DB2 Warehouse V10.5 构建列存储数据仓库最佳实践

作者 黄 巍,火龙果软件    发布于 2014-07-21
1206 次浏览     评价:


摘要: DB2 V10.5 正是在这一背景下应运而生,这也使得构建基于列存储的数据仓库成为可能。这篇文章将介绍使用 DB2 Warehouse V10.5 时,构建列存储数据仓库的一系列最佳实践,并且穿插阐述了数据仓库数据流设计时的一些细 ...

概述

在 DB2 V10.5 之前,DB2 在物理实现上一直是基于行存储,但在典型的数据仓库应用中,由于读操作的频率(查询、连接、聚集等)会远大于写操作(增删改),这种存储实现方式并不能给数据仓库、实时分析带来显著的优势。

近些年来列存储数据库以其读磁盘效率,存储空间的可压缩比率,排序 / 索引效率,以及由此带来的技术、管理和应用优势,成为了数据仓库应用的一大热点。

DB2 V10.5 正是在这一背景下应运而生,这也使得构建基于列存储的数据仓库成为可能。这篇文章将介绍使用 DB2 Warehouse V10.5 时,构建列存储数据仓库的一系列最佳实践,并且穿插阐述了数据仓库数据流设计时的一些细节处理。

准备活动

为了演示后续的用户场景,首先我们在 DB2 V10.5 上创建名为 BLUTEST 的数据库,并分别建立两个行存储,两个列存储的表:

清单 1. preparation ddl

CREATE DB BLUTEST;
CONNECT TO BLUTEST;
CREATE TABLE CDE.AROMA_CLASS (CLASSKEY INTEGER, CLASS_TYPE, VARCHAR(12), CLASS_DESC
VARCHAR(60)) ORGANIZE BY COLUMN;
CREATE TABLE CDE.AROMA_CLASS1 (CLASSKEY INTEGER, CLASS_TYPE VARCHAR(12), CLASS_DESC
VARCHAR(60)) ORGANIZE BY COLUMN;
CREATE TABLE ROW.AROMA_CLASS (CLASSKEY INTEGER, CLASS_TYPE VARCHAR(12), CLASS_DESC
VARCHAR(60));
CREATE TABLE ROW.AROMA_CLASS1 (CLASSKEY INTEGER, CLASS_TYPE VARCHAR(12), CLASS_DESC
VARCHAR(60));

建完之后,为了在 Design Studio 中使用这个数据库,需要将其反向工程为本地的数据模型文件(.dbm 文件)。具体步骤此处省略。

场景一:将文件内容装载至列存储表

在很多数据仓库的应用场景下,中间数据(例如从 OLTP 数据中转换并导出)会以文件形式保存,然后再将其直接导入数据仓库表中。此场景将介绍如何将文件内容装载至列存储表。

首先创建一个数据流,并拖拽“文件源”操作符至数据流编辑器中,其中抽取方法有三种选项:

使用 DB2 LOAD 实用程序从文件抽取数据

使用 DB2 IMPORT 实用程序从文件抽取数据

使用 DB2 INGEST 实用程序从文件抽取数据

这三种方式均能正确将文件内容装载至列存储表,这里我们采取默认的 DB2 LOAD 方式。

接着指定该文件在客户机的位置。(注意:若选择“数据库服务器”选项,则意味着文件需存在于此数据流的 SQL 执行数据库上)

图 1. 文件源操作符

点击“下一步”,此处需要指定文件各字段的列名与数据类型——既可手工输入,也可通过“生成文件格式”等其他方式自动生成。接着点击“完成”,这样对一个源文件的定义就完成了。

接下来在选择目标表的操作符时,有两个选择:

1.成批装入目标(推荐)

2.表目标

其具体区别在于运用场景不同:

成批装入目标会直接使用 DB2 的 Load 命令直接导入数据,这是速度上是最优的。而表目标适合的场景更灵活,会根据目标表的类型生成不同的 SQL。例如若目标表不在 SQL 执行数据库上,那最终的执行方式会是 JDBC;若会需要也会生成一个不记日志的临时表作为中转需要。 而对于将文件内容装载至列存储表这类场景,我们推荐使用文件源 -> 成批装入目标的操作符组合。

场景二:将任意数据流的阶段性输出导向列存储表

上一场景中,文件其实代表了“暂存”的数据,即我们手工地把这些数据以文件的格式保存到了本地。而在典型的 ETL(数据的抽取,转换,装载)流程中,这一过程是不需要人工干预,而且需要比持久化文件更好的解决方案。

一个典型的数据仓库 ETL 流需要将业务表中(通常在 OLTP 数据库中)的数据与维度表进行键查询,然后装载至目标的事实表中,如下图所示:业务表 1 为 行存储的业务表 ROW.AROMA_CLASS,表源 2 为 列存储的维度表 CDE.AROMA_CLASS。

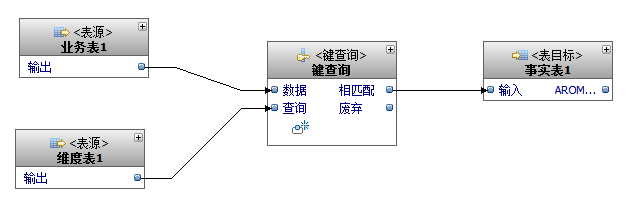

图 2. 典型 ETL 流示例

此处,表目标也可以替换成成批装入目标操作符。下面我们简单对比一下二者的执行 SQL 代码 >

1、成批装入目标

执行方式:DB2 的 SYSPROC.ADMIN_CMD 存储过程

清单 2. 成批装入目标生成代码

LOAD FROM (SELECT Q200.CLASSKEY AS CLASSKEY, Q200.CLASS_TYPE AS CLASS_TYPE,
Q200.CLASS_DESC AS CLASS_DESC
FROM ROW.AROMA_CLASS Q200, CDE.AROMA_CLASS Q362
WHERE (Q200.CLASSKEY = Q362.CLASSKEY)
) OF CURSOR METHOD P(1, 2, 3) MESSAGES ON SERVER INSERT INTO
"CDE"."AROMA_CLASS1"("CLASSKEY", "CLASS_TYPE", "CLASS_DESC") NONRECOVERABLE

2、表目标

执行方式:JDBC

清单 3. 表目标生成代码

 INSERT INTO CDE.AROMA_CLASS1 (CLASSKEY, CLASS_TYPE, CLASS_DESC)
SELECT Q200.CLASSKEY AS CLASSKEY, Q200.CLASS_TYPE AS CLASS_TYPE,
Q200.CLASS_DESC AS CLASS_DESC
FROM ROW.AROMA_CLASS Q200, CDE.AROMA_CLASS Q340
WHERE (Q200.CLASSKEY = Q340.CLASSKEY)

可以看出二者的执行 SQL 代码基本相似,区别在于:

1.成批装入目标是将其包在一个匿名的 CURSOR 中,并通过 DB2 的 ADMIN_CMD 存储过程来执行

2.而表目标是通过 JDBC 直接执行。我们知道 Load 方式并不会产生日志,而对于表目标在默认情况下(行存储表)也可以手工关掉日志:表目标 > 高级选项 > NOT LOGGED INITIALLY。但对于列存储表来说,此选项并不可用,故对于用户禁止写日志且运行更快速的需求,我们推荐使用成批装入目标;而若用户需要更加灵活地处理目标表(例如对目标表进行预处理或推迟处理,记录日志,以及需要在目标表接其他 ETL 动作),则表目标是更好的选择。

场景三:使用列存储选项创建合适的表

在 场景二中,事实表 1 是已经创建好的列存储表,而在 DB2 Warehouse V10.5 所支持的数据仓库设计场景中,其实这个表是可以随着开始的进程动态创建的,而所用的功能就是“创建合适的表”。

假设我们暂时没有这个基于列存储的事实表,只有业务表和维度表两个源表,然后经过了键查询,并剔除掉无用列,修改列类型,或重命名一些列后,得到这个事实表需要的列名,列类型。那么很然想到的下一步动作应该就是执行相应的 db2 create 语句,即在数据库上手工创建这个表。然而使用 创建合适的表可以很方便在同时在 db2 和数据模型中创建这个即时需要的表,具体步骤是在键查询操作符的 相匹配端口上 右键 > 创建合适的表 ... > 填写合适的表名 > 选择数据库连接,然后会看下如下界面:

图 3. 创建合适的表

在 Columns 页,创建此表的所有列信息是从键查询操作符的“相匹配”端口传递过来的,其他页的信息采用了默认值,均可手工修改。对于列存储来说,最重要的是信息是表组织项,需要在此选择“列”值。

接着点击“完成”即可同时在数据库和数据模型中创建这个即时需要的表。

这种场景同时可以应用于所有有输出端口的操作符上,如表源,文件源,渐变维等等。

场景四:优化行存储表及列存储表间的数据抽取,转换,装载

DB2 Warehouse V10.5 作为数据仓库的端到端完整解决方案,其对于列存储表的最大优势在于其延续了高质量的代码生成技术——用户不必考虑行存储表与列存储表在之间在数据抽取,转换,装载时的各种考量,可能的性能消耗,这些都由内部基于查询图模型(Query Graph Model)的代码生成技术来完成。对于用户来说,只需要考虑端到端的表类型选择,中间的过程对于其是透明的。

场景二的优化后查询图模型如下图所示:

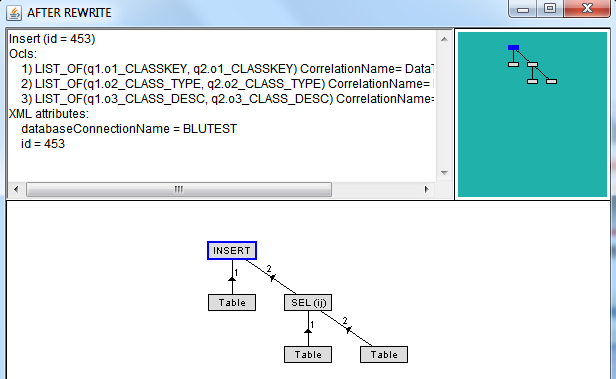

图 4. 优化后的查询图模型

场景五:各操作符对于列存储表的细节调整及限制

由于 DB2 Warehouse 产品是建立在 DB2 之上的,所以 DB2 V10.5 中列存储表的一些限制也直接或间接地反映到了 DB2 Warehouse 上。下面将以操作符为序,介绍其对于列存储表的细节调整及限制:

1、成批装入目标

准备和清除页中,原先默认的 SET INTEGRITY 语句会被设置为空。

图 5. 成批装入目标

高级选项 > 恢复选项,「使用保存的输入数据副本来恢复到目录中」选项对于列存储表不可用,故会收到如下错误:

图 6. COPY YES 出错信息

2、表目标

高级选项页中,REORG 和 NOT LOGGED INITIALLY 选项将不可用。

图 7. 表目标操作符高级选项

3、数据站

若站类型为常规表,INDEX 和 NOT LOGGED INITIALLY 选项将不可用。

图 8. 数据站选项

4、SQL 合并,渐变维

这两个操作符因为生成的 SQL 代码中会使用 MERGE 语法,而其暂时在 DB2 V10.5 的列存储表中不支持,故这两个操作符暂时不能作用于列存储表。

5、重组(控制流中)

重组操作符若作用于列存储表,会出现如下错误:

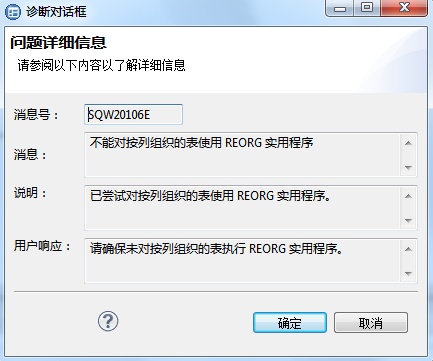

图 9. 重组操作符出错信息
