详解MySQL两次写的设计及实现

  1964  次浏览      14
2019-9-4

编辑推荐:
本文来自于cnblogs,本文主要介绍了MySQL两次写的两种方法独一个页面刷盘和批量页面刷盘的相关知识,希望能对您有所帮助。

一 . 两次写提出的背景或要解决的问题

两次写(InnoDB Double Write)是Innodb中很独特的一个功能点。因为Innodb中的日志是逻辑的,所谓逻辑就是比如插入一条记录时,它可能会在某一个页面(这条记录最终被插入的位置)的多个偏移位置写入某个长度的值,例如页头的记录数、槽数、页尾槽数据、页中的记录值等。这些本是一些物理操作,而Innodb为了节省日志量及其它原因,设计为逻辑处理的方式,即在一个页面上插入一条记录时,对应的日志内容包括表空间号、页面号、将被记录的各个列的值等内容,在真正物理插入的时候,才会将日志逻辑操作转换为前面的物理操作。

先有逻辑日志,再有物理操作,但是这样需要有一个前提,就是物理操作的页面是正确的。如果那个数据页面本身是错误的,这种错误可能是上次的操作导致的写断裂(1个页面为16KB,分多次写入,后面的可能没有写成功,导致这个页面不完整)或者其它原因,那么这个逻辑操作就没办法完成了。因为如果这个页面不正确的话,里面的数据是无效的,就可能会产生各种不可预料的问题。

因此首先要保证这个页面是正确的,方法就是两次写。

二 . 单一页面刷盘

两次写包括两种方法,一种是对单独一个页面刷盘时的两次写,另一种是批量刷盘时的两次写。单一页面刷盘实际上是MySQL5.5版本的实现方式。

2.1 结构设计及原理

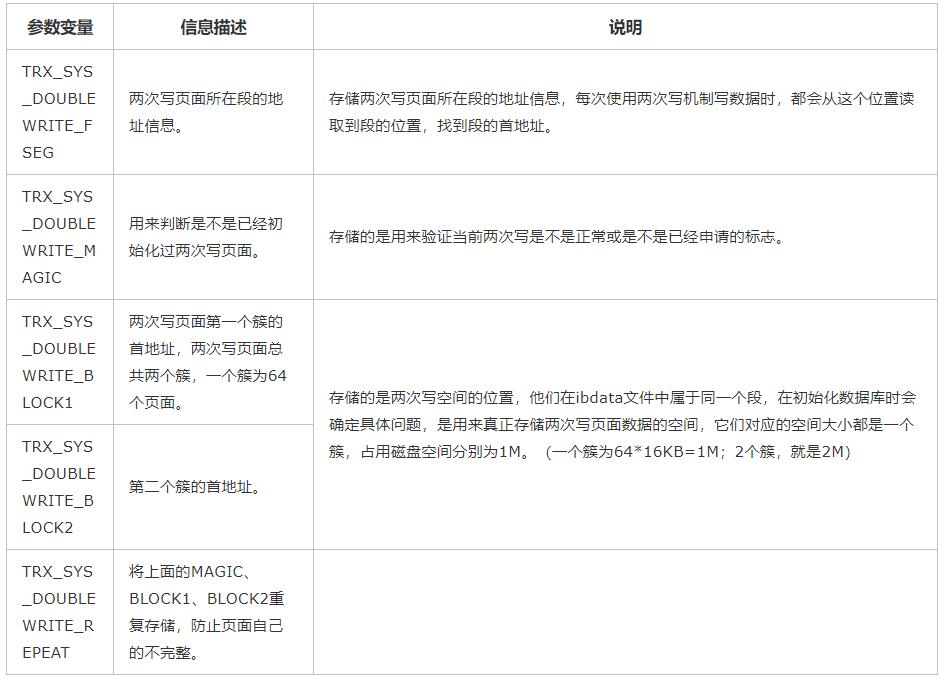

MySQL在系统页面上记录关于两次写的信息如要如下:

2.2 刷盘的过程

每次刷盘前,都会将要刷盘的页面信息临时保存到内存的数组中,这个空间大小也是128个页面,这个缓存称为两次写缓存数组。有了这些信息,单个页面刷盘的两次写就可以正常运转了。

step 1 先在两次写缓存数组中,找到一个空闲位置,并将这个位置标记为已使用,然后,再把要刷新的页面数据复制到标记的缓存空间中。

step 2 将页面的数据刷到两次写文件中,即ibdata文件中。此时页面是持久化。

复制的数据量是一个页面的大小,偏移位置是这个页面在两次写缓存空间中的位置,对应着TRX_SYS_DOUBLEWRITE_BLOCK1或TRX_SYS_DOUBLEWRITE_BLOCK2的位置。因为内存中的两次写缓存数组是128个元素,而对应的TRX_SYS_DOUBLEWRITE_BLOCK1及TRX_SYS_DOUBLEWRITE_BLOCK2也是128个页面,它们是一一对应的,所以具体刷到什么位置,可以计算出来。

step 3 页面刷盘,即数据刷到真实的位置,也许刷到的是ibdata文件,也许是某一个表的ibd文件中的某一个位置。

需要注意的是,因为Buffer Pool中的页面,刷到真实文件时是异步IO的,那么只有当刷到自己表空间的刷盘操作完成后,两次写缓存数组的数据才可以被覆盖,或者说,这个页面对应的两次写文件中的页面才可以被覆盖,不然有可能造成这个两次写位置的页面被新的页面覆盖的问题。如果此时上次的真实表空间的刷盘没有完成,同时产生了页面断裂的问题,这样就出现了该页面不可恢复的问题,两次写的意义也就没有了。

三 . 批量页面刷盘

很明显,单一刷盘情况下开启了两次写,IO次数的增加会导致性能差很多,在新版本MySQL 5.7中,新增加入了针对Buffer Pool 批量刷盘的两次写实现方式。

3.1 实现原理

MySQL 5.7的实现方式新增了一个文件,文件路径及名称可以通过参数innodb_parallel_doublewrite_path来控制。启动数据库时,如果两次写文件不存在,那么这个参数可以指定绝对路径的两次写文件,也可以只指定文件名使文件被默认创建到datadir目录下。

批量刷盘包括两种方式,分别是LRU(Least Recently Used,最近最少使用)方式和LIST方式。当Buffer Pool空间不足时,再载入新的页面就必须要将一些不怎么用到的、旧的页面淘汰出去,此时系统就会从LRU链表中找到最老的页面,进行批量刷盘,将释放的空间加入到空闲空间中去,这种情况就是LRU刷盘。当日志空间不足,或者是后台MASTER线程在定时刷盘时,不需要区分页面的新旧状态,只需要选择LSN最小的那些页面,从前到后刷一批页面到文件中,此时所用的策略就是LIST方式。

在批量刷盘的两次写中,这两种刷盘方法对应的两次写空间互不干涉。

InnoDB自身的整个Buffer Pool分为多个Instance,每个Instance管理自身的一套两次写空间,而针对每一个Instance的每一个刷盘方法的批量缓存空间大小,是通过参数innodb_doublewrite_batch_size来控制的,默认值为120。这样算下来,innodb_parallel_doublewrite_path所指的文件大小的计算方法如下:

两次写文件页面个数=innodb_buffer_pool_instances*2 (LIST+LRU)*innodb_doublewrite_batch_size.

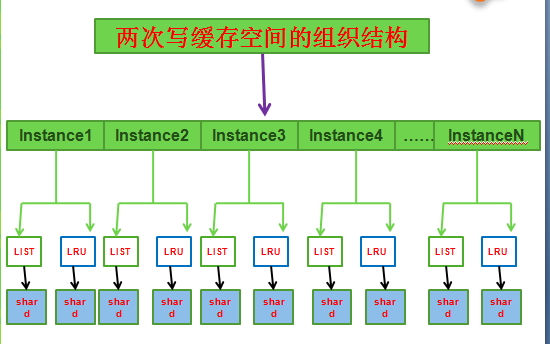

从图中可以看出落到最终的每一个shard,其实就是一个batch,对应的参数就是innodb_doublewrite_batch_size。一个shard,有一个数组,长度为innodb_doublewrite_batch_size,与单一页面刷盘的两次写是一样的,只是这个数组只属于一个shard而已。

3.2 批量刷盘的过程

假设由于页面淘汰,系统要做一次批量刷盘,这次就是LRU方式的,那么此时系统就需要将当前页面加入到两次写缓存中,首先根据当前页面所在的Instance号及刷盘类型就可以找到对应的shard缓存,找到缓存后,判断当前shard是否已经满了,即是否已经达到innodb_doublewrite_batch_size的大小,如果没有达到,则将当前页面内容追加复制到当前的shard缓存中,这样当前页面的刷盘操作就完成了。这里并不像单一页面那样,先写入缓存空间中,然后写入ibdata文件的两次写空间,最后还需要立即将页面的真实内容刷入表空间,对于批量刷盘来说,只需要写入到shard缓存即可。

如果当前shard中缓存的页面个数已经达到了innodb_doublewrite_batch_size,则说明当前缓存空间已经满了,此时不得不将当前shard缓存的页面写入两次写文件中,写完之后再将两次写文件FLUSH到磁盘,最后将对应的真实页面刷盘,此时可能是随机写入了,因为对应的两次写缓存中虽然是连续的,但对应的真实页面就不会这样了。这里需要注意的一点就是,表空间页面的刷盘,是异步IO操作,此时需要等待异步IO完成,且整个shard中的页面都刷盘后,刷盘操作才可以继续向后执行,而这个shard也可以再次重新使用了,缓存中的数据也都会被清空。

需要注意的是,上面过程中写入是连续innodb_doublewrite_batch_size 个页面,所以性能会比写入多次而每次写入一个页面的情况好很多。批量刷盘的情况下,有可能每隔innodb_doublewrite_batch_size个页面的刷盘操作,就会出现一次等待操作,且等待时间长短不一定,但这也是在单一页面刷盘的基础上优化过的,做了改进。

四 . 两次写的作用

在数据库启动时(异常关闭的情况下),都会做数据库恢复(redo)操作。在恢复的过程中,数据库会检查页面是否合法(校验),如果发现一个页面的校验结果不一致,则此时就会用到两次写机制,用两次写空间中的数据来恢复异常页面的数据,这也正是为处理这样的错误而设计的。此时的处理机制就是,将两次写的两个簇都读出来,再将innodb_parallel_doublewrite_path文件的内容读出来,然后将所有这些页面写回到对应的页面中去,这样就可以保证这些页面是正确的,并且是在写入前已经更新过的(最新数据)。在写回对应页面中去之后,就可以在此基础上继续做数据库恢复了,且不会遇到这样的问题了,因为最后有可能产生写断裂的数据页面都恢复了。

上面所讲的都是数据页面有问题的情况下可以通过两次写页面来恢复,但是如果两次写页面本身发生写断裂怎么办呢? 对于这个问题,大家不必担心。因为如果两次写有问题,则数据页面本身就不会做写操作(一定是先逻辑后物理嘛,逻辑挂了,就没有后面的物理了。),此时系统挂了,发生错误的是两次写页面,而数据页面在挂之前都是在Buffer里面,文件中依然是当前事务操作前的值,并没有变化,还是一致状态,这意味着两次写页面根本就不会被使用到。
