MapReduce V1:Job提交流程之JobClient端分析

来源:CSDN 发布于 2015-12-14
  1935  次浏览


我们基于Hadoop 1.2.1源码分析MapReduce V1的处理流程。

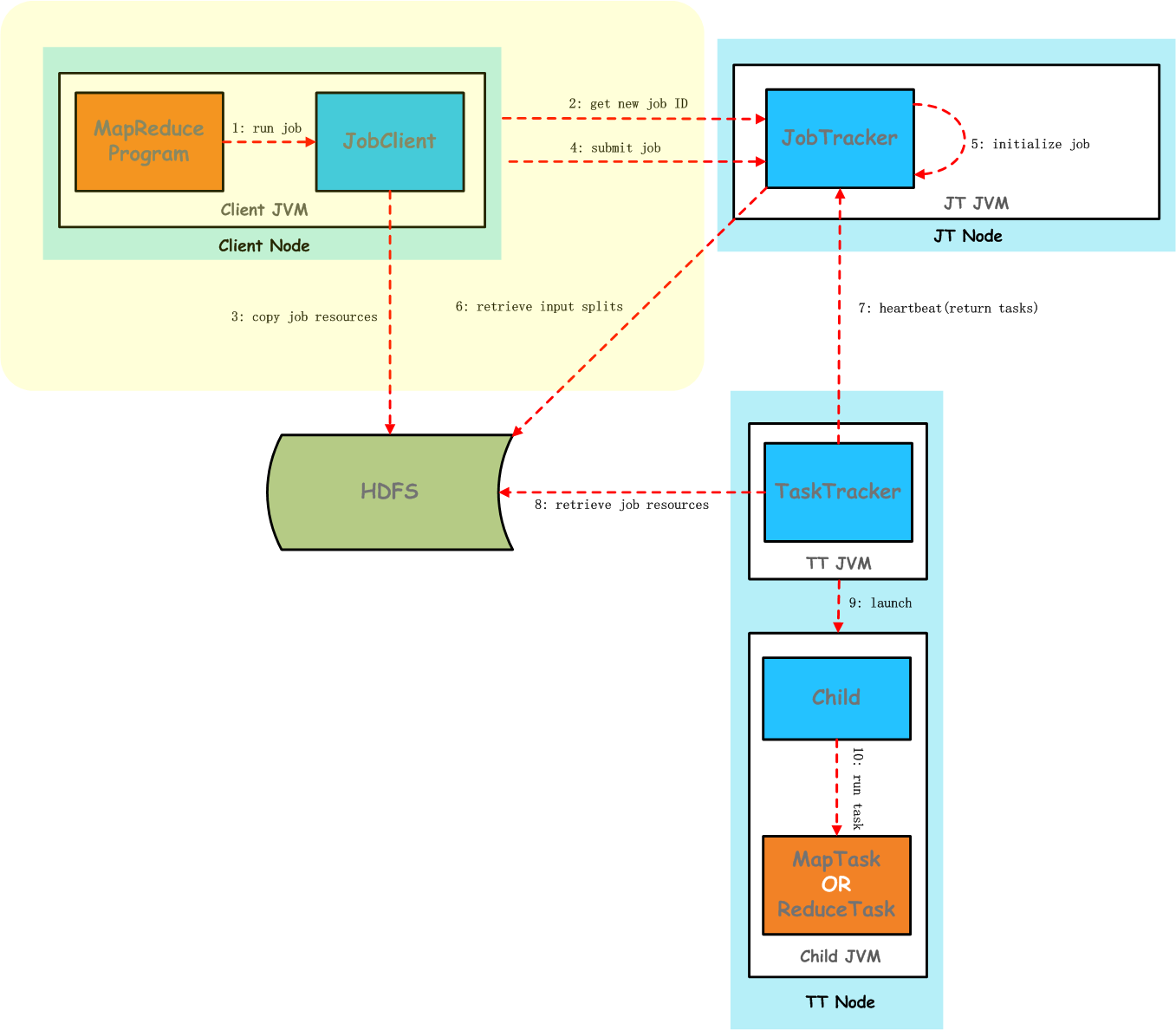

MapReduce V1实现中,主要存在3个主要的分布式进程(角色):JobClient、JobTracker和TaskTracker,我们主要是以这三个角色的实际处理活动为主线,并结合源码,分析实际处理流程。下图是《Hadoop权威指南》一书给出的MapReduce V1处理Job的抽象流程图:

如上图,我们展开阴影部分的处理逻辑,详细分析Job提交在JobClient端的具体流程。

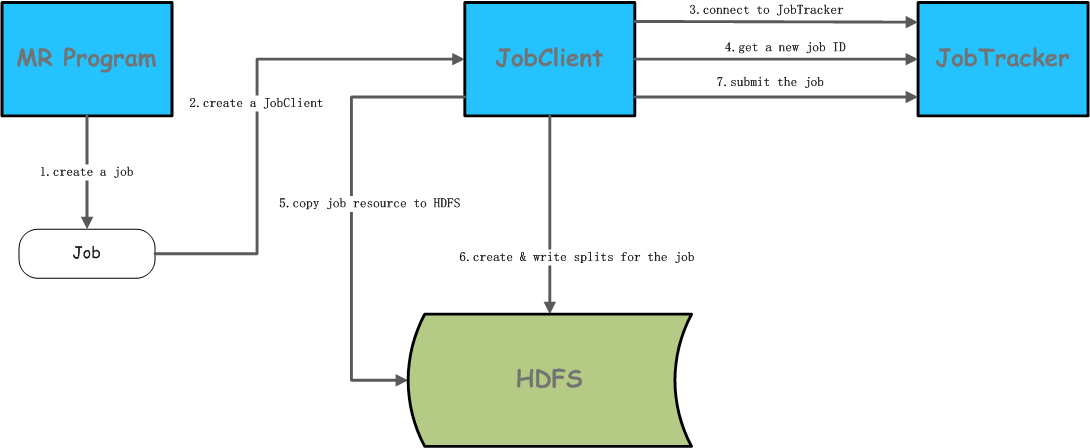

在编写好MapReduce程序以后,需要将Job提交给JobTracker,那么我们就需要了解在提交Job的过程中,在JobClient端都做了哪些工作,或者说执行了哪些处理。在JobClient端提交Job的处理流程,如下图所示:

上图所描述的Job的提交流程,说明如下所示:

在MR程序中创建一个Job实例,设置Job状态

创建一个JobClient实例,准备将创建的Job实例提交到JobTracker

在创建JobClient的过程中,首先必须保证建立到JobTracker的RPC连接

基于JobSubmissionProtocol协议远程调用JobTracker获取一个新的Job ID

根据MR程序中配置的Job,在HDFS上创建Job相关目录,并将配置的tmpfiles、tmpjars、tmparchives,以及Job对应jar文件等资源复制到HDFS

根据Job配置的InputFormat,计算该Job输入的Split信息和元数据(SplitMetaInfo)信息,以及计算出map和reduce的个数,最后将这些信息连通Job配置写入到HDFS(保证JobTracker能够读取)

通过JobClient基于JobSubmissionProtocol协议方法submitJob提交Job到JobTracker

MR程序创建Job

下面的MR程序示例代码,已经很熟悉了:

public static void main(String[] args) throws Exception {
02
Configuration conf = new Configuration();
03
String[] otherArgs = new GenericOptionsParser(conf, args).getRemainingArgs();
04
if (otherArgs.length != 2) {
05
System.err.println("Usage: wordcount <in> <out>");
06
System.exit(2);
07
}
08
Job job = new Job(conf, "word count");
09
job.setJarByClass(WordCount.class);
10
job.setMapperClass(TokenizerMapper.class);
11
job.setCombinerClass(IntSumReducer.class);
12
job.setReducerClass(IntSumReducer.class);
13
job.setOutputKeyClass(Text.class);
14
job.setOutputValueClass(IntWritable.class);
15
FileInputFormat.addInputPath(job, new Path(otherArgs[0]));
16
FileOutputFormat.setOutputPath(job, new Path(otherArgs[1]));
17
System.exit(job.waitForCompletion(true) ? 0 : 1);
18
}

在MR程序中,首先创建一个Job,并进行配置,然后通过调用Job的waitForCompletion方法将Job提交到MapReduce集群。这个过程中,Job存在两种状态:Job.JobState.DEFINE和Job.JobState.RUNNING,创建一个Job后,该Job的状态为Job.JobState.DEFINE,Job内部通过JobClient基于org.apache.hadoop.mapred.JobSubmissionProtocol协议提交给JobTracker,然后该Job的状态变为Job.JobState.RUNNING。

Job提交目录submitJobDir

通过如下代码可以看到,Job提交目录是如何创建的:

JobConf jobCopy = job;
Path jobStagingArea = JobSubmissionFiles.getStagingDir(JobClient.this, jobCopy); // 获取到StagingArea目录
JobID jobId = jobSubmitClient.getNewJobId();
Path submitJobDir = new Path(jobStagingArea, jobId.toString());

获取StagingArea目录,JobClient需要通过JobSubmissionProtocol协议的远程方法getStagingAreaDir从JobTracker端获取到,我们看一下JobTracker端的getStagingAreaDirInternal方法,如下所示:

private String getStagingAreaDirInternal(String user) throws IOException {
2
final Path stagingRootDir = new Path(conf.get("mapreduce.jobtracker.staging.root.dir", "/tmp/hadoop/mapred/staging"));
3
final FileSystem fs = stagingRootDir.getFileSystem(conf);
4
return fs.makeQualified(new Path(stagingRootDir, user+"/.staging")).toString();
5
}

最终获取到的StagingArea目录为${mapreduce.jobtracker.staging.root.dir}/${user}/.staging/,例如,如果使用默认的mapreduce.jobtracker.staging.root.dir值,用户为shirdrn,则StagingArea目录/tmp/hadoop/mapred/staging/shirdrn/.staging/。通过Path submitJobDir = new Path(jobStagingArea, jobId.toString());可以得到submitJobDir,假如一个job的ID为job_200912121733_0002,则submitJobDir的值为/tmp/hadoop/mapred/staging/shirdrn/.staging/job_200912121733_0002/

拷贝资源文件

在配置Job的时候,可以指定tmpfiles、tmpjars、tmparchives,JobClient会将对应的资源文件拷贝到指定的目录中,对应目录如下代码所示:

Path filesDir = JobSubmissionFiles.getJobDistCacheFiles(submitJobDir);
2
Path archivesDir = JobSubmissionFiles.getJobDistCacheArchives(submitJobDir);
3
Path libjarsDir = JobSubmissionFiles.getJobDistCacheLibjars(submitJobDir);
4
...
5
Path submitJarFile = JobSubmissionFiles.getJobJar(submitJobDir);
6
job.setJar(submitJarFile.toString());
7
fs.copyFromLocalFile(originalJarFile, submitJarFile);

上面已经知道Job提交目录,可以分别得到对应的资源所在目录:

tmpfiles目录:/tmp/hadoop/mapred/staging/shirdrn/.staging/job_200912121733_0002/files

tmpjars目录:/tmp/hadoop/mapred/staging/shirdrn/.staging/job_200912121733_0002/libjars

tmparchives目录:/tmp/hadoop/mapred/staging/shirdrn/.staging/job_200912121733_0002/archives

Job Jar文件:/tmp/hadoop/mapred/staging/shirdrn/.staging/job_200912121733_0002/job.jar

然后,就可以将对应的资源文件拷贝到对应的目录中。

计算并存储Split数据

根据Job配置中设置的InputFormat,计算该Job的数据数据文件是如何进行分片的,代码如下所示:

Configuration conf = job.getConfiguration();
2
InputFormat<?, ?> input = ReflectionUtils.newInstance(job.getInputFormatClass(), conf);
3
List<InputSplit> splits = input.getSplits(job);

实际上就是调用InputFormat的getSplits方法,如果不适用Hadoop自带的FileInputFormat的默认getSplits方法实现,可以自定义实现,重写该默认实现逻辑来定义数据数据文件分片的规则。
计算出输入文件的分片信息,然后需要将这些分片数据写入到HDFS供JobTracker查询初始化MapTask,写入分片数据的实现代码:

T[] array = (T[]) splits.toArray(new InputSplit[splits.size()]);
2
// sort the splits into order based on size, so that the biggest
3
// go first
4
Arrays.sort(array, new SplitComparator()); // 根据InputSplit的长度做了一个逆序排序
5
JobSplitWriter.createSplitFiles(jobSubmitDir, conf, jobSubmitDir.getFileSystem(conf), array); // 将split及其元数据信息写入HDFS

接着调用JobSplitWriter.createSplitFiles方法存储Split信息,并创建元数据信息,并保存元数据信息。存储Split信息,代码实现如下所示:

SerializationFactory factory = new SerializationFactory(conf);
02
int i = 0;
03
long offset = out.getPos();
04
for(T split: array) {
05
long prevCount = out.getPos();
06
Text.writeString(out, split.getClass().getName());
07
Serializer<T> serializer = factory.getSerializer((Class<T>) split.getClass());
08
serializer.open(out);
09
serializer.serialize(split); // 将split序列化写入到HDFS文件中
10
long currCount = out.getPos();
11
String[] locations = split.getLocations();
12
final int max_loc = conf.getInt(MAX_SPLIT_LOCATIONS, 10);
13
if (locations.length > max_loc) {
14
LOG.warn("Max block location exceeded for split: "+ split + " splitsize: " + locations.length + " maxsize: " + max_loc);
15
locations = Arrays.copyOf(locations, max_loc);
16
}
17
info[i++] = new JobSplit.SplitMetaInfo(locations, offset, split.getLength()); // 创建SplitMetaInfo实例
18
offset += currCount - prevCount;
19
}

我们先看一下FileSplit包含的分片内容,如下所示:

private Path file;
2
private long start;
3
private long length;
4
private String[] hosts;

在序列化保存FileSplit到HDFS,可以通过查看FileSplit的write方法,如下所示:

@Override
2
public void write(DataOutput out) throws IOException {
3
Text.writeString(out, file.toString());
4
out.writeLong(start);
5
out.writeLong(length);
6
}

需要注意的是,这里面并没有将FileSplit的hosts信息保存,而是存储到了SplitMetaInfo中new JobSplit.SplitMetaInfo(locations, offset, split.getLength())。

下面是保存SplitMetaInfo信息的实现:

private static void writeJobSplitMetaInfo(FileSystem fs, Path filename,
02
FsPermission p, int splitMetaInfoVersion,
03
JobSplit.SplitMetaInfo[] allSplitMetaInfo) throws IOException {
04
// write the splits meta-info to a file for the job tracker
05
FSDataOutputStream out = FileSystem.create(fs, filename, p);
06
out.write(JobSplit.META_SPLIT_FILE_HEADER); // 写入META头信息:META_SPLIT_FILE_HEADER = "META-SPL".getBytes("UTF-8");
07
WritableUtils.writeVInt(out, splitMetaInfoVersion); // META版本信息:1
08
WritableUtils.writeVInt(out, allSplitMetaInfo.length); // META对象的数量:每个InputSplit对应一个SplitMetaInfo
09
for (JobSplit.SplitMetaInfo splitMetaInfo : allSplitMetaInfo) {
10
splitMetaInfo.write(out); // 每个都进行存储
11
}
12
out.close();
13
}

看一下SplitMetaInfo存储时包含的数据信息:

public void write(DataOutput out) throws IOException {
2
WritableUtils.writeVInt(out, locations.length); // location个数
3
for (int i = 0; i < locations.length; i++) {
4
Text.writeString(out, locations[i]); // 写入每一个location位置信息
5
}
6
WritableUtils.writeVLong(out, startOffset); // 偏移量
7
WritableUtils.writeVLong(out, inputDataLength); // 数据长度
8
}

最后,我们看一下这些数据保存的目录和文件情况。前面已经知道Job提交目录,下面看split存储的文件是如何构建的:

FSDataOutputStream out = createFile(fs, JobSubmissionFiles.getJobSplitFile(jobSubmitDir), conf);
2
SplitMetaInfo[] info = writeNewSplits(conf, splits, out);

那么split保存的文件为:/tmp/hadoop/mapred/staging/shirdrn/.staging/job_200912121733_0002/job.split。

同样,split元数据信息文件构建如下所示:

writeJobSplitMetaInfo(fs,JobSubmissionFiles.getJobSplitMetaFile(jobSubmitDir),
2
new FsPermission(JobSubmissionFiles.JOB_FILE_PERMISSION), splitVersion, info);

split元数据信息文件为:/tmp/hadoop/mapred/staging/shirdrn/.staging/job_200912121733_0002/job.splitmetainfo。

保存Job配置数据

在提交Job到JobTracker之前,还需要保存Job的配置信息,这些配置数据根据用户在MR程序中配置,覆盖默认的配置值,最后保存到XML文件(job.xml)到HDFS,供JobTracker查询。如下代码,创建submitJobFile文件并写入job配置数据:

...
02
Path submitJobFile = JobSubmissionFiles.getJobConfPath(submitJobDir);
03
jobCopy.set("mapreduce.job.dir", submitJobDir.toString());
04
...
05
// Write job file to JobTracker's fs
06
FSDataOutputStream out = FileSystem.create(fs, submitJobFile, new FsPermission(JobSubmissionFiles.JOB_FILE_PERMISSION));
07
...
08
try {
09
jobCopy.writeXml(out);
10
} finally {
11
out.close();
12
}

前面已经知道Job提交目录,我们很容易就能得到job.xml文件的存储路径:/tmp/hadoop/mapred/staging/shirdrn/.staging/job_200912121733_0002/job.xml。

最后,所有的数据都已经准备完成,JobClient就可以基于JobSubmissionProtocol协议方法submitJob,提交Job到JobTracker运行。
