Memeory-Mapped Files

作者 foxracle,火龙果软件    发布于 2014-02-14

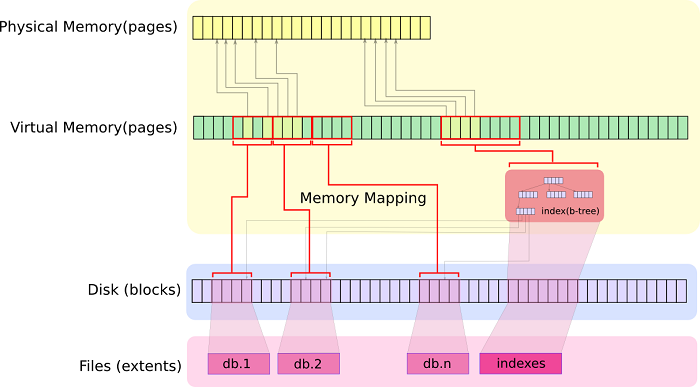

下图展示了数据库是如何跟底层系统打交道的。

内存映射文件是OS通过mmap在内存中创建一个数据文件,这样就把文件映射到一个虚拟内存的区域。

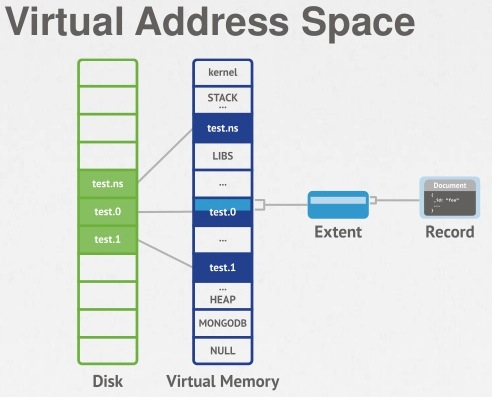

虚拟内存对于进程来说,是一个物理内存的抽象,寻址空间大小为2^64

操作系统通过mmap来把进程所需的所有数据映射到这个地址空间(红线),然后再把当前需要处理的数据映射到物理内存(灰线)

当进程访问某个数据时,如果数据不在虚拟内存里,触发page fault,然后OS从硬盘里把数据加载进虚拟内存和物理内存

如果物理内存满了,触发swap-out操作,这时有些数据就需要写回磁盘,如果是纯粹的内存数据,写回swap分区,如果不是就写回磁盘。

MongoDB的存储模型

有了内存映射文件,要访问的数据就好像都在内存里面,简单化了MongoDB访问和修改数据的逻辑

MongoDB读写都只是和虚拟内存打交道,剩下都交给OS打理

虚拟内存大小=所有文件大小+其他一些开销(连接,堆栈)

如果journal开启,虚拟内存大小差不多翻番

使用MMF的好处1:不用自己管理内存和磁盘调度2:LRU策略3:重启过程中,Cache依然在。

使用MMF的坏处1:RAM使用会受磁盘碎片的影响,高预读也会影响2:无法自己优化调度算法,只能使用LRU

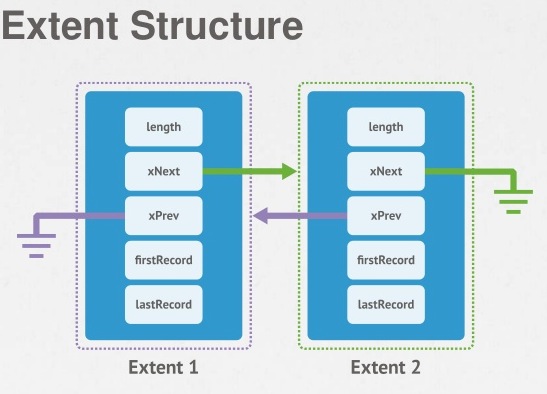

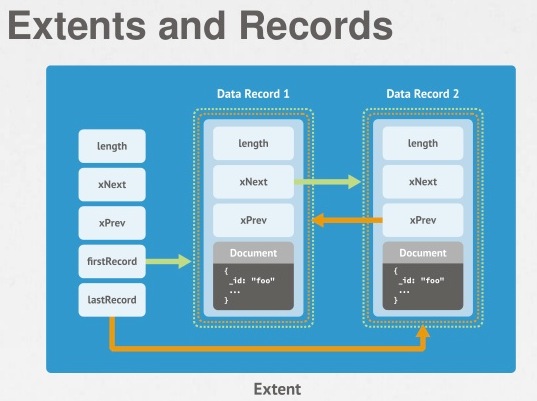

磁盘上的文件是有extent构成,分配集合空间的时候也是以extent为单位进行分配的

一个集合有一个或者多个etent

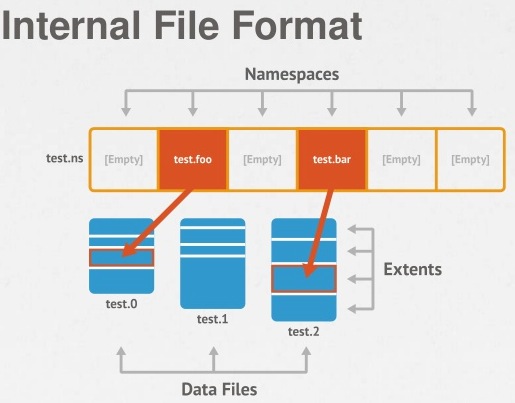

ns文件里面命名空间记录指向那个集合的第一个extent

数据文件与空间分配

当创建数据库时(其实MongoDB没有显式创建数据库的方法,在向数据库中的集合写入数据时会自动创建该数据库),MongoDB会在磁盘上分配一组数据文件,所有集合,索引和数据库的其他元数据都保存在这些文件里。数据文件被放在启动时指定的dbpath里,默认放入/data/db下面。典型的一个文件组织结构如下:

$ cat /data/db
$ ls -al
-rw------- 1 root root 16777216 09-18 00:54 local.ns
-rw------- 1 root root 67108864 09-18 00:54 local.0
-rw------- 1 root root 2146435072 09-18 00:55 local.1
-rw------- 1 root root 2146435072 09-18 00:56 local.2
-rw------- 1 root root 2146435072 09-18 00:57 local.3
-rw------- 1 root root 2146435072 09-18 00:58 local.4
-rw------- 1 root root 2146435072 09-18 00:59 local.5
-rw------- 1 root root 2146435072 09-18 01:01 local.6
-rw------- 1 root root 2146435072 09-18 01:02 local.7
-rw------- 1 root root 2146435072 09-18 01:03 local.8
-rw------- 1 root root 2146435072 09-18 01:04 local.9
-rw------- 1 root root 2146435072 09-18 01:05 local.10
-rw------- 1 root root 16777216 09-18 01:06 test.ns
-rw------- 1 root root 67108864 09-18 01:06 test.0
-rw------- 1 root root 134217728 09-18 01:06 test.1
-rw------- 1 root root 268435456 09-18 01:06 test.2
-rw------- 1 root root 536870912 09-18 01:06 test.3
-rw------- 1 root root 1073741824 09-18 01:07 test.4
-rw------- 1 root root 2146435072 09-18 01:07 test.5
-rw------- 1 root root 2146435072 09-18 01:09 test.6
-rw------- 1 root root 2146435072 09-18 01:11 test.7
-rw------- 1 root root 2146435072 09-18 01:13 test.8
...
-rwxr-xr-x 1 root root 6 09-18 13:54 mongod.lock
drwxr-xr-x 2 root root 4096 11-13 18:39 journal
drwxr-xr-x 2 root root 4096 11-13 19:02 _tmp

mongod.lock中存储了服务器的进程ID,是一个进程锁定文件。数据文件是依据所属的数据库命名的。

test.ns是第一个生成的文件(ns扩展名就是namespace的意思),数据库中的每个集合和索引都有自己的命名空间,每个命名空间的元数据都存放在这个文件里。默认情况下,.ns文件大小固定在16MB,大约可以存储24000个命名空间。也就是说数据库中的索引和集合总数不能超过24000,该值可以通过mongod的--nssize选项进行定制。

像test.0这样以0开始的整数结尾的文件就是集合和索引数据文件。刚开始的时候,即使只有一条数据,MongoDB也会预分配几个文件,这种预分配的做法,能让数据尽可能连续存储,减少磁盘碎片。在像数据库添加数据时,MongoDB会分配更多的数据文件。每个新数据文件的大小都是上一个已分配文件的两倍(64M->128M->256M),直到预分配文件大小的上限2G。此处基于一个假设,如果总数据大小呈恒定速率增长,应该逐渐增加数据文件分配的空间。当然这个预分配策略也是可以通过--noprealloc关掉,但是不建议在production环境下使用。

默认的local数据库,该数据库不参与replication。当mongod是一个副本集的成员时,在local数据库中就有一个叫做oplog.rs的预分配的capped集合,预分配的大小为磁盘空间的5%。这个大小可以通过--oplogSize进行调整。oplog主要用于副本集Primary和Secondary成员见的replication,它的大小限制了两个副本集之间,在重新完全同步之前,允许多长时间不同步。

journal目录,journal功能2.4版本默认是开启的。

可以使用db.stats()来确认已使用空间和已分配空间。

{
"db" : "test",
"collections" : 37,
"objects" : 317894523, #文档总个数
"avgObjSize" : 232.3416429039893, #单位是字节
"dataSize" : 73860135744, #集合中所有数据实际大小 (包括padding factor为每个文档分配的额外空间以允许文档增长)。 该值在文档size变小的时候,这个值不会减少,除非文档被删除,或者执行compact或者repairDatabase操作
"storageSize" : 97834319392, #分配给集合的空间大小 (包括为集合增长预留的额外空间和未分配的已删除空间,即不会因为文档size变小或者删除而减小) ,实际上从数据文件中分配给集合的空间是以块为单位,也称之为extents,即分配的extents的大小
"numExtents" : 385,
"indexes" : 86,
"indexSize" : 58687466992,
"fileSize" : 182380920832, #所有数据文件大小之和,不包括命名空间文件(ns文件)
"nsSizeMB" : 16,
"dataFileVersion" : {
"major" : 4,
"minor" : 5
},
"ok" : 1
}

使用db.accesslog.stats()确认某个集合的使用量

{
"ns" : "test.accesslog",
"count" : 145352932,
"size" : 37060264352, #实际数据大小,不包括索引
"avgObjSize" : 254.967435758365,
"storageSize" : 45794676448, #预分配的数据存储空间
"numExtents" : 42,
"nindexes" : 4,
"lastExtentSize" : 2146426864,
"paddingFactor" : 1, #当文档因更新size增长时事先padding可以提速,减少碎片的产生
"systemFlags" : 1,
"userFlags" : 0,
"totalIndexSize" : 31897944512,
"indexSizes" : {
"_id_" : 6722168208,
"action_1_time_1" : 8606482752,
"gz_id_1_action_1_time_1" : 10753778336,
"time_1" : 5815515216
},
"ok" : 1
}
