数据可视化，使用 D3 组件进行布局

作者 Bilal Siddiqui，火龙果软件发布于 2014-02-10

了解用于绘制各种排列的组件的图形计算

在这个由两部分组成的文章系列中，将学习如何结合使用可缩放矢量图形 (SVG) 和开源 D3 JavaScript 库创建数据可视化。形状、颜色和布局可能对从业务角度理解海量数据具有很大帮助。本文将演示使用 D3 的和您自己的计算结果，通过在画布上排列图形组件来表示数据的各种方式。

您将学习如何使用 D3 强大的图形计算在 SVG 画布上放置组件，以及如何将自己的图形操作与 D3 的布局相结合。我还将探讨如何使用 JavaScript 对象表示法 (JSON) 作为一种可用于可视化的数据格式。本文最后将展示如何使用布局组合在单个 SVG 画布上排列各种图形组件。

本文中的概念和示例以第 1 部分中的概念和示例为基础，所以在继续阅读本文之前，请务必阅读或复习第 1 部分。阅读第 2 部分时，您可能会发现，在浏览器中并列打开两篇文章会很有用，这样您可参考第 1 部分中的图像。参见下载，获取第 2 部分的样例代码。

D3 的图形布局简介

我以第 1 部分中学到的 D3 功能为基础开始构建。

回想一下，第 1 部分中的图 1 和图 2 仅在圆圈排列上存在区别，这些图的 JavaScript 代码中的 transform属性值（如第 1 部分中的清单 2 和清单 4 所示）会计算每个圆圈中心的相对位置。

在 D3 的术语中，确定各个组件相对位置的图形计算被称为布局。D3 提供了多种强大且可重用的布局。第 1 部分中的圆弧和弦的排列就是其中之一。知道如何单独使用 D3 的布局并能与自己的图形计算相结合，会很方便。

D3 包布局 (Pack layout)（如图 1 所示）是一个较大圆圈内的一个圆圈包。（与第 1 部分中一样，这些圆圈描绘了第 1 周的页面查看数据。）在本文中，我将演示如何结合使用包布局和我自己的一些计算。

图 1. 在一个较大圆圈中显示圆圈的包布局

图 1中的圆圈与第 1 部分中生成的圆圈相同，但采用不同的排列方式。图形计算所导致的区别由 D3 的包布局完成。

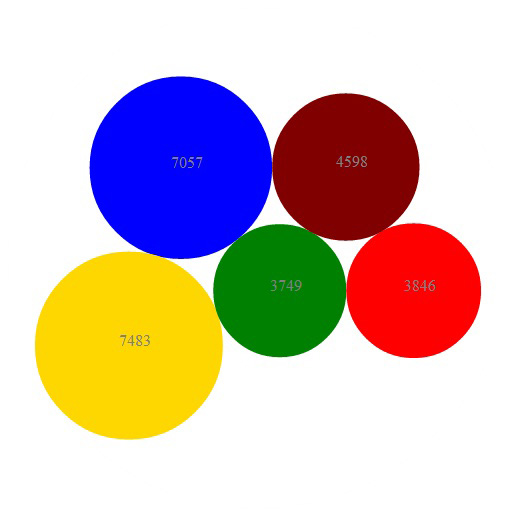

没有外部的圆圈，图 1中的布局类似于图 2：

图 2. 没有外部圆圈的包布局

第 1 部分的图 1 使用了一种基于我自己的简单图形计算的简单布局，而这里的图 2使用了 D3 的包布局。如果将两个布局所完成的图形计算相结合，就可以直观地表示几周内的流行度数据，如图 3 所示：

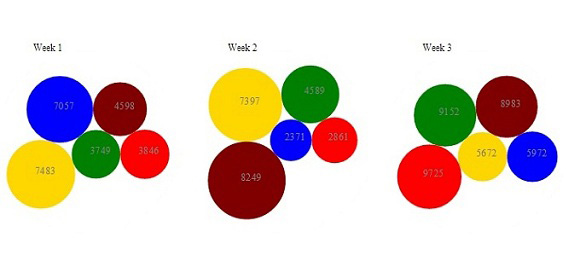

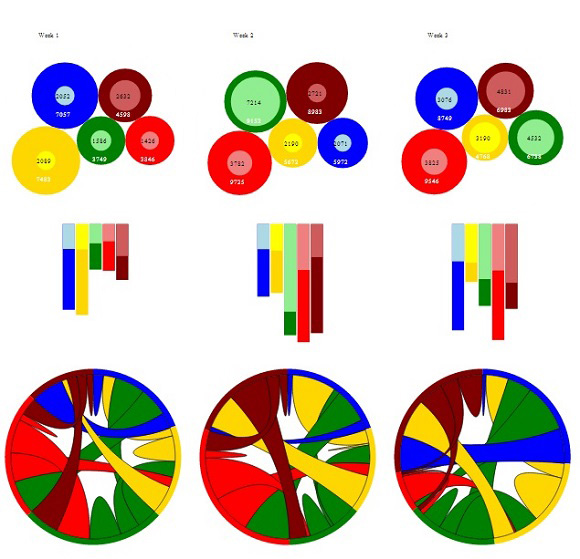

图 3. 一个图形中包含三周的流行度数据

也可以将图 3与第 1 部分的图 3 中的嵌套圆圈排列相结合，在一个画布中一起描绘几周的流行度数据和用户互动数据，如图 4 所示：

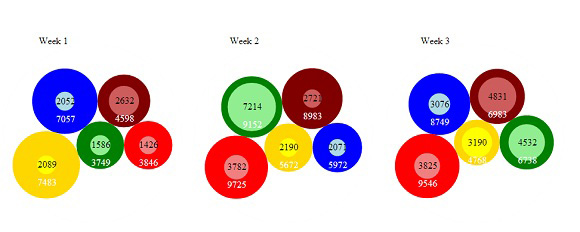

图 4. 组合多个布局来显示几周的流行度数据和用户互动数据

现在我将介绍显示图 1 到图 4 的 SVG 和基于 D3 的 JavaScript 代码。

绘制一个圆圈包

清单 1 给出了绘制图 1中所示的圆圈包的 SVG 代码：

清单 1. 绘制图 1 中的圆圈包的 SVG 代码

<?xml version=";1.0"; standalone=";no";?>
 <!DOCTYPE svg PUBLIC ";-//W3C//DTD SVG 1.1//EN";
";http://www.w3.org/Graphics/SVG/1.1/DTD/svg11.dtd";>

</svg>

可以看到，清单 1中的根 <svg>标记包含 6 个 <g>子标记，每个子标记有一对 <circle>和 <text>标记。第一个 <g>标记绘制了较大的外部圆圈，包含这个圆圈只是为了让您了解 D3 的包布局。在样例应用程序中并不需要外部圆圈，所以我通过将它的颜色从 da70d6（淡紫色）更改为fffff（白色）而让它不可见，结果得到了图 2而不是图 1。剩余 5 个 <circle>标记中的每一个标记绘制了图 2中 5 个圆圈中的一个圆圈，每个圆圈代表一种社会资源的流行度。

关于这 5 个 <circle>标记，有两点值得注意：

每个 <circle>标记的 r属性（每个圆圈的半径）表示该圆圈的社会资源的流行度（资源越流行，圆圈越大）。

transform属性的 translate(x,y)值将每个圆圈放在这个包中。

r、x和 y值完全决定了每个圆圈的大小和位置。D3 的包布局为您计算了这三个属性。清单 2 给出了使用 D3 执行图形计算并生成清单 1中的 SVG 的 JavaScript 代码：

清单 2. 生成圆圈的包布局的基于 D3 的 JavaScript 代码

<!DOCTYPE html>
 <meta charset="utf-8">
 <body>
 <!--
 <script src="https://github.com/douglascrockford/JSON-js/blob/master/json2.js"></script>
 -->
 <script src="d3.v3.js"></script>
 <!--Save d3.v3.js in the same folder-->
 <script>

var views = [
[7057, 7483, 3749, 3846, 4598],
[ 2371, 7397, 4589, 2861, 8249],
[ 5972, 5672, 9152, 9725, 8983],
[ 9763, 8462, 9782, 1953, 5182],
[ 9567, 1571, 2895, 2783, 1874],
[ 2371, 7397, 4589, 2861, 8249]
];
var width = 1000, height = 1000;
var colors = [
"white",//"orchid", if you want to see the outer bigger circle.
"blue",
"gold",
"green",
"red",
"maroon"
];
var week = 0;

//Step 1: Make JSON representation of popularity data.
var viewsJSON = getJSONForOneWeekOfPopularityData(0);

//Step 2: Pass on JSON to pack layout and get graphical
//calculations in return.
var pack = d3.layout.pack()
.size([500, 500])
.value(function(d) { return d.popularity; });
var packCalculations = pack.nodes(viewsJSON);

//Step 3: Use calculations to generate SVG.
var svg = d3.select("body").append("svg")

.attr("width", width)
.attr("height", height)

.selectAll("g").data(packCalculations).enter();
var g = svg.append("g");
g.append("circle")
.attr("r", function(d){return d.r})
.style("fill", function(d, i){return colors[i%6];})
.attr("transform", function(d,i){return "translate(" + d.x + "," + d.y + ")"});
g.append("text")
.attr("x", -10)
.attr("fill", "grey")
.text(function(d){return d.value})
.attr("transform", function(d,i){return "translate(" + d.x + "," + d.y + ")"});

function getJSONForOneWeekOfPopularityData(week){
var viewsJSONString =
"{ \"name\": \"week" + week + "\", \"children\": [" ;
for (var count=0;
count<5;
count++ ){
viewsJSONString +=
"{ \"name\": \"" + colors[count+1] + " \", \"popularity\": "
+ views[week][count] + " } ";

if (count<4) viewsJSONString += ",";

}
viewsJSONString += "]}"
return JSON.parse(viewsJSONString);
}
</script>
</body>

可在清单 2中看到三个步骤：

创建流行度的一种是用 JSON 表示，D3 的包布局可使用它执行图形计算。

将该 JSON 对象传递到包布局并返回图形计算结果。

使用计算结果生成所需的 SVG 代码。

下面介绍以下每个步骤。

第 1 步：使用 JSON

包布局是一种分层布局：它以在较大的（父）圆圈内包装较小的（子）圆圈形式表示分层数据。（D3 没有对分层级别的数量设置限制；您可以有父圆圈、祖父圆圈、曾祖父圆圈等。）示例的流行度和用户交互数据只有两个级别：父级别是第几周，子级别是每一周的流行度和用户互动数据。

包布局不直接处理 JavaScript 数组。它接受数据的一种 JSON 表示作为输入。JSON 数据格式可以很好地表示分层数据，而且受现代浏览器的直接支持。

清单 3 显示了流行度数据的一种 JSON 表示与相同数据的一种数组表示：

清单 3. 三周的流行度数据的数组和 JSON 表示

//array representation
 var views = [
  [7057, 7483, 3749, 3846, 4598],
  [ 2371, 7397, 4589, 2861, 8249],
  [ 5972, 5672, 9152, 9725, 8983]
                   ];

//JSON representation
var viewsJSON =
{
"name": "PopularityData",
"children": [
{
"name": "week1",

"children": [
{"name": "blue", "popularity": 7057},
{"name": "gold", "popularity": 7483},
{"name": "green", "popularity": 3749},
{"name": "red", "popularity": 3846},
{"name": "maroon", "popularity": 4598}
]
},
{
"name": "week2",
"children": [
{"name": "blue", "popularity": 2371},
{"name": "gold", "popularity": 7397},
{"name": "green", "popularity": 4589},
{"name": "red", "popularity": 2861},
{"name": "maroon", "popularity": 8249}
]
}
{
"name": "week3",
"children": [
{"name": "blue", "popularity": 5972},
{"name": "gold", "popularity": 5672},
{"name": "green", "popularity": 9152},
{"name": "red", "popularity": 9725},
{"name": "maroon", "popularity": 8983}
]
}
]};

请注意，JSON 表示使用名称 - 值对。整个数据对象的名称是 PopularityData。PopularityData有三个子对象，它们分别名为Week1、Week2和 Week3。而且每个子对象有 5 个根据社交资源命名的子对象。（社交资源的名称是颜色名称，回想第 1 部分您就会知道。）所有这些对象都被称为节点；没有子节点的节点（也就是树分层结构的末端）被称为叶节点（leaf node）。流行度数据是每个叶节点的popularity属性的值。

清单 4 展示了如何为一周的流行度数据创建一个 JSON 对象：

清单 4. JSON 格式的一周的流行度数据

 var viewsJSON =
 {

"name": "week1",
"children": [
{"name": "blue", "popularity": 7057},
{"name": "gold", "popularity": 7483},
{"name": "green", "popularity": 3749},
{"name": "red", "popularity": 3846},
{"name": "maroon", "popularity": 4598}
]
};

清单 5 展示了如何向清单 3的 JSON 对象中的流行度数据添加用户互动：

清单 5. JSON 格式的三周流行度数据和用户互动数据

var viewsJSON =
 {
  "name": "PopularityData",
  "children": [
  {
    "name": "week1",
    "children": [
      {"name": "blue", "popularity": 7057,
                       "user-interaction": 2052},
      {"name": "gold", "popularity": 7483},
                       "user-interaction": 2089},
      {"name": "green", "popularity": 3749},
                       "user-interaction": 1586},
      {"name": "red", "popularity": 3846},
                       "user-interaction": 1426},
      {"name": "maroon", "popularity": 4598}
                       "user-interaction": 2632},
    ]
  },
  {
    "name": "week2",
    "children": [
      {"name": "blue", "popularity": 2371},
                       "user-interaction": 2071},
      {"name": "gold", "popularity": 7397},
                       "user-interaction": 2190},
      {"name": "green", "popularity": 4589},
                       "user-interaction": 7214},
      {"name": "red", "popularity": 2861},
                       "user-interaction": 3782},
      {"name": "maroon", "popularity": 8249}
                       "user-interaction": 2721},
    ]
  }
  {
    "name": "week3",
    "children": [
      {"name": "blue", "popularity": 5972},
                       "user-interaction": 3076},
      {"name": "gold", "popularity": 5672},
                       "user-interaction": 3190},
      {"name": "green", "popularity": 9152},
                       "user-interaction": 4532},
      {"name": "red", "popularity": 9725},
                       "user-interaction": 3825},
      {"name": "maroon", "popularity": 8983}
                       "user-interaction": 4831},
    ]
  }
 ]};

从清单 5可以看到，要添加用户互动数据，只需向每个叶节点添加一个名为 user-interaction的属性。

可以在 JavaScript 中以多种方式使用 JSON 数据。一种方式是将它直接包含在 JavaScript 文件中。另一种方式是通过 <script>标记将 JSON 文件（具有 .json 扩展名）链接到您的页面。或者可以拥有另一种格式的数据（比如 JavaScript 数组），它可在运行时动态地转换为 JSON。

将外部 JSON 文件与 JavaScript 页面相链接可能产生安全问题。相比较而言，在服务器端创建 JavaScript 文件时，数组提供了一种轻松而又明确的方式来存储数据。因此，我选择第 3 个选项：将数据存储在 JavaScript 数组中，并在同一个 JavaScript 文件中使用 “数组到 JSON” 转换逻辑。使用此选项，您可在需要数据的 JSON 表示时调用 “数组到 JSON” 转换逻辑。

您可能已经猜到，要绘制图 1中的布局，需要一周流行度数据的清单 4所示格式的 JSON 表示。名为getJSONForOneWeekOfPopularityData()的简单 JavaScript 函数（如清单 6 所示）以这种格式生成了一个 JSON 对象：

清单 6. 从 JavaScript 数组生成一个 JSON 对象

function getJSONForOneWeekOfPopularityData(week){

//Step 1: Author a string to JSON format.
var viewsJSONString =
"{ \"name\": \"week" + week + "\", \"children\": [" ;
for (var count=0;
count<5;
count++ ){
viewsJSONString +=
"{ \"name\": \"" + colors[count+1] + " \", \"popularity\": "
+ views[week][count] + " } ";

if (count<4) viewsJSONString += ",";

}
viewsJSONString += "]}"

//Step 2: Parse the string to create a JSON object.
return JSON.parse(viewsJSONString);
}
</script>
</body>

从清单 6中可以看到，生成一个 JSON 对象是一个简单的两步转换过程。首先，创建一个与您想要生成的 JSON 格式完全一致的 JavaScriptString表示。在创作字符串表示时，应该使用社交资源的实际名称，以便让它看起来类似于清单 4。在第二步中，使用 JSON.parse()方法将该字符串转换为一个 JSON 对象。大多数现代浏览器都支持与 JSON 相关的功能，所以您可直接调用 JSON.parse()函数。我使用 Chrome Version 26.0.1410.64 m 试验过本文的代码。如果您的应用程序以旧版浏览器为目标，那么您可以通过一个 <script>标记在页面中包含一个 https://github.com/douglascrockford/JSON-js/blob/master/json2.js 库（它实现了 JSON 功能）。

第 2 步：使用包布局执行图形计算

现在有了合适的 JSON 对象，您可以将它传递到 D3 的包布局来执行所需的图形计算。清单 7（为了简便起见，它重复了清单 2中的第 2 步）表明从包布局抓取图形计算结果有多么简单：

清单 7. 使用 D3 在一个圆圈包中为一周的流行度数据执行图形计算

//Step 2: Pass on JSON to pack layout and get graphical
 //calculations in return.
 var pack = d3.layout.pack()
    .size([500, 500])
    .value(function(d) { return d.popularity; });
 var packCalculations = pack.nodes(viewsJSON);

您只需创建一个 d3.layout.pack()对象，然后调用 size()函数设置包布局的大小。size()函数接受长度和宽度作为参数，这设置了用来绘制圆圈包的尺寸。D3 在内部依据布局的大小而缩放每个圆圈的大小。

接下来，要为包布局对象调用 value()函数，并写入您自己的函数作为值。这个函数为每个 JSON 节点返回一个值。在它执行图形计算时，D3 在内部调用此函数，对每个节点调用一次，将该节点被作为 d参数传递。在清单 7中可以看到，我返回 d.popularity作为一个节点的值，因此告诉 D3 执行基于流行度数据的图形计算。结果，包中的每个圆圈依据节点的流行度数据而调整大小。

包布局对象现在已准备好接受 JSON 对象并执行计算。接下来，我调用布局对象的 nodes()函数，将 JSON 对象传递给该函数调用。

nodes()函数执行所有图形计算，以便将流行度圆圈放在包布局中。计算的结果为节点数组格式，每个节点表示大小并绘制一个圆圈的位置。整个节点数组包含绘制整个流行度圆圈包的所有数据。

简单来讲：您将 JavaScript 数组转换为 JSON 并将该 JSON 传递给 D3 的包布局。包布局执行图形计算并将计算结果放在另一个数组中（这一次是一个节点数组），在清单 7中，该数组是一个名为 packCalculations的数组。

对于 packCalculations数组中的每个节点，D3 提供了多个属性，包括 r、x和 y。现在您将看到如何使用这些属性创作清单 1中的 SVG 代码。

第 3 步：使用包布局计算结果来生成 SVG

第 2 步完成后，packCalculations数组拥有绘制圆圈包所需的所有图形数据。第 3 步（如清单 8 中所述）使用计算结果生成 SVG：

清单 8. 使用图形计算结果绘制圆圈

//Step 3: Use calculations to generate SVG.
 var svg = d3.select("body").append("svg")

.attr("width", width)
.attr("height", height)
.selectAll("g").data(packCalculations).enter();
var g = svg.append("g");
g.append("circle")
.attr("r", function(d){return d.r})
.style("fill", function(d, i){return colors[i%6];})
.attr("transform", function(d,i)
{return "translate(" + d.x+ "," + d.y+ ")"});
g.append("text")
.attr("x", -10)
.attr("fill", "grey")
.text(function(d){return d.value})
.attr("transform", function(d,i)
{return "translate(" + d.x + "," + d.y + ")"});

您在清单 8中看到的大部分代码都来自第 1 部分。惟一的区别是，这一次数据来自 packCalculations数组。不要担忧如何获取数组中的每个节点并逐个绘制每个圆圈。可将 packCalculations数组传递给富有魔力的 .data(packCalculations)D3 函数，它会处理大部分工作。

请注意，清单 8中使用了 d.r、d.x和 d.y属性。要调整和放置每个圆圈，需要使用这些 r、x和 y属性。d.r属性用于创作圆圈的 r属性（半径），而 d.x和 d.y属性用于创作放置每个圆圈的 transform属性的值。

如果运行清单 2中的 JavaScript 代码，就会看到图 2中所示的图像。

将外部计算与包布局相结合

下面介绍了如何将包布局与您自己的图形计算相结合，以绘制图 3中的图形。您可以看到，图 3对圆圈的包布局使用了三次（一次针对一周），得到了三组圆圈（每组 5 个），一组圆圈表示一周的流行度数据。

清单 9 显示了图 3的 SVG 代码：

<?xml version="1.0" standalone="no"?>
 <!DOCTYPE svg PUBLIC "-//W3C//DTD SVG 1.1//EN"
"http://www.w3.org/Graphics/SVG/1.1/DTD/svg11.dtd">

</svg>

清单 9显示了根 <svg>标记的三个 <g>子标记。我将这三个 <g>标记称为周包装器标记，因为每一个标记表示一周的数据。
每个周包装器标记有 6 个 <g>子标记（一个较大的圆圈加上 5 个流行度圆圈）；我将它们称为资源流行度标记。我省略了资源流行度标记，因为在清单 1中，您已知道它们是什么样子。

现在看看周包装器（week-wrapper）标记的 transform属性。这些值将第一个圆圈包放在点 0, 143；将第二个放在 320, 143；将第三个放在 640, 143。这种放置是我自己的简单图形计算的结果，它包装了所有圆圈包。下面将介绍我是如何做的。

生成清单 9 中的 SVG 代码的 JavaScript

为了生成清单 9中的 SVG，清单 10 中的 JavaScript 代码将 D3 的包布局与我自己的一些图形计算相结合：

清单 10. 将包布局与更多图形计算相结合的 JavaScript

<!DOCTYPE html>

var views = [
[7057, 7483, 3749, 3846, 4598],
[ 2371, 7397, 4589, 2861, 8249],
[ 5972, 5672, 9152, 9725, 8983],
];

var colors = [
"white",
"blue",
"gold",
"green",
"red",
"maroon" ];

var g2 = g1.selectAll("g")
.data(function(d){return d;})
.enter()
.append("g");

g2.append("circle")
.attr("r", function(d, i){return d.r})
.style("fill", function(d, i){return colors[i%6];})
.attr("transform", function(d,i){
return "translate(" + d.x + "," + d.y + ")"});

g2.append("text")
.attr("x", -10)
.attr("fill", "grey")
.text(function(d, i){return d.value})
.attr("transform", function(d,i){
return "translate(" + d.x + "," + d.y + ")"});

if (count<4) viewsJSONString += ",";

}
viewsJSONString += "]}"
return JSON.parse(viewsJSONString);
}

</script>
</body>

我突出显示了清单 10中的 packCalculations和 transform增强，以帮助您将此代码与清单 2进行对比。

在清单 2中，我将 packCalculations声明为一个简单变量，而在清单 10中，我将它声明为一个数组。这是因为清单 10处理三个圆圈包，每个包都拥有自己的图形计算。

声明 packCalculations数组后，我运行了一个简单循环，在其中使用 D3 的包布局执行在包中放置每个圆圈的计算。D3 返回每周的一个节点数组。我将 D3 的每组计算结果存储在 packCalculations数组中。所以 packCalculations现在是一个节点数组的数组。

在这里应当注意一个有趣的地方。D3 的所有计算都是为一个包执行的，与其他包独立，就像只需要处理一个包。这些计算没有考虑到其他包可能位于同一个 SVG 画布上的情况。但是当 transform属性转换一个周包装器标记的位置时，周包装器中的所有对象都是相对于包装器而进行放置的，所以您可以轻松地放置多个圆圈包。

现在看看计算周包装器标记的 transform属性值的计算（已在清单 10中以粗体形式显示）。我将一个包的宽度加上一些空白再乘以索引 i。执行此调整后，放置第一个周包装器 (i=0) 时不需要执行任何水平位移。第二个周包装器 (i=1) 水平位移第一个周包装器的宽度加上少量空白。类似地，第三个包装器移位前两个周包装器的宽度加上额外的空白。

清单 10的剩余部分与清单 2相同，您将在其中绘制每周的各个圆圈。显然，您可以：

通过设计 <g>标记的父子排列来设置布局。

使用每个 <g>标记的 transform属性值将各个组件或完整的组件布局放在想要放置的位置。

嵌套圆圈的一种包布局

下面介绍您可以对清单 10执行的一些有趣增强，可以用它们在图 3的布局中添加用户互动数据，从而形成图 4中所示的嵌套圆圈包。

清单 11 给出了绘制图 4的 JavaScript：

清单 11. 绘制图 4 的 JavaScript

<!DOCTYPE html>
 <meta charset="utf-8">
 <body>
 <!--
 <script src="https://github.com/douglascrockford/JSON-js/blob/master/json2.js"></script>
 -->
 <script src="d3.v3.js"></script>

var viewsAndInteraction = [
[ [7057, 2052], [7483, 2089], [3749, 1586], [3846, 1426], [4598, 2632] ],
[ [5972, 2071], [5672, 2190], [9152, 7214], [9725, 3782], [8983, 2721] ],
[ [8749, 3076], [4768, 3190], [6738, 4532], [9546, 3825], [6983, 4831] ]
];

g2.append("circle")
.attr("r", function(d, i){return d.r})
.style("fill", function(d, i){return viewColors[i%6];})
.attr("transform", function(d,i){
return "translate(" + d.x + "," + d.y + ")"});

g2.append("circle")
.attr("r", function(d, i){
return ((d.interaction*d.r)/d.value);})
.style("fill", function(d, i){return interactionColors[i%6];})
.attr("transform", function(d,i){
return "translate(" + d.x + "," + d.y + ")"});

g2.append("text")
.attr("x", -15)
.attr("y", 35)
.attr("fill", "white")

.text(function(d, i){return d.value})
.attr("transform", function(d,i){
return "translate(" + d.x + "," + d.y + ")"});

g2.append("text")
.attr("x", -15)
.attr("y", 5)

//.attr("fill", "grey")
.text(function(d, i){return d.interaction})
.attr("transform", function(d,i){
return "translate(" + d.x + "," + d.y + ")"});

</script>
</body>

清单 11中的增强（以粗体显示）包括：

“数组到 JSON” 转换逻辑更加复杂，因为这一次您必须生成清单 5中的 JSON 代码，其中每个叶节点有两部分数据：流行度和用户互动。

包布局对象的 value()函数仍然使用 d.popularity属性，并忽略了 user-interaction属性。包布局的图形计算仍然基于流行度数据。用户互动数据仅用于绘制外部流行度圆圈中的内部圆圈。请注意内部用户互动圆圈的 r属性值（半径）的计算，它在清单 11中以粗体显示。这是用户互动数据发挥作用的地方。为了计算内部圆圈的半径，我将用户互动数据乘以外部（流行度）圆圈的半径与实际流行度数据的比率。这种细微的图形操作会根据 D3 用来执行它自己的内部计算的比例来缩放内部圆圈。

流行度和用户互动数据的条形图表示

我讨论了如何在不同布局中使用圆圈表示社交数据。现在我添加一点花样。例如，除了表示相同的社交数据的圆圈之外，图 5 还显示了条形图：

图 5. 社交数据的条形图表示

您可以看到，图 5中的条形图也表示相同的三周流行度和用户互动数据。这些竖条使用我绘制内部和外部圆圈所用的相同颜色和阴影。每个竖条的实心部分表示流行度，浅色阴影部分表示用户互动。

清单 12 显示了绘制图 5中的条形图的 SVG 代码（省略了圆圈的代码）：

清单 12. 条形图的 SVG

<?xml version="1.0" standalone="no"?>
 <!DOCTYPE svg PUBLIC "-//W3C//DTD SVG 1.1//EN"
"http://www.w3.org/Graphics/SVG/1.1/DTD/svg11.dtd">

<g>

</g>
</svg>

您可以在清单 12中看到熟悉的 <g>标记排列。每三个 <g>标记包装一周的数据。然后，每个周包装器标记有 5 个子 <g>标记，每个子标记包装一对 <rect>标记，用于表示实际的流行度和互动数据。一个 <rect>标记绘制一个矩形条，就像一个 <circle>标记绘制一个圆圈一样。

每个 <rect>标记有 width和 height属性。width属性值对所有 <rect>标记是固定的，height属性值与矩形条所表示的社交数据呈正比。竖条的固定宽度和可变高度带来了条形图的印象。

同样地，<g>标记的 transform属性将每个竖条放在正确的位置。换言之，圆圈和竖条的 SVG 代码之间没有根本区别。

生成图 5中的条形图的基于 D3 的 JavaScript 代码包含在本文的源代码下载中。

加导航数据

您常常需要在一个页面上显示各种图形组件，所以我最后将所有内容一起放在一个 SVG 画布上。图 6 使用您在第 1 部分中看到的弦图添加了三周的导航数据：

图 6. 单个图形中的圆圈、圆弧、弦、布局和条形图

结束语

在这个篇幅不长的文章系列中，我们经历了一次漫长的数据可视化之旅，从第 1 部分的图 1 到本文中的复杂安排。我希望这些文章能够激发您了解 D3 的其他特性的兴趣，这些特性通过探索 D3 网站可以找到。

D3 的一大优势在于它是基于 JavaScript 的，而 JavaScript 是顶尖业务应用程序的首选前端技术。如果您使用的是一个支持 JavaScript 的业务应用程序平台，比如 IBM Business Process Manager，那么您可以根据从此文章系列中学到的知识来构建图形特性，将它们应用于您的业务应用程序中。要了解 IBM Business Process Manager 及其对外部 JSON 和 JavaScript 库的支持，请参阅参考资料，获取到达 IBM Business Process Manager Information Center 的链接。
