在数据建模过程中，我们建立概念数据模型，通过正向工程生成物理数据模型，生成数据库建库脚本，最后将物理数据模型生成关系数据库，现在反过来，通过逆向工程将关系数据库，生成物理数据模型。
优点：
在丢失数据模型或者数据库模型同现有的数据库不一致，可以通过该方法生成使用中数据库的模型
缺点：
还原回的模型中，可能会没有中文注释，没有表外键对应关系（字段还有，索引关系没了）
前提：
1,确认要生成模型的数据库是最新的，并且可以使用
2,安装Powerdesigner软件
具体操作步骤：
一，建立ODBC数据源
1, 打开系统ODBC数据源，位置“控制面板--管理工具--数据源（ODBC）

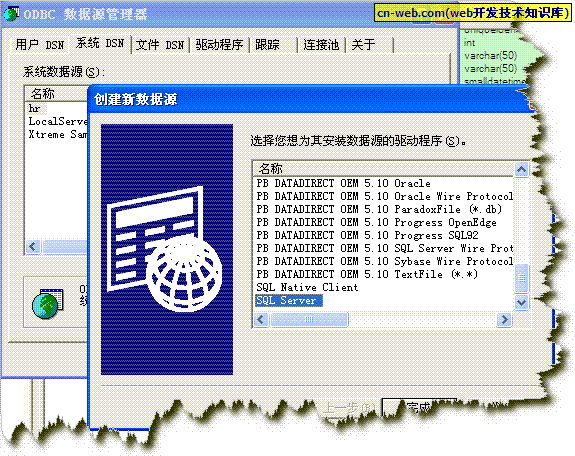

2,选择系统DSN，点击添加按钮，会弹出如下界面，选择与数据库相匹配的驱动程序
3,点击完成，弹出数据源名称（自定），和选择你要连接的数据库，如下图所示
4,选择确定后，该数据源建立成功，可以双击该数据源名称进行连接测试，如下图所示
5,至此数据源建立完成，当然这些也可以不用在这里建立，在powerdesigner里也可以建立，建立方法为
选择Database->configure connections,转到system
dsn标签，点击Add按钮，选数据库类型DB2，点击完成。显 示如下：输入DataSource Name“PDMTest”；输入ServerName“Database”，
配置完成。如下所示：
二，在Powerdesigner中逆向生成
1，打开Powerdesigner工具，创建一个PDM文件，选择与之匹配的数据库类型“ibm
db2 udb 8.x common server”。创建方法为：右键点击左侧面板中的WorkSpace---->new------>physical
data nodel ，在DBMS中选择你要的数据类型，选择好后点击确定，则新建立了一个工作空间。
2，选择Database菜单下的Reverse Engineer
Database，弹出Database Reverse Engineering对话框，选Using an
ODBC data source选ODBC数据源“s2ms”，如下图所示：
3，点击确定后,显示此数据库中所有表、视图、用户(这个选择一下该数据库的用户)。根据需要选择后，转换成pdm。图示如下
4，选择好后，点击OK，则生成模型。
三，利用脚本生成模型
如果你不光有个正在使有的数据库，你还有一下建立库的脚本，那你发财了！因为用.sql的脚本生成的模型，就不存在用数据库生成的缺点了，具体操作如下：
四、 通过SQL脚本逆向工程生成PDM
1、 数据库SQL脚本文件crebas.sql。下为脚本实例：
/*==============================================================*/
/* Database name: PhysicalDataModel_1 */
/* DBMS name: ORACLE Version 9i */
/* Created on: 2003-07-13 10:49:08 */
/*==============================================================*/
/*==============================================================*/
/* Table: "class" */
/*==============================================================*/
create table "class" (
"classID" NUMBER(2) not null,
"className" VARCHAR2(24),
constraint PK_CLASS primary key ("classID")
)
/
/*==============================================================*/
/* Table: "student" */
/*==============================================================*/
create table "student" (
"studentID" NUMBER(10) not null,
"studentName" VARCHAR2(4),
"classID" NUMBER(2),
constraint PK_STUDENT primary key ("studentID")
)
/
alter table "student"
add constraint FK_STUDENT_REFERENCE_CLASS foreign key
("classID")
references "class" ("classID")
/
2、 还是创建一个pdm，选择Database--->Reverse Engineer
Database，选择Using script files。
3、 看到由脚本自动生成相关的PDM如下所示：
五，生成模型后要导出数据库建库脚本
导好的模型，当然是用来修改和导出建库脚本的，操作方法如下
1，选择database--->generate database弹出如下窗口
在用户的none中选择数据库用户，同时可选要导出的表，最后点击确定，如果不能正常生成脚本提示模型错误，则在上图中的options中将check
modle 的选项去掉，点击确定，生成sql脚本，
这时生成的脚本不要着急去用，因为可能是有问题，用记事本或其它工具打开这个脚本，你会发现在所属名上也就是s2ms上都会加上""号，用Ctrl+H，将所有"替换为空，就大功告成了！
例子
一项目拿到数据库后，涉及到的表太多，领导要求做pdm图，只能用Powerdesigner的逆向工程来生成了。

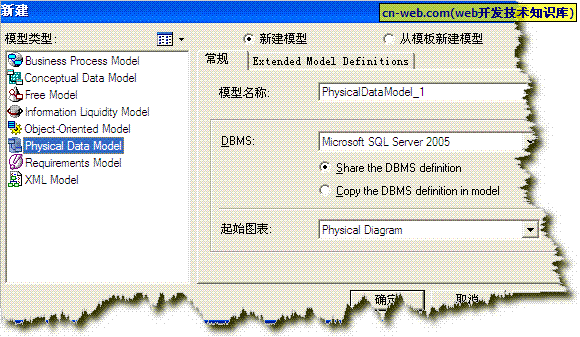

环境：vs2005+sqlserver2005+PowerDesigner 12打开PowerDesigner
12(以下简称pd)，新建pdm工程，如图所示：

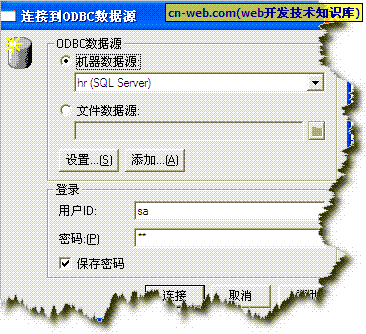

注：dbms选择您目前需要转换的类别，我用的是sqlserver2005。然后选择菜单《数据库》《系统DSN》，选择或者添加您需要的数据库，我这里选择的是sql
server。如图所示：
注：dbms选择您目前需要转换的类别，我用的是sqlserver2005。然后选择菜单《数据库》《系统DSN》，选择或者添加您需要的数据库，我这里选择的是sql
server。如图所示：

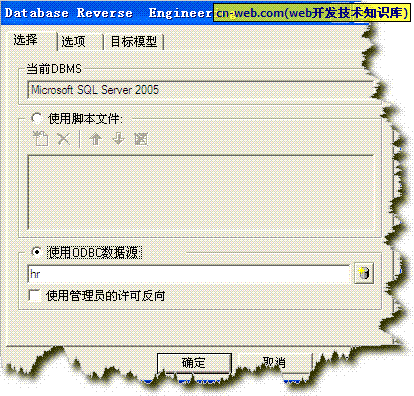

OK，配置好连接后，我们就可以生成pdm或者cdm了：依次选择菜单《数据库》《数据库逆向工程》，选择逆向操作的数据源，如图所示：

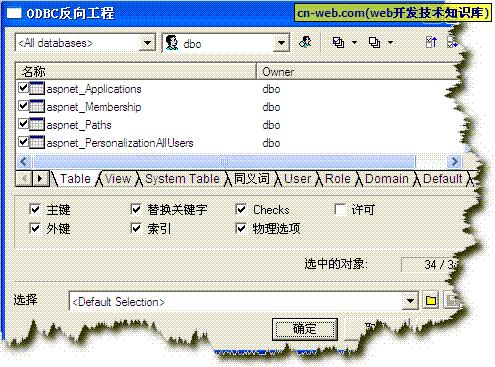

单击确定后，选择您要生成的表及相关属性设置，如图所示：

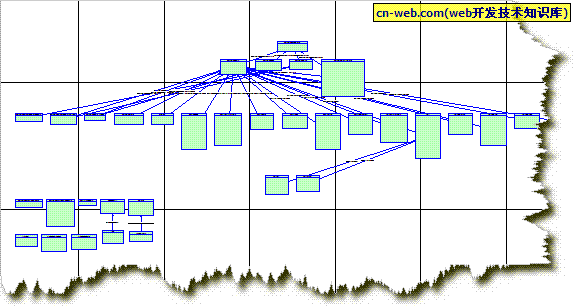

OK，大功告成啦，稍等几秒，就可以看到生成的pdm图了：
|
