传统的空军武器系统的设计方法，包括一次性的导弹到复杂的高端飞行平台，都是先确定任务场景、作战能力和性能指标后，再开始正向设计。

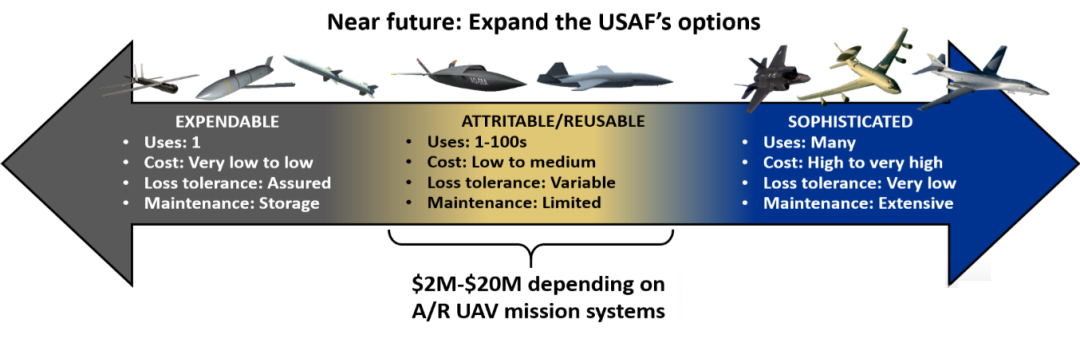

传统空军的武器系统的连续统：最左边是一次性的武器系统，最右边是高端的有人飞机平台，中间是一片空白地带。

模块化、可消耗/可重用的无人作战飞机（UCAV）填补了传统空中武器平台的中间空白地带，将成为未来空战场的主角，执行侦察、电子战、空对空作战和对地攻击等多种任务。

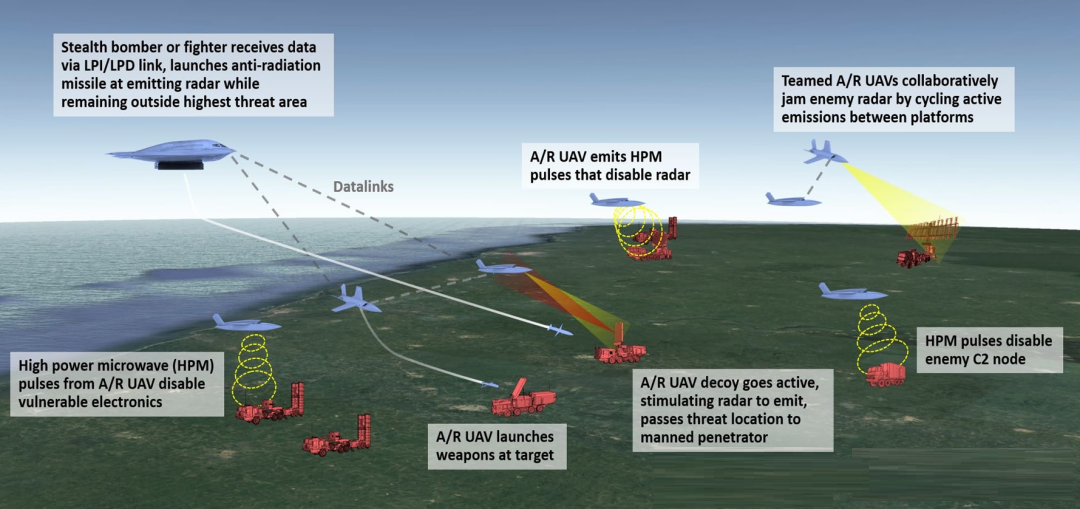

可消耗/可重用的UCAV的不同作战任务场景

而对于未来的可消耗/可重用的UCAV，其使用次数在1~100次，成本中到低，要适应各种作战任务场景（注意：不同军种、不同研究机构对可消耗的定义不同）。

可消耗/可重用的UCAV，填补了中间的空白地带

任务的多样性，就倒逼UCAV采用模块化的构型，根据不同任务来组合不同的机体、翼型、传感器和任务载荷。

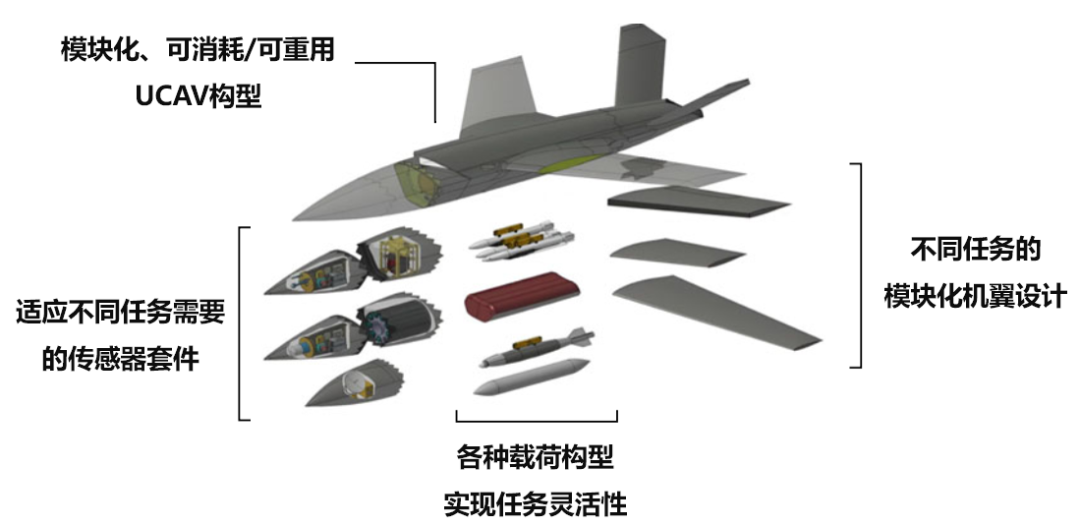

模块化的、可消耗/可重用UCAV

这种模块化乐高积木式的UCAV，好处就是灵活：能够用不同成本、不同作战性能、不同数量、不同构型的多个UCAV组成的编队，来灵活适应不同的任务需要。

但是这对UCAV的设计带来了很大的挑战——需要根据多个UCAV组成的编队在不同任务下的作战效能，来优化设计UCAV。

面临这种挑战，传统的导弹和高端有人机平台的设计优化方法，已经不适用于可消耗/可重用的UCAV了。在传统设计方法中，工程师是先设计优化飞机性能，然后生产物理样机，然后用物理样机在测试环境中测试其技术性能和作战性能指标。

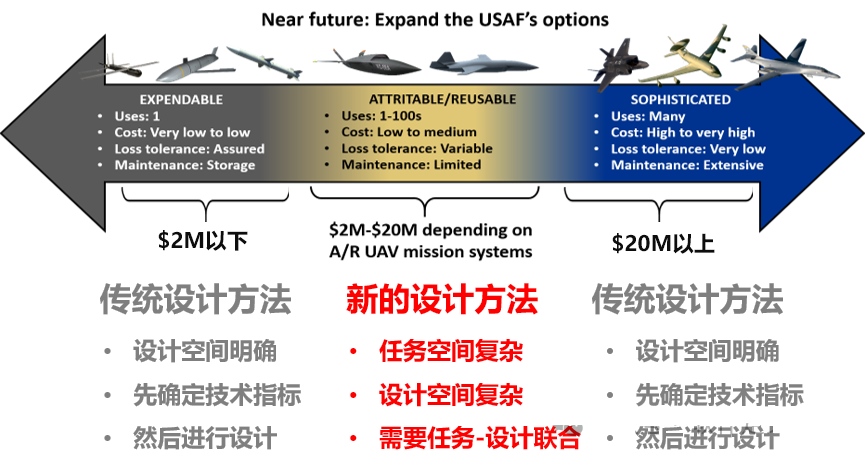

中间地带的UCAV需要新的设计优化方法

本文介绍的这项研究（参考资料[1]），将多学科设计优化（MDO或MDAO）与任务仿真深度融合，在虚拟任务仿真环境的红方威胁环境中预演数千次任务，从而锻造出真正适应特定任务的UCAV。

UCAV 设计流程，整合任务仿真和MDO设计优化

该研究的重要价值在于，从技术上支撑了可消耗/可重用UCAV的 模块化设计。

未来可消耗、可重用的无人战机不再是固定配置的单一平台，而是像乐高积木一样，通过更换传感器、任务载荷和空气动力学组件（如不同后掠角的机翼）快速重构不同的任务能力。

这种灵活性在UCAV的可消耗与可重用频谱的两端都具有价值——低成本可消耗无人机可以通过模块化快速适配特定高风险任务，即使损失也可接受；而更昂贵的可重用平台则能通过升级模块延长服役寿命持续，应对不断演化的威胁环境。

美国空军的协同作战飞机（CCA）项目和英国皇家空军的自主协同平台（ ACP ）战略均体现了这一趋势。

因此，这项研究为这类项目提供了关键使能技术——它可以让军方在采办前，在数字环境中测试不同模块组合在特定作战场景中的效能，从而做出更明智的投资决策；同时也可以在执行特定任务之前，对UCAV编队针对任务进行优化。

注： 这项研究虽然是针对UCAV的，但是对于如下系统的设计优化也有很大的借鉴和启发价值：

• 低成本小型巡航导弹
• 模块化巡飞弹蜂群
• 模块化的UGV
• 模块化的USV
• 模块化的UUV

一、传统设计方法的问题

传统无人机设计主要从技术性能指标出发：优化气动效率、降低结构重量、提升发动机推力。

这些方法确实能制造出飞得快、载得重、省燃油的平台，但它们存在一个 致命盲点—— 脱离任务上下文的性能优化设计可能毫无意义 。

举个例子，一款在风洞中表现出极低阻力的机翼设计，如果在实战中因雷达反射截面（RCS）过大而极易被敌方发现，其优异的气动性能反而成为致命负担。同样，追求极致的结构轻量化如果牺牲了有效载荷能力，战机可能无法携带足够的弹药完成任务。

此外，UCAV由于单个系统能力较弱，通常会由多个UCAV携带不同传感器和任务载荷以编队形式执行任务。所以UCAV的设计，就必须在具体的任务场景下对UCAV编队的性能、生存能力、任务完成能力和成本进行权衡优化。

为此，以任务为中心成为必然选择——在数字任务仿真环境中模拟作战，识别确保任务成功所需的最优UCAV的构型设计。

所以，未来的无人战机设计必须从"性能导向"转向"任务导向"，将物理设计空间的设计参数与任务仿真的作战效能直接挂钩。

这意味着设计流程需要回答一个根本性问题： UCAV 能否在特定威胁环境下，以可接受的损失代价完成指定任务？

二、任务为中心的UCAV设计优化框架

要实现任务为中心的UCAV设计优化理念，关键在于 将复杂任务动态显式嵌入传统的UCAV设计流程 。

这意味着对设计出来的无人机构型的作战能力评估，不再基于静态的性能参数表，而是基于UCAV编队在具体任务的模拟战场中的实际作战效能。

核心逻辑是 通过持续在虚拟战场中持续试错，系统自动权衡UCAV编队的生存力、杀伤力和成本，直到找到适合任务的最优设计。

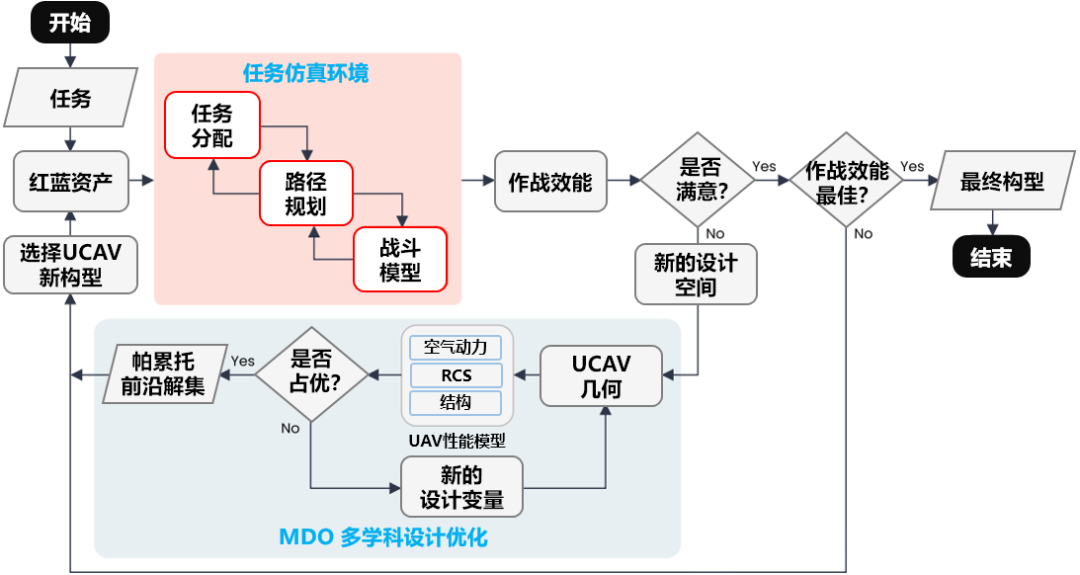

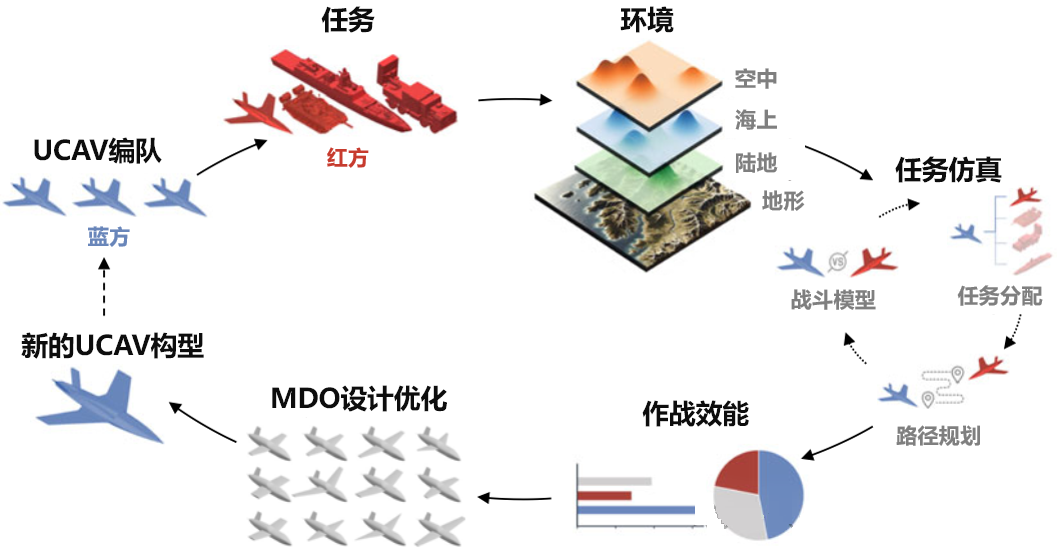

下图展示了这一工作流程的完整闭环：

1. 资产配置 ：蓝方（己方）机队与红方（敌方）的不同作战领域的资产
2. 任务： 蓝方 UCAV编队要执行的任务的任务场景
3. 作战环境建模 ：整合地形、海陆空各作战领域威胁分布情况
4. 任务仿真 ：通过任务分配、路径规划和战斗模型模拟红蓝双方交战
5. 作战效能评估 ：根据交战结果计算蓝方的作战效能指标
6. MDO设计优化 ：基于作战效能反馈给MDO调整设计变量，生成多目标优化的帕累托最优解集
7. 新的UCAV构型生成 ：选择最优方案形成新的UCAV编队构型，再次投入任务仿真

这一循环持续迭代，直到找到在特定任务和威胁环境下表现最佳的设计构型。

传统MDO优化飞机设计时不考虑作战效能，而这项研究的MDO与动态任务仿真形成了互补的优化闭环：

• 输入端 ：MDO生成多个UCAV候选构型方案（几何参数、气动特性、隐身性能等）
• 仿真端 ：任务仿真环境测试这些候选构型方案的作战效能——自动任务分配算法决定目标打击顺序，路径规划算法计算UCAV规避立体威胁的航线，概率战斗模型模拟交火的随机结果
• 反馈端 ：任务仿真输出的作战效能指标（任务成功率、任务损失率）反馈给MDO优化设计，驱动下一轮的设计迭代

三、流程 详解

下面介绍上述流程的各个环节。

3.1 资产配置

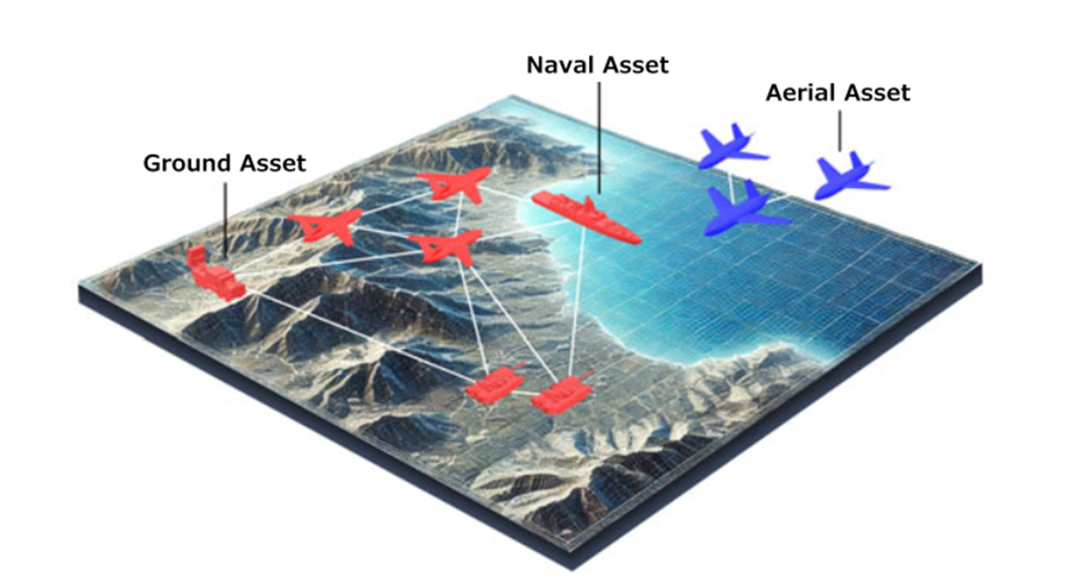

红蓝双方资产分别属于三个作战领域：空中资产、地面资产和海上资产。

红蓝双方包括无人飞行器（UAV）、地空导弹、主战坦克等六类资产。

每类资产配备 致命性、机动性、可探测性和跨域有效性 参数。其中，UAV的致命性与载荷能力挂钩，机动性则与气动效率正相关， RCS 则直接决定被探测概率。

3.2 任务

UCAV的任务包括但不限于空优作战和对地打击等，取决于具体要执行的任务。

3.3 环境层

多域战场被离散为可计算的地图空间单元，以方便管理资产位置、敌方威胁和地形特征，支撑UCAV的路径规划与交战区域计算。

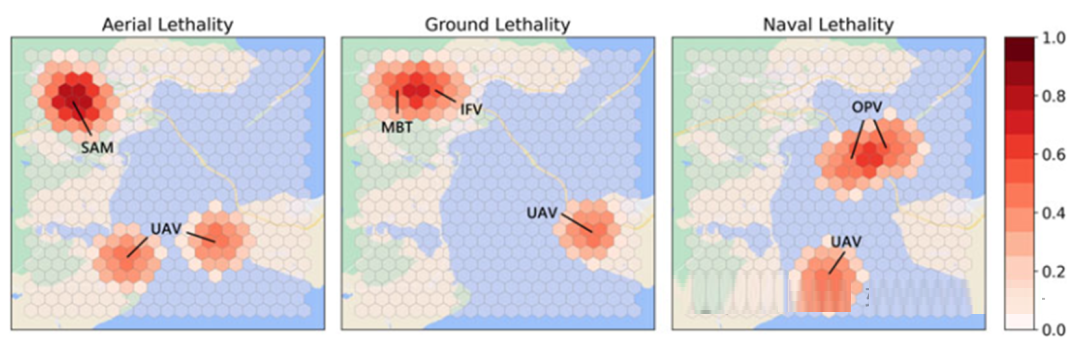

在这个网格化的地图中，创建 分层威胁地图 ，精准刻画UCAV面临的多域作战风险：

• 空中 ：敌方地空导弹和敌机的高风险区域
• 地面 ：主战坦克和步兵战车的威胁范围
• 海上 ：近海巡逻舰和无人水面舰艇（USV）的火力覆盖

这种多作战领域的作战环境模型使任务仿真能够捕捉跨域交互的复杂性——例如，己方UCAV无人机可能需要同时规避敌方UCAV（空中）、地对空导弹（地面）和舰载防空系统（海上）。

3.4 任务仿真环境

研究团队开发了一个任务仿真环境，它包括如下三大技术组件：

• 目标分配 ：基于 任务优先级 和约束条件智能分配打击目标
• 路径规划 ：在规避禁区（如敌方防空圈）的同时保持路径规划的效率
• 战斗模型 ：引入随机变量（探测概率、命中概率）反映真实战场的不确定性，通过数百次蒙特卡洛运行统计评估设计鲁棒性

分布式任务分配方法

采用基于共识的捆绑算法（ CBBA ）。每架无人机独立评估任务清单，基于奖励函数（考虑任务价值、时间敏感性和自身能力）竞标任务。

当多架无人机争夺同一任务时，它们通过分布式协商机制解决冲突，无需中心化的指挥中心。这种去中心化方法使系统在面对通信中断或节点损失时仍保持鲁棒性。

路径规划

集成A*搜索算法，在网格地图上计算最优航线。

算法不仅考虑距离，还动态整合威胁地图——将敌方防空系统（如敌对空导弹）的杀伤范围建模为致命性概率分布，引导无人机规避高风险区域。

战斗模型

引入概率机制模拟交战过程。当红蓝双方进入武器射程，战斗模型依次判定探测成功概率（基于RCS函数）、目标锁定概率、武器系统可靠性及命中概率。战损计算采用四次核函数模拟距离衰减效应，确保远距离交战的杀伤概率平滑下降。

通过运行数百次蒙特卡洛仿真，统计评估特定设计方案在随机战场条件下的表现。

3.5 作战效果评估

为量化设计价值，研究团队 定义了 作战效能 这一综合指 标：

作战效能= 任务成功率 × 任务损失率

其中：

• 任务成功率  = 被摧毁敌方资产数 / 初始敌方资产总数
• 任务损失率  = (敌方损失 - 我方损失) / 敌方总资产价值

3.6 多学科设计优化（MDO）

研究团队建立了一个综合性的MDO框架，同时优化多个关键学科：气动性能、雷达隐身（RCS）、结构和推进系统。

MDO框架的任务就是在这个复杂的多学科空间中找到最优平衡点。

MDO设计优化需要进行成百上千次的基于仿真的探索权衡分析。物理仿真（如计算流体力学CFD、电磁仿真等）虽然准确，但计算工作量大，单个构型的仿真可能需要数小时甚至数天。对于需要探索权衡数千种候选设计方案的MDO优化流程，这种计算成本无法接受。

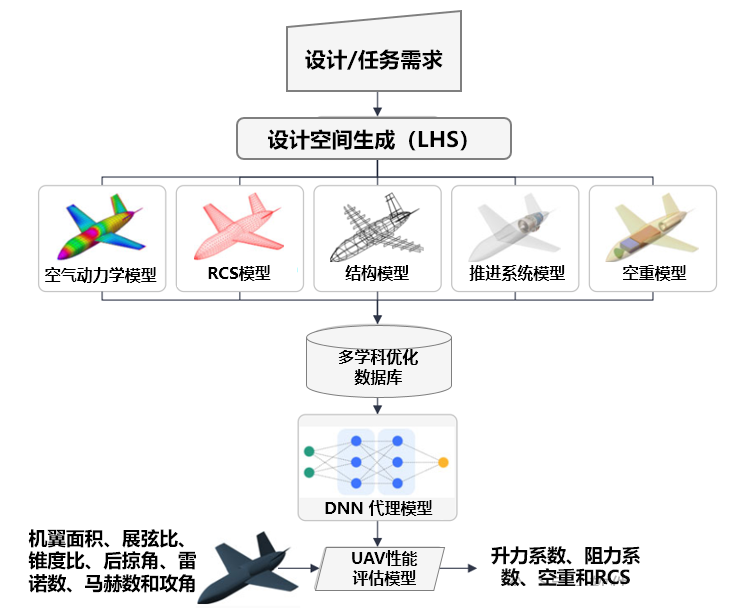

研究团队为此引入了基于 深度神经网络（ DNN ）的代理模型 作为解决方案。

首先使用拉丁超立方采样（LHS）在设计空间内生成数千个样本点，然后用高保真物理模型计算这些样本点的气动系数、RCS值和结构重量，构建训练数据集。

随后，训练神经网络学习输入参数与输出参数（性能指标）之间的映射关系。

输入参数包括机翼面积、展弦比、锥度比、后掠角、雷诺数、马赫数和攻角。输出参数涵盖升力系数、阻力系数、空重和RCS。

采用代理模型代替高保真的物理模型之后，单次评估计算时间从数小时压缩到秒级别。 这使得MDO优化设计算法能够以较小的误差（2-3%）为代价，在几分钟内就探索权衡数千种不同的UCAV构型。

从而能够在合理时间内完成"设计-仿真-评估-优化"的成百上千次迭代，最终输出在生存力、杀伤力和成本之间取得最佳平衡的UCAV构型。

四、整合任务仿真与MDO的总体优化设计流程

该框架的核心创新在于 将任务仿真与代理模型驱动的多学科设计优化（MDO）深度整合 。

首先，采用多目标进化算法（ NSGA-II ）生成一组蓝方的UCAV候选设计方案，进化算法染色体编码了机翼展弦比、锥度比、后掠角、RCS等输入参数。

训练好的代理模型（基于 DNN ）随后预测每个候选设计方案的气动、隐身、结构、推进系统的关键性能参数。

这些关键性能参数对应作战能力指标： 气动效率 （升阻比）对应机动性和航程； 结构重量对应 有效载荷能力； RCS值 决定探测概率。

基于这些作战能力指标，在任务仿真环境中评估该候选设计方案在特定任务场景中的表现，输出任务成功率和任务损失率。

最终， 计算 作战效能 ：作战效能 =  任务成功率 ×  任务损失率 。根据这一忍住性能指标反馈调整UCAV构型的设计参数，迭代寻找多目标优化下的帕累托最优解——即在不牺牲某方面性能的前提下，无法进一步改善其他性能的设计构型。

上述优化设计过程彻底改变了设计评估的标准。例如，一款候选设计方案可能拥有极高的升阻比，但如果其在仿真中因易被探测发现而频繁被击落，优化算法会降低其评分，转而生成隐身性能更优但气动效率略低的替代候选方案。

这种以作战仿真作为评估准则的方法，确保了设计决策与实战任务需求的一致。

五、实验验证结果

研究团队通过两类典型任务场景（ 空优作战和对地攻击 ）的实验，验证了这一整合了MDO和任务仿真的UCAV优化设计框架的有效性。

5.1 实验一：空优作战

仿真场景

优化目标聚焦于平衡空气动力学效率、最小化RCS和结构重量。

优化结果

经过优化，识别出一组帕累托最优的设计参数： 展弦比约5.0、锥度比0.50-0.55、1/4弦线后掠角约20度 。

相较于基准构型，优化后的UCAV的任务成功率指标从 55%提高至67% ，作战效能从 0.35提升至0.49 。

在多机协同场景中（蓝军2-4架无人机对抗红军3架），这个框架的设计优势进一步放大。

在2对3的劣势兵力下，优化后的UCAV构型的胜率从 17%飙升至49% ，几乎提升了三倍。

在兵力对等的3对3场景中，胜率从45%提升至 91% 。

即使在4对3的优势兵力下，优化配置也将胜率从87%推升至 99% （在1000次仿真中获胜近990次）。

这些数据揭示了一个关键洞察：设计优化带来的边际效益在兵力劣势时尤为显著。高质量的单个平台可以在一定程度上抵消数量劣势，这对于发展"可消耗"与"可重用"混合编队具有重要意义。

5.2 实验二：对地攻击

仿真场景

蓝方两架UCAV无人机，需摧毁红军的两套防空导弹系统和一辆主战坦克。

此场景要求蓝方UCAV无人机在规避防空火力的同时，能携带足够弹药。

优化结果

与空战场景相比，对地攻击的优化配置倾向于 更高的展弦比（7.99对5.16） ，以增强续航力和稳定性；而锥度比略低（0.43对0.51），优化了升力分布。这些几何差异反映了任务需求对UCAV设计的影响。

任务成功率从 71%跃升至93% ，作战效能达到 0.55 ，是基准值（0.23）的 2.4倍 。胜率从35%提升至82%。

六、总结

6.1 核心贡献

这项研究成功构建了一个 任务为中心的UCAV设计优化框架 ，改变了无人作战飞行器（UCAV）的设计范式。

该UCAV设计优化框架解决了传统MDO 设计方法 和任务仿真脱节的问题，将 MDO 与 任务仿真 深度整合。

通过这一整合，建立了一个统一环境，在其中空气动力学效率、RCS和结构重量等物理性能参数，能够在多域作战场景中进行动态的作战效能评估。

这个框架对优化设计迭代中的计算效率也进行了优化。通过深度神经网络（DNN）代理模型，将单次设计评估从数小时压缩至秒级，使研究人员能够在几分钟内生成多目标优化的帕累托前沿解集并执行数百次蒙特卡洛仿真。

这种计算效率就可以让UCAV设计人员针对不断演变的威胁环境快速迭代，在早期阶段即识别出平衡生存力、杀伤力和成本的最优构型。

这一设计方法可以使UCAV能够快速重构以适应多样化任务需求。

无论是美国空军协同作战飞机（CCA）项目强调的可消耗平台，还是英国皇家空军自主协同平台（ACP）战略追求的人机协同，该框架都能通过设置不同的任务场景，为特定作战概念生成匹配的最优设计。

6.2 未来研究方向

研究团队指出了当前这个UCAV设计优化框架的未来研究方向：

第一，提高物理模型保真度。 现有气动和结构模型采用中保真度方法（如面元法和简化有限元模型）。后续采用高保真计算流体力学（CFD）和详细结构分析将进一步提升预测精度，特别是在跨音速机动和极端载荷场景下。

第二，多UCAV蜂群智能。 当前任务仿真做了一定简化，任务仿真中的UCAV无人机主要遵循预设的任务分配和路径规划算法。未来研究可引入 蜂群智能 和 协同决策机制 ，使多架无人机能够自主协调、动态分工，在复杂对抗环境中发挥出更大作战效能，从而为MDO设计提供更准确的作战效能数据的反馈。

第三，约束维度扩展。 除现有的生存力、杀伤力和成本权衡外，纳入能源效率、环境影响以及伦理约束（如平民伤害最小化）。使这个框架适用于人道主义救援、灾难响应和边境巡逻等更广泛的民用与军民两用场景。

第四，传感器、任务载荷扩展（这个原文中没有）。 当前的框架没有考虑不同性能（包括成本、精度、距离等）的传感器和任务载荷对任务仿真的影响。只考虑了机体几何、任务载荷重量和RCS隐身等。后续可以传感器仿真模型和任务载荷仿真模型，也考虑进来进行联合仿真优化设计。

第五，人机编队（MUM-T）（这个原文中没有）。 当前的框架没有考虑有人飞机（战斗机、轰炸机等）与UCAV的MUM-T编队下的作战效能的仿真。

6.3 这项研究的价值

这个UCAV设计优化框架提供了一个 可扩展的解决方案 ，直接回应未来可消耗/可重用UCAV设计面临的核心挑战。

通过将MDO设计流程与任务目标对齐，并利用先进的仿真与优化技术，这个框架能够支持早期设计探索和决策制定。

它使国防部和各军种在投入巨额原型制造费用前，先在数字环境中验证不同UCAV构型在特定任务场景中的实际表现。同时也可以让UCAV编队针对特定任务进行优化。

这种任务为中心的UCAV设计优化范式，不仅降低了研发风险和成本，更确保了最终生产的UCAV无人机能够在任务下达到所需的作战效能。
