项目视图描述了计划、项目、组合和初始行为是如何提供能力的，以及组织机构为其做了哪些贡献，它们之间的依赖关系如何。通过纳入关于计划、项目、组合或者初期等方面的信息，并将这些信息关联到能力和其它计划、项目、组合或者初期上，项目模型扩展了DoDAF2.0的可用性，从而扩大了DoDAF2.0对组合管理过程的支持。
项目视图（PV）由3个模型构成，各模型的功能及预期用途如下：
| 产品 |
描述 |
| PV-1项目事务关系模型 |
描述了组织和项目之间的依赖关系，以及管理项目组合所需的组织结构 |
| PV-2项目时间表模型 |
计划或项目的时间轴透视图，包括关键的里程碑和相互依赖关系
|
| PV-3项目-能力的映射模型 |
程序和项目到功能的映射，以显示特定的项目和项目元素如何帮助实现功能
|
项目视图模型描述
PV-1项目事务关系模型
PV-1使用户可以对管理计划、项目、项目组合或计划所需的组织结构进行建模。它显示了拥有计划、项目、项目组合或计划的实际组织之间的依赖关系。此模型可用于表示与转换计划相关的组织关系，以及负责管理项目、项目和组合的人员。PV-1提供了一种分析获取元素或转换元素之间的主要依赖关系的方法。
PV-1的预期用途包括但不限于：程序管理（指定的获取程序结构）；项目组织；跨投资组合跟踪的跨领域计划。
基于UML类图的PV-1项目组合关系图

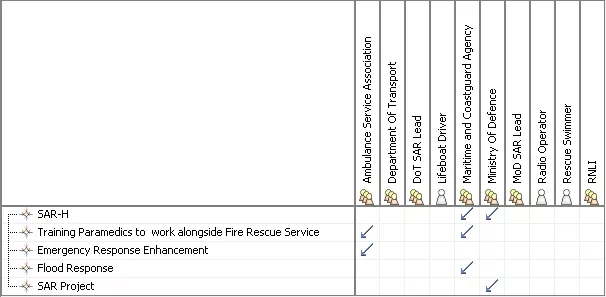

PV-1责任矩阵，它是可编辑的依赖性矩阵。该模型与CV-4能力依赖模型紧密相连，后者显示了能力分组和依赖关系。
PV-1责任矩阵
PV-2项目时间表模型
PV-2的主要目的是支持采购和部署过程，包括项目之间的依存关系管理以及国防采购系统策略的集成，以实现成功的集成能力。PV-2不限于采集和部署过程。可以使用以甘特图实现的PV-2图来表示项目时间表。PV-2的使用应支持能力交付的管理，并与CV-3能力阶段模型（如果存在）保持一致。
PV-2的预期用途包括：项目管理和控制（包括交付时间表）；项目依赖风险识别；依赖性管理；投资组合管理。

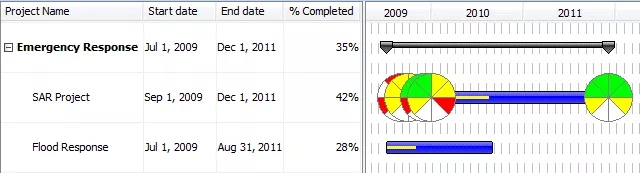

甘特图实现的PV-2图
PV-3项目-能力的映射模型
PV-3将程序、项目、组合或计划映射到功能，以显示特定元素如何帮助实现功能。程序、项目、组合或计划映射到特定时间框架的能力。程序、项目、组合或计划可能有助于多种功能，并可能随着时间的推移而成熟。分析可用于识别能力冗余和不足，突出分阶段问题，暴露组织或系统互操作性问题，并支持程序决策，例如何时逐步淘汰遗留系统。
PV-3的预期用途包括：跟踪项目的能力需求；能力审核。

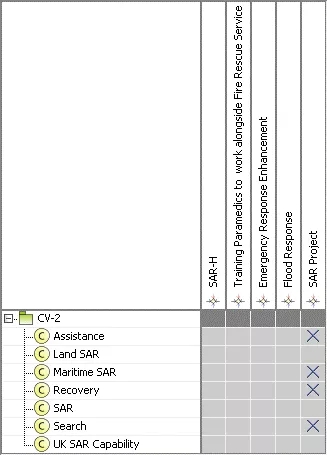

PV-3可以使用下图表示，该图是不可编辑的依赖矩阵。功能用作行元素，实际项目用作列元素。该模型类似于SV-5a作战活动-系统功能跟踪矩阵，但提供了功能和项目模型之间的接口，而不是系统可操作性模型。
PV-3图
PV互连关系
生成项目视图模型时所要考虑的问题
作为项目的一部分，需要交付什么能力？
是否存在其它项目影响该项目，或者受该项目的影响？项目属于什么组合？
与项目关联的重要的里程碑是什么？通过该项目，预期何时能够交付能力。
|
