DoDAF之任务视图(OV)


  7175  次浏览      17
 2021-7-15

编辑推荐:
本文主要介绍了DoDAF之任务视图(OV)的6类共9个模型,及各模型的功能及预期用途,希望对您有帮助。
本文来自于微信公众号学术人人,由火龙果软件Linda编辑、推荐。

DoDAF2.0的任务视图集中反映了完成美国国防部作战任务使命涉及的组织机构、任务或开展的任务活动以及彼此间必须交换的信息。它传达了信息交换的种类、交换的频率、信息交换支持哪些任务和任务活动以及信息交换的特性。

任务是系统设计的目的,任务视图产品设计的过程可以看作是向系统人员回答他们设计的系统视图产品所对应的任务问题的过程,进行任务视图产品的设计过程重点关注任务产品回答问题的指向性和任务产品回答问题的标准规范性。指向性限定了系统产品的相关领域和重点关注的方向,标准规范性保证了任务视图产品向系统视图产品的科学转化及从某种程度上限定了系统视图产品设计的“颗粒度”、“分辨率”等问题。

任务视图(OV)由6类共9个模型构成,各模型的功能及预期用途如下:

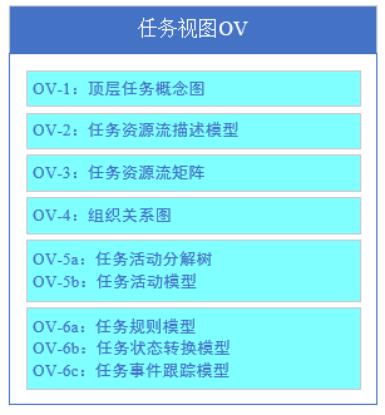

DoDAD2.0任务视图构成

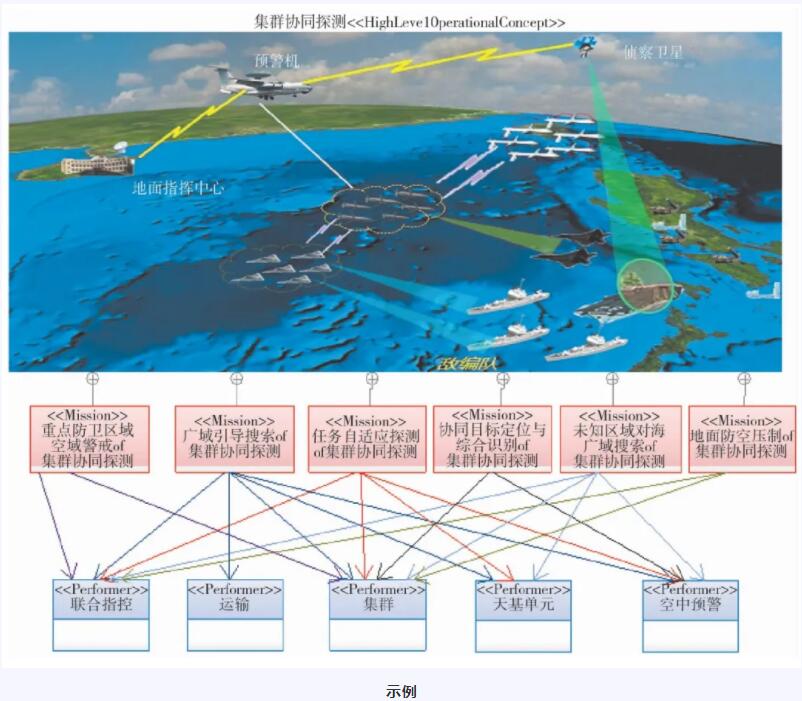

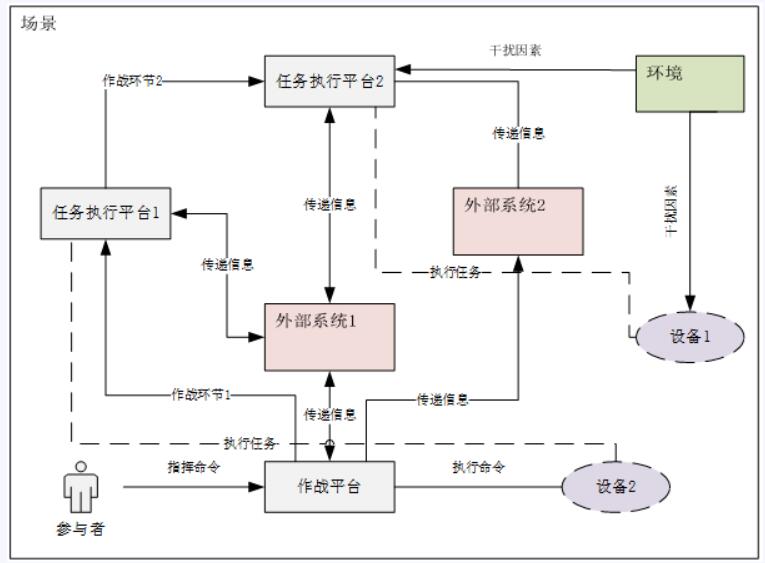

OV-1顶层任务概念图

OV-1描述一个任务、任务类别或场景。它显示了主要的操作概念和操作的独特方面。它描述了体系结构与其环境之间以及体系结构与外部系统之间的交互。OV-1是AV-1概述和汇总信息的书面内容的图形表示。

OV-1用图形或文本描述的高层任务概念,可以在任务层面给出一个高层的、直观的、整体的任务描述,其中包括了任务系统的各个任务执行单元和任务目标,以及它们之间的信息和数据的交互情况。OV-1可用于确定详细讨论的方向和重点。

OV-1的预期用途包括:将任务执行情况或场景置于交互联系中;提供讨论和演示的工具;提供已发布的高层组织内的详细信息的汇总说明以及已发布的体系结构中的更详细信息。

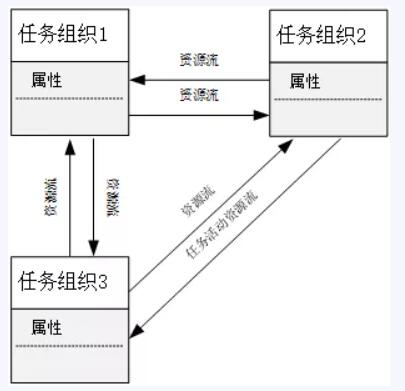

OV-2任务资源流描述模型

OV-2模型主要是对任务活动之间交换的资源流动进行说明。OV-2的主要目的是定义操作环境中的能力要求和能力边界。它将描述“谁来做”或“做什么”,而不描述“怎么做”,其主要特征是任务资源流、位置和需求线。位置是指将部署资源的位置,也可以是已部署资源的位置(或位置类型与环境类型);需求线表示交换资源的需求或共享资源的需求。

OV-2是DoDAF2.0的新功能,除显示信息流外,还可用于显示资金流、人员流和材料流。OV-2的一个具体应用是描述资源(信息、资金、人员或材料)流动的逻辑模式。逻辑模式不需要对应于特定的组织、系统或位置,从而允许在不规定处理资源流的方式和规定解决方案的情况下建立资源流。

OV-2的预期用途包括:定义任务概念;详细说明能力需求;定义协作需求;将本地环境应用于能力;定义问题空间;行动计划;供应链分析;将活动分配给资源。

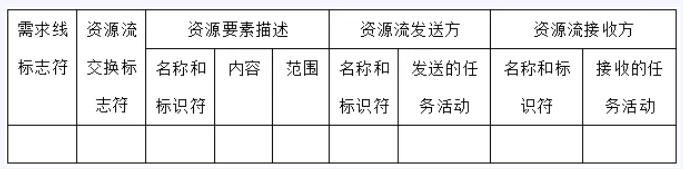

OV-3任务资源流矩阵

OV-3模型描述任务活动和地理位置之间交换的任务资源流,而资源流进一步详细描述了与关注的任务能力相关联的互操作性要求,重点放在跨越能力边界的资源流上。它以表格的形式描述了OV-2中需求线上资源交互的相关特性,包括完成的任务活动、交换的是什么资源及资源的流向。并且确定了资源要素和资源流的相关属性,并把交换中生成和消费资源的任务活动和地点相关联。

OV-3的预期用途包括:互操作性要求的定义。

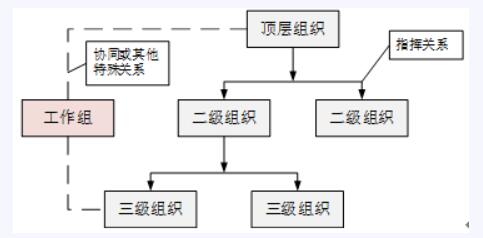

OV-4组织关系图

OV-4 模型描述组织结构及其相互作用。显示的组织可能是民事组织,也可能是军事组织。OV-4有两种形式:基于角色的(例如,典型的旅指挥结构)和实际的(例如,部门或机构的组织结构图)。

基于角色的OV-4显示了组织资源之间可能的关系。关键关系是组合,即一个组织资源是父组织的一部分。除此之外,架构师可以显示每个组织资源具有的角色,以及这些角色之间的交互,即角色代表组织资源的功能方面。交互说明了基本角色和管理职责,如监督报告、指挥与控制关系、协作等。

实际的OV-4显示了实际组织在特定时间点的结构,并用于为架构的其他部分(如AV-1和CV)提供基础。

基于角色的OV-4的预期用途包括:组织分析;人类角色的定义;活动分析。

实际的OV-4的预期用途包括:确定架构利益相关者;确定流程所有者;说明当前或未来的组织结构。

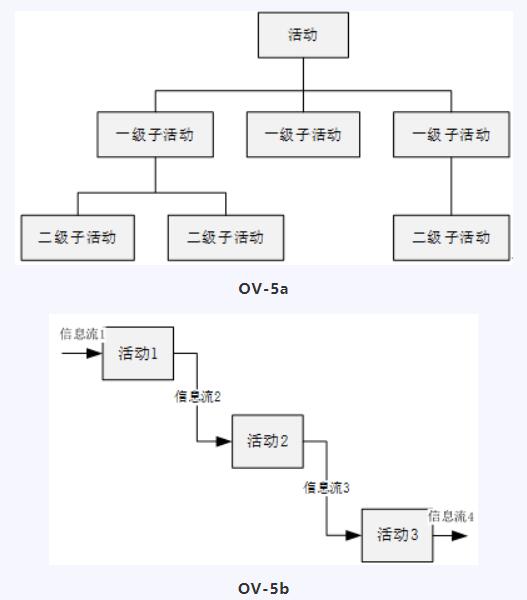

OV-5a任务活动分解树/OV-5b任务活动模型

OV-5a和OV-5b描述了在实现任务目标的过程中通常执行的操作。它描述了活动(或任务)和活动之间的输入/输出流,包括不在体系结构描述范围之外的活动的输入/输出流。

OV-5a和OV-5b描述了任务或方案内正在进行的任务活动。OV-5a和OV-5b可用于:当与OV-2配合使用时,清晰地划定活动的责任线;发现不必要的任务活动;决定是否精简、合并或省略活动;定义或标记需要进一步检查的问题、机会或任务活动及其交互作用(活动之间的信息流)。为在OV-6a操作规则模型、OV-6b状态转换描述和OV-6c事件跟踪描述中描述活动排序和计时提供必要的基础。

OV-5a主要用来描述任务活动之间的层次关系,该模型可以清晰的反映出某一任务活动包含哪些子任务活动。OV-5b 主要描述与体系结构描述相关的情报界任务活动,业务活动和防御活动以及活动之间的资源交换,这两个模型与 OV-2 在一定某种程度互补,OV-5 侧重于任务活动,而 OV-2侧重于与地点相关的任务活动,鉴于位置和任务活动的关系,这些模型应共同开发。

OV-5a和OV-5b的预期用途包括:活动和工作流的描述;需求捕获;角色和职责的定义;支持任务分析以确定培训需求;问题空间定义;行动计划;后勤保障分;信息流分析

OV-6a任务规则模型

OV-6a指定了任务和活动规则,它描述了在指定条件下体系架构的行为规则,这些规则能以文字形式表示。在顶层,规则应至少体现OV-1顶层任务概念图中定义的操作概念,并为开发和定义更详细的规则和行为定义提供指导,这些规则和行为定义应在体系结构定义过程中稍后进行。

OV-6a的预期用途包括:定义理论上正确的操作程序;业务规则的定义;确定任务约束。

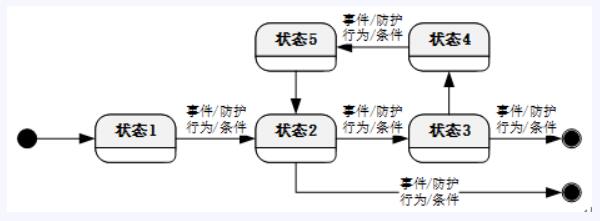

OV-6b任务状态转换模型

OV-6b是一种图形化方法,用于描述任务活动如何通过更改其状态来响应各种事件。该图将活动响应的事件集(通过采取行动移至新状态)表示为其当前状态的函数。每个转换指定一个事件和一个操作。

OV-6b可用于描述业务流程中活动或工作流的详细排序。OV-6b对于描述OV-5b操作活动模型中无法充分描述的行为的关键顺序和操作活动的时间安排特别有用。OV-6b将事件和状态联系起来。状态的改变称为过渡。动作可以与给定状态相关联,或者与响应刺激(例如,触发器和事件)的状态之间的转换相关联。

OV-6b的预期用途包括:分析业务事件;行为分析;约束的标识。

OV-6c任务事件跟踪模型

OV-6c根据特定场景提供对资源流的时序检查。每个事件跟踪图都应该附带定义特定场景或情况的描述。操作事件/跟踪描述(有时称为序列图、事件场景或时序图)允许跟踪场景或关键事件序列中的操作。事件跟踪描述 OV-6c 是对 OV-5 中任务节点之间传送资源的进一步细化,该模型可以对想定或关键事件顺序内的行动进行跟踪,有助于定义交互作用和任务流程,也有助于确保每个任务活动和地点能在正确的时间获得必要的信息,完成指派给它的任务。OV-6c可以单独使用,也可以与OV-6b状态转换描述结合使用,以描述活动的动态行为。

OV-6c的预期用途包括:分析操作事件;行为分析;识别非功能性用户需求;任务测试场景。

DoDAF2.0各模型之间没有严格的先后顺序,可以根据实际需要选择产品实现系统建模。但由于各产品之间的内在联系及相互依赖关系,任务视图的设计通常按照如下流程展开:

(1) 顶层任务概念描述,通过构建OV-1顶层任务概念图实现。以直观的图形的形式描绘任务节点的连接关系和任务执行,便于决策者对任务概念的全局把控。

(2) 任务体系建模分析,通过构建OV-4组织关系图、OV-2任务资源流描述模型、OV-5a任务活动分解树、OV-5b任务活动模型、OV-6b状态转换模型、OV-6c事件跟踪描述模型,从组成、交互、流程等角度进入任务体系内部,详细描绘任务执行和任务节点。便于决策者对任务体系的详细了解。

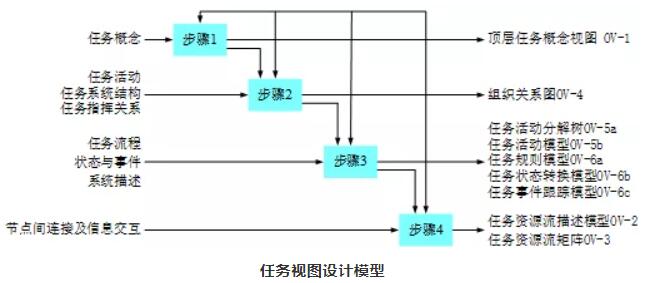

详细步骤如下图所示:

任务视图需要回答的问题

1)装备体系建设所对应的使命任务是什么?关于这一任务概念是如何想定的?任务过程是怎样的?

2)完成相关任务需要经过哪些任务活动?任务活动发生的依次顺序是怎样的?任务活动之间有怎样的信息需求?

3)完成相关任务需要哪些任务节点?任务节点之间的信息需求是怎样的?

4)任务节点在完成任务任务的过程中,应该支持怎样的任务活动?
