模块化C代码与UML对象模型之间的映射(一)


作者:autoca,发布于2012-1-12



模块化C代码与UML对象模型之间的映射(1)——类、单例类及实用类

背景信息

日子一天天过去,业余时间不多,为了避免生活华而不实,碌碌无为,我计划抽空把工作和学习中散落在笔记本和书本某些角落的总结整理出来,放到博客上备忘,同时也希望有机会和技术圈的朋友交流,增长自己的见识,我的qq:18005491。

主题:《面向对象的模块化C编程》

计划提纲:

《模块化C代码与UML类图、时序图、状态图的映射》

《理解模块化》

《UML图示辅助C程序设计是否必要》

《用C练习设计模式》

《PP、TDD的利与弊》

1、有关Modular C的基本知识。建议参考Rober Strandh 的《Modular C ——How to Write Reusable and Maintainable Code using the C Language》,网上还有不少文献。

2、有关UML的基本知识。请参考UML相关书籍,例如Joseph Schmuller的《UML基础、案例与应用(第三版)》。

3、有关面向对象程序设计的基本知识。网上唾手可得。

4、有关模块与类在概念的差异本文不讨论,暂且视为等同的。

关键字:C语言;模块化;UML;面向对象;Modular C;OOPC;OOC

1、类

1、UML示例

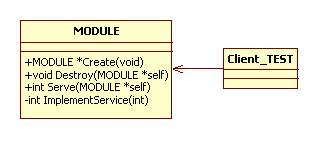

图1是一个简单的类图。

MODULE是类的名称;

Create和Destroy分别用于创建和销毁对象;

Serve和ImplementService都是类的方法。

“+”和“-”号用于修饰方法是public还是private的;

Client_TEST是模块的用户。

图1

2、C代码示例

///////////////////////////////////////////////////////////////////////////////

//module.h

#ifndef __MODULE__

#define __MODULE__

struct _MODULE;

typedef struct _MODULE MODULE;

#ifdef __cplusplus

extern "C" {

    #endif

    MODULE *MODULE_Create(void);

    void MODULE_Destroy(MODULE *self);

    int MODULE_Serve(MODULE *self);

    #ifdef __cplusplus

}

#endif

#endif /* __MODULE__ */

///////////////////////////////////////////////////////////////////////////////

//module.c

#include "module.h"

struct _MODULE

{

    int privateData;

};

static int module_ImplementService(MODULE *self)

{

     return ++self->privateData;

}

MODULE *MODULE_Create(int data)

{

    MODULE *module = (MODULE *)malloc(sizeof(MODULE));

    module->privateData = data;

    return module;

}

void MODULE_Destroy(MODULE *self)

{

    if (self != NULL)

    {

        free(self);

     }

}

int MODULE_Serve(MODULE *self)

{

     return (self != NULL) ? module_ImplementService(self) : 0;

}

///////////////////////////////////////////////////////////////////////////////

//test_module.c

#include "module.h" //客户要使用MODULE这个模块

TEST(test_module, case_serve_ok)

{

     MODULE *module = MODULE_Create(1); //把MODULE类实例化,即创建对象

     EXPECT_EQ(2, MODULE_Serve(module)); //使用MODULE提供的服务

     MODULE_Destroy(module); //销毁对象

}

说明:

1、TEST是模块的客户(Client)之一。建议让测试作为新增模块的第一个客户。

2、本例中MODULE类理论上可以被实例化任意多次(当然实际上会受到内存的限制),然而某些应用可能要求某个类只能实例化一次,另外还有一种类型的类叫实用类,请看接下来的介绍。

2、单例类

单例类顾名思义就是类只能有一个实例。说到单例,有个设计模式不得不提,那就是单例模式(Singleton):保证一个类仅有一个实例,并提供一个访问它的全局访问点。

关于单例的实际例子就在我们身边,例如,单例就像谈恋爱要专一一样,在我们心里有一个女朋友类,它应该只能有一个实例^_^。再举个靠谱点的例子,请试一下多次运行Windows任务管理器,在界面上是不是只有一个窗口?我猜这就是单例模式的应用。

单例类可进一步分为饿汉式和懒汉式两种,这里暂不展开介绍。

1、UML示例

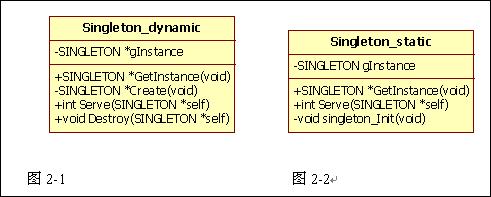

如图2为单例类。

2、C代码示例

说明:

图2-1和图2-2皆为单例类,二者的区别在于是否运行时动态分配内存。图2-1的私有方法Create表示以动态malloc方式创建对象,需要Destroy方法;图2-2则采用静态分配的方式,无需Destroy。

对应图2-1代码如下:

///////////////////////////////////////////////////////////////////////////////

//singleton.h

struct _SINGLETON;

typedef struct _SINGLETON SINGLETON;

SINGLETON *SINGLETON_GetInstance(void);

void SINGLETON_Destroy(SINGLETON *self);

int SINGLETON_Serve(SINGLETON *self);

///////////////////////////////////////////////////////////////////////////////

// singleton.c

#include "singleton.h"

struct _SINGLETON

{

    char privateData[0];

};

static SINGLETON *gInstance = NULL;

static SINGLETON *singleton_Create(void)

{

    SINGLETON *singleton = (SINGLETON *)malloc(sizeof(SINGLETON));

    assert(singleton != NULL);

    return singleton;

}

SINGLETON *SINGLETON_GetInstance(void)

{

    if (NULL == gInstance)

    {

        gInstance = singleton_Create();

    }

    return gInstance;

}

void SINGLETON_Destroy(SINGLETON *self)

{

    if ((self != NULL) && (self == gInstance))

    {

        free(gInstance);

        gInstance = NULL;

    }

}

///////////////////////////////////////////////////////////////////////////////

//test_singleton.c

TEST(test_singleton, case_only_one_instance)

{

    SINGLETON *instance1 = SINGLETON_GetInstance();

     SINGLETON *instance2 = SINGLETON_GetInstance();

     EXPECT_EQ((int)instance1, (int)instance2);

    SINGLETON_Destroy(instance1);

     SINGLETON_Destroy(instance2);

}

对应图2-2代码如下:

///////////////////////////////////////////////////////////////////////////////

//singleton.h

struct _SINGLETON;

typedef struct _SINGLETON SINGLETON;

SINGLETON *SINGLETON_GetInstance(void);

int SINGLETON_Serve(SINGLETON *self);

///////////////////////////////////////////////////////////////////////////////

// singleton.c

#include "singleton.h"

struct _SINGLETON

{

    char privateData[0];

};

static SINGLETON gInstance = {0};

static void singleton_Init(void)

{

    memset(&gInstance, 0, sizeof(SINGLETON));

}

SINGLETON *SINGLETON_GetInstance(void)

{

    singleton_Init();

    return &gInstance;

}

3、实用类

实用类是无实例的类,它是一组方法的集合。这是网上偶尔看到的,我还不确定“实用类”这一称谓是否通用,有待考究。不过在C程序里面这样的模块应该是最常见的了。如常用库math、string等不妨可理解为实用类。

1、UML示例

2、C代码示例

///////////////////////////////////////////////////////////////////////////////

//utility.h

int UTILITY_Serve1(void);

int UTILITY_Serve2(int para);

模块化C代码与UML对象模型之间的映射(2)——抽象类与继承

今天继续写模块化C代码与UML类图的转换,所举例子也许粗糙,主要是演示一下思路,时间允许的话我会尽量按正式的产品开发质量要求来完善代码示例。

1.4 抽象类与继承

抽象类是指继承关系树中位于树枝节点的用于被继承的类,如图1.5所示。抽象类具有以下特点:

(1)不能被实例化,所以没有Create或GetInstance方法;

(2)抽象类中方法可以没有实现体,称为抽象方法,它必须被子类重写。

(3)如果类中包含抽象方法,则必须定义为抽象类。

顺便说一下,图中void *privateData是类的私有字段,可以利用这个字段扩展功能或简单忽略之。后面有机会再举例说明。

另外,I_DEV是类DEV实现的一组操作集合,公开给用户,这就是接口,下一节再详细举例说明。

UML示例:

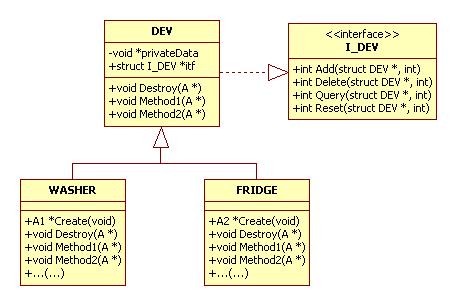

图1.5 抽象类

C代码示例:

///////////////////////////////////////////////////////////////////////////////

//inheritance_utils.h

#undef CONTAINING_RECORD

#define CONTAINING_RECORD(address, type, field) \

((type *)( (char *)(address) - (unsigned long)(&((type*)0)->field)))

///////////////////////////////////////////////////////////////////////////////

//DEV.h

/* 定义设备操作接口*/

struct I_DEV{

    int (*Add)(struct DEV *, int somePara);

    int (*Delete)(struct DEV *, int somePara);

    int (*Query)(struct DEV *, int somePara);

    int (*Reset)(struct DEV *, int somePara);

};

/* 定义设备类*/

struct DEV{

    void (*Destroy)(struct DEV *);

    void (*Method1)(struct DEV *);

    void (*Method2)(struct DEV *);

    const struct I_DEV *itf; /* 接口*/

    void *privateData;

};

//抽象类不能实例化,没有Create

void DEV_Init(struct DEV *DEV, const struct I_DEV *itf); //注意init方法职责是初始化而非实例化

void DEV_Destroy(struct DEV *self);

void DEV_Method1(struct DEV *self);//Method1是具体方法,DEV.c中实现Method1

//Method2是抽象方法,DEV.c中没有Method2实现体

///////////////////////////////////////////////////////////////////////////////

//DEV.c

#include "DEV.h"

void DEV_Init(struct DEV *DEV, const struct I_DEV *itf)

{

    assert(DEV != NULL);

    memset(DEV, 0, sizeof *DEV);

    DEV->itf = itf;

    DEV->Method1 = DEV_Method1;

}

void DEV_Destroy(struct DEV *self)

{

    if (self != NULL)

   {

        free(self);

    }

}

void DEV_Method1(struct DEV *self)

{

    printf("hello, I'm concrete method!\r\n");

}

///////////////////////////////////////////////////////////////////////////////

//WASHER_DEV.h

struct WASHER; /* 隐藏具体类的细节*/

struct WASHER *WASHER_Create(int type, int id, char *name);

//…

///////////////////////////////////////////////////////////////////////////////

//WASHER.c

#include "DEV.h"

#include “WASHER_DEV.h”

/* 定义WASHER设备类*/

struct WASHER

{

    int type;

    int id;

    char *name;

    struct DEV DEV; //继承DEV类

    void *moreData;

};

/* 实现I_DEV接口*/

static int WASHER_Add(struct DEV *DEV, int somePara)

{

    struct WASHER *WASHER;

    WASHER = CONTAINING_RECORD(DEV, struct WASHER, DEV);

    DEV->privateData = WASHER;

    printf("[WASHER_Add]type = %d, id = %d, name = %s\r\n", WASHER->type, WASHER->id, WASHER->name);

    return 0;

}

static int WASHER_Query(struct DEV *DEV, int somePara)

{

    struct WASHER *WASHER = (struct WASHER *)DEV->privateData;

    printf("[WASHER_Query]type = %d, id = %d, name = %s\r\n", WASHER->type, WASHER->id, WASHER->name);

    return 0;

}

struct I_DEV WASHERItf = {

    WASHER_Add,

    NULL,

    WASHER_Query,

    NULL,

};

/* 派生类实现基类的抽象方法*/

static void WASHER_DEV_Method2(struct DEV *self)

{

    printf("hello, I'm abstract method, implemented by WASHER.\r\n");

}

static void WASHER_setup_DEV(struct WASHER *WASHER)

{

    DEV_Init(&WASHER->DEV, &WASHERItf);

    WASHER->DEV.Method2 = WASHER_DEV_Method2;

}

static void WASHER_init(struct WASHER *self, int type, int id, char *name)

{

    memset(self, 0, sizeof(struct WASHER));

    self->type = type;

    self->id;

    self->name = name;

    WASHER_setup_DEV(self);

}

struct WASHER *WASHER_Create(int type, int id, char *name)

{

    struct WASHER *WASHER = (struct WASHER *)malloc(sizeof(struct WASHER));

    WASHER_init(WASHER, type, id, name);

    return WASHER;

}

///////////////////////////////////////////////////////////////////////////////

//test_WASHER_DEV.c

#include "WASHER_DEV.h"

TEST(test_DEV_inheritance, test_demo)

{

    int type = 3;

    int id = 1;

    char *name = "WASHER";

    struct WASHER * WASHER = WASHER_Create(type, id, name);

    // Usually register WASHER first. Here’s just a demo…

    //针对接口/抽象编程

    struct DEV *DEV = &(WASHER->DEV);

    EXPECT_EQ(0, DEV->itf->Add(DEV, 0xff));

    EXPECT_EQ(0, DEV->itf->Query(DEV, 0xff));

    DEV->Method1(DEV);

    DEV->Method2(DEV);

}

//e.g. user: bd = add(type, id, "DEVname"); query(bd, para);
