活动图是UML用于对系统的动态行为建模的另一种常用工具，它描述活动的顺序，展现从一个活动到另一个活动的控制流。活动图在本质上是一种流程图。

概述

虽然活动图与状态图都是状态机的表现形式，但是两者还是有本质区别：活动图着重表现从一个活动到另一个活动的控制流，是内部处理驱动的流程；而状态图着重描述从一个状态到另一个状态的流程，主要有外部事件的参与。

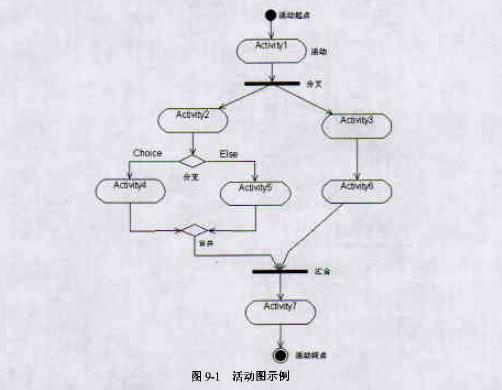

1、活动图的图形表示

在UML中，活动图表示成圆角矩形。

2、活动图与流程图的区别

(1)、流程图着重描述处理过程，它的主要控制结构是顺序、分支和循环，各个处理过程之间有严格的顺序和时间关系。而活动图描述的是对象活动的顺序关系所遵循的规则，它着重表现的是系统的行为，而非系统的处理过程。

(2)、活动图能够表示并发活动的情形，而流程图不行。

(3)、活动图是面向对象的，而流程图是面向过程的。

活动图的组成元素

UML的活动图中包含的图形元素有动作状态、活动状态、动作流、分支与合并、分叉与汇合、泳道和对象流等。

1、动作状态

动作状态是指原子的，不可中断的动作，并在此动作完成后通过完成转换转向另一个状态。动作状态有如下特点：

(1)、动作状态是原子的，它是构造活动图的最小单位。

(2)、动作状态是不可中断的。

(3)、动作状态是瞬时的行为。

(4)、动作状态可以有入转换，入转换既可以是动作流，也可以是对象流。动作状态至少有一条出转换，这条转换以内部的完成为起点，与外部事件无关。

(5)、动作状态与状态图中的状态不同，它不能有入口动作和出口动作，更不能有内部转移。

(6)、在一张活动图中，动作状态允许多处出现。

UML中动作状态用平滑的圆角矩形表示。

2、活动状态

活动状态用于表达状态机中的非原子的运行，其特点如下：

(1)、活动状态可以分解成其他子活动或者动作状态。

(2)、活动状态的内部活动可以用另一个活动图来表示。

(3)、和动作状态不同，活动状态可以有入口动作和出口动作，也可以有内部转移。

(4)、动作状态是活动状态的一个特例，如果某个活动状态只包括一个动作，那么它就是一个动作状态。

UML中活动状态和动作状态的图标相同，但是活动状态可以在图标中给出入口动作和出口动作等信息。

3、动作流

与状态图不同，活动图的转换一般都不需要特定事件的触发。与状态图的转换相同，活动图的转换也用带箭头的直线表示，箭头的方向指向转入的方向。

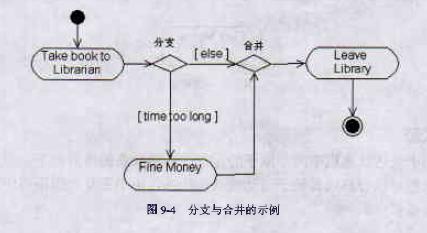

4、分支与合并

UML中分支与合并用空心的小菱形表示。

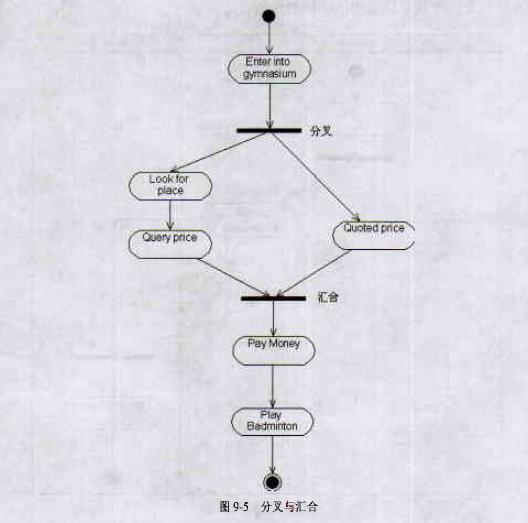

4、分叉与汇合

对象在运行时可能会存在两个或多个并发运行的控制流，为了对并发的控制流建模，UML中引入了分叉与汇合的概念。分叉用于将动作流分为两个或多个并发运行的分支，而汇合则用于同步这些并发分支，以达到共同完成一项事务的目的。

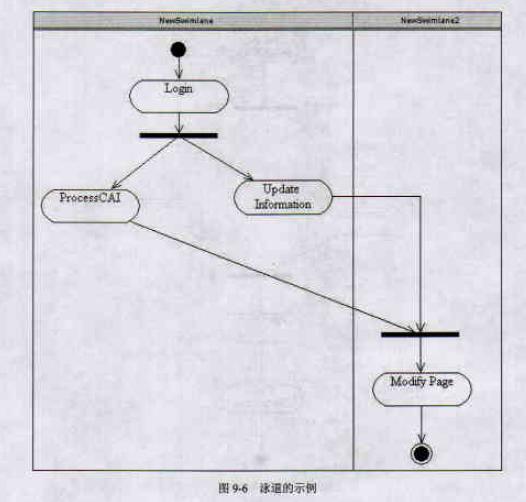

5、泳道

泳道将活动图中的活动划分为若干组，并把每一组指定给负责这组活动的业务组织，即对象。在活动图中，泳道区分了负责活动的对象，它明确地表示了哪些活动是由哪些对象进行的。在包含泳道的活动图中，每个活动只能明确地属于一个泳道。

泳道是用垂直实线绘出，垂直线分隔的区域就是泳道。在泳道的上方可以给出泳道的名字或对象的名字，该对象负责泳道内的全部活动。泳道没有顺序，不同泳道中的活动既可以顺序进行也可以并发进行，动作流和对象流允许穿越分隔线。

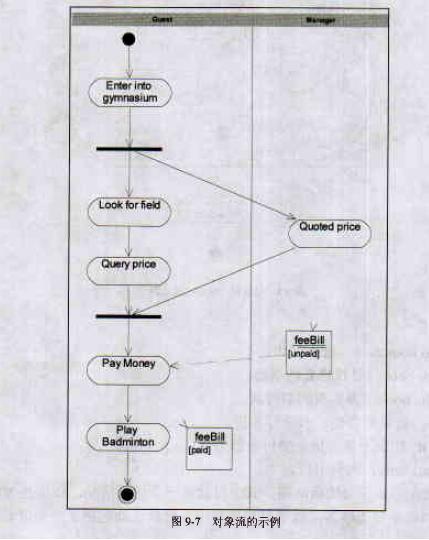

6、对象流

对象流是动作状态或者活动状态与对象之间的依赖关系，表示动作使用对象或动作对对象的影响。用活动图描述某个对象时，可以把涉及到的对象放置在活动图中并用一个依赖将其连接到进行创建、修改和撤销的动作状态或者活动状态上，对象的这种使用方法就构成了对象流。

对象流中的对象有以下特点：

(1)、一个对象可以由多个动作操作。

(2)、一个动作输出的对象可以作为另一个动作输入的对象。

(3)、在活动图中，同一个对象可以多次出现，它的每一次出现表面该对象正处于对象生存期的不同时间点。

对象流用带有箭头的虚线表示。如果箭头是从动作状态出发指向对象，则表示动作对对象施加了一定的影响。施加的影响包括创建、修改和撤销等。如果箭头从对象指向动作状态，则表示该动作使用对象流所指向的对象。

状态图中的对象用矩形表示，矩形内是该对象的名称，名称下的方括号表明对象此时的状态。

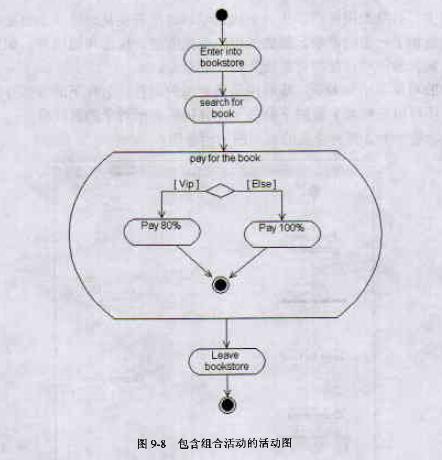

活动的分解

一个活动可以分为若干个动作或子活动，这些动作和子活动本身又可以组成一个活动图。不含内嵌活动或动作的活动称之为简单活动，嵌套了若干活动或动作的活动称为组合活动。组合活动有自己的名字和相应的子活动图。
