状态机视图

状态机视图是一个类对象所可能经历的所有历程的模型图。状态机由对象的各个状态和连接这些状态的转换组成。每个状态对一个对象在其生命期中满足某种条件的一个时间段建模。当一个事件发生时,它会触发状态间的转换,导致对象从一种状态转化到另一新的状态。与转换相关的活动执行时,转换也同时发生。状态机用状态图来表达。

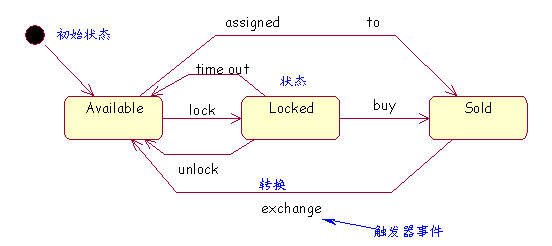

图 3–5 是票这一对象的状态图。初始状态是 Available 状态。在票开始对外出售前,一部分票是给预约者预留的。当顾客预定票,被预定的票首先处于锁定状态,此时顾客仍有是否确实要买这张票的选择权,故这张要票可能出售给顾客也可能因为顾客不要这张票而解除锁定状态。如果超过了指定的期限顾客仍未做出选择,此票被自动解除锁定状态。预约者也可以换其他演出的票,如果这样的话,最初预约票也可以对外出售。

状态图可用于描述用户接口、设备控制器和其他具有反馈的子系统。它还可用于描述在生命期中跨越多个不同性质阶段的被动对象的行为,在每一阶段该对象都有自己特殊的行为。
