NET Remoting 在医疗保险采集系统中的应用与研究


2009-06-12 作者:胡志平 华平澜 郭淼 来源:网络



摘  要 为了构建医疗保险数据采集系统,本文从软件实现技术方面探讨了利用分布式应用技术.NET Remoting 去实现远程对象访问的可行性。文中描述了本地过程调用和远程过程调用的原理以及.NET Remoting的体系结构并探讨了利用.NET Remoting 技术开发分布式系统的模型。最后文中详细阐述了采用.NET Remoting 技术开发医疗保险数据采集系统,从而提高了系统的灵活性与可扩展性并解决了采用其他技术时遇到的版本更新与部署困难等问题。

关键词 .NET Remoting技术;分布式程序;医疗保险采集系统

以往北京医疗保险采集系统远程访问采用DCOM(分布式组件对象模型)技术。随着系统版本的更新,采用DCOM技术的系统暴露出了大量的缺陷,如部署困难以及新旧版本更新时容易产生DLL地狱问题。.NET Remoting是DCOM的一种升级。它提供了一种允许对象通过应用程序域与另一对象进行交互的框架,并扩展了通过远程访问对象实现分布式应用程序的模型。

1  .NET Remoting结构及原理

1.1  本地过程调用原理

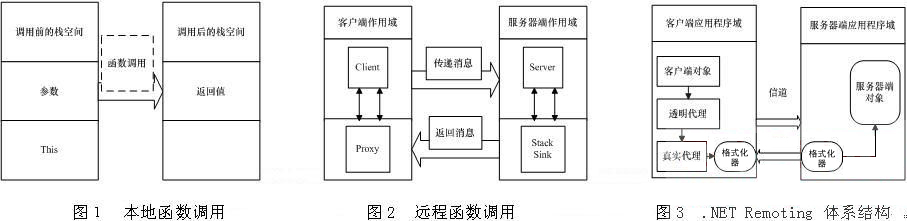

本地过程调用是通过栈实现的。系统调用过程前首先将过程的参数压入到栈中,在过程被执行时将栈中的参数取出作为过程的本地变量,并将其返回的结果压入栈中,这样就完成了一次过程的调用。如图1所示。

1.2  远程过程调用原理

不同的应用程序是无法共享同一个线程栈的,因此不同的应用程序之间的过程调用应当采用基于消息的调用机制。在客户端通过代理对象将过程调用信息封装到一个消息对象中,再根据需要将这些消息对象转化成某个格式的数据流发送到远程对象所在的应用程序域中。当经过格式化的消息到达服务器后,首先从消息中还原出对象,之后在远程对象所在的应用程序域中构建出相应的过程调用栈,此时就可以按照传统的基于栈的过程调用机制完成过程的调用,返回结果的传递则按照之前的方法反向重复一遍。如图2所示。

1.3  .NET Remoting 体系结构

.NET Remoting 服务器应用程序域由传输通道、序列化格式器,服务端对象组成,客户端应用程序域由客户端对象、代理、传输信道、序列化格式器组成。客户端代理负责在客户端处理基于栈的参数传递模式到基于消息的参数传递模式的转换。格式化器负责将消息对象转换成可在网络上传输的数据流,并将其发送到服务器。透明代理是远程对象的精确副本,真实代理接受透明代理创建的消息并将其通过信道传递到远程对象。.NET Remoting 体系结构如图3所示。

2  应用.NET Remoting 开发分布式系统模型

分布式程序由若干个可以独立执行的程序模块组成,它们分布于一个分布式处理系统的多台计算机上被同时执行。它有两个特点:分布性和通信性。开发分布式系统首先是系统应用层次的划分,N层应用程序将数据库服务、业务逻辑与用户界面分开。这样不仅实现了不同功能模块的分布式执行从而提高了系统得可扩展性同时也在保证客户端功能的前提下,为用户提供一个简洁的界面因此在应用程序修改时只需要对应用服务器进行修改,而不用修改客户端应用程序,从而简化了应用系统的开发、更新和升级工作。应用.NET Remoting 开发N层分布式系统模型如图4所示。



4  .NET Remoting开发分布式系统模式

3  北京医疗保险数据采集系统的开发

3.1  北京医疗保险数据采集系统体系结构

医疗保险数据采集系统主要实现各区、街道及公司的参加医疗保险人员的信息采集。系统由数据采集客户端、数据处理服务器、数据存储服务器及安全服务器四部分组成如图5所示。系统各部分的功能如下:

(1) 数据采集客户端:各街道、区的主要负责人通过数据采集客户端汇总本地区的参加医疗保险人员的基本信息。

(2) 业务处理服务器:汇总的人员信息通过业务处理服务器完成数据的处理。如在人员信息修改时完成数据的更新、报盘。

(3) 数据存储服务器:完成数据的存储与一致性校验。

(4) 系统安全服务器:保障数据采集系统的安全。

5 医疗保险数据采集系统体系结构

3.2  .NET Remoting在数据采集系统中的应用

3.2.1  异构数据库访问

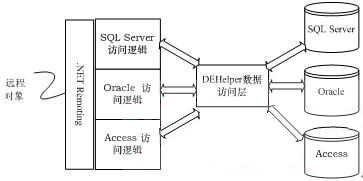

6 数据访问结构

异构数据库访问包括两个层:访问逻辑层、数据库访问层。访问逻辑层负责完成数据访问时用到的标准SQL语句的编码并调用数据访问层中的方法及通过应用.NET Remoting 技术对外提供远程对象。数据访问层负责完成异构数据库的访问。这样的设计结构在很大程度上实现了异构数据库的统一管理与访问。如图6所示。

3.2.2 实现远程对象

访问逻辑层中的对象通过.NET Remoting技术实现为远程对象。实现方法如下:

namespace Capinfo.Bjmedicare.DataCollection.SqlService { public class ParamService :MarshalByRefObject,IParamService { //实现数据访问逻辑的方法 public DataSet GetParameterDataSet(string tableName) {… 配置文件: <service>   <wellknown mode="SingleCall" type="Capinfo.Bjmedicare.DataCollection.SqlService" objectUri="CommonService.rem"/> </service>…

3.2.3 客户端访问

客户端访问远程对象通过两个层访问。ServiceFactory 层实现远程对象的激活,并返回远程对象的引用。Facade层采用界面模式包装ServiceFactory层返回的远程对象并通过自身定义的方法统一调用远程对象的方法访问数据库从而为业务逻辑层提供服务。如图7所示。

图7  客户端访问远程对象结构

4  结束语

通过本文的介绍可以看出.NET Remoting 技术具有很强的灵活性和可扩展性。它提供新的解决分布式系统的方法。在实现医疗保险数据采集系统中,应用.NET Remoting 避免了应用DCOM带来的部署及版本更新时遇到的问题,提高了系统得可靠性、可扩展性及易于维护。总体上取得了较好的效果。

参考文献

[1]谭政,蔡明.基于XML 与.NET Remoting的分布式异构数据库转化.微计算机信息,2006,22(7-3):230

[2] 李玉凯,朱有产,秦金磊..NET Remoting 及其在SCADA主站系统中的应用.计算机工程,2006,32(19):246

[3]李东升..NET Remoting 在分布式数据库查询中的应用.苏州市职业大学学报,2006,17(2):70

[4]蔡跃进,王美清.基于.NET Remoting 的通用分布计算模型,福州大学学报,2006,34(5):652
