| 继续上一篇《HTML5
WebSocket 技术介绍》的内容，本篇将以示例说明WebSocket的使用，这个示例同时结合了TWaver
HTML5的使用，场景如下：后台提供拓扑数据，并以JSON格式通过WebSocket推送到各个客户端，客户端获取到拓扑信息后，通过TWaver
HTML5的Network组件呈现于界面，客户端可以操作网元，操作结果通过WebSocket提交到后台，后台服务器更新并通知所有的客户端刷新界面，此外后台服务器端还会不断产生告警，并推送到各个客户端更新界面。
大体结构

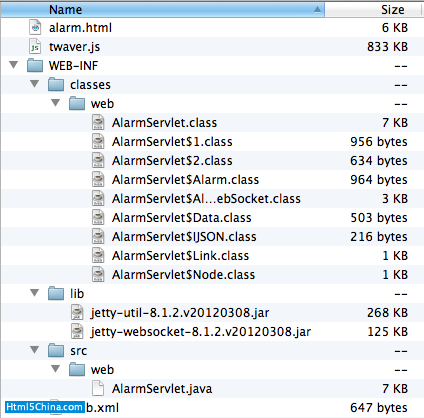

jetty目录结构

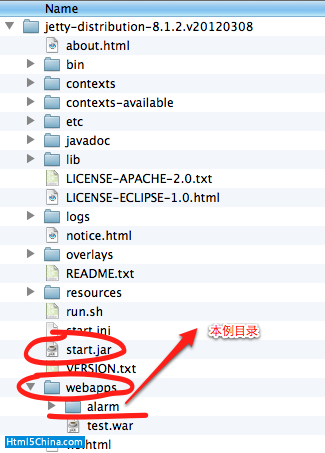

jetty下载解压后是下面的结构，运行start.jar（java -jar
start.jar）启动jetty服务器，web项目可以发布在/webapps目录中，比如本例目录/webapps/alarm/
后台部分
后台使用jetty，其使用风格延续servlet的api，可以按Serlvet的使用和部署方式来使用，本例中主要用到三个类
WebSocketServlet – WebSocket服务类
WebSocket – 对应一个WebSocket客户端
WebSocket.Conllection – 代表一个WebSocket连接
WebSocketServlet
全名为org.eclipse.jetty.websocket.WebSocketServlet，用于提供websocket服务，继承于HttpServlet，增加了方法public
WebSocket doWebSocketConnect(HttpServletRequest request,
String protocol)，在客户端第一次请求websocket连接时会调用该方法，如果允许建立连接，则返回一个WebSocket实例对象，否则返回null。
本例中将定义一个AlarmServlet类，继承于WebSocketServlet，并实现doWebSocketConnect方法，返回一个AlarmWebSocket实例，代表一个客户端。
AlarmServlet
AlarmWebSocket中有个clients属性，用于维持一个客户端（AlarmWebSocket）列表，当与客户端建立连接时，会将客户端对应的AlarmWebSocket实例添加到这个列表，当客户端关闭时，则从这个列表中删除。
|
public class AlarmServlet
extends org.eclipse.jetty.websocket.WebSocketServlet
{
private final Set<AlarmWebSocket> clients;//保存客户端列表
public AlarmServlet() {
initDatas();//初始化数据
}
@Override
public WebSocket doWebSocketConnect(HttpServletRequest
request, String protocol) {
return new AlarmWebSocket();
}
//...
} |
AlarmWebSocket
来看看AlarmWebSocket的实现，这里定义的是一个内部类，实现了接口org.eclipse.jetty.websocket.WebSocket.OnTextMessage的三个方法：onOpen/onMessage/onClose，这三个方法分别在连接建立，收到客户端消息，关闭连接时回调，如果需要向客户端发送消息，可以通过Connection#sendMessage(…)方法，消息统一使用JSON格式，下面是具体实现：
|
class AlarmWebSocket implements org.eclipse.jetty.websocket.WebSocket.OnTextMessage
{
WebSocket.Connection connection;
@Override
public void onOpen(Connection connect) {
this.connection = connect;
clients.add(this);
sendMessage(this, "reload", loadDatas());
}
@Override
public void onClose(int code, String message) {
clients.remove(this);
}
@Override
public void onMessage(String message) {
Object json = JSON.parse(message);
if(!(json instanceof Map)){
return;
}
//解析消息，jetty中json数据将被解析成map对象
Map map = (Map)json;
//通过消息中的信息，更新后台数据模型
...
//处理消息，通知到其他各个客户端
for(AlarmWebSocket client : clients){
if(this.equals(client)){
continue;
}
sendMessage(client, null, message);
}
}
}
private void sendMessage(AlarmWebSocket client,
String action, String message){
try {
if(message == null || message.isEmpty()){
message = "\"\"";
}
if(action != null){
message = "{\"action\":\""
+ action + "\", \"data\":"
+ message + "}";
}
client.connection.sendMessage(message);
} catch (IOException e) {
e.printStackTrace();
}
}
|
后台配置
后台配置如serlvet相同，这里设置的url名称为/alarmServer
XML/HTML Code复制内容到剪贴板
|
<?xml version="1.0" encoding="UTF-8"?>
<web-app
xmlns="http://java.sun.com/xml/ns/javaee"
xmlns:xsi="http://www.w3.org/2001/XMLSchema-instance"
xsi:schemaLocation="http://java.sun.com/xml/ns/javaee
http://java.sun.com/xml/ns/javaee/web-app_3_0.xsd"
metadata-complete="false"
version="3.0">
<servlet>
<servlet-name>alarmServlet</servlet-name>
<servlet-class>web.AlarmServlet</servlet-class>
<load-on-startup>1</load-on-startup>
</servlet>
<servlet-mapping>
<servlet-name>alarmServlet</servlet-name>
<url-pattern>/alarmServer</url-pattern>
</servlet-mapping>
</web-app> |
前台部分
看看前台的大体结构，创建websocket连接，监听相关事件，比如onmessage事件，可以收到后台发送的信息（JSON格式），解析后更新到界面，详细的处理函数将稍后介绍
|
function init(){
window.WebSocket = window.WebSocket || window.MozWebSocket;
if (!window.WebSocket){
alert("WebSocket not supported by this browser");
return;
}
var websocket = new WebSocket("ws://127.0.0.1:8080/alarm/alarmServer");
websocket.onopen = onopen;
websocket.onclose = onclose;
websocket.onmessage = onmessage;
...
}
function onmessage(evt){
var data = evt.data;
if(!data){
return;
}
data = stringToJson(data);
if(!data){
return;
}
...
}
function jsonToString(json){
return JSON.stringify(json);
}
function stringToJson(str){
try{
str = str.replace(/\'/g, "\"");
return JSON.parse(str);
}catch(error){
console.log(error);
}
} |
WebSocket前后台流程
业务实现
数据模型
本例需要用到三种业务类型，节点，连线和告警，后台分别提供了实现类，并定义了名称，位置，线宽等属性，此外还提供了导出json数据的功能。
|
interface IJSON{
String toJSON();
}
class Data{
String name;
public Data(String name){
this.name = name;
}
}
class Node extends Data implements IJSON{
public Node(String name, double x, double y){
super(name);
this.x = x;
this.y = y;
}
double x, y;
public String toJSON(){
return "{\"name\":\"" +
name + "\", \"x\":\""
+ x + "\",\"y\":\""
+ y + "\"}";
}
}
class Link extends Data implements IJSON{
public Link(String name, String from, String to,
int width){
super(name);
this.from =from;
this.to = to;
this.width = width;
}
String from;
String to;
int width = 2;
public String toJSON(){
return "{\"name\":\"" +
name + "\", \"from\":\""
+ from + "\", \"to\":\""
+ to + "\", \"width\":\""
+ width + "\"}";
}
}
class Alarm implements IJSON{
public Alarm(String elementName, String alarmSeverity){
this.alarmSeverity = alarmSeverity;
this.elementName = elementName;
}
String alarmSeverity;
String elementName;
@Override
public String toJSON() {
return "{\"elementName\": \""
+ elementName + "\", \"alarmSeverity\":
\"" + alarmSeverity + "\"}";
}
} |
后台维持三个数据集合，分别存放节点，连线和告警信息，此外elementMap以节点名称为键，便于节点的快速查找
|
Map<String,
Data> elementMap = new HashMap<String, AlarmServlet.Data>();
List<Node> nodes = new ArrayList<AlarmServlet.Node>();
List<Link> links = new ArrayList<AlarmServlet.Link>();
List<Alarm> alarms = new ArrayList<AlarmServlet.Alarm>();
|
初始化数据
在servlet构造中，我们添加了些模拟数据，在客户端建立连接时(AlarmWebSocket#onOpen(Connection
connection))，后台将节点连线和告警信息以JSON格式发送到前台（sendMessage(this,
“reload”, loadDatas());）
|
public AlarmServlet()
{
initDatas();
...
}
public void initDatas() {
int i = 0;
double cx = 350, cy = 230, a = 250, b = 180;
nodes.add(new Node("center", cx, cy));
double angle = 0, perAngle = 2 * Math.PI/10;
while(i++ < 10){
Node node = new Node("node_" + i, cx +
a * Math.cos(angle), cy + b * Math.sin(angle));
elementMap.put(node.name, node);
nodes.add(node);
angle += perAngle;
}
i = 0;
while(i++ < 10){
Link link = new Link("link_" + i, "center",
"node_" + i, 1 + random.nextInt(10));
elementMap.put(link.name, link);
links.add(link);
}
}
private String loadDatas(){
StringBuffer result = new StringBuffer();
result.append("{\"nodes\":");
listToJSON(nodes, result);
result.append(", \"links\":");
listToJSON(links, result);
result.append(", \"alarms\":");
listToJSON(alarms, result);
result.append("}");
return result.toString();
}
class AlarmWebSocket implements org.eclipse.jetty.websocket.WebSocket.OnTextMessage
{
...
@Override
public void onOpen(Connection connect) {
this.connection = connect;
clients.add(this);
sendMessage(this, "reload", loadDatas());
}
...
} |
初始数据前台展示
初始数据通过后台的sendMessage(…)方法推送到客户端，客户端可以在onmessage回调函数中收到，本例我们使用twaver
html5组件来展示这些信息。TWaver组件的使用流程一如既往，先作数据转换，将JSON数据转换成TWaver的网元类型，然后填充到ElementBox数据容器，最后关联上Network拓扑图组件，代码如下：
|
<!DOCTYPE html>
<html>
<head>
<title>TWaver HTML5 Demo - Alarm</title>
<script type="text/javascript" src="./twaver.js"></script>
<script type="text/javascript">
var box, network, nameFinder;
function init(){
network = new twaver.network.Network();
box = network.getElementBox();
nameFinder = new twaver.QuickFinder(box, "name");
var networknetworkDom = network.getView();
networkDom.style.width = "100%";
networkDom.style.height = "100%";
document.body.appendChild(networkDom);
windowwindow.WebSocket = window.WebSocket || window.MozWebSocket;
if (!window.WebSocket){
alert("WebSocket not supported by this browser");
return;
}
var websocket = new WebSocket("ws://127.0.0.1:8080/alarm/alarmServer");
...
websocket.onmessage = onmessage;
}
...
function onmessage(evt){
var data = evt.data;
if(!data){
return;
}
data = stringToJson(data);
if(!data){
return;
}
var action = data.action;
if(!action){
return;
}
if(action == "alarm.clear"){
box.getAlarmBox().clear();
return;
}
datadata = data.data;
if(!data){
return;
}
if(action == "reload"){
. reloadDatas(data);
return;
}
if(action == "alarm.add"){
newAlarm(data)
return;
}
if(action == "node.move"){
modeMove(data);
return;
}
}
function reloadDatas(datas){
box.clear();
var nodes = datas.nodes;
var links = datas.links;
var alarms = datas.alarms;
for(var i=0,l=nodes.length; i < l; i++){
var data = nodes[i];
var node = new twaver.Node();
node.setName(data.name);
node.setCenterLocation(parseFloat(data.x), parseFloat(data.y));
box.add(node);
}
for(var i=0,l=links.length; i < l; i++){
var data = links[i];
var from = findFirst(data.from);
var to = findFirst(data.to);
var link = new twaver.Link(from, to);
link.setName(data.name);
link.setStyle("link.width", parseInt(data.width));
box.add(link);
}
var alarmBox = box.getAlarmBox();
for(var i=0,l=alarms.length; i < l; i++){
newAlarm(alarms[i]);
}
}
function findFirst(name){
return nameFinder.findFirst(name);
}
function newAlarm(data){
var element = findFirst(data.elementName);
var alarmSeverity = twaver.AlarmSeverity.getByName(data.alarmSeverity);
if(!element || !alarmSeverity){
return;
}
addAlarm(element.getId(), alarmSeverity, box.getAlarmBox());
}
function addAlarm(elementID,alarmSeverity,alarmBox){
var alarm = new twaver.Alarm(null, elementID,alarmSeverity);
alarmBox.add(alarm);
}
function modeMove(datas){
for(var i=0,l=datas.length; i<l; i++){
var data = datas[i];
var node = findFirst(data.name);
if(node){
var x = parseFloat(data.x);
var y = parseFloat(data.y);
node.setCenterLocation(x, y);
}
}
}
...
</script>
</head>
<body onload="init()" style="margin:0;"></body>
</html> |
界面效果
后台推送告警，前台实时更新
增加后台推送告警的代码，这里我们在后台起了一个定时器，每隔两秒产生一条随机告警，或者清除所有告警，并将信息推送给所有的客户端
后台代码如下：
|
public AlarmServlet()
{
...
Timer timer = new Timer();
timer.schedule(new TimerTask() {
@Override
public void run() {
if(random.nextInt(10) == 9){
alarms.clear();
sendMessage ("alarm.clear", "");
return;
}
sendMessage("alarm.add", randomAlarm());
}
}, 0, 2000);
}
public void sendMessage(String action, String message) {
for(AlarmWebSocket client : clients){
sendMessage(client, action, message);
}
}
private Random random = new Random();
private Data getRandomElement(){
if(random.nextBoolean()){
return nodes.get(random.nextInt(nodes.size()));
}
return links.get(random.nextInt(links.size()));
}
String[] alarmSeverities = new String[]{"Critical",
"Major", "Minor", "Warning",
"Indeterminate"};
private String randomAlarm(){
Alarm alarm = new Alarm(getRandomElement().name,
alarmSeverities[random.nextInt(alarmSeverities.length)]);
alarms.add(alarm);
return alarm.toJSON();
} |
前台代码：
客户端接收到消息后，需要对应的处理，增加对”alarm.clear”和”alarm.add”的处理，这样告警就能实时更新了
|
function onmessage(evt){
...
if(action == "alarm.clear"){
box.getAlarmBox().clear();
return;
}
data = data.data;
if(!data){
return;
}
...
if(action == "alarm.add"){
newAlarm(data)
return;
}
...
} |
客户端拖拽节点，同步到其他客户端
最后增加拖拽同步，监听network网元拖拽监听，在网元拖拽放手后，将节点位置信息发送给后台
前台代码：
|
network.addInteractionListener(function(evt){
var moveEnd = "MoveEnd";
if(evt.kind.substr(-moveEnd.length) == moveEnd){
var nodes = [];
var selection = box.getSelectionModel().getSelection();
selection.forEach(function(element){
if(element instanceof twaver.Node){
var xy = element.getCenterLocation();
nodes.push({name: element.getName(), x: xy.x, y:
xy.y});
}
});
websocket.send(jsonToString({action: "node.move",
data: nodes}));
}
}); |
后台接收到节点位置信息后，首先更新后台数据（节点位置），然后将消息转发给其他客户端，这样各个客户端就实现了同步操作
后台代码：
|
class AlarmWebSocket
implements org.eclipse.jetty.websocket.WebSocket.OnTextMessage
{
...
@Override
public void onMessage(String message) {
Object json = JSON.parse(message);
if(!(json instanceof Map)){
return;
}
Map map = (Map)json;
Object action = map.get("action");
Object data = map.get("data");
if("node.move".equals(action)){
if(!(data instanceof Object[])){
return;
}
Object[] nodes = (Object[])data;
for(Object nodeData : nodes){
if(!(nodeData instanceof Map) || !((Map)nodeData).containsKey("name")
|| !((Map)nodeData).containsKey("x") ||
!((Map)nodeData).containsKey("y")){
continue;
}
String name = ((Map)nodeData).get("name").toString();
Data element = elementMap.get(name);
if(!(element instanceof Node)){
continue;
}
double x = Double.parseDouble(((Map)nodeData).get("x").toString());
double y = Double.parseDouble(((Map)nodeData).get("y").toString());
((Node)element).x = x;
((Node)element).y = y;
}
}else{
return;
}
for(AlarmWebSocket client : clients){
if(this.equals(client)){
continue;
}
sendMessage(client, null, message);
}
}
} |
完整代码
代码：webSocketDemo
结构：
|
