嵌入式软件设计(3)--ARM程序设计

202 次浏览     评价:
 2018-6-5

编辑推荐:
本文来自于CSDN,讲解了ARM汇编语言的伪操作、宏指令和伪指令,ARM汇编语言程序设计等。

ARM汇编语言的伪操作、宏指令和伪指令

ARM汇编语言源程序中语句一般由指令、伪操作、宏指令和伪指令构成。

其中,伪操作是指ARM汇编程序中的助记符,在源程序转变为汇编程序的时候被处理,而不是在计算机运行期间被程序执行;宏指令是一段独立的程序代码,通过伪操作进行定义,可以进行宏替换,其仅仅在调用时用宏体插入到源程序中;伪指令也是一种特殊的指令助记符,但是其不是在处理器运行期间由及其运行,而是在汇编时被转换为合适的机器指令替换为ARM或者Thumb指令,从而实现真正的指令操作。

ADS编译环境下的伪操作和伪指令

相关内容属于手册的部分,因此需要时查阅相关手册即可。

ARM伪指令

ARM伪指令是为了编程的方便而设计出来的一种指令,其可以在源程序进行汇编时将相关指令转变为等效的ARM指令。

ARM伪指令共有四条,分别为ADR伪指令、ADRL伪指令、LDR伪指令、NOP伪指令。

ADR伪指令

通常,编译器通过一条ADD指令或者SUB指令来实现ADR伪指令的功能。若不能够用一条指令实现,则产生错误,编译失败。

其格式大致与ADD指令或者是SUB指令相同。

ADRL伪指令

其与ADR最大的区别是ADRL有更大的地址读取能力。其他都是相似的。因此,一条ADRL指令可能需要多条SUB或者ADD指令才能完成。因为ARM指令的第二操作数的地址范围比ADRL取址范围小。

LDR伪指令

LDR伪指令用于加载32位的立即数或者一个地址到指定寄存器。在汇编编译源程序时,LDR伪指令被编译器替代为一条合适的指令。若加载的常数未超出MOV或者MVN的范围,则使用MOV或者MVN指令代替该LDR伪指令,否则汇编器将常量放入文字池,并使用一条程序相对偏移的LDR指令从文字池中读出常量。

与ARM指令的LDR相比,伪指令的LDR的参数中有=号存在。

NOP伪指令

NOP伪指令的重要功能是用于延时操作。其在汇编时被代替成ARM中的空操作。例如MOV R1,R1 等。

ARM汇编语言程序设计

ARM汇编中的文件格式

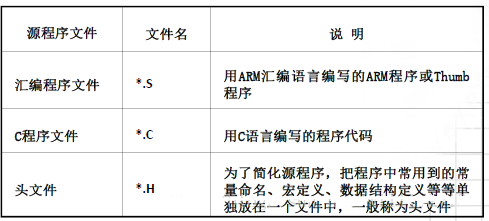

ARM程序源文件主要有三种格式,具体的情况说明如下:

ARM汇编语言语句格式

值得注意的是,ARM汇编语言中的最开头是符号,接着是指令|伪操作|伪指令,末尾处可以添加注释。

只要将任何指令放在开头,ARM汇编都会认为其为符号。

ARM汇编语言程序格式

ARM汇编语言是以段为单位进行源文件组织的。

段又分为数据段和代码段。其中数据段至少要有一个,代码段可以有非负的若干整数。

在源程序经过汇编处理后生成一个可执行的映像文件。其包含三个部分的内容:

一个或者多个代码段,其通常是只读的;

零个或者多个包含初始值的数据段,这些数据段通常是可读写的;

零个或者多个不包含初始值的数据段,这些数据段通常也是可以读写的,值得注意的是,这类数据在经过编译之后只会在内存中保留地址,而不会被存储数据等其他信息。

嵌入式C语言程序设计技巧

变量定义

在变量声明的时候,为了节省空间的需要,最好把所有相同类型的变量放在一起定义,同时这样可以优化存储器布局。

同时,值得注意的是,对于局部变量类型的定义,使用short或者char来定义变量并不总是比int节省空间。由于ARM执行的是32位的运算,因此有时int类型的变量声明更加具有优势。

变量定义时,从精简程序的角度,程序眼总是竭力避免使用冗余变量。但是有时使用冗余变量可以减少存储器访问的次数,从而提高系统的性能。

参数传递

为了使C语言程序和汇编程序能够相互调用,因此定义了统一的函数过程调用标准ATPCS。ATPCS定义了寄存器组中的{R0-R3}作为参数传递和结果返回寄存器,如果参数数目超过4个,则要使用堆栈的方式进行函数或者参数的传递。

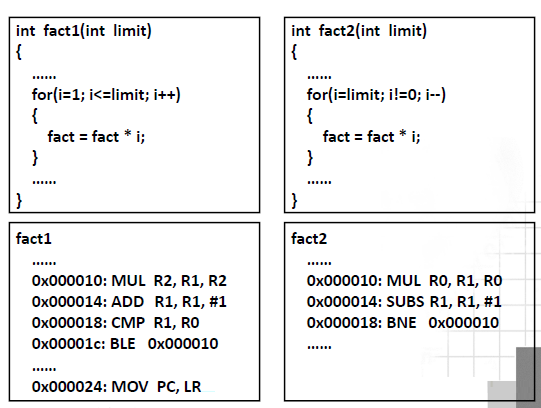

循环条件

不同的循环条件,通过汇编执行时,即使完成的是相同的任务,有时也会有不同的系统性能表现。

C与汇编语言混合编程

寄存器的使用规则

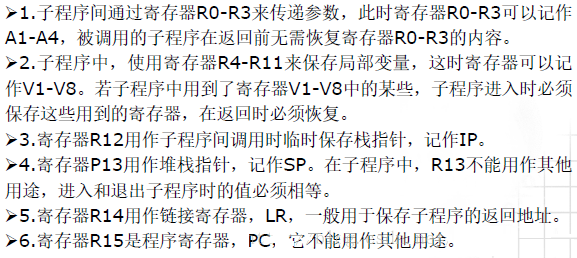

在ATPCS标准之下,寄存器的使用遵循以下规则:

数据栈的使用规则

ATPCS规定数据栈均为FD(满递减)类型,并且对数据栈的操作是8字节对其的。此句话如何理解?

参数的使用规则

当参数不超过4个时,可以使用寄存器R0-R3进行参数传递;当参数超过4个时,剩余参数使用数据栈来传递参数。入栈的顺序和参数顺序相反,即最后一个字数据先入栈。

(为何说此处是参数个数可变的参数传递)

而之后的存在参数个数固定的子程序参数传递??

当结果为一个32位的整数时,可以通过寄存器R0返回;结果为一个64位整数时,可以通过寄存器R0和R1返回,因此类推。那么如果是一个160位数呢?当然,如果可能的话

C和ARM汇编程序间相互调用

在C和ARM汇编程序之间的相互调用必须遵守ATPCS规则。

此注意相互调用主要有三个方面的内容:

1. 汇编程序对C全局变量的访问;

2. 在C语言程序中调用汇编程序;

3. 在汇编语言中调用C语言程序;

汇编程序对C全局变量的访问

可以通过使用IMPORT关键词在汇编语言中对全局变量的调用进行声明。

在C语言程序中调用汇编程序

一切胜在不言中:

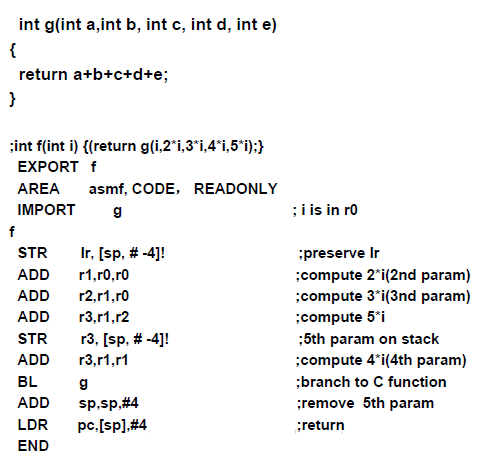

在汇编语言中调用C语言程序

需要在汇编语言调用该程序之前,在汇编语言程序中使用IMPORT伪操作来声明该C程序。同时,在汇编程序中通过BL指令来调用子程序。

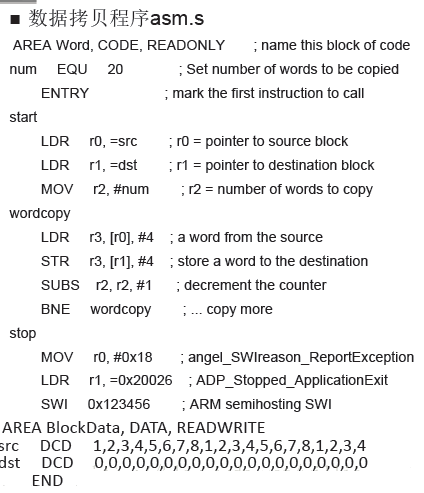

基于ADS环境的软件开发实例

详情根据实际内容进行ADS环境之下的软件开发。
