前言

Autosar架构下arxml文件作为通用数据库文件，在数据传输和存储中起到关键作用。行业上其实有一些arxml的工具可以将arxml转换成dbc，再将dbc转换成自己想要的数据，但是拿到的数据是不完整的，arxml有一些数据dbc是没有的，也根据缺少的数据直接到ARXML拿，不用硬解ARXML。

想要解析ARXML的最好的方法就是对原始数据进行处理。网上有一些python的库推荐，如xml.etree.ElementTree等，我试用了下，arxml的层级关系太多了感觉处理起来不太自由。

于是我决定用python的正则表达式来解析，因为知道了所需数据存放的结构体，就可以通过正则表达式快速定位获取数据，而且可以自由的获取arxml的任意数据片段，按照自己的规则解析。

正则表达式相关学习点这里

一、Container-I-PDU概念引入

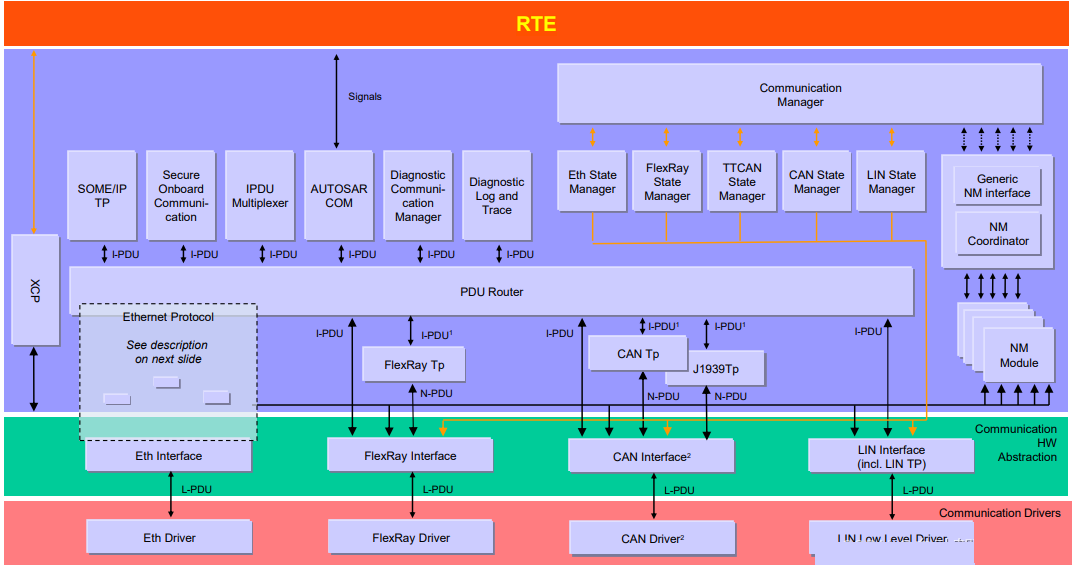

1、下图为autosar的协议栈，可以看出具备多种类型的PDU：
Dcm-I-PDU、General-Purpose-PDU、
General-Purpose-I-PDU、I-Signal-I-PDU、Multiplexed-I-PDU、
NM-PDU、N-PDU、User-Defined-PDU、User-Defined-I-PDU、
XCP-PDU、J1939-Dcm-I-PDU 和 Secured-I-PDU。

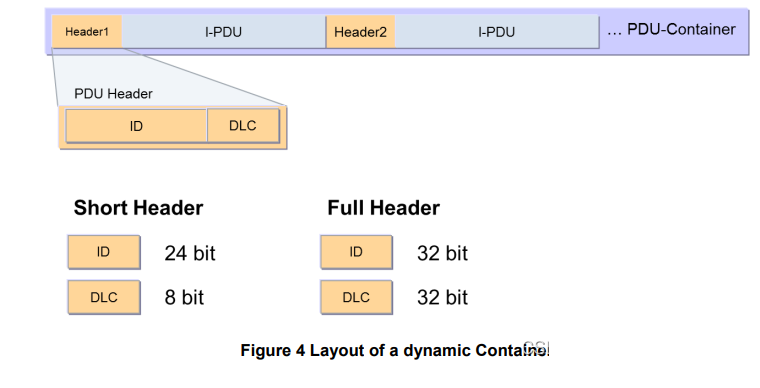

2、而Container-I-PDU 是一种在 AUTOSAR 中使用的数据单元，用于封装其他类型的 PDU（Protocol Data Unit）。它是一种容器，可以包含不同类型的 PDU 作为其成员。Container-I-PDU 的主要目的是将多个 PDU 组合成一个逻辑单元进行传输。通过将多个 PDU 打包到一个 Container-I-PDU 中，可以减少通信开销，并提高通信效率。

3、虽然有Container-I-PDU的概念，但是不代表I-PDU就一定需要通过Container-I-PDU去传输，因此也有两种传输方式。

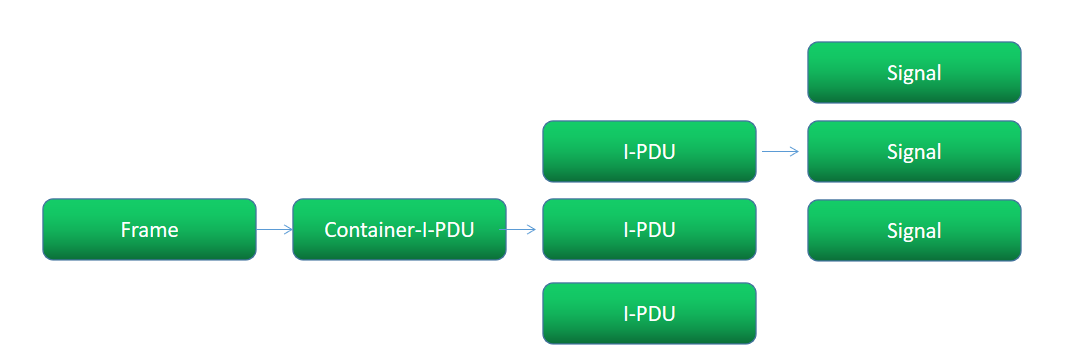

1）通过Container-I-PDU打包传输：

如果是通过Container-I-PDU打包发出则需要先找到Container-I-PDU，再找到I-PDU，最后才能找到Signal。

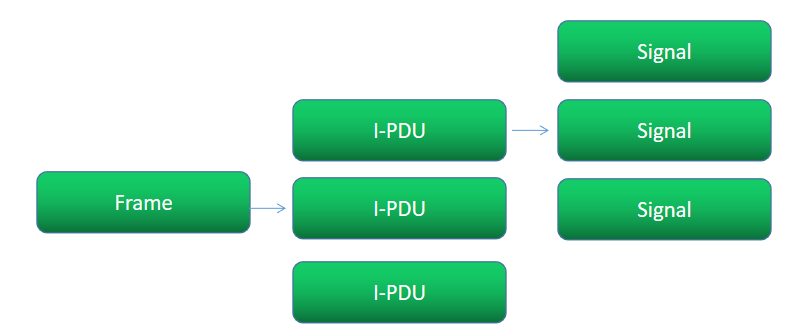

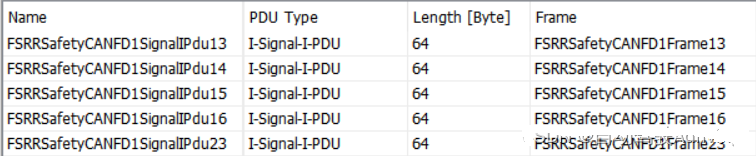

2）不通过Container-I-PDU打包传输：

如果是直接通过I-PDU发出，则直接找到I-PDU,再找到Signal。

二、以文本形式读取ARXML文件

import re
file_path = r'C:\Users\Desktop\Demo.arxml'
# ============读取Arxml文件============
with open(file_path, 'r') as file:
    # 读取文件内容
    arxml_data = file.read()

三、解析Frame的基本参数

1、下面是arxml的片段其中就包括了CAN报文的名称DMS_ADCANFD_FrP01，寻址模式STANDARD，通讯协议CAN-FD，以及报文ID554；

2、我们查找报文相关的参数就可以通过查找<CAN-FRAME-TRIGGERING...>数据片段</CAN-FRAME-TRIGGERING>来获取arxml中的数据片段，再进行更详细的匹配获取其余数据。

匹配片段中的<FRAME-REF DEST="CAN-FRAME">../报文名称</FRAME-REF>来获得报文名称；

匹配片段中的<CAN-ADDRESSING-MODE>帧类型</CAN-ADDRESSING-MODE>来获得帧类型；

匹配片段中的<CAN-FRAME-TX-BEHAVIOR>报文类型</CAN-FRAME-TX-BEHAVIOR>来获得报文类型；

匹配片段中的<IDENTIFIER>报文ID</IDENTIFIER>来获得报文ID；

  <CAN-FRAME-TRIGGERING UUID=
"09816ea3-a46c-3b48-97f8-d9f3f92799e8">
	<SHORT-NAME>FrTrDMS
_ADCANFD_FrP01</SHORT-NAME>
	<FRAME-PORT-REFS>
	  <FRAME-PORT-REF DEST="FRAME-PORT">/
ECUSystem/DMS/DMSC/DMSCCfg/DMSCCfg/ADCANFD
/FramePort_Out</FRAME-PORT-REF>
	  <FRAME-PORT-REF DEST="FRAME-PORT">/
VectorAutosarExplorerGeneratedObjects/
ECU_INSTANCES/OtherNodes/
Connector_OtherNodes_
64e0f3f0db5999fe/framePort_
ac33e765d8d23aa9</FRAME-PORT-REF>
	</FRAME-PORT-REFS>
	<FRAME-REF DEST="CAN-FRAME"
>/Communication
/Frame/DMS_ADCANFD_FrP01</FRAME-REF>
	<PDU-TRIGGERINGS>
	  <PDU-TRIGGERING-REF-CONDITIONAL>
	    <PDU-TRIGGERING-REF DEST=
"PDU-TRIGGERING">/VehicleTopology/ADCANFD/
PhCnADCANFD/PduTrDMS_ADCANFD_050ms
_Container01</PDU-TRIGGERING-REF>
	  </PDU-TRIGGERING-REF-CONDITIONAL>
	</PDU-TRIGGERINGS>
	<CAN-ADDRESSING-MODE>STANDARD<
/CAN-ADDRESSING-MODE>
	<CAN-FRAME-TX-BEHAVIOR>CAN-FD
</CAN-FRAME-TX-BEHAVIOR>
	<IDENTIFIER>554</IDENTIFIER>
  </CAN-FRAME-TRIGGERING>

3、正则表达式处理数据

python代码：

#找出所有frame的数据片段
CANFrameNode_pattern  = r'<CAN-FRAME-TRIGGERING.
*?>(.*?)</CAN-FRAME-TRIGGERING>'
CANFrameNodes_List = re.findall(
CANFrameNode_pattern, arxml_data, re.DOTALL)
# 使用 re.DOTALL 标志使 . 匹配任意字符，包括换行符

#设置CANFrame的匹配规则：报文名称：<FRAME-REF
DEST="CAN-FRAME">(.*?)</FRAME-REF>，寻址模式
：<CAN-ADDRESSING-MODE>，报文类型CAN/CANFD：
<CAN-FRAME-TX-BEHAVIOR>，报文标识ID：<IDENTIFIER>
CANFrame_pattern = r'<FRAME-REF DEST="CAN-FRAME">
(.*?)</FRAME-REF>.*?<CAN-ADDRESSING-MODE>
(.*?)</CAN-ADDRESSING-MODE>.*?<CAN-FRAME-
\wX-BEHAVIOR>(.*?)</CAN-FRAME-\wX-BEHAVIOR>.
*?<IDENTIFIER>(.*?)</IDENTIFIER>'

#开始匹配上述参数
for CANFrameNodes in CANFrameNodes_List:
    CANFrames_match = re.findall
(CANFrame_pattern, CANFrameNodes, re.DOTALL)
# 使用 re.DOTALL 标志使 . 匹配任意字符，包括换行符
    if CANFrames_match:
   for CANFrame in CANFrames_match:
    CAN_FrameData_dict = {"FrameName"
:"","AdressingMode":'',
"Frametype":"","CanId":"","signals":[]}
            CAN_FrameData_dict[
"FrameName"] = CANFrame[0].split("/")[-1]
   CAN_FrameData_dict["AdressingMode"
] = CANFrame[1]
    CAN_FrameData_dict["Frametype"
] = CANFrame[2]
    CAN_FrameData_dic
["CanId"] = CANFrame[3]
   CAN_matrix.append(CAN_FrameData_dict)
print(CAN_matrix)

打印结果：

#打印结果只列举一个
[{'FrameName':
'DMS_ADCANFD_FrP01', 'AdressingMode'
: 'STANDARD', 'Frametype': 'CAN-FD', 'CanId':
'554', 'signals': []}]

四、解析Frame中的PDU

1、这里举例解析Frame中的Container-I-PDU和Signal-I-PDU，这里强调必须注意是否存在Container-I-PDU，因为匹配的方法不太一样。

2、下面是arxml的片段其中就包括了CAN报文的名称DMS_ADCANFD_FrP01，PDU名称PduTrDMS_ADCANFD_050ms_Container01；

3、我们查找报文相关的参数就可以通过查找<CAN-FRAME-TRIGGERING...>数据片段</CAN-FRAME-TRIGGERING>来获取arxml中的数据片段，再进行更详细的匹配获取其余数据。

匹配片段中的<FRAME-REF DEST="CAN-FRAME">../报文名称</FRAME-REF>来获得报文名称；

匹配片段中的<PDU-TRIGGERING-REF DEST="PDU-TRIGGERING"
>../PDU名称</PDU-TRIGGERING-REF>来获取PDU名称；

  <CAN-FRAME-TRIGGERING UUID=
"09816ea3-a46c-3b48-97f8-d9f3f92799e8">
	<SHORT-NAME>FrTrDMS
_ADCANFD_FrP01</SHORT-NAME>
	<FRAME-PORT-REFS>
	  <FRAME-PORT-REF DEST="FRAME-PORT">/
ECUSystem/DMS/DMSC/
DMSCCfg/DMSCCfg/ADCANFD
/FramePort_Out</FRAME-PORT-REF>
	  <FRAME-PORT-REF DEST="FRAME-PORT">/
VectorAutosarExplorerGeneratedObjects/
ECU_INSTANCES/OtherNodes/
Connector_OtherNodes_64e0f3f0db5999fe/
framePort_ac33e765d8d23aa9</FRAME-PORT-REF>
	</FRAME-PORT-REFS>
	<FRAME-REF DEST="CAN-FRAME">/
Communication/Frame/
DMS_ADCANFD_FrP01</FRAME-REF>
	<PDU-TRIGGERINGS>
	  <PDU-TRIGGERING-REF-CONDITIONAL>
	    <PDU-TRIGGERING-REF DEST=
"PDU-TRIGGERING">/VehicleTopology/ADCANFD/
PhCnADCANFD/PduTrDMS_ADCANFD_050ms_
Container01</PDU-TRIGGERING-REF>
	  </PDU-TRIGGERING-REF-CONDITIONAL>
	</PDU-TRIGGERINGS>
	<CAN-ADDRESSING-MODE>
STANDARD</CAN-ADDRESSING-MODE>
	<CAN-FRAME-TX-BEHAVIOR>CAN-
FD</CAN-FRAME-TX-BEHAVIOR>
	<IDENTIFIER>554</IDENTIFIER>
  </CAN-FRAME-TRIGGERING>

4、正则表达式处理数据

python代码：

这里的参数不和上述的《三、解析Frame的基本参数》一起匹配的原因是Frame中的Container-I-PDU的数量可能不唯一，用贪婪匹配可以匹配多个结果。

#设置PDU的匹配规则：报文名称：
<FRAME-REF DEST="CAN-FRAME">，
 PDU名称：<PDU-
TRIGGERING-REF DEST="PDU-TRIGGERING">
PDUS_pattern = r'<FRAME-REF DEST
="CAN-FRAME">(.*?)</FRAME-REF>|
<PDU-TRIGGERING-REF
 DEST="PDU-TRIGGERING">
(.*?)</PDU-TRIGGERING-REF>'

Frame_Pdus_Data = []
Pdus_data = []
#匹配FrameName和PDU
for CANFrameNode in CANFrameNodes_List:
    Frame_Pdus_dict = {
"FrameName":"","pduname":""}
    PDUS_match = re.findall
(PDUS_pattern, CANFrameNode,re.DOTALL)
    Framepdu = [match[0].split("/")[-1]
or match[1].split("/")[-1] for match
in PDUS_match if match[0] or match[1]]
    Frame_Pdus_dict[
"FrameName"] = Framepdu[0]
    Frame_Pdus_dict[
"pduname"] = Framepdu[1:]
    Frame_Pdus_Data.append
(Frame_Pdus_dict)

print(Frame_Pdus_Data)

打印结果：

#打印结果只列举一个
[{'FrameName': 'DMS_ADCANFD_FrP01',
 'pduname': ['PduTrDMS_
ADCANFD_050ms_Container01']}]

5、下面是arxml的片段其中就包括了PDU的名称CCP_
ADCANFD_020ms_
Container11，Container-I-PDU中的I-PDUPduTrCCP
_020ms_PDU00_AD，PduTrCCP_020ms
_PDU02_AD，NewPduTriggering_a1955a2b08c2a3bb；

6、我们查找报文相关的参数就可以通过查找<CONTAINER-I-PDU...>数据片段</CONTAINER-I-PDU>来获取arxml中的数据片段，再进行更详细的匹配获取其余数据。

匹配片段中的<SHORT-NAME>PDU名称</SHORT-NAME>来获得报文名称；

匹配片段中的<CONTAINED-PDU-TRIGGERING-REF
DEST="PDU-TRIGGERING"
>../IPDU名称</CONTAINED-PDU-
TRIGGERING-REF>来获取PDU名称，I-PDU可能存在多个；

<CONTAINER-I-PDU UUID=
"84de9d07-cf25-4a32-8cc4-92fd8eabcc93">
 <SHORT-NAME>CCP_ADCANFD_020ms_
Container11</SHORT-NAME>
 <LENGTH>64</LENGTH>
 <CONTAINED-PDU-TRIGGERING-REFS>
   <CONTAINED-PDU-TRIGGERING-REF DEST=
"PDU-TRIGGERING">/VehicleTopology/ADCANFD/
PhCnADCANFD/PduTrCCP_020ms_PDU00_AD</
CONTAINED-PDU-TRIGGERING-REF>
   <CONTAINED-PDU-TRIGGERING-REF DEST=
"PDU-TRIGGERING">/VehicleTopology/ADCANFD/
PhCnADCANFD/PduTrCCP_020ms_PDU02_AD</
CONTAINED-PDU-TRIGGERING-REF>
   <CONTAINED-PDU-TRIGGERING-REF DEST=
"PDU-TRIGGERING">/VehicleTopology/ADCANFD/
PhCnADCANFD/NewPduTriggering_a1955a2b08c2a3bb
</CONTAINED-PDU-TRIGGERING-REF>
 </CONTAINED-PDU-TRIGGERING-REFS>
 <CONTAINER-TIMEOUT>0</CONTAINER-TIMEOUT>
 <CONTAINER-TRIGGER>DEFAULT-
TRIGGER</CONTAINER-TRIGGER>
 <HEADER-TYPE>SHORT-HEADER</HEADER-TYPE>
 <RX-ACCEPT-CONTAINED-I-PDU>ACCEPT-
CONFIGURED</RX-ACCEPT-CONTAINED-I-PDU>
 <THRESHOLD-SIZE>0</THRESHOLD-SIZE>
</CONTAINER-I-PDU>

python代码

匹配CONTAINER-I-PDU中的PDU

#============找出
CONTAINER-I-PDU中的PDU===========
Container_PDUS_pattern
= r'<CONTAINER-I-PDU
(?: UUID="[^"]+")?>(.*?)<
/CONTAINER-I-PDU>'

#匹配具体参数获得I-PDU参数
Container_PDUS_match = re.findall(
Container_PDUS_pattern, arxml_data, re.
DOTALL)  # 使用 re.DOTALL 标志使 .
匹配任意字符，包括换行符
ISignal_PDUS_pattern = r'<SHORT-NAME>(.*?)<
/SHORT-NAME>|<CONTAINED-PDU-TRIGGERING-REF
DEST="PDU-TRIGGERING">(.*?)</CONTAINED
-PDU-TRIGGERING-REF>'

Container_PDUS = []
for Container_PDU in Container_PDUS_match:
    ISignal_PDUS = []
    ISignal_PDUS_match = re.findall
(ISignal_PDUS_pattern,
 Container_PDU, re.DOTALL)
    for ISignal_PDU in ISignal_PDUS_match:
        a = [PDU.split("/")[-1] for
PDU in ISignal_PDU if PDU !=""]
        ISignal_PDUS.extend([PDU.split
("/")[-1] for PDU in ISignal_PDU
if PDU !=""])
    Container_PDUS.append(ISignal_PDUS)

将Container-I-PDU中的iI-PDU成员整合到Frame中

#============找出
CONTAINER-I-PDU中的PDU===========
Container_PDUS_pattern
= r'<CONTAINER-I-PDU
(?: UUID="[^"]+")?>
(.*?)</CONTAINER-I-PDU>'

#匹配具体参数获得I-PDU参数
Container_PDUS_match = re.findall
(Container_PDUS_pattern, arxml_data,
 re.DOTALL)  # 使用 re.DOTALL 标志使 .
 匹配任意字符，包括换行符
ISignal_PDUS_pattern = r'<SHORT-NAME>(.*?)<
/SHORT-NAME>|<CONTAINED-PDU-TRIGGERING-REF
DEST="PDU-TRIGGERING">(.*?)<
/CONTAINED-PDU-TRIGGERING-REF>'

Container_PDUS = []
for Container_PDU in Container_PDUS_match:
    ISignal_PDUS = []
    ISignal_PDUS_match = re.findall(
ISignal_PDUS_pattern,
 Container_PDU, re.DOTALL)
    for ISignal_PDU in ISignal_PDUS_match:
        a = [PDU.split("/")[-1] for PDU
in ISignal_PDU if PDU !=""]
        ISignal_PDUS.extend([PDU.split
("/")[-1] for PDU in ISignal_PDU if PDU !=""])
    Container_PDUS.append(ISignal_PDUS)

打印结果：

#这里只举例一个结果
[{'FrameName': 'CCP_ADCANFD_FrP02',
'pduname': 'CCP_ADCANFD_020ms_
Container11'}, {'FrameName'
: 'CCP_ADCANFD_FrP02'
, 'pduname': 'PduTrCCP_020ms_PDU00_AD'},
{'FrameName': 'CCP_ADCANFD_FrP02', 'pduname':
'PduTrCCP_020ms_PDU02_AD'}, {'FrameName'
: 'CCP_ADCANFD_FrP02', 'pduname':
'NewPduTriggering_a1955a2b08c2a3bb'}]

7、拓展：假设有其他PDU，但是又不经过Container-I-PDU打包传输怎么办？直接在Frame中匹配到N-PDU或者I-Signal-PDUd等等,这种情况也很常见,大家在匹配PDU部分的时候一定要特别注意不要在Frame中匹配Container-I-PDU;

<NM-PDU UUID="f07d063e-61af-47b8-aee2-5118e0a44392">
 <SHORT-NAME>NmPDU_ADCANFD_DMS</SHORT-NAME>
 <LENGTH>8</LENGTH>
 <I-SIGNAL-TO-I-PDU-MAPPINGS>
   <I-SIGNAL-TO-I-PDU-MAPPING
 UUID="006c991f-1d37-3873-92ab-c3387a927208">
     <SHORT-NAME>isDMS_NM_BSMtoRMS_mtx</SHORT-NAME>
     <I-SIGNAL-REF DEST="I-SIGNAL">/
Communication/ISignal/
isDMS_NM_BSMtoRMS</I-SIGNAL-REF>
     <PACKING-BYTE-ORDER>MOST-
SIGNIFICANT-BYTE-FIRST</PACKING-BYTE-ORDER>
     <START-POSITION>16</START-POSITION>
     <TRANSFER-PROPERTY>TRIGGERED
</TRANSFER-PROPERTY>
   </I-SIGNAL-TO-I-PDU-MAPPING>
 </I-SIGNAL-TO-I-PDU-MAPPINGS>
 <NM-VOTE-INFORMATION>false</NM-VOTE-INFORMATION>
 <UNUSED-BIT-PATTERN>255</UNUSED-BIT-PATTERN>
</NM-PDU>

python代码：

NM_PDUS_Pattern = r'<NM-PDU
(?: UUID="[^"]+")?>.*?<SHORT-NAME
>(.*?)</SHORT-NAME>.*?</NM-PDU>'
NM_PDUs = re.findall(N_PDUS_pattern,
arxml_data,re.DOTALL)

打印结果

#这里只举例一个结果
NmPDU_ADCANFD_DMS

可以直接查找有Frame中的PDU，而且PDU里面直接有signal参数，后面会正式一起匹配Signal的参数。

五、解析PDU中的Signals

1、匹配Signal名称的mapping关系，因为PDU中的Signal名称只是Mapping Signal name，真正的名称在其他arxml片段,我也不知道autosar为什么需要这么设计，还是按照他的规则办事吧。

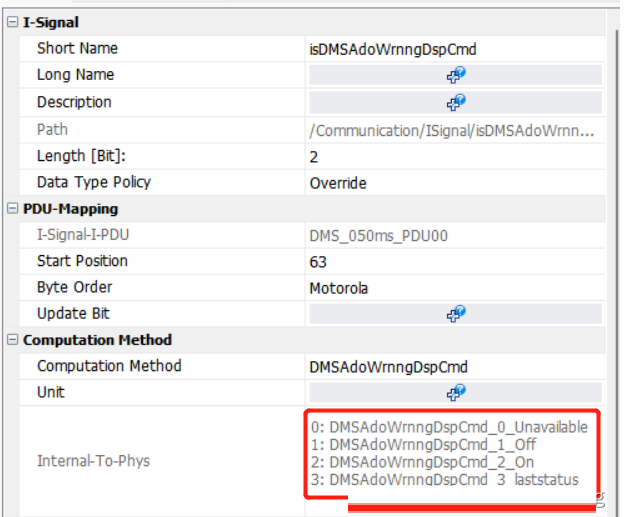

2、下面是arxml的片段其中就包括了PDU中Signal的名称ISTrisDMSAdoWrnngDspCmd_0，以及真实用到的RealSignal名称isDMSAdoWrnngDspCmd；

3、我们查找报文相关的参数就可以通过查找<I-SIGNAL-TRIGGERINGS>数据片段</I-SIGNAL-TRIGGERING>来获取arxml中的数据片段，再进行更详细的匹配获取其余数据。

匹配片段中的<SHORT-NAME>PDU中Signal名称</SHORT-NAME>来获得PDU中Mapping Signal name名称；

匹配片段中的<I-SIGNAL-REF DEST="I-SIGNAL">../RealSignal名称</I-SIGNAL-REF>来获取Real Signal name名称；

<I-SIGNAL-TRIGGERINGS>
  <I-SIGNAL-TRIGGERING UUID=
"24208cb2-a384-3cb4-b090-989665b8c45e">
  <SHORT-NAME>ISTrisDMSAdoWrnngDspCmd_0
</SHORT-NAME>
  <I-SIGNAL-PORT-REFS>
    <I-SIGNAL-PORT-REF DEST=
"I-SIGNAL-PORT">/ECUSystem/DMS/DMSC/
DMSCCfg/DMSCCfg/ADCANFD/SignalPort
_Out</I-SIGNAL-PORT-REF>
    <I-SIGNAL-PORT-REF DEST=
"I-SIGNAL-PORT">/
VectorAutosarExplorerGeneratedObjects/ECU_
INSTANCES/OtherNodes/Connector_OtherNodes_64e0
f3f0db5999fe/SP_b097681ed4394b35929180
6d796936a3_Rx</I-SIGNAL-PORT-REF>
  </I-SIGNAL-PORT-REFS>
  <I-SIGNAL-REF DEST="I-SIGNAL">/
Communication/ISignal/
isDMSAdoWrnngDspCmd</I-SIGNAL-REF>
</I-SIGNAL-TRIGGERING>

python代码

#因为PDU中的部分Signal名称有Mapping关系
，所以需要拿到Real signal name名称
signalTrig_pattern = r'<I-SIGNAL-
TRIGGERINGS>(.*?)</I-SIGNAL-TRIGGERINGS>'
signalTrig_match = re.findall(
signalTrig_pattern,arxml_data,re.DOTALL)
signalTrig_str = ""

#存在<I-SIGNAL-REF DEST="I-SIGNAL">的
<I-SIGNAL-TRIGGERINGS>片段，
才具有Mapping属性,仅有一个
for signalTrig in signalTrig_match:
if '<I-SIGNAL-REF DEST="I-SIGNAL">' in signalTrig:
        signalTrig_str= signalTrig

#匹配signal name的Mapping关系
signalRealName_pattern = r'<SHORT-NAME>
(.*?)</SHORT-NAME>|<I-SIGNAL(?:-GROUP)?-
REF DEST="I-SIGNAL(?:-GROUP)?">
(.*?)</I-SIGNAL(?:-GROUP)?-REF>'
signalRealName_match = re.findall
(signalRealName_pattern,signalTrig_str,re.DOTALL)
signalsname_map = []
for num in range(0,len(signalRealName_match),2):
    signalname_dict = {"MappingName"
:"","RealName":""}
    signalRealName = signalReal
Name_match[num:num+2]
    signalname_dict["MappingName"]
= signalRealName[0][0]
    signalname_dict["RealName"] =
 signalRealName[1][1].split("/")[-1]
    signalsname_map.append(signalname_dict)

print(signalsname_map)

打印结果

#这里只举例一个结果
[{'MappingName': 'ISTrisDMSAdoWrnngDspCmd_0
', 'RealName': 'isDMSAdoWrnngDspCmd'}]

匹配完Signal名称的Mapping关系之后，需要开始匹配PDU中的Mapping Signal name名称，并且替换Mapping Signal name为Real Signal name,因为只能通过真实的Real Signal name才能找到Signal的相关参数。

4、下面是arxml的片段其中就包括了PDU的名称PduTrDMS_050ms_PDU00，以及Mapping Signal name名称ISTrisDMSAdoWrnngDspCmd_0；

5、我们查找报文相关的参数就可以通过查找<PDU-TRIGGERING(?: UUID="[^"]+")?>数据片段</PDU-TRIGGERING>来获取arxml中的数据片段，再进行更详细的匹配获取其余数据。

匹配片段中的<SHORT-NAME>PDU名称</SHORT-NAME>来获得PDU名称；

匹配片段中的<I-SIGNAL-TRIGGERING-REF DEST="
I-SIGNAL-TRIGGERING">../Mapping Signal name名称<
/I-SIGNAL-TRIGGERING-REF>来获取Mapping Signal name名称；

<PDU-TRIGGERING UUID=
"64059ffd-36c8-3905-b0e5-8a9a874e2957">
 <SHORT-NAME>PduTrDMS_050ms_PDU00</SHORT-NAME>
   <I-PDU-PORT-REFS>
     <I-PDU-PORT-REF DEST="I-PDU-PORT">/
ECUSystem/DMS/DMSC/DMSCCfg/DMSCCfg/
ADCANFD/IPduPort_Out</I-PDU-PORT-REF>
     <I-PDU-PORT-REF DEST="I-PDU-PORT">/
VectorAutosarExplorerGeneratedObjects/
ECU_INSTANCES/OtherNodes/Connector_OtherNodes_
64e0f3f0db5999fe/PP_01fa4447d4724b9298
c6e01a29830d3a_Rx</I-PDU-PORT-REF>
   </I-PDU-PORT-REFS>
   <I-PDU-REF DEST="I-SIGNAL-I-PDU">/
Communication/Pdu/DMS_050ms_PDU00</I-PDU-REF>
   <I-SIGNAL-TRIGGERINGS>
     <I-SIGNAL-TRIGGERING-REF-CONDITIONAL>
       <I-SIGNAL-TRIGGERING-REF DEST=
"I-SIGNAL-TRIGGERING">/VehicleTopology/
ADCANFD/PhCnADCANFD/ISTrisDMSAdoWrnngDspCmd_
0</I-SIGNAL-TRIGGERING-REF>
     </I-SIGNAL-TRIGGERING-REF-CONDITIONAL>
   </I-SIGNAL-TRIGGERINGS>
</PDU-TRIGGERING>

6、匹配完Mapping Signal Name之后，顺便替换成Real Signal Name;

python代码

 #========匹配PDU Name和signals name========
 signals_pattern = r'<SHORT-NAME>(.*?)<
/SHORT-NAME>|<I-SIGNAL-TRIGGERING-REF
\b.*?>(.*?)</I-SIGNAL-TRIGGERING-REF>'
 PDUSignals_data = []
 for PDUSignals in PDUSignals_match:
     PDU_signals = []
  PDU_signals_dict = {'pduname':'','signals':[]}
     #开始查找signal的信息
     signals_match = re.findall(signals_pattern,
PDUSignals, re.DOTALL)  # 使用 re.DOTALL
标志使 . 匹配任意字符，包括换行符
   for cntr,signal_match in enumerate(signals_match):
      signalsdata_dict = {
"signalname":"","signaldata":[]}
         if cntr == 0:
      PDU_signals_dict['pduname'] = signal_match[0]
         else:
   signal_name = signal_match[1].split("/")[-1]
   for signalname_map in signalsname_map:
   #开始替换signal的名称
 if signal_name in signalname_map["MappingName"]:
       signalsdata_dict["signalname"
] = signalname_map["RealName"]
        PDU_signals.append(signalsdata_dict)

     PDU_signals_dict['signals'] = PDU_signals
     PDUSignals_data.append(PDU_signals_dict)

 print(PDUSignals_data)

打印结果

#这里只举例一个结果
[{'pduname': 'PduTrDMS_050ms_PDU00', 'signals':
[{'signalname': 'isDMSAdoWrnngDspCmd',
 'signaldata': []}]

六、解析Signal中的初始值和长度

1、下面是arxml的片段其中就包括了Signal NameisDMSAdoWrnngDspCmd，初始值InitValue2，和长度Length2；

2、我们查找报文相关的参数就可以通过查找<I-SIGNAL(?: UUID="[^"]+")?>数据片段</I-SIGNAL>来获取arxml中的数据片段，再进行更详细的匹配获取其余数据。

匹配片段中的<SHORT-NAME>Signal Name名称</SHORT-NAME>来获得Signal Name；

匹配片段中的<VALUE>初始值</VALUE>来获取Signal的初始值InitValue；

匹配片段中的<LENGTH>长度</LENGTH>来获取Signal的长度Length；

<I-SIGNAL UUID=
"5db6edd8-2ae7-3c89-9d92-3eecde037ea6">
  <SHORT-NAME>isDMSAdoWrnngDspCmd</SHORT-NAME>
  <DATA-TYPE-POLICY>OVERRIDE</DATA-TYPE-POLICY>
  <INIT-VALUE>
    <NUMERICAL-VALUE-SPECIFICATION>
      <VALUE>2</VALUE>
    </NUMERICAL-VALUE-SPECIFICATION>
  </INIT-VALUE>
  <LENGTH>2</LENGTH>
  <NETWORK-REPRESENTATION-PROPS>
    <SW-DATA-DEF-PROPS-VARIANTS>
      <SW-DATA-DEF-PROPS-CONDITIONAL>
        <BASE-TYPE-REF DEST="SW-BASE-TYPE">
/DataType/DataTypeSemantics/
SwBaseTypes/UINT2</BASE-TYPE-REF>
        <COMPU-METHOD-REF DEST="COMPU-METHOD"
>/DataType/DataTypeSemantics/
DMSAdoWrnngDspCmd</COMPU-METHOD-REF>
      </SW-DATA-DEF-PROPS-CONDITIONAL>
    </SW-DATA-DEF-PROPS-VARIANTS>
  </NETWORK-REPRESENTATION-PROPS>
  <SYSTEM-SIGNAL-REF DEST="SYSTEM-SIGNAL"
>/Signal/DMSAdoWrnngDspCmd</SYSTEM-SIGNAL-REF>
</I-SIGNAL>

python代码

有些信号是不存在初始值的，解析的时候要注意

 #匹配<I-SIGNAL></I-SIGNAL>或
者<I-SIGNAL UUID=""></I-SIGNAL>中的文本
 iSignals_pattern = r'<I-SIGNAL(?: UUID
="[^"]+")?>(.*?)</I-SIGNAL>'
 iSignals_match = re.findall(
iSignals_pattern,arxml_data,re.DOTALL)
 #匹配signal的初始值和长度的数据
 iSignalsPara_pattern = r'<SHORT-NAME>(.*?)<
/SHORT-NAME>|<VALUE>(.*?)</
VALUE>|<LENGTH>(.*?)</LENGTH>'
 iSignalsPara_data = []

 for iSignals in iSignals_match:
     signal_dict = {'signalname':''
,'initvalue':None,'length':0 }
     iSignal_match = re.findall(
iSignalsPara_pattern,iSignals,re.DOTALL)

     if len(iSignal_match) == 3:

 signal_dict['signalname'] = iSignal_match[0][0]
 signal_dict['initvalue'] = iSignal_match[1][1]
 signal_dict['length'] = iSignal_match[2][2]

#iSignal_match长度为2，说明没有匹配到initvalue
 elif len(iSignal_match) == 2:

 signal_dict['signalname'] = iSignal_match[0][0]
 signal_dict['length'] = iSignal_match[1][2]

     iSignalsPara_data.append(signal_dict)

print(iSignalsPara_data)

打印结果

#这里只举例一个结果
[{'signalname': 'isDMSAdoWrnngDspCmd'
, 'initvalue': '2', 'length': '2'}]

七、解析Signal中的起始位置

1、下面是arxml的片段其中就包括了Signal NameisDMSAdoWrnngDspCmd_mtx，初始值StartPosition63；

2、我们查找报文相关的参数就可以通过查找<I-SIGNAL-TO-PDU-MAPPINGS>片段数据</I-SIGNAL-TO-PDU-MAPPINGS>来获取arxml中的数据片段，再进行更详细的匹配获取其余数据。

匹配片段中的<SHORT-NAME>Signal Name名称</SHORT-NAME>来获得Signal Name；

匹配片段中的<START-POSITION>起始位</START-POSITION>来获取Signal的起始位StartPosition；

<I-SIGNAL-TO-PDU-MAPPINGS>
 <I-SIGNAL-TO-I-PDU-MAPPING UUID
="212b6d36-3fbb-3ecc-b3c7-7be45a4c75ff">
   <SHORT-NAME>isDMSAdoWrnngDspCmd_mtx</SHORT-NAME>
   <I-SIGNAL-REF DEST="I-SIGNAL"
>/Communication/ISignal/
isDMSAdoWrnngDspCmd</I-SIGNAL-REF>
   <PACKING-BYTE-ORDER>MOST-
SIGNIFICANT-BYTE-FIRST</PACKING-BYTE-ORDER>
   <START-POSITION>63</START-POSITION>
 </I-SIGNAL-TO-I-PDU-MAPPING>
</I-SIGNAL-TO-PDU-MAPPINGS>

python代码

 #匹配<I-SIGNAL-TO-PDU-MAPPINGS></
I-SIGNAL-TO-PDU-MAPPINGS>中的内容
，signal的START-POSITION在其中
 signal2PDUs_pattern =
r'<I-SIGNAL-TO-PDU-MAPPINGS>
(.*?)</I-SIGNAL-TO-PDU-MAPPINGS>'
 signal2PDUs_match = re.findall(
signal2PDUs_pattern,arxml_data,re.DOTALL)

 #匹配signal的真实名称和signal的start position
 startPosition_pattern = r'<I-SIGNAL(?:-GROUP)?-REF
DEST="I-SIGNAL(?:-GROUP)?">(.*?)<
/I-SIGNAL(?:-GROUP)?-REF>|
<START-POSITION>(.*?)</START-POSITION>'
 iSignalSPos_data = []

 for signal2PDU in signal2PDUs_match:
     #开始匹配
     signalSPos_match = re.findall(
startPosition_pattern,signal2PDU,re.DOTALL)
     #每个signal有2个参数，signal名称，start position
     for num in range(0,len(signalSPos_match),2):
    signalSPos_dict = {'signalname':'','startposition': 0}
    signalPara = signalSPos_match[num:num+2]
    try:
     signalname = signalPara[0][0].split("/")[-1]
     if "PDU" not in signalname.upper():
#处理signalName,因为signal是路径加名称../signalName
      signalSPos_dict['signalname'] =
 signalPara[0][0].split("/")[-1]
    signalSPos_dict['startposition'
] = signalPara[1][1]
   iSignalSPos_data.append(signalSPos_dict)
         except IndexError:

print("无法找到参数")

 print(iSignalSPos_data)

打印结果

#这里只举例一个结果
[{'signalname': 'isDMSAdoWrnngDspCmd'
, 'startposition': '63'}]

八、解析Signal中的枚举值或公式

1、每个信号都有Internal-To-phys，有些类型是TEXTTABLE，有些是LINEAR；

TEXTTABLE:

LINEAR:因此匹配方法有两种情况

情况一：TEXTTABLE类型

2、下面是arxml的片段其中就包括了Signal NameDMSAdoWrnngDspCmd，
Internal-To-phys类型TEXTTABLE，值的范围0-0，枚举值DMSAdoWrnngDspCmd_0_Unavailable
/DMSAdoWrnngDspCmd_1_Off/
DMSAdoWrnngDspCmd_2_On
/DMSAdoWrnngDspCmd_3_laststatus；

3、我们查找报文相关的参数就可以通过查找<COMPU-METHOD(?: UUID="[^"]+")?>数据片段</COMPU-METHOD>来获取arxml中的数据片段，再进行更详细的匹配获取其余数据。

匹配片段中的<SHORT-NAME>Signal Name名称</SHORT-NAME>来获得Signal Name；

匹配片段中的<LOWER-LIMIT(?: INTERVAL-TYPE="
CLOSED")?>LIMIT值区域</LOWER-LIMIT>来获得Signal值得区域范围；

匹配片段中的<VT>枚举值</VT>来获取Signal的枚举值；

<COMPU-METHOD UUID=
"26578eb7-6133-4ca0-8764-932f674899e2">
  <SHORT-NAME>DMSAdoWrnngDspCmd</SHORT-NAME>
  <CATEGORY>TEXTTABLE</CATEGORY>
  <COMPU-INTERNAL-TO-PHYS>
    <COMPU-SCALES>
      <COMPU-SCALE>
        <LOWER-LIMIT INTERVAL-TYPE="CLOSED"
>0</LOWER-LIMIT>
        <UPPER-LIMIT INTERVAL-TYPE="CLOSED"
>0</UPPER-LIMIT>
        <COMPU-CONST>
          <VT>DMSAdoWrnngDspCmd_0_Unavailable</VT>
        </COMPU-CONST>
      </COMPU-SCALE>
      <COMPU-SCALE>
        <LOWER-LIMIT INTERVAL-TYPE=
"CLOSED">1</LOWER-LIMIT>
        <UPPER-LIMIT INTERVAL-TYPE=
"CLOSED">1</UPPER-LIMIT>
        <COMPU-CONST>
          <VT>DMSAdoWrnngDspCmd_1_Off</VT>
        </COMPU-CONST>
      </COMPU-SCALE>
      <COMPU-SCALE>
        <LOWER-LIMIT INTERVAL-TYPE="CLOSED"
>2</LOWER-LIMIT>
        <UPPER-LIMIT INTERVAL-TYPE="CLOSED"
>2</UPPER-LIMIT>
        <COMPU-CONST>
          <VT>DMSAdoWrnngDspCmd_2_On</VT>
        </COMPU-CONST>
      </COMPU-SCALE>
      <COMPU-SCALE>
        <LOWER-LIMIT INTERVAL-TYPE=
"CLOSED">3</LOWER-LIMIT>
        <UPPER-LIMIT INTERVAL-TYPE=
"CLOSED">3</UPPER-LIMIT>
        <COMPU-CONST>
<VT>DMSAdoWrnngDspCmd_3_laststatus</VT>
        </COMPU-CONST>
      </COMPU-SCALE>
    </COMPU-SCALES>
  </COMPU-INTERNAL-TO-PHYS>
</COMPU-METHOD>

情况二：LINEAR类型

4、下面是arxml的片段其中就包括了Signal NameVehSpdAvg，Internal-To-phys类型LINEAR，值的范围0-32767，Offset分子0，Factor分子0.015625，Offset和Factor分母1，最终需要组合成(0-32767): (0.015625*raw) / 1；

5、我们查找报文相关的参数就可以通过查找<COMPU-METHOD(?: UUID="[^"]+")?>数据片段</COMPU-METHOD>来获取arxml中的数据片段，再进行更详细的匹配获取其余数据。

匹配片段中的<SHORT-NAME>Signal Name名称</SHORT-NAME>来获得Signal Name；

匹配片段中的<LOWER-LIMIT(?: INTERVAL-TYPE=
"CLOSED")?>Signal值区域</LOWER-LIMIT>来获得Signal值得区域范围；

匹配片段中的 <COMPU-NUMERATOR><V>
Offset分子</V><V>Factor分子</V></COMPU-NUMERATOR>来获取分子；

匹配片段中的<COMPU-DENOMINATOR><V>
分母</V></COMPU-DENOMINATOR>来获得分母；

<COMPU-METHOD UUID=
"60cf4d04-1640-4e96-a021-f6d2137d0faf">
 <SHORT-NAME>VehSpdAvg</SHORT-NAME>
 <CATEGORY>LINEAR</CATEGORY>
 <COMPU-INTERNAL-TO-PHYS>
   <COMPU-SCALES>
     <COMPU-SCALE>
       <LOWER-LIMIT INTERVAL-TYPE=
"CLOSED">0</LOWER-LIMIT>
       <UPPER-LIMIT INTERVAL-TYPE=
"CLOSED">32767</UPPER-LIMIT>
       <COMPU-RATIONAL-COEFFS>
         <COMPU-NUMERATOR>
           <V>0</V>
           <V>0.015625</V>
         </COMPU-NUMERATOR>
         <COMPU-DENOMINATOR>
           <V>1</V>
         </COMPU-DENOMINATOR>
       </COMPU-RATIONAL-COEFFS>
     </COMPU-SCALE>
   </COMPU-SCALES>
 </COMPU-INTERNAL-TO-PHYS>
</COMPU-METHOD>

python代码

#匹配<COMPU-METHOD></COMPU-METHOD>或者
<COMPU-METHOD UUID=""></COMPU-METHOD>中的文本
compuMethod_pattern = r'<COMPU-METHOD
(?: UUID="[^"]+")?>(.*?)</COMPU-METHOD>'
compuMethod_match = re.findall
(compuMethod_pattern,arxml_data,re.DOTALL)

#匹配信号名和对应的值，有枚举值或者线性值
compuMethodPara_pattern = r'<SHORT-NAME>
(.*?)</SHORT-NAME>|<CATEGORY>
(.*?)</CATEGORY>|<COMPU-SCALES>(.*?)</COMPU-SCALES>'

#匹配TEXTTABLE中的枚举值<COMPU-SCALE>,
每个<COMPU-SCALE>中有一个枚举值和枚举文本
compuScale_pattern = r'<COMPU-SCALE>
(.*?)</COMPU-SCALE>'

#匹配<COMPU-SCALE>中的枚举值和枚举文本
compuScaleEnum_pattern = r'<LOWER-LIMIT
(?: INTERVAL-TYPE="CLOSED")?>(.*?)</
LOWER-LIMIT>.*?<VT>(.*?)</VT>'

#匹配<COMPU-SCALE>值的范围
compuScaleLimit_pattern = r'<LOWER-LIMIT
(?: INTERVAL-TYPE="CLOSED")?>
(.*?)</LOWER-LIMIT>.*?<UPPER-LIMIT
(?: INTERVAL-TYPE="CLOSED")?>(.*?)</UPPER-LIMIT>'

#匹配<COMPU-SCALE>值的计算公式
compuScaleFormula_pattern = r'<V>(.*?)</V>'

compuMethodPara_data = []
for compuMethod in compuMethod_match:
    enumrate = []
    compuMethodPara_dic = {
'signalname':'','category':'',
'TEXTTABLE':[],'formula':''}
    #匹配信号名和对应的值，有枚举值或者线性值
    compuMethodPara_match = re.
findall(compuMethodPara_pattern,compuMethod,re.DOTALL)

    if len(compuMethodPara_match) == 3:
        #signalname
        compuMethodPara_dic['signalname'
] = compuMethodPara_match[0][0]

        #值的类型,是TEXTTABLE或者LINEAR
        category = compuMethodPara_match[1][1]
        compuMethodPara_dic['category'] = category

        #compuScales含有多个枚举的值和文本
        compuScales_text = compuMethodPara_match[2][2]
        #signal有枚举值
        if category == "TEXTTABLE":
            compuScales = re.findall(
compuScale_pattern,compuScales_text,re.DOTALL)

            for compuScale in compuScales:
                #查找枚举值和枚举文本
                compuScalePara = re.findall
(compuScaleEnum_pattern,compuScale,re.DOTALL)
                #字典形式存放枚举值和枚举文本
                try:
                    enumrate_dict = {
compuScalePara[0][0]:compuScalePara[0][1]}
                    enumrate.append(enumrate_dict)
                except IndexError:
                    print(compuScalePara)

            compuMethodPara_dic[
'TEXTTABLE'] = enumrate

        #信号有factor和offset
        elif category == "LINEAR":
            Limit = re.findall(compuScaleLimit
_pattern,compuMethod,re.DOTALL)
     formula = re.findall(compuScaleFormula_
pattern,compuMethod,re.DOTALL)

  if len(Limit) == 1 and len(formula) ==3:
       Limit_str = '('+Limit[0][0]+'-'+Limit[0][1]+'):'
    formula_str = '('+'phys=raw'+'*'
+formula[1]+'+'+formula[0]+')'+'/'+formula[2]
   compuMethodPara_dic['formula'] = Limit_str + formula_str

 compuMethodPara_data.append(compuMethodPara_dic)

print(compuMethodPara_data)

打印结果

[{'signalname': 'DMSAdoWrnngDspCmd', 'category':
 'TEXTTABLE', 'TEXTTABLE': [{'0':
 'DMSAdoWrnngDspCmd_0_Unavailable'}, {'1':
  'DMSAdoWrnngDspCmd_1_Off'},
{'2': 'DMSAdoWrnngDspCmd_2_On'},
  {'3': 'DMSAdoWrnngDspCmd_3_laststatus'}], 'formula': ''
 },{'signalname': 'VehSpdAvg', 'category': 'LINEAR',
  'TEXTTABLE': [], 'formula':
 '(0-32767):(phys=raw*0.015625+0)/1'}]

九、解析ARXML总结

1、注意这不是完整版的ARXML解析代码，只是提供一种方法给大家参考，还有大量的参数需要大家去学习解读autosar规范，本人也是利用下班时间自己学习，如果有什么问题请大家指出。

2、另外正则表达式并不是行业内推荐的方法，大家在操作前可以先看看Python的库matrix，我更建议使用matrix将ARXML转换成DBC，然后缺少哪些数据再去ARXML拿，拿完之后再匹配到DBC矩阵中去。

458 次浏览
