C++源码流程图分析

395 次浏览     评价:
 2018-8-6

编辑推荐:
本文来自于csdn,本文简单从下载,安装,配置几个步骤分析了C++源码流程图。

最近在做与OpenCV有关的项目,需要参考OpenCV源码的实现。起初在VS中手动查看OpenCV源码,发现简单的函数能够很快整理出该函数的层次调用关系,但是遇到一些复杂的函数时,一层一层的往下查看一会儿脑袋就大了。并且,在查看源码的过程中,发现很多底层的函数都会被重复调用,因此把函数的层次调用关系以图的形式表示出来很有必要。一方面,可以更加清晰的掌握函数的实现过程;另一方面,快速的把最底层的一些调用次数较多的函数挑选出来并加以实现,缩短项目的开发周期。

网上关于自动生成函数调用关系图的方法有很多。Linux环境下采用CodeViz+GraphViz+gcc可以自动生成函数调用关系,不过配置过程中比较麻烦;Windows环境下的方法有很多,其中大家最常用的VS中就有自动生成函数调用关系图的工具。另外还有开源利器SI(source insight),然而在SI生成的调用关系图中,当两个函数调用同一个底层函数时,该底层函数会分别出现在两个函数调用图的下面,因此这种方法也不能最快的看出那些经常被调用的底层函数。还有一种方法,也就是即将要介绍的方法:Doxygen+GraphViz+HtmlHelp自动在本地生成函数调用关系图,最终结果以html的形式表示。

1.下载

首先,下载三个软件,地址如下:

1.Doxygen:http://sourceforge.net/projects/doxygen/

2.GraphViz:http://www.graphviz.org/Download..php

3.HtmlHelp:http://www.softpedia.com/get/ Authoring - tools / Help - e - book - creators / HTM L-Help - Workshop . shtml

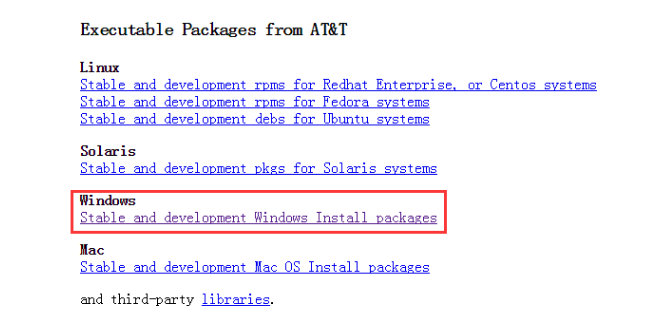

注意:Doxygen我下载的是最新的版本1.8.11。GraphViz我下载的也是最新的版本2.3.8,需要注意的是下载GraphViz时,需要选择Windows版本的安装包,如下图所示。

2.安装

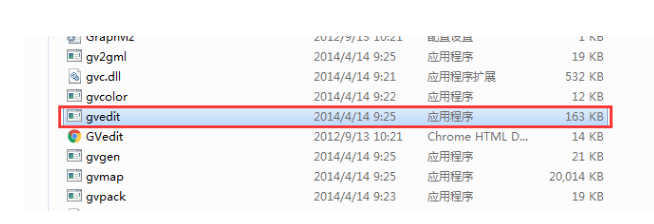

三个软件的安装都非常简单,根据提示一步步next即可。需要注意的一点是GraphViz2.3.8安装成功后,如果想打开GraphViz的界面时,需要进入bin安装目录,找到如下图所示的应用程序,打开运行即可。

3.配置

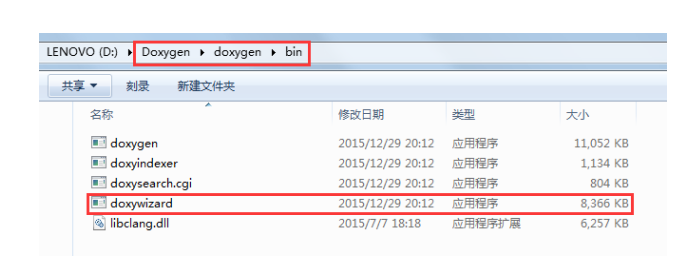

上面的下载安装搞定后,打开Doxygen应用程序,应用程序位置如下图所示。

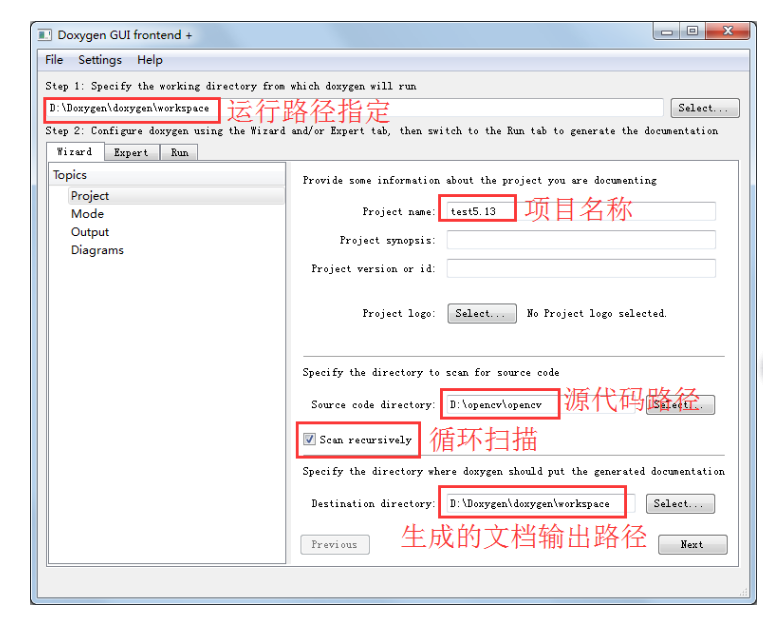

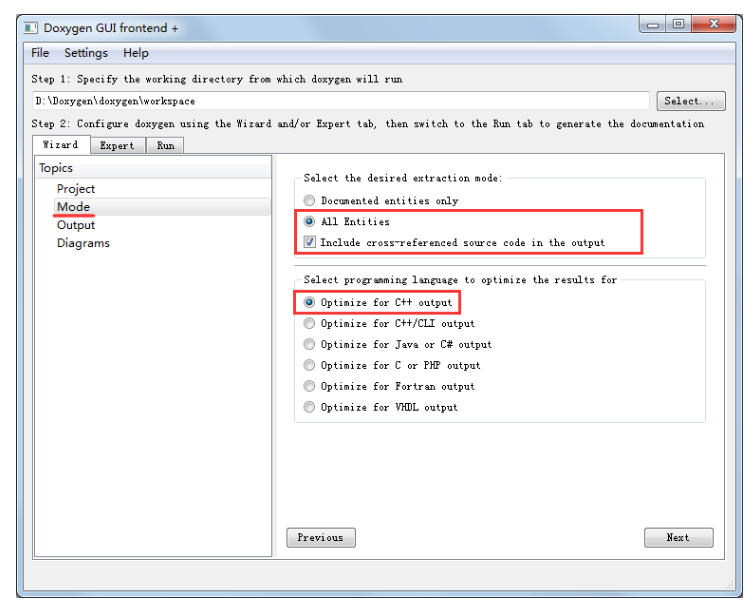

第一步:打开Doxygen GUI frontend,按下图所示方法配置(运行指定路径的workspace是自己创建的)后,点击next下一步。

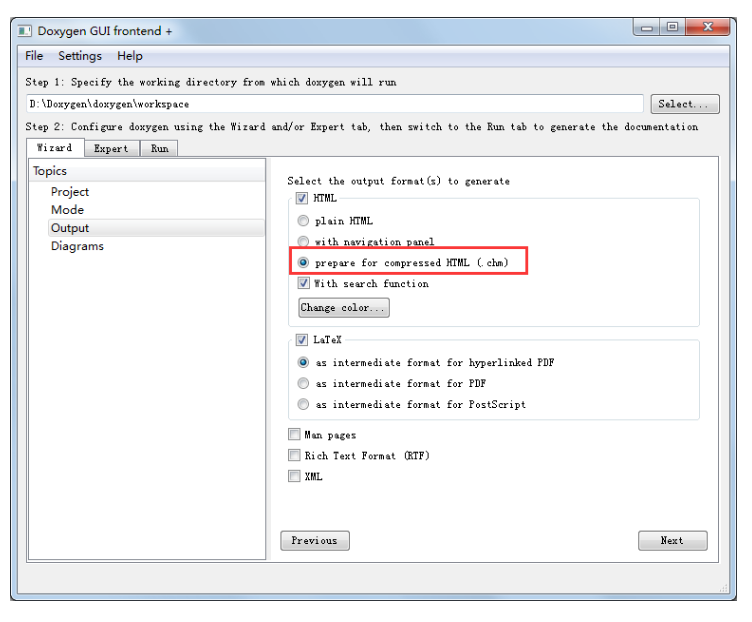

第二步:根据下图所示方法配置,点击next下一步。

第三步:根据下图所示方法配置,点击next下一步。

第四步:根据下图所示方法配置后,点击Expert标签(若继续点击next会进入Run),如下图所示。

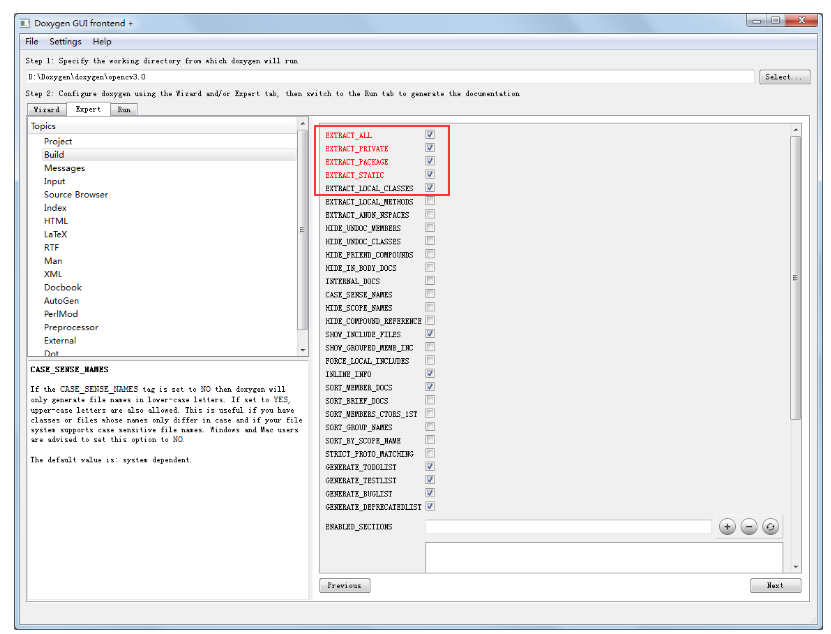

第五步:点击Expert标签,进入Build小标签下,按如下图所示方法配置。

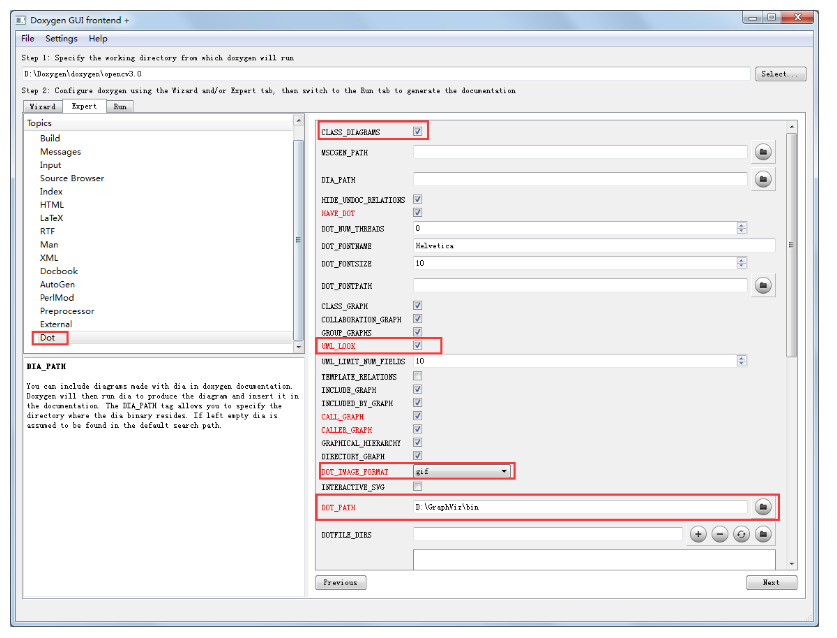

第六步:点击Expert标签下的Dot标签后,很关键的一步来了,这里就要配置我们安装的GraphViz了,按照下图所示方法配置,尤其需要注意的是在配置Dot Path时需要写到GraphViz安装目录的bin目录下,我的路径是:“D:\GraphViz\bin”。配置完成后点击next下一步。

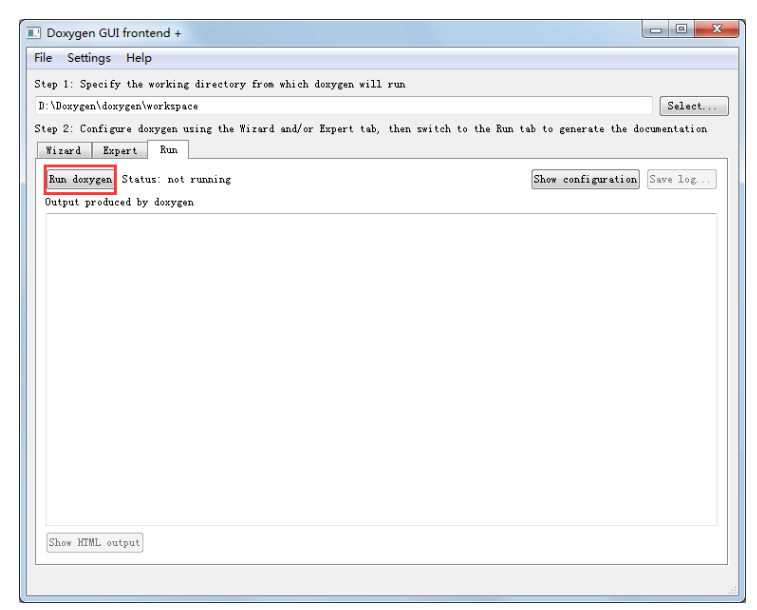

第七步:最后来到Run标签下,点击 Run Doxygen即可。如下图所示(根据你源代码的大小,等待的时间不同,直到出现finished),最后点击“Show HTML output”,转到

4.效果展示

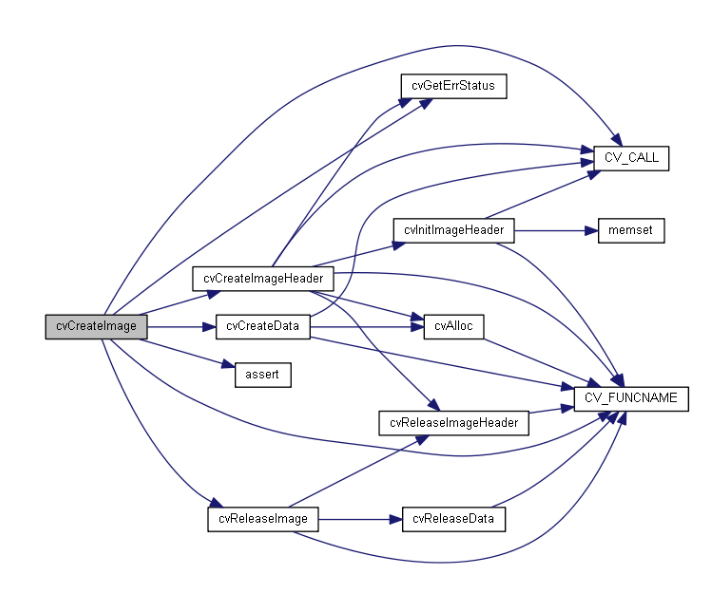

打开HTML文档输出,得到如下图所示的函数调用函数。

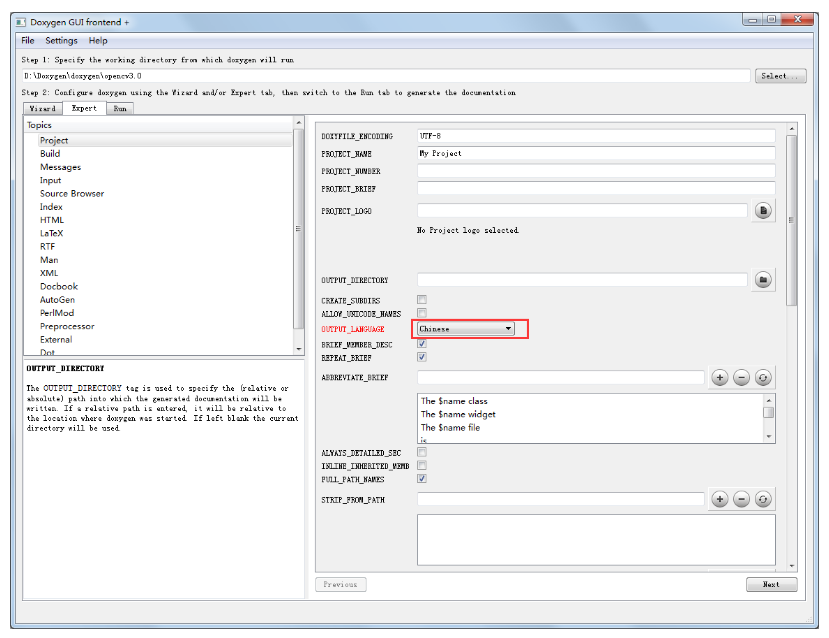

注意:如果需要中文版的在上述步骤的第五步点击Expert标签后,先进入Project标签,设置语言为Chinese即可。如下图所示。
