了解 Clang AST


  1050  次浏览      24 次
 2023-9-14

编辑推荐:
本文主要讲述了什么是 Clang AST、Clang AST 有哪些东西、怎么搭建 LLVM/Clang开发环境及通过 Clang提供的功能编写一个小工具。 希望能为大家提供一些参考或帮助。
文章来自于51CTO,由火龙果Linda编辑推荐。

Clang 作为 世界上最好的编译器前端(可能没有之一),散发着独特的令人着迷的魅力,让人无法抗拒想去更多地了解它。

通过本文,你大概能知道:

什么是 Clang AST

Clang AST 有那些东西

怎么搭建 LLVM/Clang开发环境

站在巨人的肩膀上(通过 Clang提供的功能编写一个小工具)

跟随本文的教程,你可能需要以下的基础准备:

有基本的 C/C++编程基础

直接或间接地使用过 Clang,看得懂一些命令行参数是干什么的

有一点抽象编程的思考能力

什么是 Clang AST

大家都知道 AST(Abstract Syntax Tree)是编译前端执行过程中必不可少的中间产物,你写的代码被编译器前端翻译成了一种抽象的,可用有限的语言描述的树状结构的东西。

Clang AST也没有脱离这个本质,但它跟其他编译器所生成的 AST相比多了很多非常有用的东西,这些东西可以让 Clang AST表现得就像普通的 C++代码变量,让操作 AST和从 AST获取信息非常变得非常容易。

不过在深入了解 Clang AST前,我们适当补充一些 AST相关的知识:如何用 AST来表示代码?

代码的抽象表示

代码的量和编写形式是无限的,但是 AST所能表示形式是有限的,如何用有限的形式表示无限的代码?这是一个问题。所以我们需要用一种抽象的形式来表示代码。

为了找个比较简单的研究案例,这里贡献一下拙作 enginx关于语法抽象代码的一个例子:

typedef enum {
ENGINX_BOOLEAN_VALUE = 1,
ENGINX_STRING_VALUE,
ENGINX_INT_VALUE,
ENGINX_NULL_VALUE,
ENGINX_IDENTIFIER_VALUE
} ENGINX_VALUE_TYPE;



在 enginx中,我把所有的用于表示数据的类型都归纳为一个类型:ENGINX_VALUE_TYPE,这是一种简单的抽象,这样我们在语法分析的时候,只要遇到基础数据类型,我们都可以将它归纳到这里。

同样地,Clang的 AST中,类型的表示就是 Type,具体到某个语言的类型时便可以派生出 PointerType(指针类型)、ObjCObjectType(objc对象类型)、BuiltinType(内置基础数据类型)这些表示。

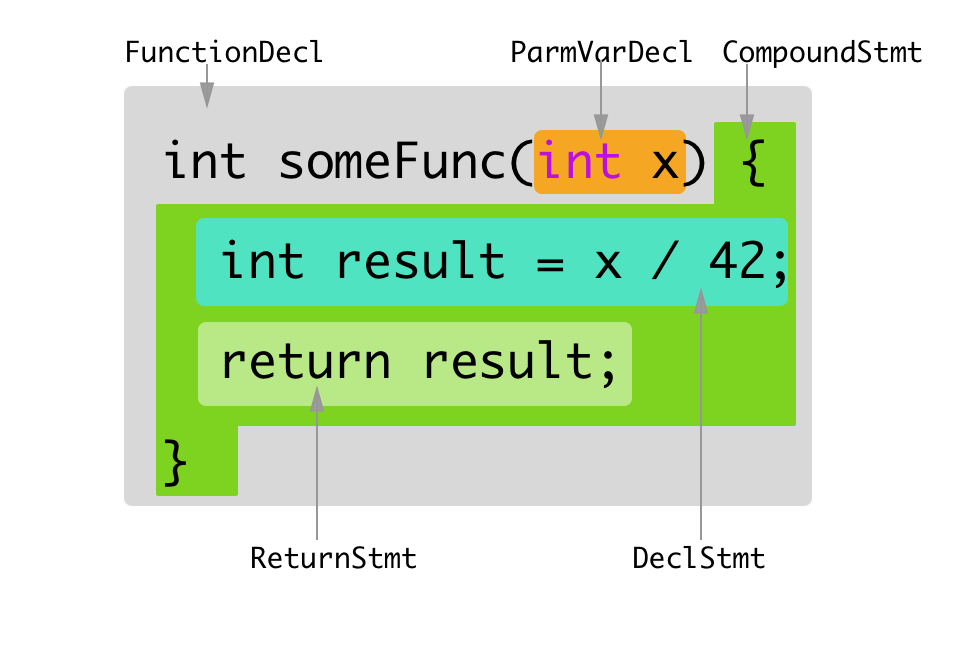

在 Clang的定义中,编程语言中无外乎包含三个东西:Type(类型),Decl(声明),Stmt(陈述),通过这三者的联结、重复或选择(alternative)就能构成一门编程语言。举个例子,下图的一段代码:

FunctionDecl、ParmVarDecl 都是基于 Decl派生的类,CompoundStmt、ReturnStmt、DeclStmt都是基于 Stmt派生的类。)

从上图中可以看到,一个FunctionDecl(函数的实现)由一个 ParmVarDecl联结 CompoundStmt组成。而这个函数的 CompoundStmt 由 DeclStmt和 ReturnStmt联结组成。如果我们继续深挖一层的话,还可以发现这段代码的ParmVarDecl由 BuiltinType和一个标识符字面量联结组成。

很明显一门编程语言中还有很多其他形态,我们都可以用这种方式描述出来。所以说从抽象的角度看,拥有无限种形态的编程语言便可以用有限的形式来表示。

AST的结构

毫无疑问,实际的代码产生的 AST结构肯定非常复杂,我们可以先管中窥豹一哈。先写一个最简单的 C代码文件:

// test.c
int someFunc(int x) {
int result = x / 42;
return result;
}



然后,使用 Clang自带的 ast dump插件查看这端 C代码由 Clang分析产生的 AST:

clang -Xclang -ast-dump -fsyntax-only test.c

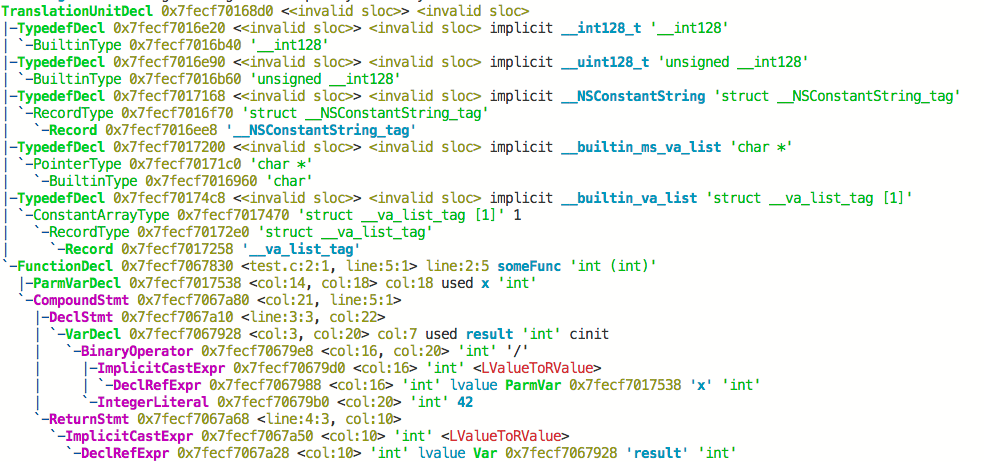

结果如图所示:

可以看到, Clang AST的最顶层结构叫做 TranslationUnit,我们管它叫做“编译单元”。它的子节点前面跟了很多个 TypedefDecl,这些都是 Clang的内置定义,可以先不用管。然后我们碰到了 FunctionDecl,整体结构和我们上文例举的图基本一致,但是它的层次要更丰富一点,原理一致就不赘述了。

不过,我们从 Clang AST dump中可以看到每一个语法节点包含的信息还是比较多的,比如 FunctionDecl在 AST的内存地址是 0x7fecf7017538,它处于 <test.c:2:1, line:5:1> 的位置。这些信息有什么用?这正是我们接下来要讨论的 Clang AST的不同之处。

Clang AST的作用

如果你阅读过拙作 enginx的 AST源码,你会发现 enginx 的 AST还是 too young too simple的,甚至寻找一个节点都需要遍历整个树,每个节点所携带的信息仅仅只有语义而已,所以 enginx只能基于 AST解释运行,做不了更多其他的事。

我们从上文的 ast dump就能看到 Clang AST每个语法节点包含的信息是很丰富的,其实它的丰富程度远超过想象,所以我们在拿到 Clang AST的时候,用起来不会像 enginx的 AST那样捉襟见肘。

Clang AST 除了拥有像普通的编译器编译意义上的作用,其实更多地给普通开发者带来了参与到编译流程的能力,我们接下来通过一个简单示例展示如何使用 Clang AST的 API。

搭建 LLVM/Clang开发环境

网络上关于 LLVM/Clang开发环境的实践比较少,我们可以按照官方的一些文档顺藤摸瓜着去做:

checkout 最新的 LLVM release分支

把 clang checkout 到 llvm/tools/clang 目录

checkout clang-tools-extra 到 llvm/tools/extra目录

checkout compiler-rt 到 llvm/tools/compiler-rt 目录

创建 build目录

如果习惯使用 cmake,使用命令 cmake /path/to/llvm

如果习惯使用 Xcode,使用命令 cmake -G Xcode /path/to/llvm

示例: 基于符号的定义查找

首先解释一下什么是基于符号的定义查找:我们在 IDE中查找一个类的定义时基本上都是基于符号的查找(或者混合文字匹配),这和普通的文字编辑器的匹配是不同的。比如你在 Xcode中点击跳转到一个类的定义,这很显然是基于符号分析实现的,IDE不会仅仅简单地通过文字匹配,假如通过文字匹配,很容易跳转到注释或某一处非常近似的语句中。

很显然,要实现符号的查找和定位,我们需要借助于语义分析来实现。假如 enginx(或者任何一个简单的其他拥有 AST结构的程序)需要实现编辑器这样一个辅助功能,查找一个符号显然只能通过不断地遍历 AST实现,效率很低,但好在 enginx AST的结构非常简单,遍历的开销并不高。但是这样的问题照搬到 C、C++、Objective-C和 Swift这些用于构建庞大应用,动辄数十万行量级的代码程序上,重复遍历的效率就无法令人接受了。

为此 Clang AST 封装了非常多、非常强大的 API可供我们使用,我们可以借助这些 API实现这次的示例: 从 C++代码中 查找一个指定名称为 Demo的 Class,给出具体位置。

示例代码:

namespace ClangTutorial {
classDemo {}
}

创建工程

在 llvm/tools/clang/examples创建 FindNamedClass文件夹,在 llvm/tools/clang/examples/CMakeLists.txt最后添加一行:

add_subdirectory(FindNamedClass)



在 FindNamedClass文件夹添加 main.cpp文件,并添加 CMakeLists.txt文件,修改内容如下:

add_clang_executable(findNamedClass main.cpp)

target_link_libraries(findNamedClass PRIVATE
clangTooling)

至此,我们工程文件创建好了,接下来可以正式写代码了。在写之前,需要到你的 build目录再 cmake一遍,确保配置到最新了。

Clang Tools

好吧,到这时候我们又引入了一个概念叫 Clang Tools。从上面的 CMake配置来看,我们这次要写的示例代码其实是一个独立运行的命令行程序,使用了 libclangTooling这个库。所以,Clang Tools就是通过 Clang提供的函数库实现的独立运行的工具。同样类型的 Clang Tools还有 clang-check、clang-fixit、clang-format这些大名鼎鼎的工具。

RecursiveASTVisitor

在要动手写代码前,我们需要了解一下 Clang的库提供的这样一个封装。在拿到 Clang提供的 AST时,其顶层结构肯定是一个“编译单元”,去查找某个节点我们可以进行遍历,但也可以使用 Clang封装好的访问算法,这个算法的封装就是RecursiveASTVisitor。 我们继承这个类,并且实现其中的 VisitCXXRecordDecl,那么这个方法就会在访问 CXXRecordDecl类型的节点上触发。(CXXRecordDecl 类型用于表示 C++ class/union/struct)

class FindNamedClassVisitor : public
RecursiveASTVisitor&lt;FindNamedClass
Visitor&gt; {
public:
bool VisitCXXRecordDecl(CXXRecordDecl
*Declaration)
{
// 可以 dump一下看看到底有什么
if (Declaration-&gt;getQualified
NameAsString() == "ClangTutorial::Demo")

Declaration-&gt;dump();

// 这个返回值表示是否需要接着访问其他节点
return true;
}
};

FrontendAction和 ASTConsumer

前面我们已经实现了 RecursiveASTVisitor, 按道理已经可以实现基于 Clang AST查找符号的核心逻辑了,但是很明显我们需要一个入口,这个入口需要定义我们如何通过一个编译实例(compiler instance)获得整个 AST以及如何进行 AST的访问。

FrontendAction就是一个与编译实例打交道的东西,词法分析、语法分析等过程都被编译实例隐藏了,编译实例会触发 FrontendAction定义好的一些方法,并且把编译过程中的详细信息告诉它,比如编译了哪个文件、编译参数等。而 ASTConsumer其实是 FrontendAction的一个子过程产物,在 ASTConsumer中我们便可以拿到整个“编译单元”,调用前面的 Visitor进行访问和查找。

classFindNamedClassConsumer :
public clang::ASTConsumer {
public:
explicit FindNamedClassConsumer(ASTContext
*Context)
: Visitor
(Context) {}
virtual void HandleTranslationUnit
(clang::ASTContext &amp;Context)
{
// 通过 RecursiveASTVisitor访问
translation unit会遍历 AST所有节点

Visitor.TraverseDecl(Context.
getTranslationUnitDecl());

}
private:
// RecursiveASTVisitor 的具体实现.
FindNamedClassVisitor Visitor;
};

classFindNamedClassAction : public
clang::ASTFrontendAction {
public:
virtual std::unique_ptr&lt;clang::
ASTConsumer&gt; CreateASTConsumer
(clang::CompilerInstance &amp;
Compiler, llvm::StringRef InFile) {

return std::unique_ptr&lt;clang::
ASTConsumer&gt;(new FindNamed
ClassConsumer(&amp;Compiler.getASTContext()));

}
}



main函数

为了简化问题,我们直接调用 clangTooling的 runToolOnCode方法,传入代码字符串即开始解析。

int main(int argc, char **argv) {
if (argc &gt; 1) {
clang::tooling::runToolOnCode(
new
FindNamedClassAction, argv[1]);

}
}

然后我们进行编译和测试

$ ./findNameClass "namespace ClangTutorial
{ class Demo {}; }"

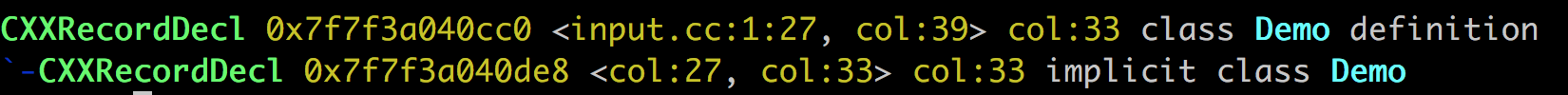

如图所示

我们已经能实现查找到指定的符号定义并 dump出来了,但是还没想到如何具体地获取它的位置等信息,要解决这个问题我们需要再引入一个概念。

ASTContext

在前面的代码里面,我们偷偷地用了 ASTContext却没有介绍它。ASTContext其实就是编译实例保存所有 AST信息的一种结构,它主要包括编译期间的符号表和 AST原始形式。我们也是直接从 ASTContext里面获取到了整个 “编译单元”。

有了符号表,我们便可以获取到符号在 AST中的原始定义,不过 Clang的 API已经隐式地帮我们做了这件事:

if (Declaration->getQualifiedNameAsString()
== "ClangTutorial::Demo") {

FullSourceLoc FullLocation = Context->
getFullLoc(Declaration->getLocStart());

if (FullLocation.isValid())
llvm::outs() << "Found declaration at "
<< FullLocation.get
SpellingLineNumber() << ":"

<< FullLocation.get
SpellingColumnNumber() << "\n";

}

只要通过上面代码中几个简单的 API和对象封装,我们便获得了符号定义的原始位置,我们再编译运行一遍,就获得了结果:

Found declaration at 1:27

通过 Clang AST API,其实除了获取符号定义在源文件的位置,我们还可以获取方法的调用关系、类型定义以及源代码内容等,非常强大。

写在后面

LLVM在设计之初就被设计为一系列库,Clang也是如此。通过这一系列库,开发者可以实现各种各样强大的功能,玩转编程语言。本文的 Clang AST只涉及 Clang的若干库中的一两个,更多更强大的功能可以访问 Clang官方文档查看。

附文中示例完整代码:

#include "clang/AST/ASTConsumer.h"
#include "clang/AST/RecursiveASTVisitor.h"
#include "clang/Frontend/CompilerInstance.h"
#include "clang/Frontend/FrontendAction.h"
#include "clang/Tooling/Tooling.h"

using namespace clang;

class FindNamedClassVisitor: public
RecursiveASTVisitor<FindNamedClassVisitor> {
public:
explicit FindNamedClassVisitor
(ASTContext *Context)
:Context
(Context) {}

boolVisitCXXRecordDecl
(CXXRecordDecl *Declaration)
{
if (Declaration->getQualified
NameAsString() == "ClangTutorial::Demo") {

FullSourceLoc FullLocation =
Context->getFullLoc(Declaration->getLocStart());

if (FullLocation.isValid())
llvm::outs() <<
"Found declaration at "

<< FullLocation.
getSpellingLineNumber() << ":"

<< FullLocation.
getSpellingColumnNumber() << "\n";

}
return true;
}
private:
ASTContext *Context;
};

class FindNamedClassConsumer :
public clang::ASTConsumer {
public:
explicitFindNamedClass
Consumer
(ASTContext *Context) : Visitor
(Context) {}

virtual voidHandleTranslationUnit
(clang::ASTContext &Context)
{
Visitor.TraverseDecl
(Context.getTranslationUnitDecl());

}
private:
FindNamedClassVisitor Visitor;
};

class FindNamedClassAction :
public
clang::ASTFrontendAction {
public:
virtual std::unique_ptr<clang::
ASTConsumer> CreateASTConsumer

(clang::CompilerInstance &Compiler,
llvm::StringRef InFile)
{
return std::unique_ptr<
clang::ASTConsumer>(new
FindNamedClassConsumer(&Compiler.getASTContext()));

}
};

intmain(int argc, char **argv) {
if (argc > 1) {
clang::tooling::runToolOnCode
(new FindNamedClassAction, argv[1]);

}
}
