数据资产治理:元数据采集那点事


  686  次浏览      20 次
 2023-11-17

编辑推荐:
本文主要介绍了元数据的含义、提取、采集及监控告警。希望对你的学习有帮助。
本文来自于微信公众号与数据同行,由Linda编辑、推荐。

一、介绍

数据资产治理(详情见:数据资产,赞之治理)的前提要有数据。它要求数据类型全、量大,并尽可能多地覆盖数据流转的各个环节。元数据采集就变得尤其重要,它是数据资产治理的核心底座。

在早期的采集系统,我们主要面向数仓,通过“API直连方式”采集Hive/Mysql表的元数据。随着业务的快速发展,数据运营、成本治理的需求越来越强烈。元数据需要覆盖到数据全链路,包括离线计算平台、实时计算平台、内部工具,任务元数据等。采集元数据的过程中,我们遇到以下困难:

数据类别多

需要采集组件的基础元数据、趋势数据、资源数据、任务数据和血缘数据。

平台组件多

大数据平台组件:Hive/Hbase/Kafka/Druid/Flume/Flink/Presto,内部工具:BI报表系统/指标库/OneService等。

采集周期长

接入新的数据类型周期长,需要经过需求评审、开发、测试、联调、数据核对、上线。

接入效率低,采集稳定性

接入每种数据类型需要和业务方对接,效率不高,采集过程出现异常中断,不能及时感知到。

本文主要从元数据的含义、提取、采集、监控告警几个方面,介绍我们做的一些事情。

二、元数据

2.1 什么是元数据

什么是元数据?元数据是“用来描述数据的数据”。举个例子:我拿手机拍摄了一张照片,查看照片的详情,如下所示信息:

照片信息
文件名:IMG_20201217_114115
时间:2020年12月17号 11:30:01
分辨率:4608X2592
文件大小:2.69MB
相机制造商:OnePlus
相机型号:ONEPLUS A5000
闪光灯:未使用闪光灯
焦距:4.10mm
白平衡:自动
光圈:f/1.7
曝光时间:1/50
ISO:1250



这些就是数码照片的元数据,用来描述一张图片。在资产治理平台中,我们采集Hive组件的元数据包含:表名称、字段列表、责任人、任务调度信息等。

收集全链路的数据(各类元数据),可以帮助数据平台回答:我们有哪些数据?有多少人在使用?数据存储是多少?如何查找这些数据?数据的流转是怎么样的?结合血缘关系进行问题溯源和影响分析。

2.2 采集了哪些元数据

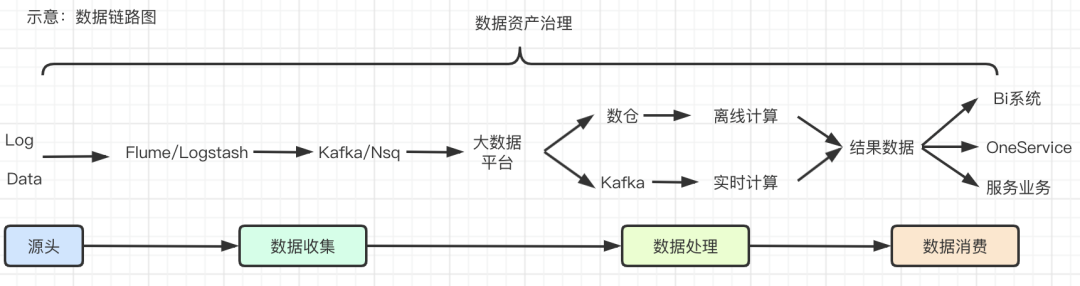

如下图所示,是一张数据的流转图,我们主要采集了各个平台组件的:

基础元数据

表名称、备注、字段列表、责任人、业务域、表所在集群、项目等信息。

趋势数据

表的大小、行数、文件数、分区数、任务调度时长、产出时间等信息。

资源数据

集群的吞吐量、QPS、调度任务消耗Cpu、内存大小等信息。

血缘数据

表/字段级别的上下游依赖关系、任务的输入输出表依赖关系。

任务数据

离线/实时计算任务的名称、责任人、deadline告警时间、脚本、任务配置等信息。

截至目前为止,采集到的平台组件覆盖了整个数据的链路。覆盖数据类型10种+,基础元数据的数量10w+。主要包括:

离线平台组件

Hive/Mysql。

实时平台

Flume/Kafka/Hbase/Kylin/Es/Presto/Spark/Flink等。

内部工具

BI报表系统、指标库系统、OneService、测试QA系统。

三、元数据提取

如何从众多平台组件提取元数据呢?大致有这几个方面:

访问Metastore获取基础元数据

一般的平台组件会把元数据存储在Mysql等关系型数据库中,通过访问Metastore获取基础的元数据。

获取组件集群资源数据

平台组件本身会提供Metrics和Alarm的监控服务,定期请求服务,把数据流入到Hbase/Opentsdb等存储。通过访问存储并对指标数据进行汇总统计,获取集群或任务的资源数据。

获取平台组件业务指标

数据中台内部有各种平台,比如KP(Kafka基础平台)、RP(Flink实时计算平台)、RDS(详情见:管理Mysql的工具平台)、DP(详情见:数据研发平台)。通过这些平台自身提供的服务获取基础元数据、业务监控指标、集群QPS、吞吐量等数据。

获取血缘数据

用户在DP平台、RP平台上开发计算任务,我们可以及时的获取发布的任务列表、任务的配置信息、SQL脚本等信息。

计算任务

通过解析任务的输入/输出依赖配置,获取血缘关系。

SQL类型任务

通过“Sql Parser”(使用ANTLR4系统实现的sql改写工具)工具解析SQL脚本获取表/字段级别的血缘关系。

3.1 离线平台

主要是采集Hive/RDS表的元数据。

Hive组件的元数据存储在Metastore,通过JDBC的方式访问Mysql获取库表的元数据。根据Hive表信息组装成HDFS地址,通过FileSystem API获取文件的状态、文件数、文件大小、数据更新时间等趋势数据。

RDS平台提供了对Mysql服务的管理,通过平台提供的服务接口获取表的元数据、趋势数据、访问情况等信息。

3.2 实时平台

主要是Flume/Hbase/Kafka等组件的元数据。

举个例子:我们通过访问KP平台落盘的工单数据,获取topic的基础元数据信息,定时消费topic获取抽样数据,解析出字段列表。平台本身提供集群状态和业务监控指标,通过平台服务获取集群资源的使用情况。

3.3 内部工具

主要是BI报表系统(一张BI报表查询的Hive表、Mysql表关系)、指标库(指标关联的Hive表和字段关系)、OneService服务(接口访问哪些库表的关系数据)的血缘数据。

这些内部系统在产品不断迭代中积累了很多元数据。在不考虑元数据时效性的情况下,我们一般同步这些系统的数据到Hive库,经过离线处理得到元数据。

3.4 任务元数据

元数据任务主要是DP离线任务、Flink计算服务、Flume任务。

这些计算任务都有落盘,通过Binlog同步或离线同步的方式获取任务列表,得到任务的元数据。

四、数据采集

经过元数据提取,我们可以获取数据全链路中各个平台组件的元数据。数据采集指的是把这些元数据入库到数据资产管理系统的数据库中。

4.1 采集方式

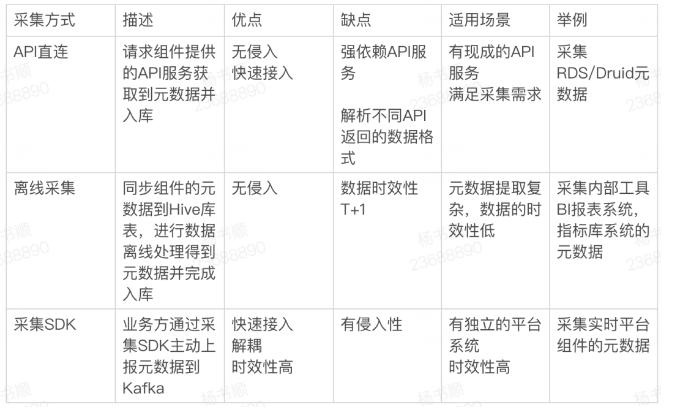

采集数据主要有3种方式,下方表格列出了3种方式的优缺点:

一般情况我们推荐业务方使用采集SDK。主动上报元数据,在接入时只需要关注上报的数据格式、SDK的初始化,就能快速完成上报工作。

4.2 采集SDK设计

采集SDK支持上报基础元数据、趋势数据、血缘数据,主要包括客户端SDK和采集服务端两部分。客户端SDK主要实现了通用上报模型的定义和上报功能,采集服务端主要实现了不同的适配器,完成数据的统一入库。

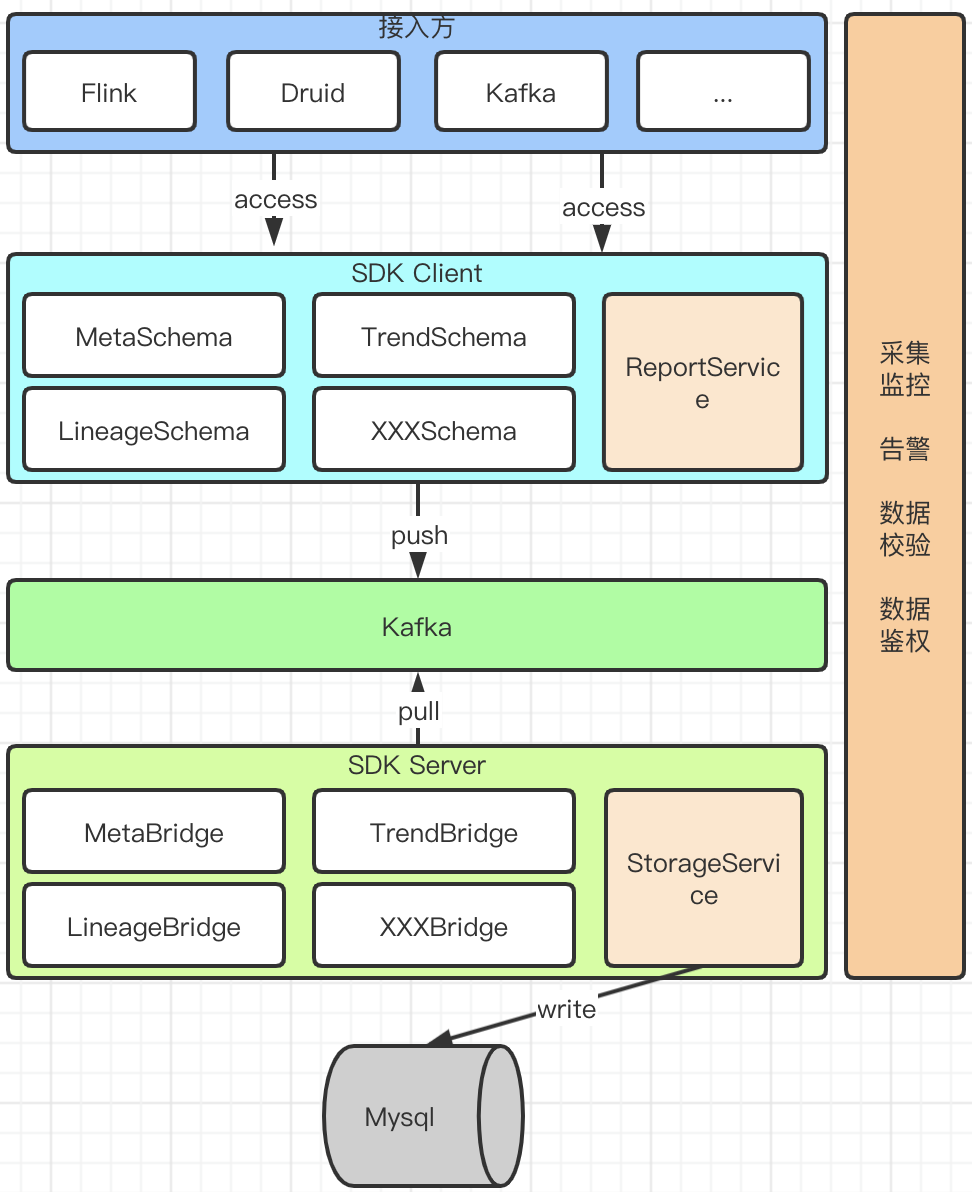

4.2.1 架构

采集SDK客户端

定义了基础元数据(MetaSchema)、趋势数据(TrendSchema)、血缘数据(LineageSchema)的通用模型,支持扩展新的上报模型(XXXSchema)。ReportService实现了数据推送到Kafka的功能。

采集服务端

数据鉴权

服务端消费kafka,获取到数据后,对每条记录的签名进行认证(取到记录中的appId、appName、token信息,重新生成token并比对值的过程)。

统一入库服务

定义统一数据入库模型,包括表基础元数据、趋势数据、血缘数据、趋势数据并实现不同数据类型入库的服务。

数据适配器Bridge

获取kafka的数据,根据不同的数据类型转换成“统一入库模型”,并触发“统一入库服务”完成数据的写入。

4.2.2 通用模型

采集的平台组件多,我们参照Hive“表模型”的定义,抽象出了一套通用的数据上报模型,保障了数据上报和数据存储的扩展性。

通用元数据模型

主要包括接入方信息、表基础信息、业务域信息、扩展信息。

通用趋势模型

主要包括表信息定义、趋势指标定义、扩展信息。

通用血缘模型

一张血缘图主要是由点、线组成的。点指的是表节点,边指的是任务节点;节点信息包括:节点名称、节点类型、节点扩展信息;表节点包括表基础信息,可以唯一确定一张表,任务节点包括任务的基础信息。

通用血缘模型主要包含表血缘模型定义、表任务血缘模型定义,支持用户单独上报表血缘、任务血缘。模型定义如下:

/**
* 表血缘模型定义
*/
@Data
public class TableLineageSchema<
T extends TableNode> {
/**
* 当前节点
*/
private T current;
/**
* 父节点
*/
private List<T> parents;
/**
* 子节点
*/
private List<T> childs;
/**
* 表级别血缘扩展信息,json对象,kv结构
*/
private String extParam;
}



/**
* 表任务血缘定义
*
*/
@Data
public class JobLineageSchema<Job extends
JobNode, Table extends TableNode> {
/**
* 任务节点对象
*/
private Job task;
/**
* 输入对象列表
*/
private List<Table> inputs;
/**
* 输出对象列表
*/
private List<Table> outputs;
/**
* 任务级别血缘扩展信息,json对象,kv结构
*/
private String extParam;
}



每种模型定义留有扩展字段(约定json格式),不在定义中的指标可以放在扩展字段,上报数据后,也会被存储在元数据表的扩展字段中。接入新的类型,指标定义差异性较大,通过扩展新的数据模型定义,完成元数据的上报。

4.2.3 接入,校验,限流

如何保障用户上报的数据是安全的?我们设计了一组签名:接入方Id(appId)、接入名称(appName)、接入标识(token)。管理员填写基础的接入方信息即可生成随机的appId、token信息。业务方在初始化采集SDK时,指定签名信息,上报的每条数据会携带签名。在采集服务端,会对每条数据进行签名认证,这样保障了数据的安全性。

采集SDK会对上报的每条数据执行通用规则,检查数据的合法性,比如表名称不为空、责任人有效性、表大小、趋势数据不能为负数等。检查出非法数据会过滤掉并触发告警通知。

在采集SDK服务端,定时(每隔两秒)消费Kafka一批数据,支持设置消费数据的时间间隔和拉取条数,不会因为上报数据的流量波峰导致下游入库压力变大,起到了限流的作用。

4.3 触发采集

我们支持了元数据的多种采集方式,如何触发数据的采集呢?整体的思路是:

增量采集变更的数据

定期采集全量的数据

实时采集SDK上报的数据

基于阿波罗配置系统(详见:Apollo在有赞的实践)和Linux系统的Crontab功能,实现了任务的定时调度。数据采集任务配置在阿波罗上,变更配置后发布阿波罗,实时同步配置信息到线上节点的Crontab文件中。

4.3.1 增量任务,准实时

支持获取组件最近变更的元数据,配置增量任务,提升元数据采集的实时性。比如增量采集Hive表元数据,每隔1分钟查询metastore获取最近变更的元数据列表,更新元数据。

4.3.2 全量任务,兜底

增量采集可能存在丢数据的场景,每隔1天或多天全量采集一次,作为兜底方案保障元数据的完整性。

4.3.3 采集SDK,实时上报

采集SDK支持实时和全量上报模式,一般要求接入方数据变更后实时上报,同时不定期全量上报一次。

4.4 数据存储,更新

数据采集后,要考虑如何存储、元数据发生变更如何同步更新。我们对采集过来的元数据进行分类归一,抽象出“表模型”,分类存储。

4.4.1 数据存储

我们评估了每种组件的元数据数量(总量10w+)、预估数据可能的使用场景,最终选择Mysql存储。为了满足用户的个性化查询需求,构建Es宽表。以表粒度为主包括:表名称、备注、责任人、字段列表、趋势信息、业务域信息、任务信息等。数据采集过程中同步更新Es表保障了元数据查询的实时性,定期(构建离线模型表,每天同步更新Es表)全量更新一次,保障了元数据的完整性。

元数据中的表不是孤立存在的,一般有关联的任务(离线任务,实时任务)产出表,数据地图中也会展示表和任务的流转关系。那么在众多的平台组件中,如何唯一的区分出一张表呢?我们是通过表所在的集群名称、项目名称、表类型(来自哪个平台组件)、表名称这几个字段组合来唯一区分。

数据分类储存,最终形成:基础元数据表、趋势数据表、任务元数据表、血缘数据表。

4.4.2 数据更新

元数据表下线了,如何同步更新呢?

全量采集,找差异

全量采集时,获取平台组件的所有元数据,和资产数据库中的元数据表做全量比对,找出差异的表并设置下线。

增量采集,走约定

增量采集时,与接入方约定:已下线的表不上报,3天未更新的元数据平台会进行清理。

五、监控预警

完成了数据的采集,是不是就大功告成了?答案是否定的。采集过程中数据类型多、删掉方式多样、删掉链路长,任何一个环节出现问题就会导致结果的不准确。我们通过以下方式保障采集服务的稳定性。

5.1 采集链路监控告警

5.1.1 接口监控

我们把系统所有的服务接口划分为三个等级:核心、重要、一般,并支持注解的方式打标接口和责任人,发生异常触发不同程度的告警通知。核心服务异常直接触发电话告警,重要或一般服务异常触发邮件告警。系统会存储接口请求和执行的状态删掉,每天定时向接口服务的责任人发送服务日报。通过将元数据的采集服务标记为核心和重要服务,对“API直连方式”的接口做到了异常感知。

如下所示,是服务接口的告警通知:

[Warning][prod][data-dict] - 数据资产平台告警
你负责的[元信息采集]模块(backup为XXX)出现
[重要]等级问题, 方法名:[com.youzan.bigdata.
crystal.controller.HiveMetaController.
getHiveDb], 异常信息:null
host:XXXXXX
处理地址:https://XXXX



如下所示,是服务接口的告警日报:

[Warning][prod][data-dict] - 数据资产平台告警
[shunfengche]今日问题汇总
请及时收敛今日问题,总问题数 1 个,出现 2 次
【核心】问题 0 个:
【重要】问题 0 个:
【一般】问题 1 个:
[数据采集]com.youzan.bigdata.crystal.
controller.HiveMetaController.
getHiveDb 今日出现 2 次, 已存
在 5 天, 历史出现 8 次
host:XXXXXX
处理地址:https://XXXX

5.1.2 采集过程监控

针对每个元数据采集服务,采集过程发生异常则发送告警通知。

如下所示,是采集过程发生异常触发的告警:

[Warning][prod][data-dict] - 数据资产平台告警
你负责的[元信息采集]模块(backup为XXX)出
现[一般]等级问题, 方法名:
[com.youzan.bigdata.crystal.
asyncworker.work.AsyncAll
RdsDDLWorker.run], 异常信息:/n
### Error updating database.
Cause: com.mysql.jdbc.exceptions.
jdbc4.MySQLQueryInterrupted
Exception: Query execution was interrupted



5.1.3 kafka消息积压告警

消费kafka数据,通过kp平台配置消息积压告警,针对采集SDK服务做到了异常感知。

5.2 结果数据比对

主要是事后监控预警,定时探查采集的元数据数量异常波动。对不同类型的元数据,通过比较当日采集的数量和近7天历史平均的数量,设定异常波动告警阈值,超过阈值触发告警通知。

针对采集的元数据结果表,配置一些数据质量探查规则,定时执行异常规则发现问题数据触发告警通知。这样保障了对结果数据的异常感知。比如已定义的数据质量规则:

表责任人:离职人员或特殊责任人(表的责任人是app,admin等)数量。

血缘:无关联的任务,无上下游的表数量。

趋势数据:表趋势值非法(默认值-1)的数量。

业务域:表所属的业务域值为-1(非法值)的数量。

5.3 项目迭代机制,采集问题收敛

经过事前、事中、事后的监控告警机制,能够及时发现并感知采集异常。对异常问题,我们一般以项目迭代的方式,发起jira,组织关联人复盘。追溯根因,讨论改进方案,产出action,定期关注并持续做到问题的收敛。

六、总结和展望

6.1 总结

我们定义了一套通用的数据采集和存储模型,支持接入不同数据类型的元数据,支持多种接入方式,采集SDK提升了接入效率和数据的时效性。

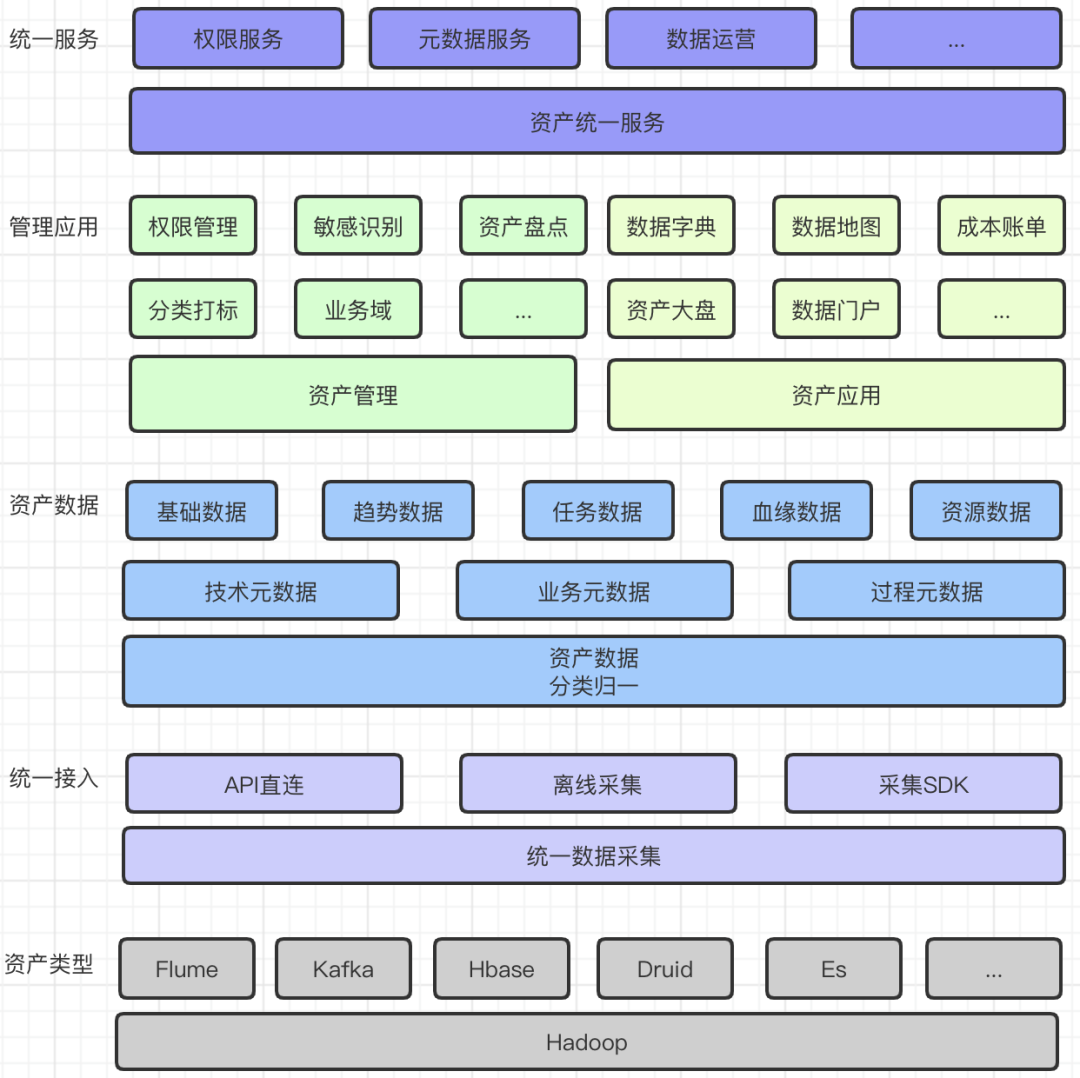

如下图所示,目前已接入了各种组件的元数据,并对数据分类统一管理,提供数据字典、数据地图、资产大盘、全域成本账单等元数据的应用。

如果把数据资产治理比作建设高楼大厦,那么不同组件的元数据就是原材料,数据采集就是地基。只有地基打得牢固,数据治理这座大厦才会越建越稳。

6.2 展望

数据采集的过程中我们也遇到很多的问题,在后续的工作中需要不断的优化和功能迭代,包括但不限于:

自动化采集

目前接入新的数据类型,需要和接入方确认数据上报格式,编写数据适配器。后续考虑自动化采集,减少人工介入。接入工单系统,接入方发起工单申请,填报基础的元数据信息,管理员审批后,能够根据工单信息自动生成数据适配器,完成数据的上报。

采集任务管理

目前接入了各种组件的元数据,采集任务数25+,新增采集任务或任务下线,需要走阿波罗配置系统。采集任务管理、搜索、任务启停需求越来越强烈。

提升元数据质量

接入的元数据类型、元数据服务越来越多,对元数据的质量提出了更高的要求。如何保障数据的准确性、可用性,是后续重点要考虑的事情。·

支持业务元数据接入

目前主要接入了数据平台组件的元数据,业务方元数据占比较小,后续考虑支持快速接入业务数据,支持非结构化数据的采集和存储。
