一个简单的二层系统分析全程


2010-05-21 作者:邀月 来源:邀月工作室



好久没有这样分析需求了,最近一段时间老是在脑海中成图,分析,然后完成代码,再纠正需求,调试、修bug,这样的流程走多了,觉得没劲。今天买了本《大象》,重新修正了自己的一些不好的习惯,这一次,把过程记录了下来。

首先是原始需求。这是一个CRM系统的小需求分析,主要是在原合同部分加上一个发票申请和审核的流程。

一、原始需求描述如下:

3.1.1发票申请原始需求:

1、发票来源于合同编号,并且总额与合同值吻合

2、发票申请需要一定流程和权限控制。一般是申请-预审-审核-开票。中间任何一个流程可由相应角色来撤销。

3、具有按年、月统计功能。方便部门主管查询、主管查询、财务查询。查询时按权限控制查看权限。

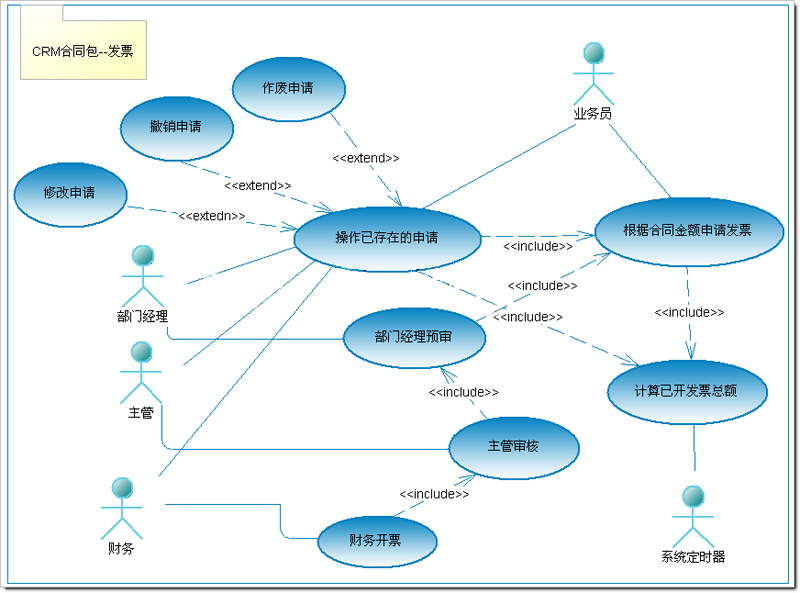

二、用例分析:

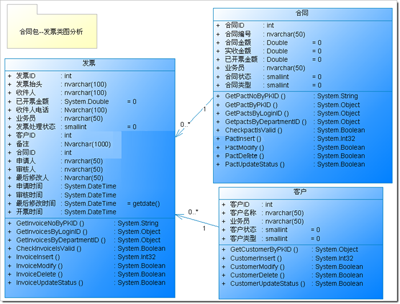

第三步:类图分析:

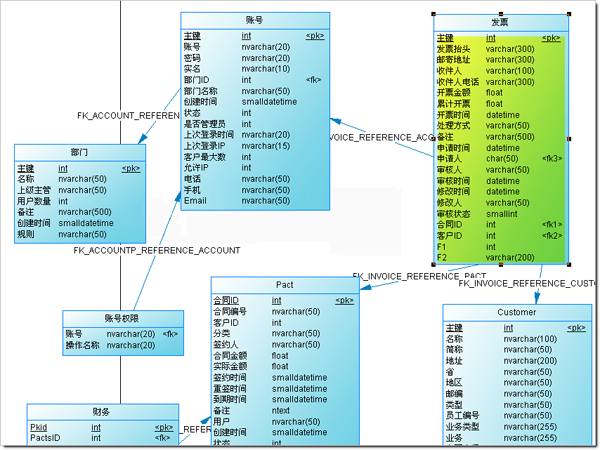

第三眇:PDM模型:

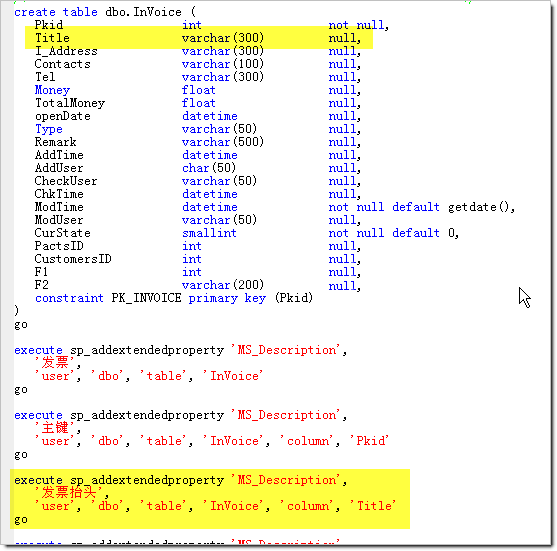

第四步:生成数据SQL

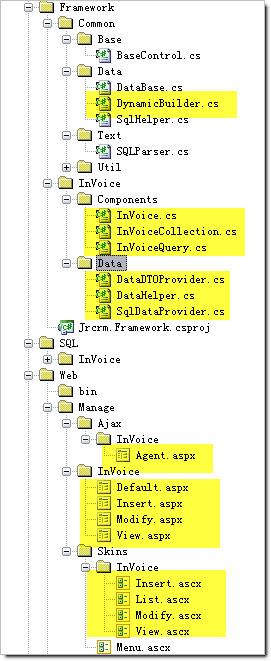

第五步: 根据CodeSmith生成初始代码

这显然是一个简单的二层架构!!

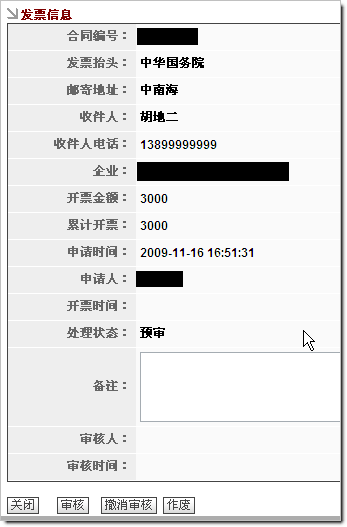

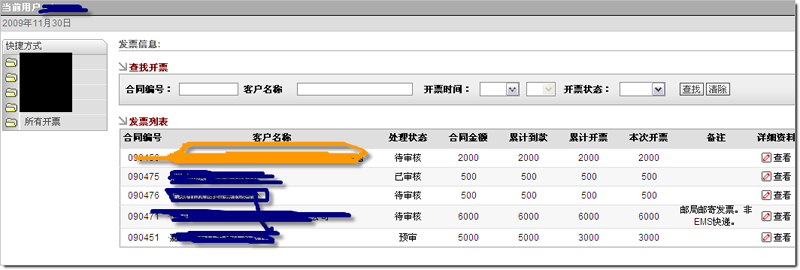

第六步:预览下效果:

完成!

邀月注:这里省去了几个关键的步骤:比如权限配置、单元测试、性能测试、ajax处理等。
