Nginx负载均衡高可用

961 次浏览     评价:
 2018-8-21

编辑推荐:

本文来自于cnblogs,介绍了什么是负载均衡高可用,什么是keepalived,keepalived+nginx实现主备等。

1. Nginx负载均衡高可用

首先介绍一下Keepalived,它是一个高性能的服务器高可用或热备解决方案,Keepalived主要来防止服务器单点故障的发生问题,可以通过其与Nginx的配合实现web服务端的高可用。

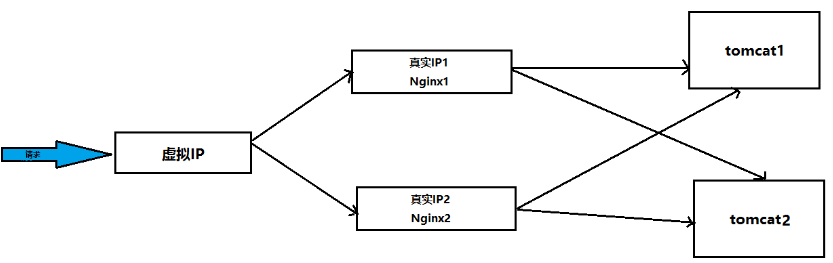

Keepalived以VRRP协议为实现基础,用VRRP协议来实现高可用性(HA).VRRP (Virtual Router Redundancy Protocol)协议是用于实现路由器冗余的协议,VRRP协议将两台或多台路由器设备虚拟成一个设备,对外提供虚拟路由器IP(一个或多个),如下图所示:

这张图的意思是,我们使用keepalived来管理两台设备的Nginx,并虚拟出一个IP,我们现在两台装有Nginx的设备分别是192.168.101.3和192.168.101.4,那么我们可以虚拟出一个192.168.156.xx的IP,外界请求直接访问虚拟IP而不是真正的Nginx,让虚拟IP去访问提供服务的Nginx(注意:高可用是指同一时间提供服务的只有一台设备,提供服务的设备挂掉之后,备份服务器便开始提供服务),然后再由Nginx去访问tomcat。

要实现nginx的高可用,需要实现备份机。

我们拿两台虚拟机来搭建nginx高可用环境,这两台设备分别是192.168.101.3(主机名是nginx1)和192.168.101.4(主机名是nginx2)。

1.1. 什么是负载均衡高可用

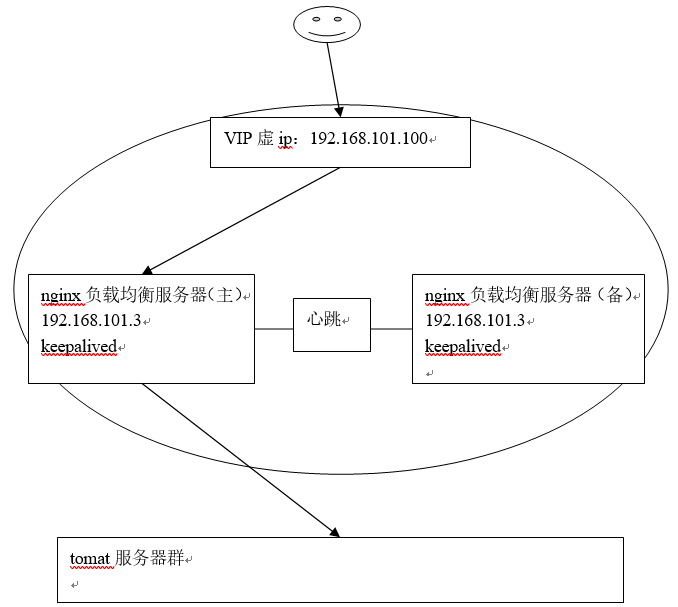

nginx作为负载均衡器,所有请求都到了nginx(对外服务的唯一入口,唯一公网IP),可见nginx处于非常重点的位置,如果nginx服务器宕机后端web服务将无法提供服务,影响严重。

为了屏蔽负载均衡服务器的宕机,需要建立一个备份机。主服务器和备份机上都运行高可用(High Availability)监控程序,通过传送诸如“I am alive”这样的信息来监控对方的运行状况。当备份机不能在一定的时间内收到这样的信息时,它就接管主服务器的服务IP并继续提供负载均衡服务;当备份管理器又从主管理器收到“I am alive”这样的信息时,它就释放服务IP地址,这样的主服务器就开始再次提供负载均衡服务。

1.2. keepalived+nginx实现主备

通常说的双机热备是指两台机器都在运行,但并不是两台机器都同时在提供服务。

当提供服务的一台出现故障的时候,另外一台会马上自动接管并且提供服务,而且切换的时间非常短。

1.2.1. 什么是keepalived

keepalived是集群管理中保证集群高可用的一个服务软件,用来防止单点故障。

Keepalived的作用是检测web服务器的状态(健康监测),如果有一台web服务器死机,或工作出现故障,Keepalived将检测到,并将有故障的web服务器从系统中剔除,当web服务器工作正常后Keepalived自动将web服务器加入到服务器群中,这些工作全部自动完成,不需要人工干涉,需要人工做的只是修复故障的web服务器。

1.2.2. keepalived工作原理

keepalived是以VRRP协议为实现基础的,VRRP全称Virtual Router Redundancy Protocol,即虚拟路由冗余协议。

虚拟路由冗余协议,可以认为是实现路由器高可用的协议,即将N台提供相同功能的路由器组成一个路由器组,这个组里面有一个master和多个backup,master上面有一个对外提供服务的vip(VIP = Virtual IP Address,虚拟IP地址,该路由器所在局域网内其他机器的默认路由为该vip),master会发组播,当backup收不到VRRP包时就认为master宕掉了,这时就需要根据VRRP的优先级来选举一个backup当master。这样的话就可以保证路由器的高可用了。

keepalived主要有三个模块,分别是core、check和VRRP。core模块为keepalived的核心,负责主进程的启动、维护以及全局配置文件的加载和解析。check负责健康检查,包括常见的各种检查方式。VRRP模块是来实现VRRP协议的。

详细参考:Keepalived权威指南中文.pdf

1.2.3. keepalived+nginx实现主备过程

nginx和keepalived实现nginx高可用:

https://blog.csdn.net/u012453843/article/details/69668663

1.2.3.1. 初始状态:

初始时候,nginx主服务器正常,将vip绑定到自身,对外提供服务,从服务器始终与主服务器保持通信,监测主服务器的健康状态。

1.2.3.2. 主机宕机:

当nginx主服务器宕机或发生异常,总之以任何理由造成服务器上的健康监测程序发生异常,无法和从服务器上的健康监测程序通信,此时从服务器上的健康监测机制就会认为主服务器挂了,从而将vip绑定到自身,成功上位,充当主服务器的角色。

1.2.3.3. 主机恢复:

在keepalive机制中,主服务器终究是主服务器,一旦主服务器恢复,边从新绑定vip,继续充当主服务器,而从服务器又成为了热备。

1.2.4. 高可用环境

两台nginx,一主一备:192.168.101.3和192.168.101.4

两台tomcat服务器:192.168.101.5、192.168.101.6

1.2.5. 安装keepalived

1、分别在主备nginx上安装keepalived,参考“安装笔记”进行安装:

2、Keepalived安装与配置:

https://blog.csdn.net/xyang81/article/details/52554398

1.2.6. 配置keepalived

修改主和备nginx服务器上的keepalived 配置文件 /etc/keepalived/keepalived.conf 文件

1.2.6.1. 主nginx

修改主nginx下/etc/keepalived/keepalived.conf文件

! Configuration File for keepalived
#全局配置
global_defs {
notification_email { #指定keepalived在发生切换时需要发送email 到的对象,一行一个
XXX@XXX.com
}
notification_email_ from XXX@XXX.com #指定发件人
#smtp_ server XXX. smtp.com #指定smtp服务器地址
#smtp _connect_timeout 30 #指定smtp连接超时时间
router_ id LVS_DEVEL #运行 keepalived机器的一个标识
}
vrrp_instance VI_1 {
state MASTER #标示状态为MASTER 备份机为BACKUP
interface eth0 #设置实例绑定的网卡
virtual_ router_id 51 #同一实例下virtual_router_id必须相同
priority 100 #MASTER权重要高于BACKUP 比如BACKUP为99
advert_ int 1 #MASTER与BACKUP负载均衡器之间同步检查的时间间隔,单位是秒
authentication { #设置认证
auth_type PASS #主从服务器验证方式
auth_pass 8888
}
virtual_ipaddress { #设置vip
192.168.101.100 #可以多个虚拟IP,换行即可
}
}

1.2.6.2. 备nginx

修改备nginx下 /etc/keepalived /keepalived.conf文件

配置备nginx时需要注意:需要修改state为BACKUP , priority比MASTER低,virtual_router_id和master的值一致

! Configuration File for keepalived
#全局配置
global_defs {
notification_email { #指定keepalived在发生切换时需要发送email到的对象,一行一个
XXX@XXX.com
}
notification_email_ from XXX@XXX.com #指定发件人
#smtp_server XXX. smtp.com #指定smtp服务器地址
#smtp_connect_ timeout 30 #指定smtp连接超时时间
router_id LVS_ DEVEL #运行keepalived机器的一个标识
}
vrrp_instance VI_1 {
state BACKUP #标示状态为MASTER 备份机为BACKUP
interface eth0 #设置实例绑定的网卡
virtual_router_id 51 #同一实例下virtual_router_id必须相同
priority 99 #MASTER权重要高于BACKUP 比如BACKUP为99
advert_int 1 #MASTER与BACKUP负载均衡器之间同步检查的时间间隔,单位是秒
authentication { #设置认证
auth_type PASS #主从服务器验证方式
auth_pass 8888
}
virtual_ipaddress { #设置vip
192.168.101.100 #可以多个虚拟IP,换行即可
}
}

1.2.7. 测试

主备nginx都启动keepalived及nginx。

service keepalived start

./nginx

1.2.7.1. 初始状态

查看主nginx的eth0设置:

vip绑定在主nginx的eth0上。

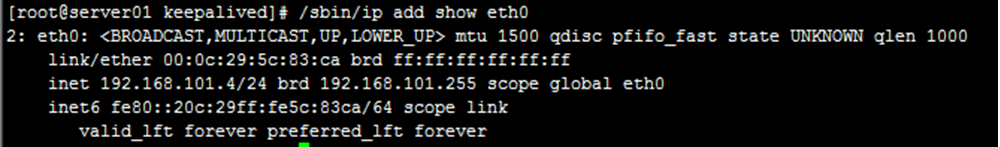

查看备nginx的eth0设置:

vip没有绑定在备nginx的eth0上。

访问ccc.test.com,可以访问。

1.2.7.2. 主机宕机

将主nginx的keepalived停止或将主nginx关机(相当于模拟宕机),查看主nginx的eth0:

eth0没有绑定vip

注意这里模拟的是停止 keepalived进程没有模拟宕机,所以还要将nginx进程也停止表示主nginx服务无法提供。

查看备nginx的eth0:

vip已经漂移到备nginx。

访问ccc.test.com,可以访问。

1.2.7.3. 主机恢复

将主nginx的keepalived和nginx都启动。

查看主nginx的eth0:

查看备nginx的eth0:

vip漂移到主nginx。

查看备nginx的eth0:

eth0没有绑定vip

访问:ccc.test.com,正常访问。

注意:主nginx恢复时一定要将nginx也启动(通常nginx启动要加在开机启动中),否则即使vip漂移到主nginx也无法访问。

1.2.8. 解决nginx进程和keepalived不同时存在问题

1.2.8.1. 问题描述

keepalived是通过检测keepalived进程是否存在判断服务器是否宕机,如果keepalived进程在但是nginx进程不在了那么keepalived是不会做主备切换,所以我们需要写个脚本来监控nginx进程是否存在,如果nginx不存在就将keepalived进程杀掉。

1.2.1.2. nginx进程检测脚本

在主nginx上需要编写nginx进程检测脚本(check_nginx.sh),判断nginx进程是否存在,如果nginx不存在尝试重启nginx,若无法启动,就将keepalived进程杀掉,check_nginx.sh内容如下:

#!/bin/sh
# 如果进程中没有nginx,尝试重启nginx进程,若还是没有,则将keepalived进程kill掉、
A=`ps -C nginx --no-header |wc -l` ## 查看是否有nginx进程 把值赋给变量A
if [ $A -eq 0 ];then
/usr/local/nginx/sbin/nginx    ## 重启nginx进程
sleep 2                ## 等待时间
if [ `ps -C nginx --no-header |wc -l` -eq 0 ];then  ## 还是没有nginx进程
killall keepalived       ## 杀掉keepalived
fi
fi

将check_nginx.sh拷贝至/etc/keepalived下,

脚本测试:

将nginx停止,将keepalived启动,执行脚本:sh /etc/keepalived/check_nginx.sh

从执行可以看出自动将keepalived进程kill掉了。

1.2.8.3. 修改keepalived.conf

修改主nginx的keepalived.conf,添加脚本定义检测:参考keepalived之vrrp_script详解;

注意下边红色标识地方:

#全局配置
global_defs {
notification_email { #指定keepalived在发生切换时需要发送email到的对象,一行一个
XXX@XXX.com
}
notification_email_from miaoruntu@itcast.cn #指定发件人
#smtp_server XXX.smtp.com #指定smtp服务器地址
#smtp_connect_timeout 30 #指定smtp连接超时时间
router_id LVS_DEVEL #运行keepalived机器的一个标识
}
## keepalived会定时执行脚本并对脚本执行的结果进行分析,动态调整vrrp_instance的优先级。
##如果脚本执行结果为0,并且weight配置的值大于0,则优先级相应的增加。如果脚本执行结果非0,
##并且weight配置的值小于 0,则优先级相应的减少。其他情况,维持原本配置的优先级,即配置文件中priority对应的值。
vrrp_script check_nginx {
script "/etc/keepalived/check_nginx.sh" ##监控脚本
interval 2 ##时间间隔,2秒
weight -20 ##权重
}
vrrp_instance VI_1 {
state MASTER #标示状态为MASTER 备份机为BACKUP
interface eth0 #设置实例绑定的网卡
virtual_router_id 51 #同一实例下virtual_router_id必须相同
priority 100 #MASTER权重要高于BACKUP 比如BACKUP为80
advert_int 1 #MASTER与BACKUP负载均衡器之间同步检查的时间间隔,单位是秒
authentication { #设置认证
auth_type PASS #主从服务器验证方式
auth_pass 8888
}
track_script {
check_nginx #监控脚本
}
virtual_ipaddress { #设置vip
192.168.101.100 #可以多个虚拟IP,换行即可
}
}

修改后重启keepalived

接着看下面这段配置,这段配置的意思是,每隔2秒中去执行/etc /keepalived /nginx_check.sh 脚本一次,这项检查从开始便一直进行,interval表示间隔时间,weight -20的意思是,脚本执行成功后把当前节点的优先级降低20。

vrrp_script chk_nginx {
script "/etc/keepalived/nginx_check.sh"
interval 2
weight -20
}

state MASTER表示该节点角色定义为MASTER,interface eth0是指虚拟机的网卡是eth0。virtual _ router _ id 51这项配置非常重要,两个节点的这项配置的值必须一样,否则会出现乱七八糟的问题,这里我把virtual_router_id的值设置为51。mcast_src_ip 192.168.101.3这项配置是指定当前节点的真实IP。priority 100的意思是优先级,这里暂且设置为100,当然也可以是其它值。优先级在keepalived实现高可用方面起着至关重要的作用,keepalived服务器就是根据优先级来选择当前提供服务的设备的,192.168.101.3刚开始设置的优先级是100,192.168.101.4 刚开始设置的优先级是 90,这样keepalived 一开始去检查优先级,发现192.168.101.3 这台设备的优先级高,于是便让该设备对外提供服务,当192.168.101.3这台设备的nginx挂掉后,由于nginx_check.sh 脚本每两秒执行一次,发现192.168.101.3这个节点没有nginx进程后便尝试进行重新启动nginx,如果重新启动还是不行的话,就杀掉所有的keepalived进程,并告诉keepalived服务器192.168.101.3 这个节点的nginx 挂掉了同时会把这个节点的优先级减20,从而优先级变为了80,这样下次keepalived 来检查优先级发现192.168.101.4这个节点的优先级比较高(90),于是便让192.168.101.4 这个节点对外提供服务,同理,这个节点发生故障的话,也会再去让另外一个节点来提供服务,这就实现了高可用。

Keepalived中Master和Backup角色选举策略:https://www.linuxidc.com/Linux/2014-08/ 105884 . htm

1.2.8.4. Keepalived中Master和Backup角色选举策略

在Keepalived集群中,其实并没有严格意义上的主、备节点,虽然可以在Keepalived配置文件中设置“state”选项为“MASTER”状态,但是这并不意味着此节点一直就是Master角色。控制节点角色的是Keepalived配置文件中的“priority”值,但并它并不控制所有节点的角色,另一个能改变节点角色的是在vrrp_script模块中设置的“weight”值,这两个选项对应的都是一个整数值,其中“weight”值可以是个负整数,一个节点在集群中的角色就是通过这两个值的大小决定的。

在一个一主多备的Keepalived集群中,“priority”值最大的将成为集群中的Master节点,而其他都是Backup节点。在Master节点发生故障后,Backup节点之间将进行“民主选举”,通过对节点优先级值“priority”和““weight”的计算,选出新的Master节点接管集群服务。

在vrrp_script模块中,如果不设置“weight”选项值,那么集群优先级的选择将由Keepalived配置文件中的“priority”值决定,而在需要对集群中优先级进行灵活控制时,可以通过在vrrp_script模块中设置“weight”值来实现。下面列举一个实例来具体说明。

假定有A和B两节点组成的Keepalived集群,在A节点keepalived.conf文件中,设置“priority”值为100,而在B节点keepalived.conf文件中,设置“priority”值为80,并且A、B两个节点都使用了“vrrp_script”模块来监控nginx服务,同时都设置“weight”值为10,那么将会发生如下情况:

在两节点都启动Keepalived服务后,正常情况是A节点将成为集群中的Master节点,而B自动成为Backup节点,此时将A节点的nginx服务关闭,通过查看日志发现,并没有出现B节点接管A节点的日志,B节点仍然处于Backup状态,而A节点依旧是Master状态,在这种情况下整个HA集群将失去意义。

1. “weight”值为正数时

2. “weight”值为负数时

以上两种情况的更新策略参考博文:keepalived之vrrp_script详解

1.2.8.5 测试

回到负载均衡高可用的初始状态,保证主、备上的keepalived、nginx全部启动。

停止主nginx服务

观察keepalived日志:

tail -f /var/log/keepalived.log

查看keepalived进程已经不存在。

查看eth0已经没有绑定vip。
