从 0 到 1,Java Web 网站架构搭建的技术演进

136 次浏览     评价:
 2017-12-7

编辑推荐:

本文来自于www.roncoo.com,主要介绍了搭建的流程,从初步搭建到持续部署及一些必备的工具。

初始搭建

最开始,就是各种框架一搭,然后扔到 Tomcat 容器中跑,这时候我们的文件、数据库、应用都在一个服务器上。

服务分离

随着系统的上线,用户量也会逐步上升,很快一台服务器已经满足不了系统的负载,这时我们就要在服务器还没有超载时,提前做好准备。

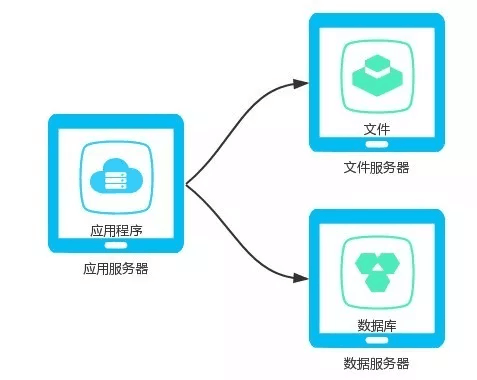

由于我们是我们是单体架构,优化架构在短时间内是不现实的,增加机器是一个不错的选择。这时,我们可能要把应用和数据库服务单独部署,如果有条件也可以把文件服务器单独部署。

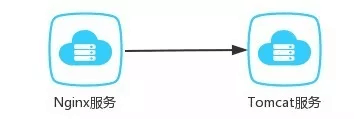

反向代理

为了提升服务处理能力,我们在 Tomcat 容器前加一个代理服务器,一般使用 Nginx,当然你如果更熟悉 Apache 也未尝不可。

用户的请求发送给反向代理,然后反向代理把请求转发到后端的服务器。

从严格意义上说,Nginx 是属于 Web 服务器,一般处理静态 HTML、CSS、JS 请求;而 Tomcat 属于 Web 容器,专门处理 JSP 请求,当然 Tomcat 也是支持 Html 的,只是效果没 Nginx 好而已。

反向代理的优势,如下所示:

隐藏真实后端服务。

负载均衡集群。

高可用集群。

缓存静态内容实现动静分离。

安全限流。

静态文件压缩。

解决多个服务跨域问题。

合并静态请求(HTTP/2.0后已经被弱化)。

防火墙。

SSL 以及 http2。

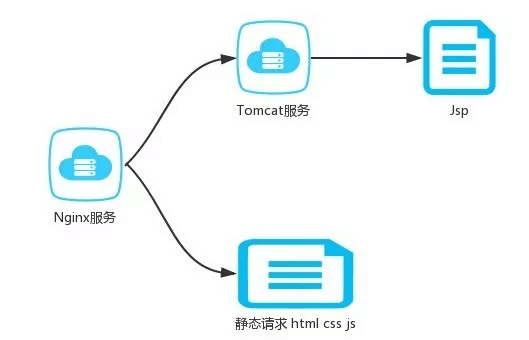

动静分离

基于以上 Nginx 反向代理,我们还可以实现动静分离,静态请求如 HTML、CSS、JS 等请求交给 Nginx 处理,动态请求分发给后端 Tomcat 处理。

Nginx 升级到 1.9.5+ 可以开启 HTTP/2.0 时代,加速网站访问。当然,如果公司不差钱,CDN 也是一个不错的选择。

服务拆分

在这分布式微服务已经普遍流行的年代,我们没必要踩过多的坑,就很容易进行拆分。

市面上已经有相对比较成熟的技术,比如阿里开源的 Dubbo(官方明确表示已经开始维护了),Spring 家族的 Spring Cloud,当然具体如何去实施,无论是技术还是业务方面都要有很好的把控。

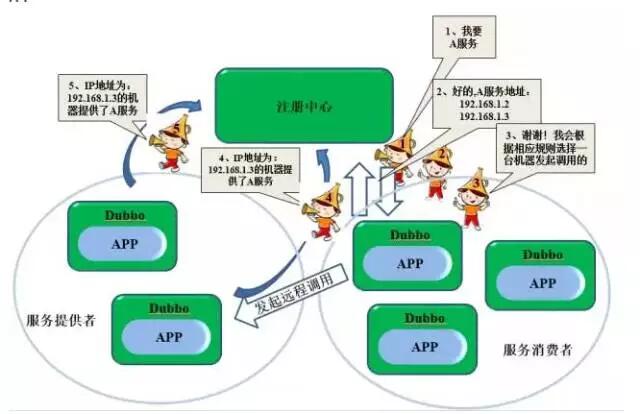

01 Dubbo

02 SpringCloud

服务发现——Netflix Eureka

客服端负载均衡——Netflix Ribbon

断路器——Netflix Hystrix

服务网关——Netflix Zuul

分布式配置——Spring Cloud Config

03 微服务与轻量级通信

同步通信和异步通信

远程调用 RPC

REST

消息队列

持续集成部署

服务拆分以后,随之而来的就是持续集成部署,你可能会用到以下工具:Docker、Jenkins、Git、Maven。

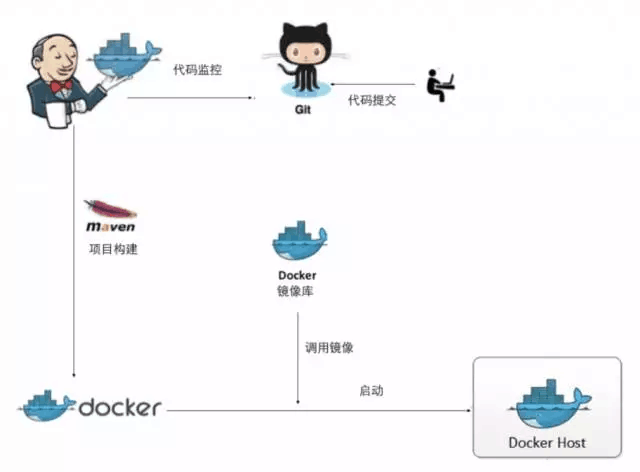

基本拓扑结构如下所示:

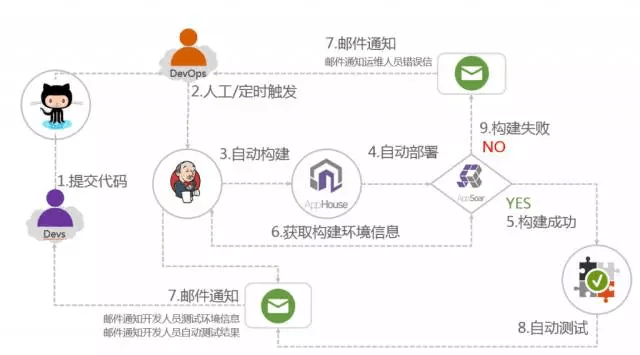

整个持续集成平台的架构演进,如下图所示:

服务集群

Linux 集群主要分成三大类:

高可用集群。

负载均衡集群。

科学计算集群。

我们最常见的也是生产中最常接触到的就是负载均衡集群。

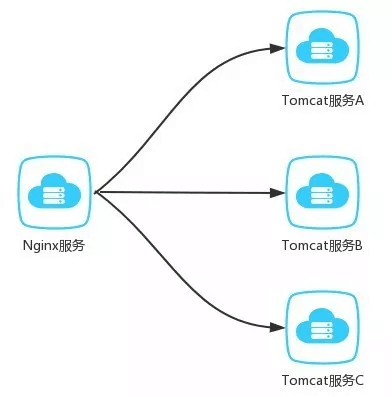

01 负载均衡实现

负载均衡实现的三种方法:

DNS 负载均衡,一般域名注册商的 DNS 服务器不支持,但我用的阿里云解析已经支持。

四层负载均衡(F5、LVS),工作在 TCP 协议下。

七层负载均衡(Nginx、haproxy),工作在 HTTP 协议下。

02 分布式 Session

大家都知道,服务一般分为有状态和无状态,而分布式 Session 就是针对有状态的服务。

分布式 Session 的几种实现方式:

基于数据库的 Session 共享。

基于 resin/tomcat web 容器本身的 Session 复制机制。

基于 oscache/Redis/memcached 进行 Session 共享。

基于 cookie 进行 Session 共享。

分布式 Session 的几种管理方式:

Session Replication 方式管理 (即 Session 复制)。

简介:将一台机器上的 Session 数据广播复制到集群中其余机器上。

使用场景:机器较少,网络流量较小。

优点:实现简单、配置较少、当网络中有机器 Down 掉时不影响用户访问。

缺点:广播式复制到其余机器有一定延时,带来一定网络开销。

Session Sticky 方式管理。

简介:即粘性 Session、当用户访问集群中某台机器后,强制指定后续所有请求均落到此机器上。

使用场景:机器数适中、对稳定性要求不是非常苛刻。

优点:实现简单、配置方便、没有额外网络开销。

缺点:网络中有机器 Down 掉时,用户 Session 会丢失、容易造成单点故障。

缓存集中式管理。

简介:将 Session 存入分布式缓存集群中的某台机器上,当用户访问不同节点时先从缓存中拿 Session 信息。

使用场景:集群中机器数多、网络环境复杂。

优点:可靠性好。

缺点:实现复杂,稳定性依赖于缓存的稳定性、Session 信息放入缓存时要有合理的策略写入。

目前生产中使用到的:

基于 Tomcat 配置实现的 Mem Cache 缓存管理 Session 实现(麻烦)。

基于 Os Cache 和 shiro 组播的方式实现(网络影响)。

基于 Spring-Session+Redis 的方式实现(最适合)。

03 负载均衡策略

负载均衡策略的优劣及其实现的难易程度有两个关键因素:负载均衡算法,对网络系统状况的检测方式和能力。

rr 轮询调度算法

顾名思义,轮询分发请求。优点是实现简单,缺点是不考虑每台服务器的处理能力。

wrr 加权调度算法

我们给每个服务器设置权值 weight,负载均衡调度器根据权值调度服务器,服务器被调用的次数跟权值成正比。优点是考虑了服务器处理能力的不同。

sh 原地址散列

提取用户 IP,根据散列函数得出一个 key,再根据静态映射表,查出对应的 value,即目标服务器 IP。一单目标机器超负荷,则返回空。

dh 目标地址散列

同上,只是现在提取的是目标地址的 IP 来做哈希。优点是以上两种算法都能实现同一个用户访问同一个服务器。

lc 最少连接

优先把请求转发给连接数少的服务器。优点是使得集群中各个服务器的负载更加均匀。

wlc 加权最少连接

在 lc 的基础上,为每台服务器加上权值。算法为:(活动连接数*256+非活动连接数)÷权重 ,计算出来的值小的服务器优先被选择。优点是可以根据服务器的能力分配请求。

sed 最短期望延迟

sed 跟 wlc 类似,区别是不考虑非活动连接数。算法为:(活动连接数+1)*256÷权重,同样计算出来的值小的服务器优先被选择。

nq 永不排队

改进的 sed 算法,我们想一下什么情况下才能“永不排队”,那就是服务器的连接数为 0 的时候,那么假如有服务器连接数为 0,均衡器直接把请求转发给它,无需经过 sed 的计算。

LBLC 基于局部性的最少连接

均衡器根据请求的目的 IP 地址,找出该 IP 地址最近被使用的服务器,把请求转发之,若该服务器超载,则采用最少连接数算法。

LBLCR 带复制的基于局部性的最少连接

均衡器根据请求的目的 IP 地址,找出该 IP 地址最近使用的“服务器组”,注意,这里不是具体某个服务器,然后采用最少连接数算法,从该组中挑出具体的某台服务器出来,把请求转发之。

若该服务器超载,那么根据最少连接数算法,从在集群的非本服务器组的服务器中,找出一台服务器出来,加入本服务器组,然后把请求转发之。

读写分离

MySQL 主从配置,读写分离并引入中间件,开源的 MyCat,阿里的 DRDS 都是不错的选择。

如果是对高可用要求比较高,但是又没有相应的技术保障,建议使用阿里云的 RDS 或者 Redis 相关数据库,省事省力又省钱。

全文检索

如果有搜索业务需求,引入 solr 或者 elasticsearch 也是一个不错的选择,不要什么都塞进关系型数据库。

缓存优化

引入缓存无非是为了减轻后端数据库服务的压力,防止其"罢工"。

常见的缓存服务有:Ehcache、OsCache、MemCache、Redis,它们都是主流经得起考验的缓存技术实现,特别是 Redis 已大规模运用于分布式集群服务中,并证明了自己优越的性能。

消息队列

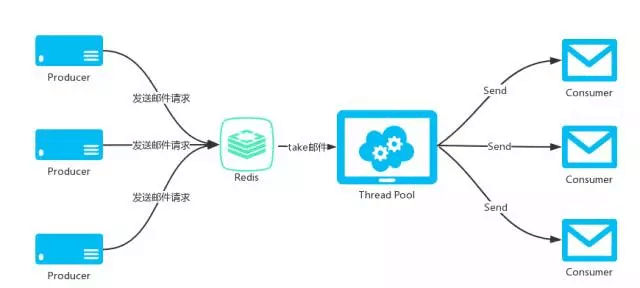

异步通知:比如短信验证,邮件验证这些非实时反馈性的逻辑操作。

流量削锋:应该是消息队列中的常用场景,一般在秒杀或团抢活动中使用广泛。

日志处理:系统中的日志是必不可少的,但是如何去处理高并发下的日志却是一个技术活,一不小心可能会压垮整个服务。

工作中我们常用到的开源日志 ELK,为嘛中间会加一个 Kafka 或者 Redis 就是这么一个道理(一群人涌入和排队进的区别)。

消息通讯:点对点通信(个人对个人)或发布订阅模式(聊天室)。

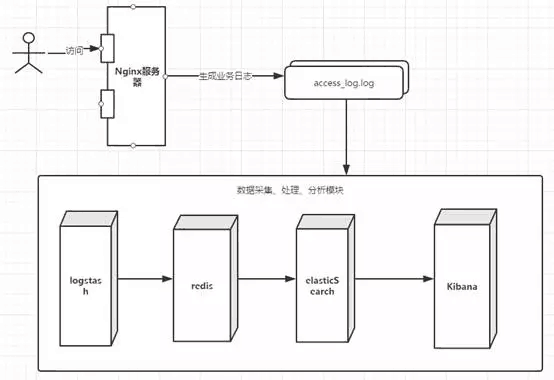

日志服务

消息队列中提到的 ELK 开源日志组件对于中小型创业公司是一个不错的选择。

安全优化

以上种种,没有安全做保证,一切都会归于零:

阿里云的 VPN 虚拟专有网络以及安全组配置。

自建机房的话,要自行配置防火墙安全策略。

相关服务访问,比如 MySQL、Redis、Solr 等如果没有特殊需求尽量使用内网访问并设置鉴权。

尽量使用代理服务器,不要对外开放过多的端口。

HTTPS 配合 HTTP/2.0 也是个不错的选择。

架构师必备词汇

01 高可用

负载均衡(负载均衡算法)

反向代理

服务隔离

服务限流

服务降级(自动优雅降级)

失效转移

超时重试(代理超时、容器超时、前端超时、中间件超时、数据库超时、NoSql超时)

回滚机制(上线回滚、数据库版本回滚、事务回滚)

02 高并发

应用缓存

HTTP 缓存

多级缓存

分布式缓存

连接池

异步并发

03 分布式事务

二阶段提交(强一致)

三阶段提交(强一致)

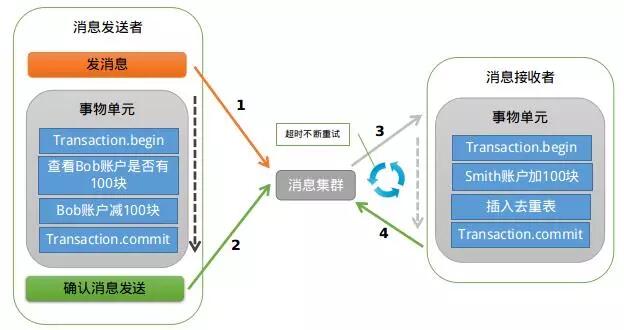

消息中间件(最终一致性),推荐阿里的 RocketMQ。

04 队列

任务队列

消息队列

请求队列

05

扩容

单体垂直扩容

单体水平扩容

应用拆分

数据库拆分

数据库分库分表

数据异构

分布式任务

06 网络安全

SQL 注入

XSS 攻击

CSRF 攻击

拒绝服务(DoS,Denial of Service)攻击

架构师必备工具

01 操作系统

Linux(必备)、某软的

02 负载均衡

DNS、F5、LVS、Nginx、OpenResty、HAproxy、负载均衡SLB

03 分布式框架

Dubbo、Motan、Spring-Could

04 数据库中间件

DRDS 、Mycat、360 Atlas、Cobar (不维护了)

05 消息队列

RabbitMQ、ZeroMQ、Redis、ActiveMQ、Kafka

06 注册中心

Zookeeper、Redis

07 缓存

Redis、Oscache、Memcache、Ehcache

08 集成部署

Docker、Jenkins、Git、Maven

09 存储

OSS、NFS、FastDFS、MogileFS

10 数据库

MySQL、Redis、MongoDB、PostgreSQL、Memcache、HBase

11 网络

专用网络 VPC、弹性公网 IP、CDN
