度学习利器: TensorFlow系统架构及高性能程序设计

作者:武维 来源:infoq 发布于:2017-5-19
来自于要资料   243 次浏览     评价:


2015年11月9日谷歌开源了人工智能平台TensorFlow,同时成为2015年最受关注的开源项目之一。经历了从v0.1到v0.12的12个版本迭代后,谷歌于2017年2月15日发布了TensorFlow 1.0 版本,并同时在美国加州山景城举办了首届TensorFlow Dev Summit会议。

TensorFlow 1.0及Dev Summit(2017)回顾

和以往版本相比,TensorFlow 1.0 的特性改进主要体现在以下几个方面:

速度更快:TensorFlow 1.0版本采用了XLA的编译技术,改进了TensorFlow的运行性能及内存利用。从Benchmark问题的测试结果来看,对单机Inception v3模型,实现了在单机8 GPUs上7.3倍的运算加速;对分布式Inception v3模型,实现了在多机64 GPUs上58倍的运算加速。

更加灵活:该版本除了支持tf.layers,tf.metrics及tf.losses模型的High-Level API外,实现了对keras(high-level neural networks library)API的全面兼容。

更产品化:TensorFlow Python API在v1.0版本中趋于稳定,为产品兼容性打下坚实基础。

在TensorFlow 1.0版本发布的当天,谷歌公司还举办了TensorFlow 2017 DEV Summit。该日程主要包括以下几个方面的主题演讲:

XLA (TensorFlow, Compiled)编译技术 :介绍采用XLA技术最小化图计算执行时间和最大化利用计算资源,用于减少数据训练和模型结果推断时间。

Hands-on TensorBoard可视化技术:介绍了如何使用TensorBoard,以及TensorFlow图模型、训练数据的可视化等。

TensorFlow High-Level API:介绍了使用Layers, Estimators, and Canned Estimators High-Level API定义训练模型。

Integrating Keras & TensorFlow: 介绍了如何在TensorFlow中使用Keras API进行模型定义及训练。

TensorFlow at DeepMind:介绍了在DeepMind中使用TensorFlow平台的典型案例,包括AlphaGo等应用。

Skin Cancer Image Classification:介绍了斯坦福医学院使用TensorFlow分类皮肤癌照片,用于医学诊断。

Mobile and Embedded TensorFlow:介绍了如何把TensorFlow模型运行在移动终端、嵌入式设备,包括安卓,iOS等系统。

Distributed TensorFlow:系统性地介绍了分布式TensorFlow的相关技术,以及如何应用于大规模模型训练。

TensorFlow Ecosystem:讲解了TensorFlow的生态系统,包括生成训练数据,分布式运行TensorFlow和serving models的产品化流程。

Serving Models in Production with TensorFlow Serving:系统性讲解了如何在生产环境中应用TensorFlow Serving模型。

ML Toolkit:介绍了TensorFlow的机器学习库,如线性回归,KMeans等算法模型的使用。

Sequence Models and the RNN API:介绍了如何构建高性能的sequence-to-sequence模型,以及相关API。

Wide & Deep Learning: 介绍了如何结合Wide模型和Deep模型构建综合训练模型。

Magenta,Music and Art Generation:使用增强型深度学习模型生成音乐声音和艺术图片。

Case Study,TensorFlow in Medicine - Retinal Imaging:使用TensorFlow机器学习平台对医学视网膜图片进行分类,辅助医学诊断。

TensorFlow系统架构

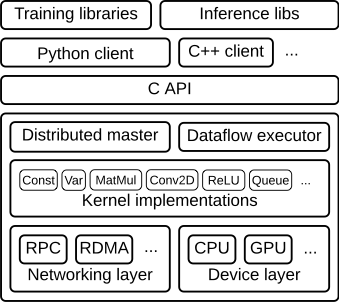

TensorFlow作为分布式机器学习平台,主要架构如下图所示。RPC和RDMA为网络层,主要负责传递神经网络算法参数。CPU和GPU为设备层,主要负责神经网络算法中具体的运算操作。Kernel为TensorFlow中算法操作的具体实现,如卷积操作,激活操作等。Distributed Master用于构建子图;切割子图为多个分片,不同的子图分片运行在不同的设备上;Master还负责分发子图分片到Executor/Work端。Executor/Work在设备(CPUs,GPUs,etc.)上,调度执行子图操作;并负责向其它Worker发送和接收图操作的运行结果。C API把TensorFlow分割为前端和后端,前端(Python/C++/Java Client)基于C API触发TensorFlow后端程序运行。Training libraries和Inference libs是模型训练和推导的库函数,为用户开发应用模型使用。

下图为Client、Master及Worker的内部工作原理。"/job:worker/task:0" 和 "/job:ps/task:0" 表示worker中的执行服务。"job:ps"表示参数服务器,用于存储及更新模型参数。"job:worker"用于优化模型参数,并发参数发送到参数服务器上。Distributed Master和Worker Service只存在于分布式TensorFlow中。单机版本的TensorFlow实现了Local的Session,通过本地进程的内部通讯实现上述功能。

用户编写TensorFlow应用程序生成计算图,Client组件会创建Session,并通过序列化技术,发送图定义到Distributed Master组件。下图中,Client创建了一个 s+=w*x+b的图计算模型。

当Client触发Session运算的时候,Maser构建将要运行的子图。并根据设备情况,切割子图为多个分片。下面为Master构建的运行子图:

接着切割子图,把模型参数分组在参数服务器上,图计算操作分组在运算Worker上。下图为一种可行的图切割策略:

Distributed Master会根据模型参数的分区情况进行切割边,在Task间插入发送和接收Tensor信息的通信节点,如下图所示:

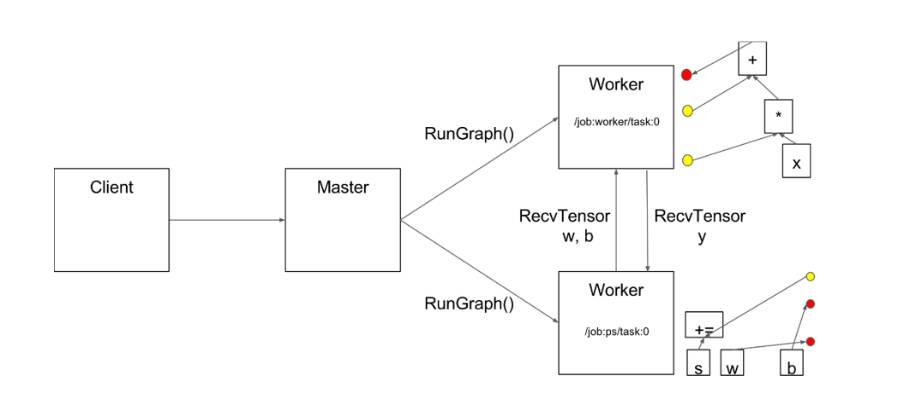

接着Distributed Master通过RegisterGraph方法发送子图分片给Task,如下图所示:

Master通过RunGraph触发子图运算,Worker会使用GPU/CPU运算设备执行TensorFlow Kernel运算。在本节点的CPU和GPU之间,使用cudaMemcpyAsync传输数据;在本节点GPU和GPU之间,使用peer-to-peer DMA传输数据,避免通过CPU复制数据。TensorFlow使用gRPC(TCP)和RDMA (Converged Ethernet)技术,实现Worker间的数据通信及传输,如下图所示:

高性能程序设计

TensorFlow内核采用C/C++开发,并提供了C++,Python,Java,Go语言的Client API。特别是Python API,是目前主流的TensorFlow模型开发接口。但为什么还需要采用C++ API去训练模型呢?本文基于如下两点考虑,首先当我们采用Python API去训练模型的时候,需要不断地用Python API调用C/C++底层接口,重复的接口调用一定程度上影响了程序的执行性能。更为重要的是,在GPU上训练模型的时候需要大量的内存交换;如果采用C++ API去训练模型,可提供更好的运算性能及更好地控制GPU内存的分配。

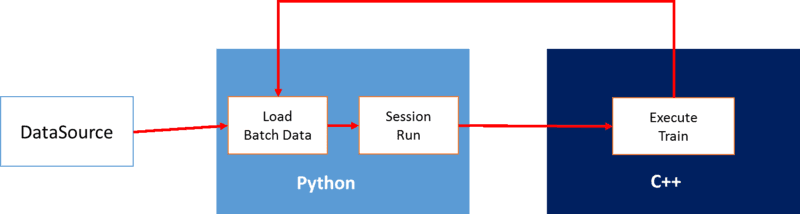

下图为Python API的运算架构:在模型训练的每次迭代中,程序通过Python API读取Batch Data,然后通过TensorFlow Session Run接口,传递数据给C++,并触发神经网络训练。如下图所示:

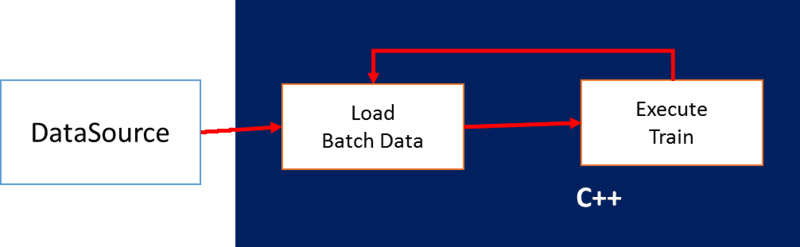

下图为C++ API的运算架构:在模型训练的每次迭代中,通过C++ API读取Batch Data后,直接触发模型训练。减少了不同语言间API接口的循环调用及数据传输。如下图所示:

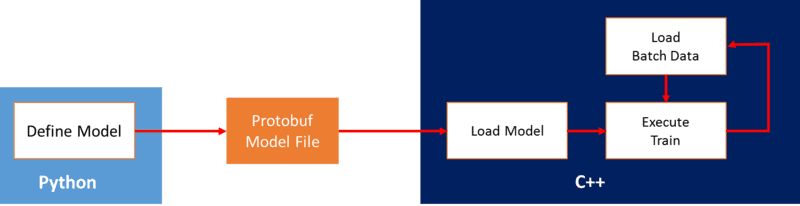

为了采用C++ API进行模型训练,我们首先需要编写训练模型,这个编写过程可以采用Python语言来完成。我们首先采用Python API编写训练模型,然后把图模型转换为Protobuf的序列化文件。接着通过C++ API加载该模型文件,创建TensorFlow Session,初始化模型变量,以及加载训练数据并执行神经网络训练。程序架构如下图所示:

下面为使用Python API定义训练模型的示例:

with tf.Session() as sess:

#定义Placeholder Tensor接入训练数据
x = tf.placeholder(tf.float32, [None, 32], name="x")
y = tf.placeholder(tf.float32, [None, 8], name="y")

#定义训练模型
w1 = tf.Variable (tf.truncated_normal([32, 16], stddev=0.1))
b1 = tf.Variable (tf.constant(0.0, shape=[16]))
w2 = tf.Variable (tf.truncated_normal([16, 8], stddev=0.1))
b2 = tf.Variable (tf.constant(0.0, shape=[8]))
a = tf.nn.tanh (tf.nn.bias_add(tf.matmul(x, w1), b1))
y_out = tf.nn.tanh (tf.nn.bias_add(tf.matmul(a, w2), b2), name="y_out")
cost = tf.reduce_sum (tf.square(y-y_out), name="cost")
optimizer = tf.train. AdamOptimizer().minimize(cost, name="train")

#定义变量初始化操作
init = tf.initialize_variables(tf.all_variables(), name='init_all_vars_op')

#把图模型转换为Protobuf文件
tf.train.write_graph(sess.graph_def, './', 'mlp.pb', as_text=False)

下面为使用C++ API加载Protobuf图模型,并执行训练的示例:

#include "tensorflow/core/public/session.h"
#include "tensorflow/core/graph/default_device.h"
using namespace tensorflow;

int main(int argc, char* argv[]) {
//Protobuf模型文件名
std::string graph_definition = "mlp.pb";
//Tensorflow Sesssion
Session* session;

//定义图模型对象
GraphDef graph_def;
SessionOptions opts;

//存储Session会话的运行结果
std::vector<Tensor> outputs;

#加载Protobuf模型文件到图模型对象中
TF_CHECK_OK(ReadBinaryProto (Env::Default(), graph_definition, &graph_def));

// 默认在gpu 0上执行模型的训练操作
graph::SetDefaultDevice("/gpu:0", &graph_def);

//设定GPU显存使用参数
opts.config.mutable_gpu_options() -> set_per_process_gpu_memory_fraction(0.5);
opts.config.mutable_gpu_options()-> set_allow_growth(true);

//创建TensorFlow会话
TF_CHECK_OK(NewSession(opts, &session));

// 加载图对象到会话中
TF_CHECK_OK(session->Create(graph_def));

// 执行模型参数初始化操作
TF_CHECK_OK(session->Run({}, {}, {"init_all_vars_op"}, nullptr));

//定义模型输入数据,包括数据类型和维度信息
Tensor x(DT_FLOAT, TensorShape({100, 32}));
Tensor y(DT_FLOAT, TensorShape({100, 8}));

//把Tensor转换为矩阵,并初始化Tensor数据
auto _XTensor = x.matrix<float>();
auto _YTensor = y.matrix<float>();
_XTensor.setRandom();
_YTensor.setRandom();

for (int i = 0; i < 10; ++i) {
//执行模型的训练操作,{{"x", x}, {"y", y}} 表示输入数据Tensor名称和Tensor对象;{"cost"}表示要获取输出值的操作名称; &outputs表示执行"cost"操作后返回的Tensor对象
TF_CHECK_OK(session->Run({{"x", x}, {"y", y}}, {"cost"}, {}, &outputs));

//获取执行“cost“操作后的运算结果
float cost = outputs[0].scalar<float>()(0);
std::cout << "Cost: " << cost << std::endl;

//执行"train"操作
TF_CHECK_OK(session->Run({{"x", x}, {"y", y}}, {}, {"train"}, nullptr)); // Train
outputs.clear();
}

//关闭Session及删除Session对象
session->Close();
delete session;
return 0;
}

当C++程序写好后,编译时候需要链接的头文件,开源已经帮我们整理好了,存放于目录/usr/lib/python2.7/site-packages/tensorflow/include下。编译和运行的时候需要链接libtensorflow_cc.so,可以按照下面的方式编译该库文件:bazel build -c opt //tensorflow:libtensorflow_cc.so --copt=-m64 --linkopt=-m64 --spawn_strategy=standalone --genrule_strategy=standalone --verbose_failures。具体可参考TensorFlow源代码的官方编译文档。

总结

本文首先回顾了TensorFlow 1.0主要新特性及TensorFlow 2017 Dev Summit的主要议程。到目前为止TensorFlow的GitHub Star排名为51000+, Fork排名已达24000+,有15000+ commits。并随着TensorFlow新版本的不断发布以及新特性的不断增加,TensorFlow使用更加灵活,运行速度更快,使用方式更产品化,已成为目前主流的深度学习平台之一。

接着介绍了TensorFlow的系统架构,包括Client,Master,Worker,Kernel的相关概念及运行方式,是一种适合大规模分布式训练的机器学习平台。从上述系统架构中可以看到,TensorFlow内核采用C/C++开发,当采用Python API去训练模型的时候,需要不断地用Python调用C/C++底层接口,重复的接口调用一定程度上影响了程序的执行性能。如果有最求高性能运算的朋友,可以尝试用下本文高性能运算章节推荐的方法。
