以前做过一些负载均衡高可用的实验，由于在工作环境一直都没有用到这些技术，现在几乎都忘光了，记录在evernote里的实验笔记也不完整。趁着最近事情较少，重新找了些资料，把一些相关的实验再做一遍，并记录完整，以备不时之需。
一、 LVS简介
LVS是Linux Virtual Server的简称，也就是Linux虚拟服务器,
是一个由章文嵩博士发起的自由软件项目，它的官方站点是www.linuxvirtualserver.org。现在LVS已经是
Linux标准内核的一部分，在Linux2.4内核以前，使用LVS时必须要重新编译内核以支持LVS功能模块，但是从Linux2.4内核以后，已经完全内置了LVS的各个功能模块，无需给内核打任何补丁，可以直接使用LVS提供的各种功能。
使用LVS技术要达到的目标是：通过LVS提供的负载均衡技术和Linux操作系统实现一个高性能、高可用的服务器群集，它具有良好可靠性、可扩展性和可操作性。从而以低廉的成本实现最优的服务性能。
LVS自从1998年开始，发展到现在已经是一个比较成熟的技术项目了。可以利用LVS技术实现高可伸缩的、高可用的网络服务，例如WWW服务、Cache服务、DNS服务、FTP服务、MAIL服务、视频/音频点播服务等等，有许多比较著名网站和组织都在使用LVS架设的集群系统，例如：Linux的门户网站（www.linux.com）、向RealPlayer提供音频视频服务而闻名的Real公司（www.real.com）、全球最大的开源网站（sourceforge.net）等。
二、 LVS体系结构
使用LVS架设的服务器集群系统有三个部分组成：最前端的负载均衡层，用Load Balancer表示，中间的服务器群组层，用Server
Array表示，最底端的数据共享存储层，用Shared Storage表示，在用户看来，所有的内部应用都是透明的，用户只是在使用一个虚拟服务器提供的高性能服务。

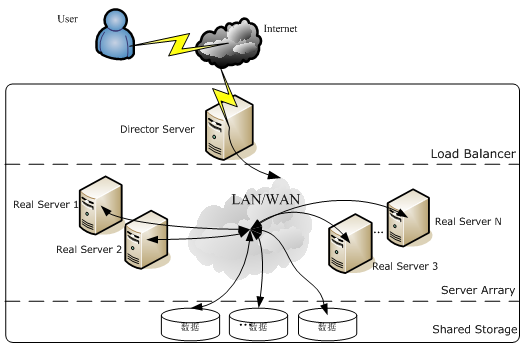

LVS体系结构下图所示：
下面对LVS的各个组成部分进行详细介绍：
1.Load Balancer层：位于整个集群系统的最前端，有一台或者多台负载调度器（Director Server）组成，LVS模块就安装在Director
Server上，而Director的主要作用类似于一个路由器，它含有完成LVS功能所设定的路由表，通过这些路由表把用户的请求分发给Server
Array层的应用服务器（Real Server）上。同时，在Director Server上还要安装对Real
Server服务的监控模块Ldirectord，此模块用于监测各个Real Server服务的健康状况。在Real
Server不可用时把它从LVS路由表中剔除，恢复时重新加入。
2.Server Array层：由一组实际运行应用服务的机器组成，Real Server可以是WEB服务器、MAIL服务器、FTP服务器、DNS服务器、视频服务器中的一个或者多个，每个Real
Server之间通过高速的LAN或分布在各地的WAN相连接。在实际的应用中，Director Server也可以同时兼任Real
Server的角色。
3.Shared Storage层：是为所有Real Server提供共享存储空间和内容一致性的存储区域，在物理上，一般有磁盘阵列设备组成，为了提供内容的一致性，一般可以通过NFS网络文件系统共享数据，但是NFS在繁忙的业务系统中，性能并不是很好，此时可以采用集群文件系统，例如Red
hat的GFS文件系统，oracle提供的OCFS2文件系统等。
从整个LVS结构可以看出，Director Server是整个LVS的核心，目前，用于Director
Server的操作系统只能是Linux和FreeBSD，linux2.6内核不用任何设置就可以支持LVS功能，而FreeBSD作为Director
Server的应用还不是很多，性能也不是很好。
对于Real Server，几乎可以是所有的系统平台，Linux、windows、Solaris、AIX、BSD系列都能很好的支持
三、lvs实例
（一）、NAT模式:
NAT模型:地址转换类型，主要是做地址转换，类似于iptables的DNAT类型，它通过多目标地址转换，来实现负载均衡；
特点和要求：
1、LVS（Director）上面需要双网卡：DIP(内网)和VIP（外网）
2、内网的Real Server主机的IP必须和DIP在同一个网络中，并且要求其网关都需要指向DIP的地址
3、RIP都是私有IP地址，仅用于各个节点之间的通信
4、Director位于client和Real Server之间，负载处理所有的进站、出站的通信
5、支持端口映射
6、通常应用在较大规模的应用场景中，但Director易成为整个架构的瓶颈！
环境：virtualbox虚拟3台centos6.3虚拟机，拓扑如上
Directior：对外 192.168.1.103 ,对内 192.168.0.1
server1:192.168.0.2
server2:192.168.0.3
1、Director上安装ipvsadm：
2、开启路由转发：
echo 1 > /proc/sys/net/ipv4/ip_forward |
3、server1上建一个简单的网页文件
echo "I'm Server1" >index.html |
server2创建一个简单的网页文件
echo "I'm Server2" >index.html |
4、使用pyhon的SimpleHTTPServer 模块启动一个简单的http服务器：
python -m SimpleHTTPServer 80 |
5、在Director上配置ipvs的定义：使用模式以及算法
ipvsadm -A -t 192.168.1.103:80 -s rr
ipvsadm -a -t 192.168.1.103:80 -r 192.168.137.20 -m
ipvsadm -a -t 192.168.1.103:80 -r 192.168.137.30 -m ipvsadm -L -n |
打开浏览器测试访问：
页面轮流交替出现，确实按照RR算法进行调度。
6、改成WLC算法，权重定义为3比1
ipvsadm -A -t 192.168.1.103:80 -s wlc
ipvsadm -a -t 192.168.1.103:80 -r 192.168.0.2 -m -w 3
ipvsadm -a -t 192.168.1.103:80 -r 192.168.0.3 -m -w 1
ipvsadm -L -n |
7、另一台机子上使用ab测试：
ab -c 10 -n 10000 http://192.168.1.103/index.html |
8、查看结果：
[root@localhost ~]# ipvsadm -L -n
IP Virtual Server version 1.2.1 (size=4096)
Prot LocalAddress:Port Scheduler Flags
-> RemoteAddress:Port Forward Weight ActiveConn InActConn
TCP 192.168.1.103:80 wlc
-> 192.168.0.2:80 Masq 3 0 7306
-> 192.168.0.3:80 Masq 1 0 2696 |
ps：其它算法可自行测试
（二）DR模式：
特点和要求
1、各个集群节点必须和Director在同一个物理网络中
2、RIP地址不能为私有地址，可以实现便捷的远程管理和监控
3、Director仅仅负责处理入站请求，响应报文则由Real Server直接发往客户端
4、集群节点Real Server 的网关一定不能指向DIP，而是指向外部路由
5、Director不支持端口映射
6、Director能够支持比NAT多很多的Real Server
原理：
DR模型：直接路由模型，每个Real Server上都有两个IP：VIP和RIP，但是VIP是隐藏的，就是不能提高解析等功能，只是用来做请求回复的源IP的，Director上只需要一个网卡，然后利用别名来配置两个IP：VIP和DIP
Director在接受到外部主机的请求的时候转发给Real Server的时候并不更改目标地址，只是通过arp解析的MAC地址进行封装然后转给Real
Server，Real Server在接受到信息以后拆除MAC帧封装，然后直接回复给CIP
环境：virtualbox虚拟3台centos6.3虚拟机，拓扑如上
Directior：eth0:192.168.1.103 eh0:0(vip):192.168.0.101
server1: eth0:192.168.1.104 lo:0(vip):192.168.1.101
server2: eth0:192.168.1.105 lo:0(vip):192.168.1.101
通信原理：
每个Real Server上都有两个IP：VIP和RIP，但是VIP是隐藏的，就是不能提高解析等功能，只是用来做请求回复的源IP的，Director上只需要一个网卡，然后利用别名来配置两个IP：VIP和DIP
Director在接受到外部主机的请求的时候转发给Real Server的时候并不更改目标地址，只是通过arp解析的MAC地址进行封装然后转给Real
Server，Real Server在接受到信息以后拆除MAC帧封装，然后直接回复给CIP。
而此时需要关闭RS上的基于VIP的arp解析，在linux内核2.4以后，内核中都内置了这种功能，通过一些设置可以关闭其arp的功能：
arp_ignore:定义接收到ARP请求时的响应级别
0：默认，只用本地配置的有响应地址都给予响应
1：仅仅在目标IP是本地地址，并且是配置在请求进来的接口上的时候才给予响应(仅在请求的目标地址配置请求到达的接口上的时候，才给予响应)
arp_announce：定义将自己的地址向外通告时的级别
0：默认，表示使用配置在任何接口的任何地址向外通告
1：试图仅向目标网络通告与其网络匹配的地址
2：仅向与本地接口上地址匹配的网络进行通告
PS：要想让其功能生效，必须先设置相关设置，然后在配置IP地址等信息
1、在server1和server2上执行如下操作
2、开启路由转发：
echo 1 > /proc/sys/net/ipv4/ip_forward |
3、server1上建一个简单的网页文件
echo "I'm Server1" >index.html |
server2创建一个简单的网页文件
echo "I'm Server2" >index.html |
4、使用pyhon的SimpleHTTPServer 模块启动一个简单的http服务器：
python -m SimpleHTTPServer 80 |
5、在Director上配置ipvs的定义：使用模式以及算法
ipvsadm -A -t 192.168.1.103:80 -s rr
ipvsadm -a -t 192.168.1.103:80 -r 192.168.137.20 -m
ipvsadm -a -t 192.168.1.103:80 -r 192.168.137.30 -m
ipvsadm -L -n |
6、访问测试
（三）、TUN模式
其实数据转发原理和上面的dr模式是一样的，不过这个我个人认为主要是位于不同位置（不同机房）；LB是通过隧道进行了信息传输，虽然增加了负载，可是因为地理位置不同的优势，还是可以参考的一种方案；
优点：负载均衡器只负责将请求包分发给物理服务器，而物理服务器将应答包直接发给用户。所以，负载均衡器能处理很巨大的请求量，这种方式，一台负载均衡能为超过100台的物理服务器服务，负载均衡器不再是系统的瓶颈。使用VS-TUN方式，如果你的负载均衡器拥有100M的全双工网卡的话，就能使得整个Virtual
Server能达到1G的吞吐量。
不足：这种方式需要所有的服务器支持”IP Tunneling”(IP Encapsulation)协议；
|
