基于kubernetes构建Docker集群管理详解

作者： Mike Amundsen 来源：InfoQ 发布于： 2015-02-05

4745 次浏览

一、前言

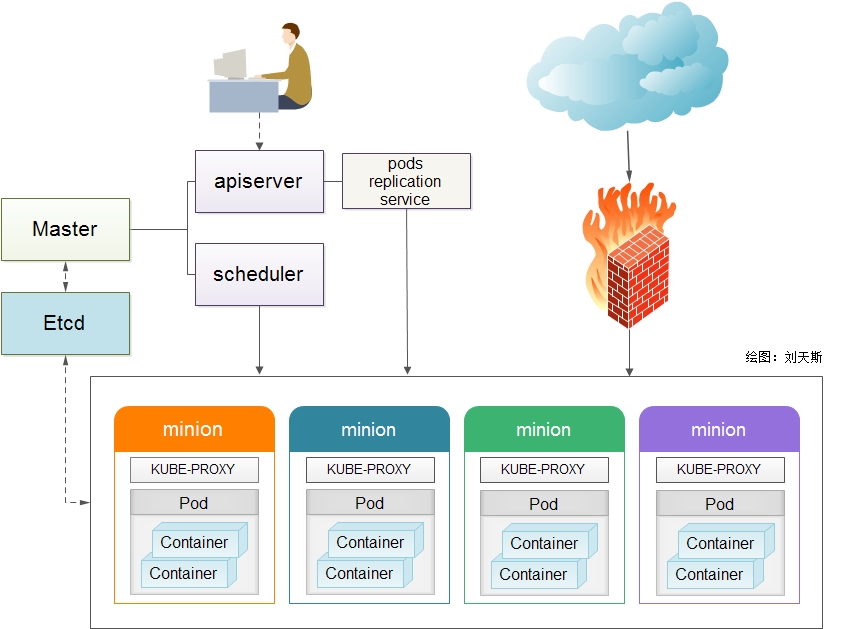

Kubernetes 是Google开源的容器集群管理系统，基于Docker构建一个容器的调度服务，提供资源调度、均衡容灾、服务注册、动态扩缩容等功能套件，目前最新版本为0.6.2。本文介绍如何基于Centos7.0构建Kubernetes平台，在正式介绍之前，大家有必要先理解Kubernetes几个核心概念及其承担的功能。以下为Kubernetes的架构设计图：

1. Pods

在Kubernetes系统中，调度的最小颗粒不是单纯的容器，而是抽象成一个Pod，Pod是一个可以被创建、销毁、调度、管理的最小的部署单元。比如一个或一组容器。

2. Replication Controllers

Replication Controller是Kubernetes系统中最有用的功能，实现复制多个Pod副本，往往一个应用需要多个Pod来支撑，并且可以保证其复制的副本数，即使副本所调度分配的主宿机出现异常，通过Replication Controller可以保证在其它主宿机启用同等数量的Pod。Replication Controller可以通过repcon模板来创建多个Pod副本，同样也可以直接复制已存在Pod，需要通过Label selector来关联。

3、Services

Services是Kubernetes最外围的单元，通过虚拟一个访问IP及服务端口，可以访问我们定义好的Pod资源，目前的版本是通过iptables的nat转发来实现，转发的目标端口为Kube_proxy生成的随机端口，目前只提供GOOGLE云上的访问调度，如GCE。如果与我们自建的平台进行整合？请关注下篇《kubernetes与HECD架构的整合》文章。

4、Labels

Labels是用于区分Pod、Service、Replication Controller的key/value键值对，仅使用在Pod、Service、 Replication Controller之间的关系识别，但对这些单元本身进行操作时得使用name标签。

5、Proxy

Proxy不但解决了同一主宿机相同服务端口冲突的问题，还提供了Service转发服务端口对外提供服务的能力，Proxy后端使用了随机、轮循负载均衡算法。

说说个人一点看法，目前Kubernetes 保持一周一小版本、一个月一大版本的节奏，迭代速度极快，同时也带来了不同版本操作方法的差异，另外官网文档更新速度相对滞后及欠缺，给初学者带来一定挑战。在上游接入层官方侧重点还放在GCE（Google Compute Engine）的对接优化，针对个人私有云还未推出一套可行的接入解决方案。在v0.5版本中才引用service代理转发的机制，且是通过iptables来实现，在高并发下性能令人担忧。但作者依然看好Kubernetes未来的发展，至少目前还未看到另外一个成体系、具备良好生态圈的平台，相信在V1.0时就会具备生产环境的服务支撑能力。

一、环境部署

1、平台版本说明

1）Centos7.0 OS

2）Kubernetes V0.6.2

3）etcd version 0.4.6

4）Docker version 1.3.2

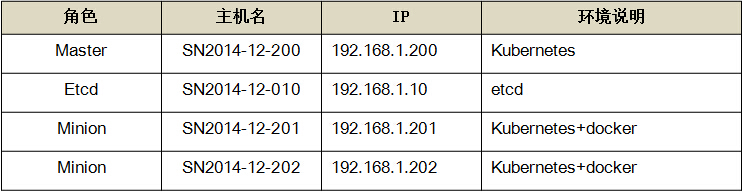

2、平台环境说明

3、环境安装

1）系统初始化工作（所有主机）

系统安装-选择[最小化安装]

# yum -y install wget ntpdate bind-utils
    # wget http://mirror.centos.org/centos/7/extras/x86_64/Packages/epel-release-7-2.noarch.rpm
    # yum update

CentOS 7.0默认使用的是firewall作为防火墙，这里改为iptables防火墙（熟悉度更高，非必须）。

1.1、关闭firewall：

# systemctl stop firewalld.service #停止firewall
    # systemctl disable firewalld.service #禁止firewall开机启动

1.2、安装iptables防火墙

# yum install iptables-services #安装
    # systemctl start iptables.service #最后重启防火墙使配置生效
    # systemctl enable iptables.service #设置防火墙开机启动

2）安装Etcd（192.168.1.10主机）

# mkdir -p /home/install && cd /home/install
    # wget https://github.com/coreos/etcd/releases/download/v0.4.6/etcd-v0.4.6-linux-amd64.tar.gz
    # tar -zxvf etcd-v0.4.6-linux-amd64.tar.gz
    # cd etcd-v0.4.6-linux-amd64
    # cp etcd* /bin/
    # /bin/etcd -version
    etcd version 0.4.6

启动服务etcd服务，如有提供第三方管理需求，另需在启动参数中添加“-cors='*'”参数。

# mkdir /data/etcd
    # /bin/etcd -name etcdserver -peer-addr 192.168.1.10:7001 -addr 192.168.1.10:4001
 -data-dir /data/etcd -peer-bind-addr 0.0.0.0:7001 -bind-addr 0.0.0.0:4001 &

配置etcd服务防火墙，其中4001为服务端口，7001为集群数据交互端口。

# iptables -I INPUT -s 192.168.1.0/24 -p tcp --dport 4001 -j ACCEPT
    # iptables -I INPUT -s 192.168.1.0/24 -p tcp --dport 7001 -j ACCEPT

3）安装Kubernetes（涉及所有Master、Minion主机）

通过yum源方式安装，默认将安装etcd, docker, and cadvisor相关包。

# curl https://copr.fedoraproject.org/coprs/eparis/kubernetes-epel-7/repo/epel-7/
eparis-kubernetes-epel-7-epel-7.repo -o /etc/yum.repos.d/eparis-kubernetes-epel-7-epel-7.repo
    #yum -y install kubernetes

升级至v0.6.2，覆盖bin文件即可，方法如下：

# mkdir -p /home/install && cd /home/install
    # wget https://github.com/GoogleCloudPlatform/kubernetes/releases/download/v0.6.2/kubernetes.tar.gz
    # tar -zxvf kubernetes.tar.gz
    # tar -zxvf kubernetes/server/kubernetes-server-linux-amd64.tar.gz
    # cp kubernetes/server/bin/kube* /usr/bin

校验安装结果，出版以下信息说明安装正常。

[root@SN2014-12-200 bin]# /usr/bin/kubectl version
    Client Version: version.Info{Major:"0", Minor:"6+", GitVersion:"v0.6.2",
 GitCommit:"729fde276613eedcd99ecf5b93f095b8deb64eb4", GitTreeState:"clean"}
    Server Version: &version.Info{Major:"0", Minor:"6+", GitVersion:"v0.6.2",
GitCommit:"729fde276613eedcd99ecf5b93f095b8deb64eb4", GitTreeState:"clean"}

4）Kubernetes配置（仅Master主机）

master运行三个组件,包括apiserver、scheduler、controller-manager，相关配置项也只涉及这三块。

4.1、【/etc/kubernetes/config】

# Comma seperated list of nodes in the etcd cluster
KUBE_ETCD_SERVERS="--etcd_servers=http://192.168.1.10:4001"

# logging to stderr means we get it in the systemd journal
KUBE_LOGTOSTDERR="--logtostderr=true"

# journal message level, 0 is debug
KUBE_LOG_LEVEL="--v=0"

# Should this cluster be allowed to run privleged docker containers
KUBE_ALLOW_PRIV="--allow_privileged=false"

4.2、【/etc/kubernetes/apiserver】

# The address on the local server to listen to.
KUBE_API_ADDRESS="--address=0.0.0.0"

# The port on the local server to listen on.
KUBE_API_PORT="--port=8080"

# How the replication controller and scheduler find the kube-apiserver
KUBE_MASTER="--master=192.168.1.200:8080"

# Port minions listen on
KUBELET_PORT="--kubelet_port=10250"

# Address range to use for services
KUBE_SERVICE_ADDRESSES="--portal_net=10.254.0.0/16"

# Add you own!
KUBE_API_ARGS=""

4.3、【/etc/kubernetes/controller-manager】

# Comma seperated list of minions
KUBELET_ADDRESSES="--machines= 192.168.1.201,192.168.1.202"

# Add you own!
KUBE_CONTROLLER_MANAGER_ARGS=""

4.4、【/etc/kubernetes/scheduler】

# Add your own!
KUBE_SCHEDULER_ARGS=""

启动master侧相关服务

# systemctl daemon-reload
    # systemctl start kube-apiserver.service kube-controller-manager.service kube-scheduler.service
    # systemctl enable kube-apiserver.service kube-controller-manager.service kube-scheduler.service

5）Kubernetes配置（仅minion主机）

minion运行两个组件,包括kubelet、proxy，相关配置项也只涉及这两块。

Docker启动脚本更新

# vi /etc/sysconfig/docker

添加：-H tcp://0.0.0.0:2375，最终配置如下，以便以后提供远程API维护。

OPTIONS=--selinux-enabled -H tcp://0.0.0.0:2375 -H fd://

修改minion防火墙配置，通常master找不到minion主机多半是由于端口没有连通。

iptables -I INPUT -s 192.168.1.200 -p tcp --dport 10250 -j ACCEPT

修改kubernetes minion端配置，以192.168.1.201主机为例，其它minion主机同理。

5.1、【/etc/kubernetes/config】

# Comma seperated list of nodes in the etcd cluster
KUBE_ETCD_SERVERS="--etcd_servers=http://192.168.1.10:4001"

# logging to stderr means we get it in the systemd journal
KUBE_LOGTOSTDERR="--logtostderr=true"

# journal message level, 0 is debug
KUBE_LOG_LEVEL="--v=0"

# Should this cluster be allowed to run privleged docker containers
KUBE_ALLOW_PRIV="--allow_privileged=false"

5.2、【/etc/kubernetes/kubelet】

###
# kubernetes kubelet (minion) config

# The address for the info server to serve on (set to 0.0.0.0 or "" for all interfaces)
KUBELET_ADDRESS="--address=0.0.0.0"

# The port for the info server to serve on
KUBELET_PORT="--port=10250"

# You may leave this blank to use the actual hostname
KUBELET_HOSTNAME="--hostname_override=192.168.1.201"

# Add your own!
KUBELET_ARGS=""

5.3、【/etc/kubernetes/proxy】

KUBE_PROXY_ARGS=""

启动kubernetes服务

# systemctl daemon-reload
# systemctl enable docker.service kubelet.service kube-proxy.service
# systemctl start docker.service kubelet.service kube-proxy.service

3、校验安装(在master主机操作，或可访问master主机8080端口的client api主机)

1) kubernetes常用命令

# kubectl get minions    #查查看minion主机
# kubectl get pods    #查看pods清单
# kubectl get services 或 kubectl get services -o json    #查看service清单
# kubectl get replicationControllers    #查看replicationControllers清单
# for i in `kubectl get pod|tail -n +2|awk '{print $1}'`; do kubectl delete pod $i; done    #删除所有pods

或者通过Server api for REST方式（推荐，及时性更高）：

# curl -s -L http://192.168.1.200:8080/api/v1beta1/version | python -mjson.tool    #查看kubernetes版本
# curl -s -L http://192.168.1.200:8080/api/v1beta1/pods | python -mjson.tool    #查看pods清单
# curl -s -L http://192.168.1.200:8080/api/v1beta1/replicationControllers | python -mjson.tool    #查看replicationControllers清单
# curl -s -L http://192.168.1.200:8080/api/v1beta1/minions | python -m json.tool    #查查看minion主机
# curl -s -L http://192.168.1.200:8080/api/v1beta1/services | python -m json.tool    #查看service清单

注：在新版kubernetes中，所有的操作命令都整合至kubectl，包括kubecfg、kubectl.sh、kubecfg.sh等

2）创建测试pod单元

# /home/kubermange/pods && cd /home/kubermange/pods
   # vi apache-pod.json

{
  "id": "fedoraapache",
  "kind": "Pod",
  "apiVersion": "v1beta1",
  "desiredState": {
    "manifest": {
      "version": "v1beta1",
      "id": "fedoraapache",
      "containers": [{
        "name": "fedoraapache",
        "image": "fedora/apache",
        "ports": [{
          "containerPort": 80,
          "hostPort": 8080
        }]
      }]
    }
  },
  "labels": {
    "name": "fedoraapache"
  }
}

 # kubectl create -f apache-pod.json
    # kubectl get pod

NAME                IMAGE(S)            HOST                LABELS              STATUS
fedoraapache        fedora/apache       192.168.1.202/      name=fedoraapache   Running

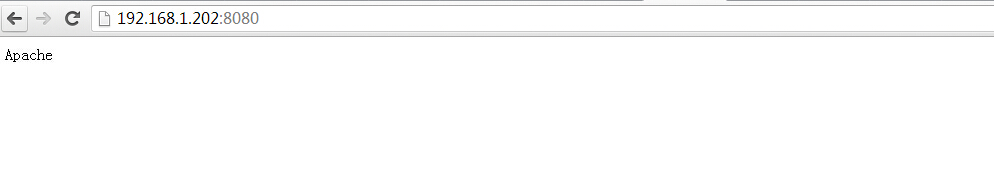

启动浏览器访问http://192.168.1.202:8080/，对应的服务端口切记在iptables中已添加。效果图如下：

观察kubernetes在etcd中的数据存储结构

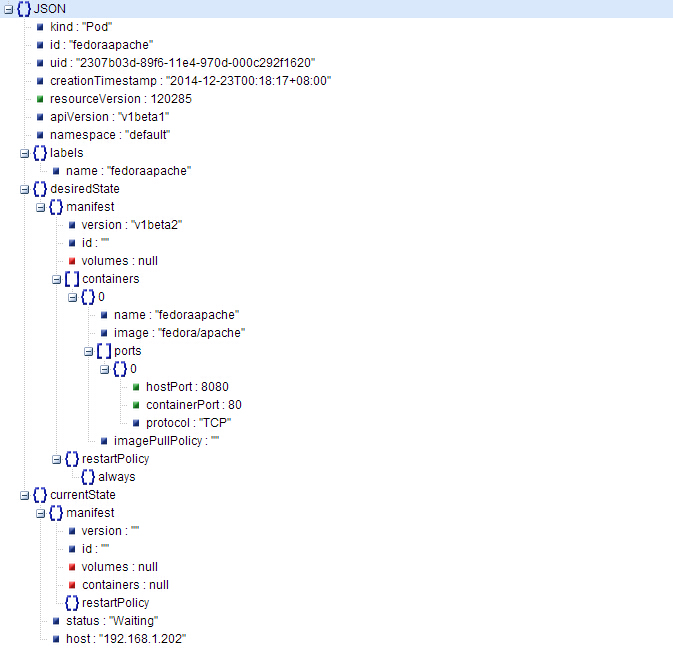

观察单个pods的数据存储结构，以json的格式存储。
