高并发服务器的设计--架构与瓶颈的设计


发布于2013-6-04



做架构设计,难免有时候被人问及系统的瓶颈在哪,那首先来了解下什么是瓶颈?

打个形象的比方,人的嘴巴可以吞下一整个面包,但是却咽不下去,因为食管不给力,它比较细,所以嘴巴能吞下的食物大小要受到食管的粗细限制。

城市内部每天会产生几十万件跨城快递,可是跨城的交通不给力,只允许走小型卡车,一卡车一次就能装几千件,一天下来也不一定能投送的完。

人在一定时间内能咽下多少食物,货运公司在一天运送多少货物,物理上叫做吞吐量,系统整体的吞吐量等于最小区域的吞吐量。

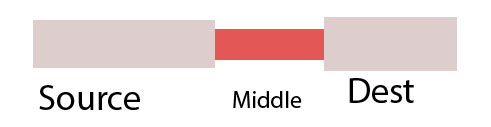

下面这张图能够反映:

土黄色管子的流量要受到红色部分的制约。

服务器上也是这样,好一点的设计框架结合物理高配可以处理高达几十万的并发,像土黄色的管子,可是偏偏有一些模块像图中红色的管子那样,一秒中只能同时处理几百次,这样就严重拖慢了服务器的性能,成了瓶颈。

现实开发中有时可能会要加上数据库模块,如mysql,虽然mysql号称每秒处理几十万的查询根本没问题,但那只是运算能力。

服务器连mysql 是要通过tcp网络的,有连接就需要时间,再加上数据量如果大点,自然就成了瓶颈。

相似的情况,一些特殊的业务,比如加解密服务,密钥和随机数的产生依赖加密机,中间件的性能就是我们图中的红管子。

有些开发还会涉及到跨网服务器查询,比如腾讯电商会调用QQ服务器的登录网关,跨网查询的速度肯定没有本地执行的快。

系统架构的设计是争对业务的,业务里如果存在这些红管子,就必须要有相应的解决办法。

不同人的处理方法不同,据我经验,可以将瓶颈子分成两类:

1.阻塞串行处理

2.异步并行处理

mysql,中间件的处理属于第一类,异步网关查询属于第二类。

对于第一类,一种通用的解决方法是增加处理进程,其实是横向扩容的思想,打个比方,一个进程的并发是600,10个进程就可以达到6000了,如何才能将请求均匀地分配到这10个进程是关键。

多个进程同时监听一个端口,负载均衡的方法很多,这里介绍nginx的做法

直接上代码:

//接收握手后连接
void ngx_event_accept(ngx_event_t *ev)
{
...
ngx_accept_disabled = ngx_cycle->connection_n / 8
- ngx_cycle->free_connection_n;
...
}
//事件模型处理函数
void ngx_process_events_and_timers(ngx_cycle_t *cycle)
{
...
if (ngx_use_accept_mutex) {
if (ngx_accept_disabled > 0) {
ngx_accept_disabled--;
} else {
if (ngx_trylock_accept_mutex(cycle) == NGX_ERROR) {
return;
}
if (ngx_accept_mutex_held) {
flags |= NGX_POST_EVENTS;
} else {
if (timer == NGX_TIMER_INFINITE
|| timer > ngx_accept_mutex_delay)
{
timer = ngx_accept_mutex_delay;
}
}
}
...
}//取得端口监听的锁
ngx_int_t ngx_trylock_accept_mutex(ngx_cycle_t *cycle)
{
...
if (ngx_enable_accept_events(cycle) == NGX_ERROR) {
ngx_shmtx_unlock(&ngx_accept_mutex);
return NGX_ERROR;
}
...
}
//启动端口监听
static ngx_int_t ngx_enable_accept_events(ngx_cycle_t *cycle)
{
ngx_uint_t i;
ngx_listening_t *ls;
ngx_connection_t *c;
ls = cycle->listening.elts;
for (i = 0; i < cycle->listening.nelts; i++) {
c = ls[i].connection;
if (c->read->active) {
continue;
}
if (ngx_event_flags & NGX_USE_RTSIG_EVENT) {
if (ngx_add_conn(c) == NGX_ERROR) {
return NGX_ERROR;
}
} else {
if (ngx_add_event(c->read, NGX_READ_EVENT, 0) == NGX_ERROR) {
return NGX_ERROR;
}
}
}
return NGX_OK;
}

从上面的代码可以看出,nginx用一个全局变量ngx_accept_disabled 来控制单个进程的负载,当负载达到一定值的时候,不再接受新的负载。

对于第二类情况,解决的方法就像名字一样,异步并行解决。

拿跨网查询为例:

创建一个查询的请求,将请求放进事件模型中,等待服务端的返回,异步处理。

熟悉nginx的就知道nginx的upstream反向代理,这个解决方案跟反向代理很像,只不过在与上游服务器交互的前后分别还有其他的业务处理,而且可能还会有多次交互。

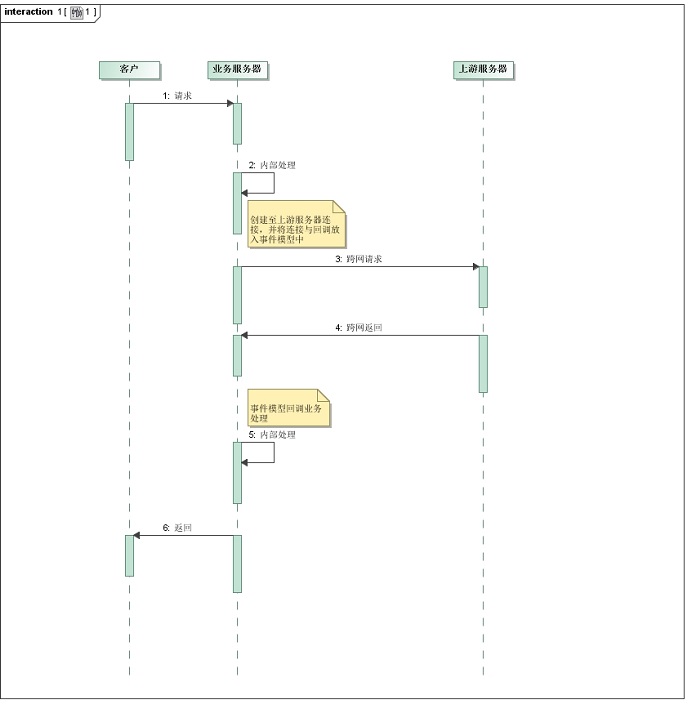

相应的流水图是这样的:

当客户端请求量大时,事件模型的容量会成为瓶颈,这样仍然需要横向扩容的方式来解决,增加处理进程。

这两种情况的处理方法大致如此,有时候特殊问题特殊对待,比哪数据库的瓶颈可以借助缓存解决,有些高配服务器的内存128G,甚至几台高配服务器只为一个业务,这样的情况下,不吃点内存难免对不起老板的money.
