三层架构,够不够---DDD眼中的三层架构(附C#源代码实现)


发布于2012-5-8



三层架构

相对于目前日新月异的新概念,新名词,三层架构已经算得上元老了。虽仍有争议,但业界更多的是共识。

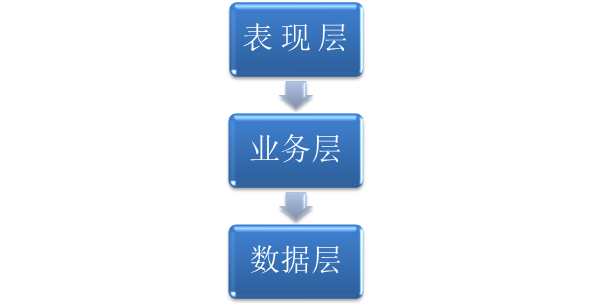

图1 常用三层的描述图

足够简单、清晰,我仍要提醒的是,注意层之间连线的箭头,非常之重要,借用UML的定义,箭头表示依赖关系。也就是说,必须先有数据层,才有业务层,然后才有表现层。这又怎么样,小问题。不,这是一个大麻烦!

从DDD看三层

我们暂时靶这个话题放一放,挑个比较新一点的东西。业务域驱动开发(DDD) 近年也是风生水起,红红火火,但它是什么,是怎么回事,似乎就不如三层架构那么妇孺皆知了。

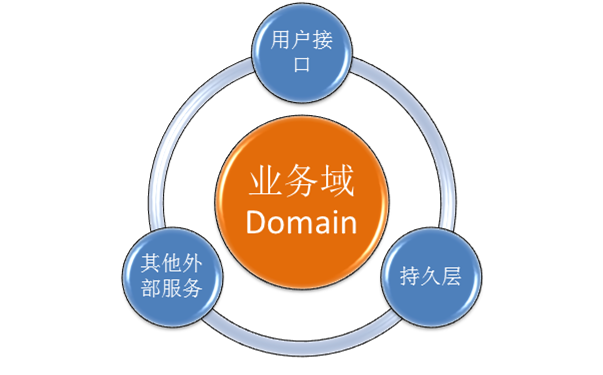

图2 从DDD的角度看三层架构

以业务域为系统的核心,所有其它与业务无关的内容对这个核心来谈,都是外部服务/功能。这里,出于本文说明的需要,独立出了两个较为特别的外部功能,持久层和用户接口。

两个看上去完全不同的架构设计,哪个更对哪个更好?每一个都有大量的拥护者,大量的讨论,互相三间似乎又泾渭分明,至少我们经常看到的文章给我们如 此的印象。自然,我们的思考,为什么不能融合在一起呢?其实,它们并不像看起来区别那么大。从名词上,虽然我有意把名称错开,我们也仍能看到之间的对应关 系、业务层=业务域,数据层=持久层,表现层=用户接口。当然,这些细节用词的不同仍有必要的,毕竟,它们不完全是一回事。

DDD的三层实现详细架构

好了,抽象的讨论已经足够了,我们也足够糊涂了。细节为王,我们如何实现?来看看这个实际系统的简化架构图。.

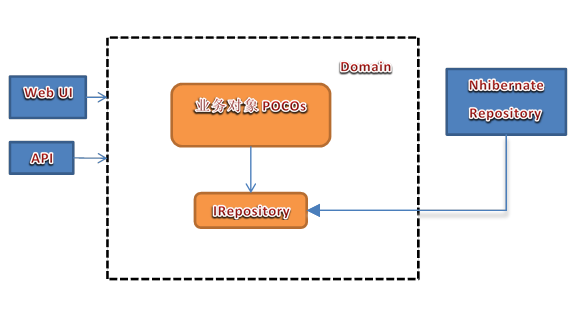

图3 实际架构设计

可以看到,在保留了清晰的三层外,重要的是把依赖关系改变了。而所谓依赖注入(DI),只是一种实际的技术实现,完成和实现这种架构设计需求。也可以清晰的看到,图中是以Domain为核心的。 当然,这是一个简化又简化的示意图,不想一开始就把事情弄的复杂.

看代码

最后,来看看具体的代码,才有更好的体验。

业务域 (Domain)

考试类:


namespace Skight.Demo.Domain.Examination
{
    public class Exam
    {
        public virtual int Id { get; set; }
        public virtual string Code { get; set; }
        public virtual string Name { get; set; }
    }
}

很简单的一个考试类,可以看到,域中的类定义几乎不受持久层(数据库)影响,除了两点:

1.属性ID是从数据表的主键而来;

2. 如果要用nHibernate的Lazy Load每个属性都必须是Virtual。

即使如此,这个类已经足够干净了。我也看到,一些系统实现,专门定义了一个基础类Entity,然后,把ID的定义放在这个类中. 我觉得很没必要, 画蛇添足。

作为示例,这个域类很简单, 但却是核心的核心。项目越往后,这一层膨胀的越厉害。后面几部分,现在看起来比较多,复杂。之后,不会有大的变化,反而显得会越来越简单。

仓储接口:


using System;
using System.Collections.Generic;
using System.Linq.Expressions;

namespace Skight.Demo.Domain
{
    public interface Repository
    {
        Item get_by_id(int id);

        void save(Item item);

        Item get_single_item_matching(Query query);
        void delete(Item item);

        IEnumerable get_all_items_matching(Query query);
        IEnumerable get_all_items();
    }
}

注意到:

1. 接口命名,我没有加I,这是特意的。

2. 用到了Query<>接口, 这个是对查询的一个抽象。好处是,不需要像大多数的仓储实现,要为每个类建立一个仓储接口,膨胀的很厉害。

Quer接口很简单,没有任何方法和属性,只是为了使用强类型。它的实现类会根据需要, 越来越多。 因为,查询几乎就是数据层的主要功能。

查询接口的定义:


namespace Skight.Demo.Domain
{
    public interface Query
    {
    }
}

持久层 (数据层)

考试映射类:


using FluentNHibernate.Mapping;
using Skight.Demo.Domain.Examination;

namespace Skight.Demo.NHRepository
{
    public class ExamMap:ClassMap
    {
        public ExamMap()
        {
            Id(x => x.Id);
            Map(x => x.Code);
            Map(x => x.Name);
        }
    }
}

Fluent nHibernate对仓储接口的实现:


using System;
using System.Collections.Generic;
using System.Linq;
using NHibernate;
using NHibernate.Criterion;
using Skight.Demo.Domain;
using Skight.Demo.NHRepository.QueryImpls;

namespace Skight.Demo.NHRepository
{
    public class RepositoryImpl:Repository
    {
        ISession session
        {
            get { return SessionProvider.Instance.CurrentSession; }
        }
        #region CRUD
        public Item get_by_id(int id)
        {
            return session.Get(id);
        }

        public void save(Item item)
        {
            session.SaveOrUpdate(item);
        }

        public void delete(Item item)
        {
            session.Delete(item);
        }

        #endregion

        #region Advanced Query

        public IEnumerable get_all_items_matching(Query query)
        {
            if (query == null)
                throw new ArgumentNullException();

            if (query is QueryImplByQueryOver)
            {
                QueryOver my_query = (query as QueryImplByQueryOver).Query;
                return my_query.GetExecutableQueryOver(session).List();
            }
            throw new ArgumentException(
                string.Format("Query {0} is not type supported.", query.GetType()));
        }

        public Item get_single_item_matching(Query query)
        {
            IEnumerable result = get_all_items_matching(query);
            if (result.Count() > 1)
                throw new TooManyRowsMatchingException();
            if (result.Count() <= 0)
                throw new NoRowsMatchingQueryException();
            return result.Single();
        }

        #endregion

        //Shouldn't use every often
        public IEnumerable get_all_items()
        {
            return session.CreateCriteria(typeof(Item)).List();
        }
    }
}

Fluent nHibernate的配置:


using System;
using System.IO;
using System.Reflection;
using FluentNHibernate.Cfg;
using FluentNHibernate.Cfg.Db;
using NHibernate;
using NHibernate.Cfg;
using NHibernate.Tool.hbm2ddl;

namespace Skight.Demo.NHRepository
{
    public class SessionProvider
    {
        #region Instance for use outside
        private static SessionProvider instance;
        public static SessionProvider Instance {
            get
            {
                if (instance == null)
                {
                    instance = new SessionProvider();
                }
                return instance;
            }
        }
        #endregion

        #region Set up database
        private const string DBFile = "SkightDemo.db";

        public bool IsBuildScheme { get; set; }

        public void initilize()
        {

            session_factory = Fluently.Configure()
                .Database(SQLiteConfiguration.Standard.UsingFile(DBFile).ShowSql())
                .Mappings(m => m.FluentMappings.AddFromAssembly(Assembly.GetExecutingAssembly()))
                .ExposeConfiguration(c => c.SetProperty("current_session_context_class", "thread_static"))
                .ExposeConfiguration(build_schema)
                .BuildSessionFactory();
        }

        private void build_schema(Configuration configuration)
        {
            if (IsBuildScheme)
            {
                new SchemaExport(configuration)
                    .Execute(true, true, false);
            }
        }

        #endregion
        private readonly object lock_flag = new object();
        private ISessionFactory session_factory;
        public ISessionFactory SessionFactory {
            get {
                if (session_factory == null) {
                    lock (lock_flag) {
                        if (session_factory == null) {
                            initilize();
                        }
                    }
                }
                return session_factory;
            }
        }
        public ISession CreateSession() {

            ISession session = SessionFactory.OpenSession();
            return session;

        }

        public ISession CurrentSession
        {
            get { return SessionFactory.GetCurrentSession(); }
        }

    }
}


使用的SQLite文本数据库,作为示例。

测试和使用的例子

自动创建数据库:


using NUnit.Framework;

namespace Skight.Demo.NHRepository.Tests
{
[TestFixture]
    public class CreateDatabase
    {
[Test]
        public void Run()
        {
            var provider = SessionProvider.Instance;
            provider.IsBuildScheme = true;
            provider.initilize();
        }

    }
}

这里,只是用测试的形式,实现功能。如果运行这个测试,将自动生成数据库。并且,可以输显示数据库生成脚本。在产品环境下,我就是用这个脚本来做数据库安装的。

操作数据(模拟UI):


using NHibernate;
using NHibernate.Context;
using NUnit.Framework;
using Skight.Demo.Domain;
using Skight.Demo.Domain.Examination;

namespace Skight.Demo.NHRepository.Tests
{
[TestFixture]
    public class DataOperation
    {
        private Repository repository;
        private ISession session;
        private ITransaction transaction;
[SetUp]
        public void SetUp()
        {
            //Dependecy Inject
            repository=new RepositoryImpl();
            session = SessionProvider.Instance.CreateSession();
            transaction = session.BeginTransaction();
            CurrentSessionContext.Bind(session);
        }
[TearDown]
        public void TearDown()
        {

            transaction.Commit();
            transaction.Dispose();
            transaction = null;

            session.Close();
            session.Dispose();
        }
[Test]
        public void create_a_exam()
        {
            var exam = new Exam();
            exam.Code = "001";
            exam.Name = "计算机考试";
            repository.save(exam);
        }

[Test]
        public void get_the_exam_by_id()
        {
            var exam = repository.get_by_id(1);
            Assert.IsNotNull(exam);
        }

[Test]
        public void delete_the_exam() {
            var exam = repository.get_by_id(1);
            repository.delete(exam);
        }

    }
}

同样,用测试的形式,模拟UI的数据的操作。首先,运行Create_a_exam()插入一个考试对象。 然后,运行get_the_exam_by_id()获取刚插入的考试。 运行 delete_the_exam()删除考试。

完全代码下载
