DotNET企业架构应用实践-实例架构设计中的业务分层-提取独立的业务层


2010-10-26 作者:魏琼东 来源:魏琼东的blog



说明一下,原本的思路是通过一步一步教你使用AgileEAS.NET基础类库进行应用开发-系列目录相关的文章来逐步讲解基于AgileEAS.NET平台进行应用开发的文章,但是在进行案例讲解的过程,我们不得不扯到有关于AgileEAS.NET平台进行应用开发的架构设计方面的东西,我就把一些与架构有关的文章分离出来讲,了,我是基于AgileEAS.NET平台的应用开发实例来讲解架构设计,所以本文应该还有个副标题“一步一步教你使用AgileEAS.NET基础类库进行应用开发-基础篇-提取独立的业务层”,如果可能的话我会在这些独立抽取出来的文章的基础上,来个实例讲解DotNET企业架构应用实践方面的系列。

系列回顾

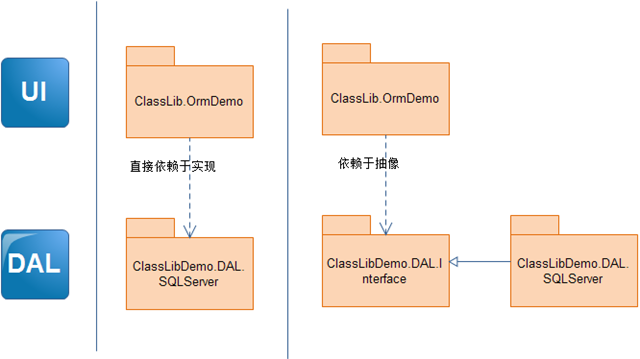

在前面的文章中,我从统一数据访问开始讲起,通过UDA到ORM的一步一步的深入,我们讲到了应用系统开发架构之中的数据访问层,并且详细的讲解了基于接口驱动的数据层,一步一步教你使用AgileEAS.NET基础类库进行应用开发-基础篇-基于接口驱动的数据层一文中我提到了以下的分层模型:



但是在严格意义上讲,我们之前一直在讲数据访问层的东西,演示的例子中并完成拥有独立的业务逻辑层,整体结构如下:

关于业务层

业务层是实现应用业务逻辑处理的业务逻辑层(Business Logic Layer,我们简称为BLL或者BL,从系统架构的理论角度讲,业务逻辑处理存在于任何架构的系统,我们把这些处理业务逻辑的代码独立抽取出来则形成独立业务层。

那么,业务层到底是做什么呢,在基于数据库支持的管理信息系统中,其大多采用的是UI-->BL-->DAL这样的基准分层架构或者基于这种基准架构的扩展,如UI-->BL-Agent—>BL->DAL或者UI-->BL-Agent->SL-Agent—>SL—>BL->DAL等等结构。

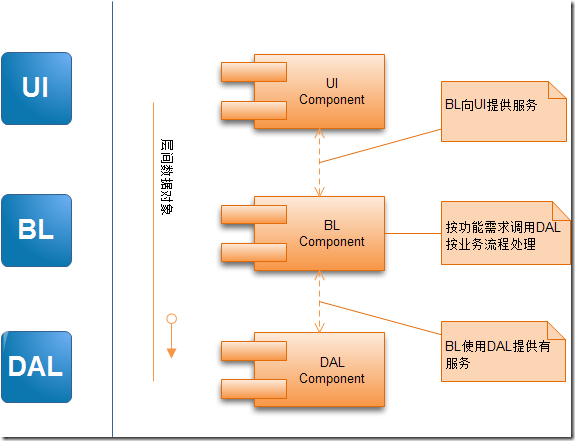

在于UI-->BL-->DAL这种分层结构的系统之中,业务层使用DAL层提供的数据访问服务封装业务逻辑以供UI层使用,也就是可以简单的理解为,业务层把UI要求的业务处理进行转化并使用DAL层提供的服务按业务流程进行处理。

现在的问题

现在我们回家看我们前面演示的例子,我们的例子中只分解了UI(ClassLib.OrmDemo)和DAL层(ClassLibDemo.DAL.Interface、ClassLibDemo.DAL.SQLServer),那么是不是我们没有业务逻辑呢,这倒不是,只不过,业务逻辑被分解到DAL和UI层之中了,因为在DAL层中的数据对象之中已经默认提供了数据业务处理的CRUD,也算是一种业务处理,复杂一些的业务,如产品入库处理这样的业务我们则由程序员自己编写,并且增加在生成的DAL代码之中的分部类之中。

当然对于一个很简单的应用,我们这样处理是一种选择,如果这个应用很复杂,我们采用这种结构则会显得代码结构有点混乱,我们有必要提出独立的业务逻辑层(BL)。

结构的变化

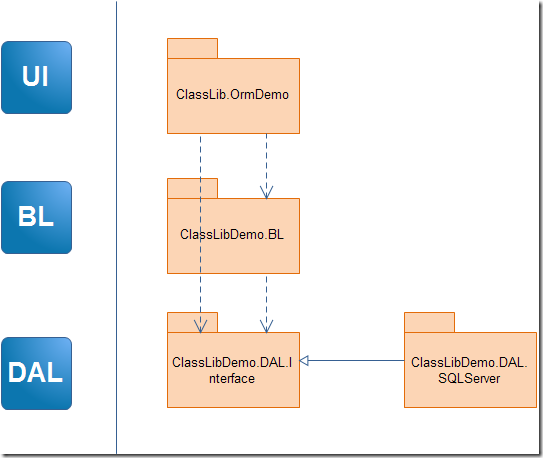

现在我们需要在原有解雇方案之中增加一个项目ClassLibDemo.BL,则项目结构变成如下:

在ClassLib.OrmDemo和ClassLibDemo.DAL.Interface之中增加一个项目ClassLibDemo.BL,其职责是完成除ORM对象CRUD之外的业务,从上图我们也可以看出ClassLib.OrmDemo也有跨过ClassLibDemo.BL对ClassLibDemo.DAL.Interface的直接调用。

关于此问题有一个争论,那就是ORM对象应该是独立的存储对象还是具有一定的业务功能,如,Insert、Update、Delete,我们估且不讨论这个,在目前的AgileEAS.NET平台中,ORM对象含有这些业务逻辑功能。

基于以上原因,在基于AgileEAS.NET平台的应用开发中,业务层的职责是处理除ORM对象CRUD之外的业务,也就是复杂的业务逻辑。

变更代码

现在我就商品入库业务演示一下业务的变更,首先我们注释或者删除ClassLibDemo.DAL.Interface项目中接口IProductInList的方法ProductIn定义,同时删除ClassLibDemo.DAL.SQLServer中相关的代码,在ClassLibDemo.BL中增加一个类ProductInBL,代码如下:

 1     public class ProductInBL:EAS.Business.BusinessObject
 2     {
 3         /// <summary>
 4         /// 产品入库业务。
 5         /// </summary>
 6         /// <param name="pInList"></param>
 7         public void ProductIn(IProductInList pInList)
 8         {
 9             this.DataAccessor.TransactionExecute(new TransactionHandler2(this.InternalIn), pInList);
10         }
11
12         void InternalIn(IDataAccessor accessor, params object[] parameters)
13         {
14             IProductStore pStore = DALHelper.DALManager.CreateProductStore();
15             pStore.DataAccessor = accessor;
16
17             IProductInList pInList = parameters[0as IProductInList; //通过参数取值。
18
19             foreach (IProductIn pIn in pInList.Rows)
20             {
21                 pIn.DataAccessor = accessor;
22                 pIn.Idn = pIn.GetMaxNewIdn();
23                 pIn.Insert();
24
25                 pStore.Code = pIn.Code;
26                 pStore.Price = pIn.Price;
27                 pStore.Refresh();
28
29                 if (pStore.Exists)
30                 {
31                     pStore.Number += pIn.Number;
32                     pStore.Update();
33                 }
34                 else
35                 {
36                     pStore.Idn = pStore.GetMaxNewIdn();
37                     pStore.Code = pIn.Code;
38                     pStore.Name = pIn.Name;
39                     pStore.Spec = pIn.Spec;
40                     pStore.Unit = pIn.Unit;
41                     pStore.Price = pIn.Price;
42                     pStore.Number = pIn.Number;
43                     pStore.Insert();
44                 }
45             }
46         }
47     }

我们修改UI项目中入库业务调用的代码ProductInDemo如下:

 1     class ProductInDemo
 2     {
 3         public void ProductIn1()
 4         {
 5             this.ProductIn2();
 6         }
 7
 8         public void ProductIn2()
 9         {
10             IProductInList pInList =DALHelper.DALManager.CreateProductInList();
11
12             IProduct dict =DALHelper.DALManager.CreateProduct();
13             dict.Code = "1AZ0002094";
14             dict.Refresh();
15
16             IProductIn pIn =DALHelper.DALManager.CreateProductIn();
17             pIn.Code = dict.Code;
18             pIn.Name = dict.Name;
19             pIn.Spec = dict.Spec;
20             pIn.Unit = dict.Unit;
21             pIn.Price = 12.8M;
22             pIn.Number = 200;
23
24             pIn.InTime = DateTime.Now;
25             pIn.BillCode = DateTime.Now.ToString("yyyyMMddHHmmss") + "_1";
26             pIn.Operator = "james-orm";
27             pInList.Rows.Add(pIn);
28
29             try
30             {
31                 new ProductInBL().ProductIn(pInList);
32                 System.Console.WriteLine("入库处理完成。");
33             }
34             catch
35             {
36                 System.Console.WriteLine("入库未完成。");
37             }
38         }
39     }

最后编译运行:


有关本例子所涉及的数据表结构请参考基于AgileEAS.NET平台基础类库进行应用开发-总体说明及数据定义一文,有关数据对象模型定义文件、文档、DDL脚本请下载:http://files.cnblogs.com/eastjade/demo.db.doc.sql.rar,本文代码下载:BL.Demo1.rar
