故障树分析法


2008-01-03 来源:jdzj.com



1.故障树分析法的产生与特点

从系统的角度来说,故障既有因设备中具体部件(硬件)的缺陷和性能恶化所引起的,也有因软件,如自控装置中的程序错误等引起的。此外,还有因为操作人员操作不当或不经心而引起的损坏故障。

20世纪60年代初,随着载人宇航飞行,洲际导弹的发射,以及原子能、核电站的应用等尖端和军事科学技术的发展,都需要对一些极为复杂的系统,做出有效的可靠性与安全性评价;故障树分析法就是在这种情况下产生的。

故障树分析法简称FTA (Failute Tree Analysis),是1961年为可靠性及安全情况,由美国贝尔电话研究室的华特先生首先提出的。其后,在航空和航天的设计、维修,原子反应堆、大型设备以及大型电子计算机系统中得到了广泛的应用。目前,故障树分析法虽还处在不断完善的发展阶段,但其应用范围正在不断扩大,是一种很有前途的故障分析法。

总的说来,故障树分析法具有以下一些特点。

它是一种从系统到部件,再到零件,按“下降形”分析的方法。它从系统开始,通过由逻辑符号绘制出的一个逐渐展开成树状的分枝图,来分析故障事件(又称顶端事件)发生的概率。同时也可以用来分析零件、部件或子系统故障对系统故障的影响,其中包括人为因素和环境条件等在内。

它对系统故障不但可以做定性的而且还可以做定量的分析;不仅可以分析由单一构件所引起的系统故障,而且也可以分析多个构件不同模式故障而产生的系统故障情况。因为故障树分析法使用的是一个逻辑图,因此,不论是设计人员或是使用和维修人员都容易掌握和运用,并且由它可派生出其他专门用途的“树”。例如,可以绘制出专用于研究维修问题的维修树,用于研究经济效益及方案比较的决策树等。

由于故障树是一种逻辑门所构成的逻辑图,因此适合于用电子计算机来计算;而且对于复杂系统的故障树的构成和分析,也只有在应用计算机的条件下才能实现。

显然,故障树分析法也存在一些缺点。其中主要是构造故障树的多余量相当繁重,难度也较大,对分析人员的要求也较高,因而限制了它的推广和普及。在构造故障树时要运用逻辑运算,在其未被一般分析人员充分掌握的情况下,很容易发生错误和失察。例如,很有可能把重大影响系统故障的事件漏掉;同时,由于每个分析人员所取的研究范围各有不同,其所得结论的可信性也就有所不同。

2.故障树的构成和顶端事件的选取

一个给定的系统,可以有各种不同的故障状态(情况)。所以在应用故障树分析法时,首先应根据任务要求选定一个特定的故障状态作为故障树的顶端事件,它是所要进行分析的对象和目的。因此,它的发生与否必须有明确定义;它应当可以用概率来度量;而且从它起可向下继续分解,最后能找出造成这种故障状态的可能原因。

构造故障树是故障树分析中最为关键的一步。通常要由设计人员、可靠性工作人员和使用维修人员共同合作,通过细致的综合与分析,找出系统故障和导致系统该故障的诸因素的逻辑关系,并将这种关系用特定的图形符号,即事件符号与逻辑符号表示出来,成为以顶端事件为“根”向下倒长的一棵树—故障树。它的基本结构及组成部分如图1-1所示。

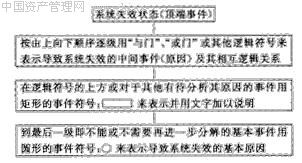

图1-1  故障树的基本结构

3.故障树用的图形符号

在绘制故障树时需应用规定的图形符号。它们可分为两类,即逻辑符号和事件符号,其中常用的符号分别如图1-2和图1-3所示。



图1-2   逻辑符号

图1-3  事件符号

图1-4是应用这些图形符号绘制的一个较为简单的故障树形式。根据这种故障树,就可以从选定的系统故障状态,即顶端事件开始,逐级地找出其上一级与下一级的逻辑关系,直至最后追溯到那些初始的或其故障机理及故障概率为已知的,因而不需要继续分析的基本事件时为止。这样,就可得出这个系统所有基本事件与其顶端事件之间的逻辑关系。在大多数情况下,故障树都是由与门及或门综合组成。因此,在各基本事件均为独立事件的条件下,即可利用事件的和、积、补等布尔代数的基本运算法则,列出这个系统的故障函数(系统故障与基本事件的逻辑关系)。随后,就可进一步对顶端事件做出定性的或定量的分析。下面我们以图1-4所示的故障树为例,试用上述方法进行系统故障分析。

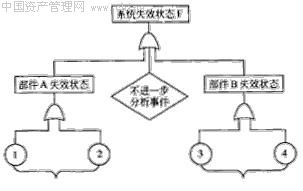

  图1-4  故障树的形式
①,②,③,④--基本事件X1,X2,X3,X

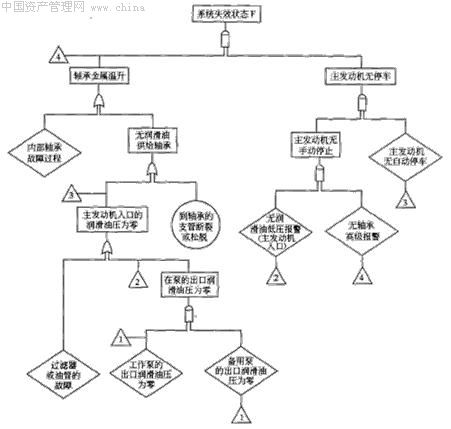

 图1-5  一项轴承故障分析的典型故障树
自或门;◇不完全事件;口与门;口事件;○基本事件;△事件转移

【例1】试分析图1-4所示的故障树,并列出该系统的故障函数。

解:由图可知,本例为一个两级故障树。即系统故障的顶端事件F是由第一级部件A的故障事件XA和部件B的故障事件XB的或门组成(图中还有一个菱形事件符号,表示该事件的原因未明或者对系统故障影响很小,可不予考虑),故有:F(x) =XA U XB的逻辑关系;而第二级则有由基本事件X1和X2组成的或门,还有由基本事件X3和X4所组成的或门。因此有:
XA= X1UX2及XB=X3∩X4;代入第一级关系式中得:F=XAUXB = (X1UX2)U(X3∩X4),故系统失效函数可简写为:F(x)=X1+X2+X3+X4

上式表示出了顶端事件即这个系统的故障与其四个基本事件X1,X2,X3,X4之间的逻辑关系。  图1-5是一个分析轴承事故的故障树例子。图中使用了三角形符号,其作用相当于一个注释符*,表示事件将由此转向标号相同的此类符号处继续展开。其目的是为了避免画面线太多造成分析上的困难。
