Nginx高可用集群实战

作者：chengong10130

1355 次浏览

2020-6-22

编辑推荐:

文章主要讲解了nginx高可用集群 , 对nginx的upstream模块配置,对keepalived文件进行配置,希望对您的学习有所帮助。
本文来自于csdn，由火龙果软件Alice编辑推荐。

一、简介

下面是本人所理解的nginx高可用集群。此实验拓扑图类似keepalived拓扑，把图中keepalived字样换成nginx即可，我就不画了，有意者可重画。

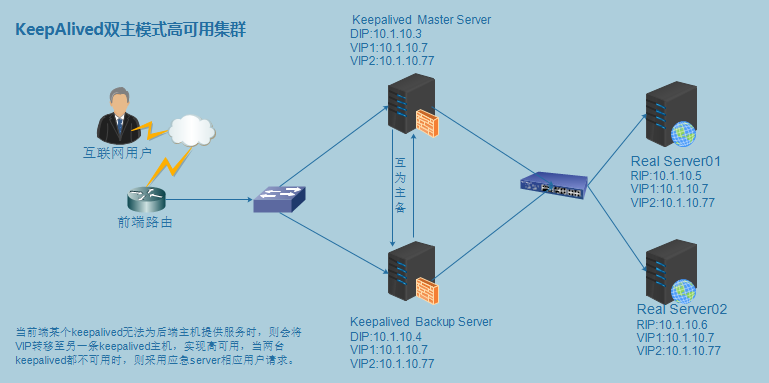

实验拓扑图：

二、nginx主备模式高可用

配置nginx的upstream模块，让其反代到后端主机，后端主机配置和keepalived中雷同即可。

upstream websrvs {
server 10.1.10.5:80; #后端主机real server01
server 10.1.10.6:80; #后端主机real server02
server 10.1.10.2:80 backup; #当后端主机均不能响应时此主机响应应急页面
}

配置keepalived配置文件，实现VIP地址漂移

实现图：

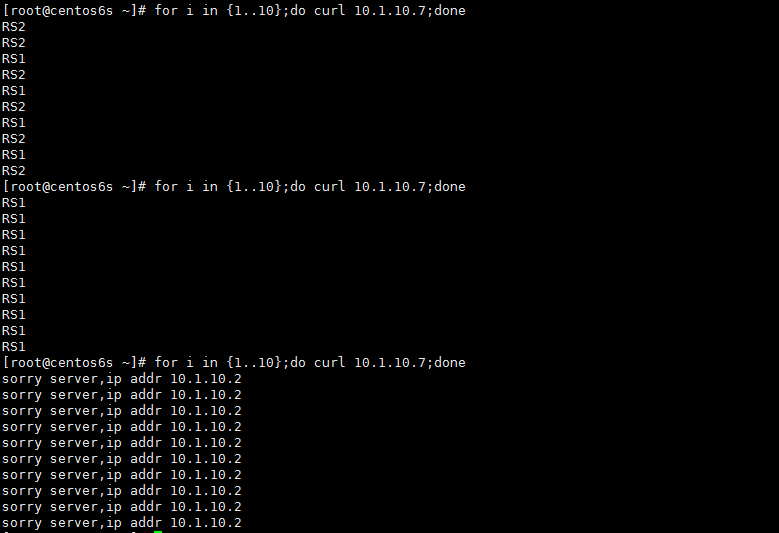

模拟单台后端主机无法提供服务及其全部宕机实验结果如下：

上诉结果可看出，此实验成功的展示了主备模式下的nginx反代，实现高可用。此实验课检测nginx的健康状态及其主备模式的切换时发邮件给管理员。

三、nginx主主模式高可用

配置keepalived配置文件，实现VIP地址漂移，和上诉主备相似

! Configuration File for keepalived
global_defs {
notification_email {
root@localhost
}
notification_email_from keepalived@localhost
smtp_server 127.0.0.1
smtp_connect_timeout 30
router_id node1
vrrp_mcast_group4 224.0.120.18
}
vrrp_script chk_down { #检测此文件下是否存在down这个文件，灰度模式下上线时可使用此
script "[[ -f /etc/keepalived/down ]] && exit 1 || exit 0"
interval 1
weight -5
}
vrrp_script chk_nginx { #检测nginx的健康状态信息
script "killall -0 nginx && exit 0 || exit 1"
interval 1
weight -5
}
vrrp_instance VI_1 {
state MASTER
interface eno16777736
virtual_router_id 53
priority 100
advert_int 1
authentication {
auth_type PASS
auth_pass 9818sss1
}
virtual_ipaddress {
10.1.10.7/16 dev eno16777736
}
track_script {
chk_down
chk_nginx
}
notify_master "/etc/keepalived/notify.sh master"
notify_backup "/etc/keepalived/notify.sh backup"
notify_fault "/etc/keepalived/notify.sh fault"
}
vrrp_instance VI_2 {
state BACKUP
interface eno16777736
virtual_router_id 54
priority 98
advert_int 1
authentication {
auth_type PASS
auth_pass 9818rss1
}
virtual_ipaddress {
10.1.10.77/16 dev eno16777736
}
track_script {
chk_down
chk_nginx
}
notify_master "/etc/keepalived/notify.sh master"
notify_backup "/etc/keepalived/notify.sh backup"
notify_fault "/etc/keepalived/notify.sh fault"
}

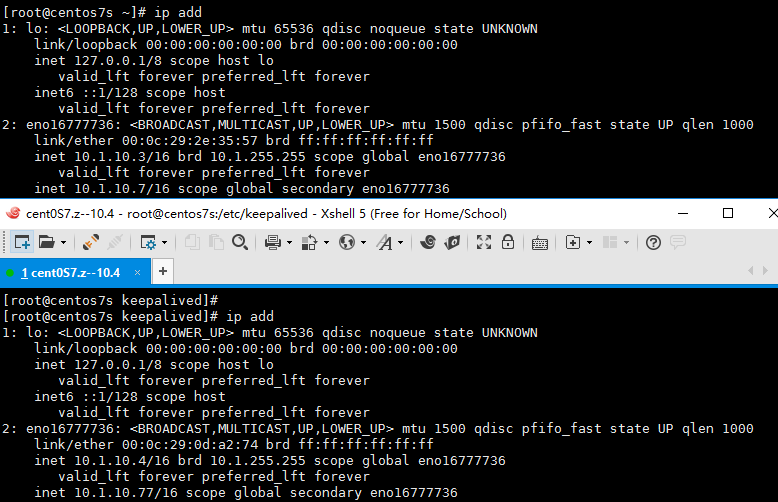

此时，nginx上keepalived均启动结果如图：
