5G 无线接入基本架构（无线端）
目前从事的主要是手机终端的工作，因此仅仅先了解5G无线终端的系统架构，不涉及核心网。内容主要是参考网上各种资料做的个人总结。

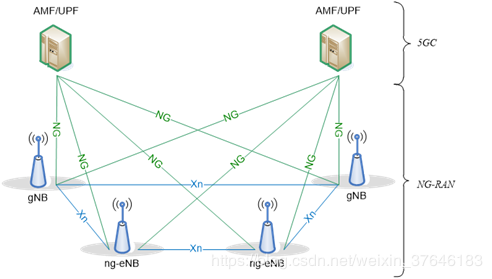

基本架构图如下：
网元 功能
gNB 向UE提供NR用户面和控制面协议终端的节点，并且经由NG接口连接到5GC
ng-eNB 向UE提供E-UTRA用户面和控制面协议终端的节点，并且经由NG接口连接到5GC
NG-C NG-RAN和5GC之间的控制面接口 ，如gNB和ng-eNB通过NG-C接口连接到AMF（对应N2接口）
NG-U NG-RAN和5GC之间的用户面接口 ，如gNB和ng-eNB通过NG-U接口连接到UPF（对应N3接口）
AMF 接入和移动管理功能，负责NAS消息的加密和完保、负责注册、接入、移动性、鉴权、透传短信等功能，此外在和EPS网络交互时还负责Eps
Bearer Id的分配。其可以类比于4G的MME实体。
UPF 用户平面功能 ，系统内外移动性锚点，系统内外移动性锚点?，分组路由和转发?，数据包检查和用户平面部分的策略规则实施?，上行链路分类器，支持将流量路由到数据网络，?分支点以支持多宿主PDU会话，用户平面的QoS处理，例如，包过滤，门控，UL?/?DL速率执行?，用户平面的QoS处理，例如，包过滤，门控，UL?/?DL速率执行?，下行链路分组缓冲和下行链路数据通知触发，其类似于4G下的GW(SGW+PGW)
5G里的NR，gNB，en-gNB，ng-eNB解释
（该内容截取自https://www.toutiao.com/a6690710773460631811/?iid=0&app=news_article）
NR
NR的全称是New Radio，指的是5G的无线空口技术。和4G的空口技术：E-UTRA相比，5G的空口技术当然是非常新的了，因此得名“新空口”，就是这么简单粗暴
gNB
有了gNB之后，在此基础之上衍生出了一大票马甲：en-gNB，ng-eNB，gNB-DU等等，不一而足，下面逐个介绍。

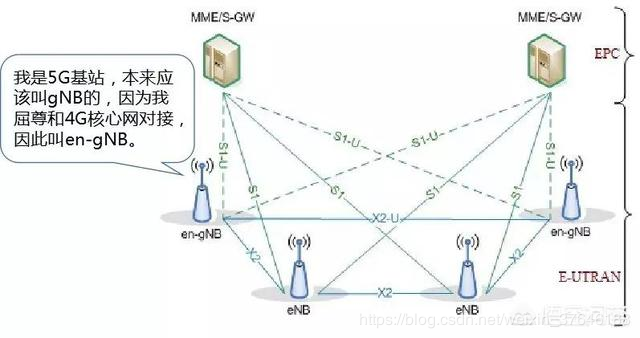

en-gNB
在Option3系列的非独立（NSA）组网架构下，和4G核心网对接的5G基站，就叫en-gNB。这种架构由于是4G
eNB（E）和5G NR（N）的双连接（DC），且4G eNB为锚点，因此叫做EN-DC（eNB NR
Dual Connection）。

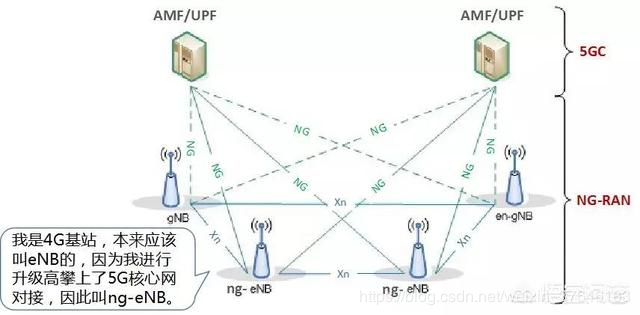

ng-eNB：
在Option4系列的非独立（NSA）组网架构下，4G基站必须升级支持eLTE，和5G核心网对接，这种升级之后的4G基站就叫ng-eNB。这种架构由于是5G
NR（N）和4G eNB（E）的双连接（DC），且5G NR为锚点，因此叫做NE-DC（NR eNB
Dual Connection）。
类似的，在Option7系列的非独立（NSA）组网架构下，和5G核心网对接，这种升级之后的4G基站也叫ng-eNB，但锚点在ng-eNB上，因此这种架构叫做NGEN-DC（NG-Enb
NR Dual Connection）
备注：
理解上面en-gNB,ng-eNB时，先理解什么是锚点，解释如下：
从英语来看，Anchor（锚点）跟咱们汉语中的锚点本身意义一样，比如船在水里，把锚往水里一扔，船怎么晃悠都会围绕这个锚点移动（绕圈）。
引申到移动通信中，一个UE在一定范围内（3GPP技术框架内）可以在多个接入点（eNB或者MME/S-GW）接受服务。
1.如果UE在同一个eNB的不同扇区移动（小区内切换），那么接入的eNB是没有改变的（至少是同一个ID的eNB），那么eNB就叫做这种场景下的移动性锚点。
2.同理，在同一个MME管辖范围下的不同eNB之间切换（小区间切换），那么接入的eNB发生改变，但是接入服务的MME没有改变，所以，在这种场景下，MME是移动性锚点（当然，SGW也可能没有改变，但场景不同）
3.当UE在3GPP的不同技术之间切换，比如G网/W网/LTE网之间切换的时候（Inter-RAT切换），eNB和MME都可能会变化（比如2G没有eNB，也没有MME，至少不是这个名字），但是S-GW是连接不同3GPP的RAT的设备，在不同RAT之间切换（包括回退）的场景下，S-GW是没有改变的，所以在这种场景下，S-GW是所谓3GPP之间切换的锚定点
|
