jBPM-JPDL v3.2环境部署——发布到Tomcat + MySQL

2008-09-08 来源：网络




相关资料：

《jBPM学习笔记(流程设计与控制)》

《jBPM学习笔记(框架设计简介)》

系统平台：

系统环境：

Windows 2003 | SUN JDK1.6U4 | Tomcat6.0.14 | jbpm-starters-kit-3.1.4 | MySQL 6.0

主机完整名称：

zsy-aten

浏览器

Internet Explorer 6.0

安装包及相关软件：

1、  安装JDK与MySQL

JDK的安装这里就不多说了，学过Java的人都知道，本实验安装的是jdk-6u4版本。安装完后记得添加JAVA_HOME的环境变量。

MySQL的安装不属于本文的介绍范围，请参阅相关文档。本实验安装的是MySQL 6.0版本，安装完后建立的数据库名为jbpm，创建的用户名为jbpmuser，密码为shine。

2、  安装Tomcat

下载安装Tomcat-6.0.16是目前最新版本：http://apache.mirror.phpchina.com/tomcat/tomcat-6/v6.0.16/bin/apache-tomcat-6.0.16.exe ；要在JDK安装之后安装Tomcat，安装过程中会自动搜索JRE的目录，当然也可以选择其它的JRE，其它默认设置即可。

3、  安装Ant

Ant 是一个编译工具，使用 jBPM 时必须用它来编译文件， jBPM 中的很多操作都要用到 Ant ，安装方法如下：

（1） 先下载：http://apache.mirror.phpchina.com/ant/binaries/apache-ant-1.7.0-bin.zip；

（2） 解压到 E:\Java\tools\apache-ant-1.7.0 （当然其他目录也可以）；

（3） 设置环境变量：ANT_HOME= E:\Java\tools\apache-ant-1.7.0；

（4）把 %ANT_HOME%\bin 加入到环境变量 PATH 中。

4、  安装jBPM

下载jBPM-JPDL本为3.2.2：http://labs.jboss.com/jbossjbpm/jbpm_downloads/下载jPDL Suite版，这个版本是包含所有的一整套工具，下载后是个压缩包解压到 E:\Java\tools ：、\jbpm-jpdl-3.2.2 ，目录下主要包含以下几个子目录：

  • src —— jBPM 的源代码
  • config —— jBPM及Hibernate与log4j的配置文件
  • db —— 各种数据库的建表SQL语句
  • lib —— 依赖的第三方依赖类库
  • doc —— API文档及用户使用向导
  • designer —— 辅助开发 jBPM 的 Eclipse 插件，具体在 eclipse子目录中
  • server —— 一个已经配置好了的基于 JBoss 的 jBPM 控制台及示例

5、  安装Eclipse及jBPM开发插件

Eclipse不是开发 jBPM 必须的工具，但它是对 jBPM 开发很有帮助的工具，特别是 jBPM 提供了一个 Eclipse 插件用来辅助开发 jBPM 。关于 Eclipse 的安装请参阅相关文档。本实验安装的是MyEclipse6.0集成Eclipse3.3。

安装完Eclipse安装jBPM的开发插件，步骤如下：

（1）       打开Eclipse选择菜单“Help->Software Updates->Find and Install”；

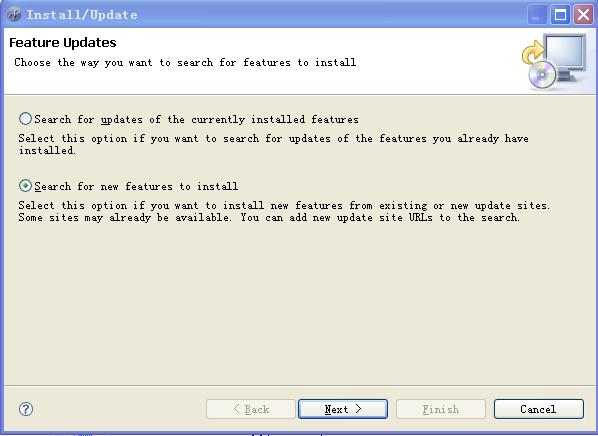

（2）       弹出窗口中选择“Search for new features to install”，然后点击“Next >”；如图

jBPM-001

（3）点击按扭“New Local Site…”选择插件目录，位于designer\ eclipse目录下，如：E:\Java\tools\jbpm-jpdl-3.2.2\designer\eclipse。选定后点“OK”，如图

jBPM-002

（4）       选中“designer/eclipse”，然后点击“Finish”，如图

jBPM-003

（5）然后选择同意条款，接提示步骤安装就可以了。

到此为止需要的所有工具都安装好了。接下来先体验一下jBPM工作流。在 JBoss jBPM Starters Kit 的 jbpm-server 目录是一个已经在JBoss中配置好的了 jBPM 示例，双击 jbpm-server 目录下的 start.bat 文件，启动 JBoss 服务。打开网页： http://localhost:8080/ jbpm-console 得到如下页面：

jBPM-004

这是一个流程控制管理平台，用右边的账号与密码就可以登录，这个控制台包括流程管理，可以部署流程、删除流程、查看流程图、管理流程实例等；还有任务管理，工作管理及用户与用户组管理。

基于Tomcat和MySQL的部署：

现在要把上面演示的例子部署到Tomcat中，并将数据数配置为MySQL。

TEP 1，初始化数据库

jBPM 需要数据库支持， jBPM 会把自己的一个初始化数据存储到数据库，同时工作流的数据也是存储到数据库中的。 jBPM 使用 Hibernate 作为的存储层。在E:\Java\tools\jbpm-jpdl-3.2.2\db\目录下有个jbpm.jpdl.mysql.sql数据库脚本文件。我们不能直接导入该文件, 会提示有错误, 应为该文件格式有问题, 首先打开该文件(推荐UltraEdit), 把前面的 alter table JBPM_XX 语句都删除(因为我们使用的是新的数据库,所以需要这些语句, 这个脚本文件是升级3.2的数据库表结构用的) 然后在每一行前面添加一个分号 不然脚本执行会出错。这样就可以用source命令导入了。 导入后, 表结构创建成功。

STEP 2，准备发布包

在E:\Java\tools\jbpm-jpdl-3.2.2\deploy 文件夹下 运行ant customize.console.for.tomcat。执行命令后会在 E:\Java\tools\jbpm-jpdl-3.2.2\deploy\customized文件夹下生成一个jbpm-console.war 文件，用WinRaR解压开，并复制到已安装Tomcat的webapps目录下，jbpm还需三个依赖类库，分别是commons-collections.jar、ehcache-1.2.3.jar、jta.jar，当然还有个MySQL驱动mysql-connector-java-5.0.7-bin.jar，添加这些jar文件 到 \$CATALINA_HOME\webapps\jbpm-console\WEB-INF\lib目录下。

STEP 3，修改Hibernate数据库配置文件

修改\$CATALINA_HOME\webapps\jbpm-console\WEB-INF\classes下hibernate.cfg.xml文件。这是Hibernate的数据库配置文件，要做一些修改，原来内容如下：

<!--  hibernate dialect -->

  <property name="hibernate.dialect">org.hibernate.dialect.HSQLDialect</property>

<!--  JDBC connection properties (begin) ===

  <property name="hibernate.connection.driver_class">

org.hsqldb.jdbcDriver</property>

  <property name="hibernate.connection.url">jdbc:hsqldb:mem:jbpm</property>

  <property name="hibernate.connection.username">sa</property>

  <property name="hibernate.connection.password"></property>

==== JDBC connection properties (end) -->

  <property name="hibernate.cache.provider_class">

org.hibernate.cache.HashtableCacheProvider</property>

<!--  DataSource properties (begin) -->

  <property name="hibernate.connection.datasource">java:/JbpmDS</property>

<!--  DataSource properties (end) -->

修改后如下：

<!-- hibernate dialect -->

<property name="hibernate.dialect">

org.hibernate.dialect.MySQLInnoDBDialect</property>

<property name="hibernate.connection.driver_class">

com.mysql.jdbc.Driver</property>

  <property name="hibernate.connection.url">

jdbc:mysql://localhost:3306/jbpm</property>

  <property name="hibernate.connection.username">jbpmuser</property>

  <property name="hibernate.connection.password">shine</property>

<property name="hibernate.cache.provider_class">

org.hibernate.cache.HashtableCacheProvider</property>

STEP 4，设置Tomcat安全域

有两种方法都可以实现，但摧荐第一种方法。

方法一：配置一个JDBC Realm，在\$CATALINA_HOME\webapps\jbpm-console\META-INF目录下新建context.xml文件，内容如下：

<?xml version="1.0" encoding="UTF-8"?>

<Context>

<Realm className="org.apache.catalina.realm.JDBCRealm"

  driverName="com.mysql.jdbc.Driver"

  connectionURL="jdbc:mysql://localhost:3306/jbpm"

  connectionName="jbpmuser"

  connectionPassword="shine"

userTable="JBPM_ID_USER u, JBPM_ID_MEMBERSHIP m, JBPM_ID_GROUP g"

  userNameCol="g.TYPE_ = 'security-role' AND m.GROUP_ = g.ID_ AND m.USER_ = u.ID_ AND u.NAME_"

  userCredCol="DISTINCT u.PASSWORD_"

  userRoleTable="JBPM_ID_USER u, JBPM_ID_MEMBERSHIP m, JBPM_ID_GROUP g"

  roleNameCol="g.NAME_" />

</Context>

方法二：直接修改 /$CATALINA_HOME/conf/tomcat-users.xml文件来设置安全域。为了不和tomcat已有的用户冲突,这里把 tomcat以前的登陆帐号username="admin" 修改为username="tadmin"，修改后的文件如下：

<?xml version='1.0' encoding='utf-8'?>

<tomcat-users>

  <role rolename="user"/>

  <role rolename="administrator"/>

  <role rolename="manager"/>

  <role rolename="sales"/>

  <role rolename="hr"/>

  <role rolename="admin"/>

  <role rolename="participant"/>

  <user username="user" password="user" roles="user,sales"/>

  <user username="shipper" password="shipper" roles="user,hr"/>

  <user username="manager" password="manager" roles="admin,hr,manager,user,sales"/>

  <user username="tadmin" password="" roles="admin,manager"/>
  <user username="admin" password="admin" roles="admin,user,hr"/>
</tomcat-users>

 STEP 5，初始化基础的用户数据

在MySQL数据库中执行以下SQL语句，进行初始化用户信息，如下：

INSERT INTO JBPM_ID_GROUP VALUES(1,'G','sales','organisation',NULL);

INSERT INTO JBPM_ID_GROUP VALUES(2,'G','admin','security-role',NULL);

INSERT INTO JBPM_ID_GROUP VALUES(3,'G','user','security-role',NULL);

INSERT INTO JBPM_ID_GROUP VALUES(4,'G','hr','organisation',NULL);

INSERT INTO JBPM_ID_GROUP VALUES(5,'G','manager','security-role',NULL);

INSERT INTO JBPM_ID_USER VALUES(1,'U','user','user@sample.domain','user');

INSERT INTO JBPM_ID_USER VALUES(2,'U','manager','manager@sample.domain','manager');

INSERT INTO JBPM_ID_USER VALUES(3,'U','admin','admin@sample.domain','admin');

INSERT INTO JBPM_ID_USER VALUES(4,'U','shipper','shipper@sample.domain','shipper');

INSERT INTO JBPM_ID_MEMBERSHIP VALUES(1,'M',NULL,NULL,2,4);

INSERT INTO JBPM_ID_MEMBERSHIP VALUES(2,'M',NULL,NULL,3,4);

INSERT INTO JBPM_ID_MEMBERSHIP VALUES(3,'M',NULL,NULL,4,4);

INSERT INTO JBPM_ID_MEMBERSHIP VALUES(4,'M',NULL,NULL,4,3);

INSERT INTO JBPM_ID_MEMBERSHIP VALUES(5,'M',NULL,NULL,1,3);

INSERT INTO JBPM_ID_MEMBERSHIP VALUES(6,'M',NULL,NULL,2,3);

INSERT INTO JBPM_ID_MEMBERSHIP VALUES(7,'M',NULL,NULL,3,3);

INSERT INTO JBPM_ID_MEMBERSHIP VALUES(8,'M',NULL,NULL,3,2);

INSERT INTO JBPM_ID_MEMBERSHIP VALUES(9,'M',NULL,NULL,2,2);

INSERT INTO JBPM_ID_MEMBERSHIP VALUES(10,'M',NULL,NULL,2,5);

INSERT INTO JBPM_ID_MEMBERSHIP VALUES(11,'M',NULL,'boss',2,1);

INSERT INTO JBPM_ID_MEMBERSHIP VALUES(12,'M',NULL,NULL,1,1);

STEP 6，启动Tomcat服务

启动时查看Tomcat的日志，检查是否正常启动，未添加所有支持库或数据库配置出错，都会引起启动失败。

注意：到此为止启动Tomcat，JBPM服务就能正常运行了，已经可以在上面发布流程，接着第五步中部署一个jbpm自带的流程例子。

STEP 7，发布例子流程

打开网页：http://localhost:8080/jbpm 得到如下页面就说明已经部署成功：

jBPM-004

用右边的manage账号登录，如下图：

jBPM-005

点击“Deploy”转到部署流程页面，点击“浏览”按扭选择E:\Java\tools\jbpm-jpdl-3.2.2\examples\websale\target\websale.jpdl文件，名后点击“Deploy”按扭部署。
