jbpm并发的子流程的解决方案与探讨

2008-07-04 作者: JeffreyHsu 来源:网络


尽管jbpm非常强大,是目前最适合商业化的开源工作流引擎,可以开发出复杂的流程,但是特别遗憾的是并不支持并发子流程(multiple-subprocess)

有一次我需要做一个复杂的流程,主流程里要求同时启动多个并发执行的子流程,并且子流程的数目和启动的时间都不确定,当所有子流程都结束以后,主流程才继续执行。我们知道jbpm里有子流程的设定,有专门的节点ProcessState来处理,但是后来发现无论如何也实现不了多子流程并发执行,后来看其源码知道因为subprocess是作为ProcessState的一个属性,也就是说ProcessState只能包含一个subprocess的定义,并且最重要的是processInstance.getRootToken()和子流程相关的只有createSubProcessInstance, getSubProcessInstance, setSubProcessInstance三个方法,这意味着主流程的rootToken只能设置一个子流程,jbpm并不直接支持多子流程。

那么我们就必须用一个变通的方法来实现,“并发”很自然的让我们想到了fork,但是这里的fork不能搭配join来使用,具体原因,将在后面讨论。

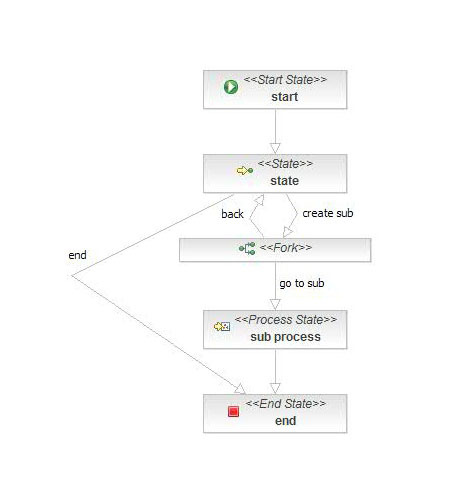

下面先给出流程图:

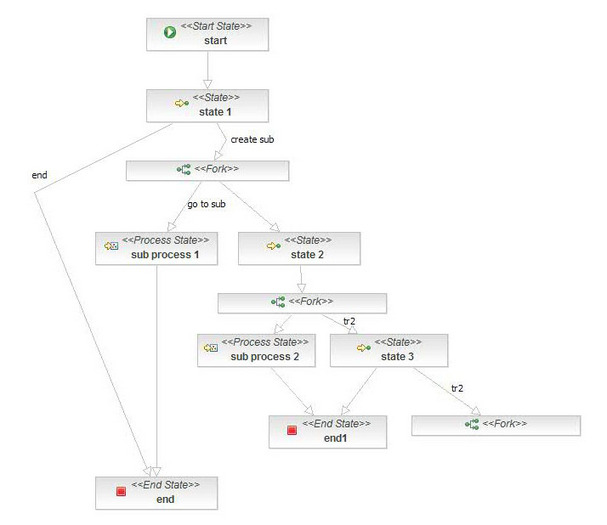

state节点用来启动子流程(实际应用可以换成Task-Node),state进入fork后同时进入两个分支,一条去启动子流程,另一条回到自己,这样表面看来state没有动,而同时你又可以启动第2个,第3个……子流程,需要注意的是第2条子流程和第1个子流程并不处于同一级上,而比第一个子流程低一级,具体请看后面一张图就明白了,分解后的:

从图中我们可以看到后一个子流程的整棵树是前一个子流程的兄弟,但是在业务级上是并发的效果,已经实现我们前面的需求。

现在来说说为什么不能用join而直接用end,因为会产生一个问题,state3和sub process 2都到达了join以后,state2下面的fork就结束了,就会立刻越过join到达end,而sub process 1即使执行完毕到达了join却仍然在傻傻等待着他的兄弟分支也到达join(而实际上它已经自跑到end去了)一同结束,这样sub process 1就会永远停在join动弹不得,业务无法进行。

这是我的一个解决方案,但还有一个问题,虽然全部的子流程都能结束,主流程也能结束,但因为没有join,主流程的rootToken仍然停留在fork节点上。目前我尚不知如何解决,希望各位大家能提出其他更好的解决办法。
初学jbpm,水平有限,有不当之处还请高手斧正

最后附上demo代码供参考:

代码

  1.
  2. import static org.junit.Assert.*;
  3.
  4. import org.jbpm.graph.def.ProcessDefinition;
  5. import org.jbpm.graph.exe.ProcessInstance;
  6. import org.jbpm.graph.exe.Token;
  7. import org.jbpm.graph.node.ProcessState;
  8. import org.junit.Before;
  9. import org.junit.Test;
  10.
  11. public class MultiProcessTest {
  12.     private ProcessDefinition superProcessDefinition;
  13.
  14.     private ProcessDefinition subProcessDefinition;
  15.
  16.     @Before
  17.     public void setUp() throws Exception {
  18.         superProcessDefinition = ProcessDefinition.parseXmlString(
  19.                 "<process-definition name='super'>" +
  20.                 "  <start-state name='start'>" +
  21.                 "    <transition to='state' />" +
  22.                 "  </start-state>" +
  23.                 "  <state name='state'>" +
  24.                 "    <transition name='create sub' to='fork' />" +
  25.                 "    <transition name='end' to='end' />" +
  26.                 "  </state>" +
  27.                 "  <fork name='fork'>" +
  28.                 "    <transition name='back' to='state' />" +
  29.                 "    <transition name='go to sub' to='sub process' />" +
  30.                 "  </fork>" +
  31.                 "  <process-state name='sub process'>" +
  32.                 "    <sub-process name='sub' />" +
  33.                 "    <transition to='end' />" +
  34.                 "  </process-state>" +
  35.                 "  <end-state name='end' />" +
  36.                 "</process-definition>");
  37.
  38.         subProcessDefinition = ProcessDefinition.parseXmlString(
  39.                 "<process-definition name='sub'>" +
  40.                 "  <start-state name='start'>"  +
  41.                 "    <transition to='wait' />" +
  42.                 "  </start-state>" +
  43.                 "  <state name='wait'>" +
  44.                 "    <transition to='end' />" +
  45.                 "  </state>" +
  46.                 "  <end-state name='end' />" +
  47.                 "</process-definition>");
  48.         ProcessState processState = (ProcessState) superProcessDefinition
  49.                 .getNode("sub process");
  50.         processState.setSubProcessDefinition(subProcessDefinition);
  51.     }
  52.
  53.     @Test
  54.     public void testMultiProcesses() {
  55.         ProcessInstance pi = new ProcessInstance(superProcessDefinition);
  56.
  57.         // 启动一个主流程
  58.         pi.signal();
  59.         assertEquals("state", pi.getRootToken().getNode().getName());
  60.
  61.         // 进入分支,此处将进入子流程
  62.         pi.signal("create sub");
  63.         // 主流程token将停留在fork节点上
  64.         assertEquals("fork", pi.getRootToken().getNode().getName());
  65.
  66.         // fork分为两支,其中一支的节点停留在ProcessState上
  67.         Token subProcessToken1 = pi.getRootToken().getChild("go to sub");
  68.         ProcessInstance subPi1 = subProcessToken1.getSubProcessInstance();
  69.         assertEquals("wait", subPi1.getRootToken().getNode().getName());
  70.
  71.         // 另一支返回了state节点,实际上并没有返回,这个state节点不同于先前的state,它们并不在同一个path中
  72.         Token stateToken1 = pi.getRootToken().getChild("back");
  73.         assertEquals("state", stateToken1.getNode().getName());
  74.
  75.         // 再次进入fork,启动第二个子流程
  76.         stateToken1.signal("create sub");
  77.         ProcessInstance subPi2 = stateToken1.getChild("go to sub")
  78.                 .getSubProcessInstance();
  79.         // 虽然都是子流程,但它们并不相同,在逻辑上是属于并发的无关系的子流程
  80.         assertFalse(subPi1.equals(subPi2));
  81.         // 结束第二个子流程
  82.         subPi2.signal();
  83.         assertTrue(subPi2.hasEnded());
  84.         assertFalse(pi.hasEnded());
  85.
  86.         // 结束第一个子流程,但主流程仍未结束
  87.         subPi1.signal();
  88.         assertTrue(subPi1.hasEnded());
  89.         assertFalse(pi.hasEnded());
  90.
  91.         // 结束第二个子流程中的state,第一子流程的back分支结束,从而主流程也结束
  92.         Token stateToken2 = stateToken1.getChild("back");
  93.         assertEquals("state", stateToken2.getNode().getName());
  94.         assertFalse(stateToken1.hasEnded());
  95.         assertFalse(pi.hasEnded());
  96.         stateToken2.signal("end");
  97.
  98.         assertTrue(stateToken1.hasEnded());
  99.         assertTrue(subPi1.hasEnded());
  100.         assertTrue(pi.getRootToken().getChild("back").hasEnded());
  101.         assertTrue(pi.getRootToken().getChild("go to sub").hasEnded());
  102.         // 主流程结束了
  103.         assertTrue(pi.hasEnded());
  104.         // 虽然主流程已经结束了,但是因为子流程没有join,所以其rootToken仍然停留在fork上
  105.         assertEquals("fork", pi.getRootToken().getNode().getName());
  106.         // 第二个子流程到达的end和主流程中的end并不是同一个节点
  107.         assertTrue(!pi.getRootToken().getNode().equals(stateToken2.getNode()));
  108.     }
  109. }
