企业架构语言ArchiMate介绍

来源:敏捷个人 发布于: 2015-6-15
1713 次浏览     评价:


公司内部对于如何描述一个架构没有形成一个系统化的方法,所以公司在做业务架构时各个项目组都不统一,有的项目组还对如何定义架构不很清楚。项 目组最近在进行一个新项目的业务架构,为了让大家架构描述形成一致的方法,我在本篇对ArchiMate架构语言进行介绍,通过本篇学习后,读者能够对架 构有个总体认识,当然具体如何描述,则需要业务架构师根据具体业务和关注视图进行架构了,我能做的更多是提供一些方法和思考。

我们如何做复杂系统的企业架构?其实,这个不用自己再去摸索方法,业界已经存在多种做企业架构的框架,如 TOGAF、Zachman、PaeF、IAF等。TOGAF的应用比较多,而且有一个ArchiMate的模型语言来支持业务、信息和技术架构,所以我 推荐大家使用TOGAF和ArchiMate,以下给大家概要的介绍一下。

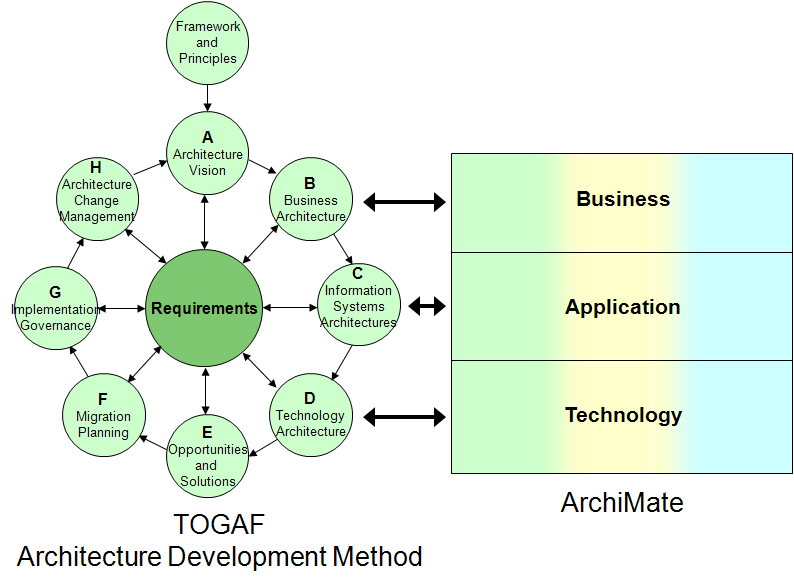

ArchiMate 和 TOGAF (the Open Group Architecture Framework) 的关系

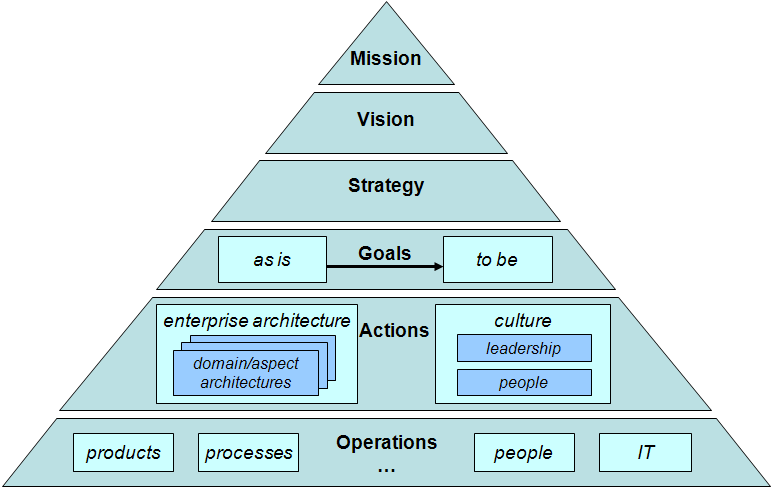

架构金字塔

我们给一个产品做架构时,一开始肯定不是直接出功能模块、数据关系等,最重要的是要从金字塔上端开始。 IT本身并不能够促进企业的任何优势,它只是企业运行的必要条件,关键是IT的应用如何与企业战略、组织、流程和管理控制系统的融合 。我们只有从使命、愿景到策略再到目标,层级细化和分解,分析目标的As-Is到To-Be,这个也是项目组在做业务规划和架构时需要花时间的明确地方,相关涉众必须在目标上达成一致。如果使命、愿景和测路是大方向,那么目标就是具体做事情前的指导,如果这个错了,则会对后续工作造成不可想象的后果。

目标确定后,我们要做的就是作具体的As-Is分析以及To-Be了。那么我们下面看看做架构时,我们需要关注哪些方面呢?

架构组成

在《架构 - 又一个类似与“平台”一样的词汇》中我对架构进行了一些总体概要的描述,下面对企业架构的组成进行一下描述。

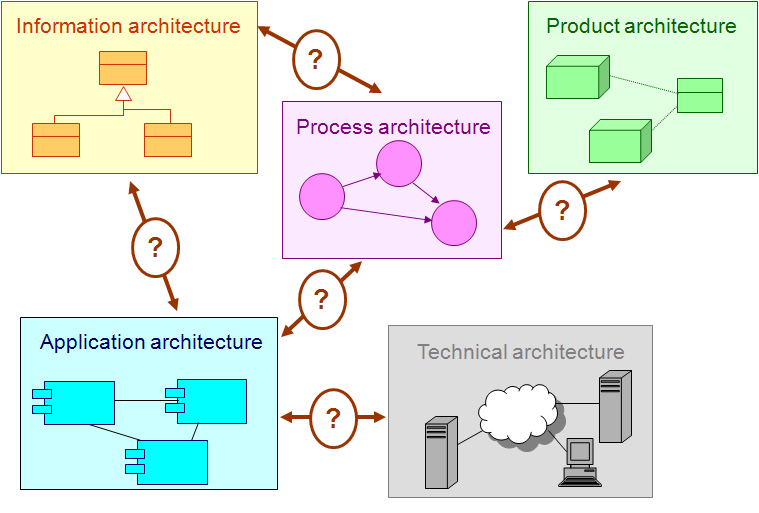

产品架构、流程架构、信息架构、应用架构和技术架构,这些架构层次其实大部分业务架构师在做架构时都接触过,只是很多人没有形成统一概念而已。这么多架构,那我们如何描述它呢?以下将介绍一下ArchiMate模型语言。

架构描述

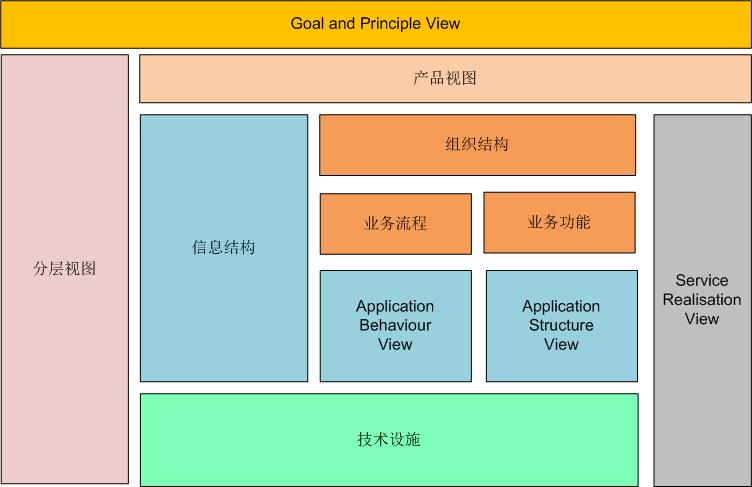

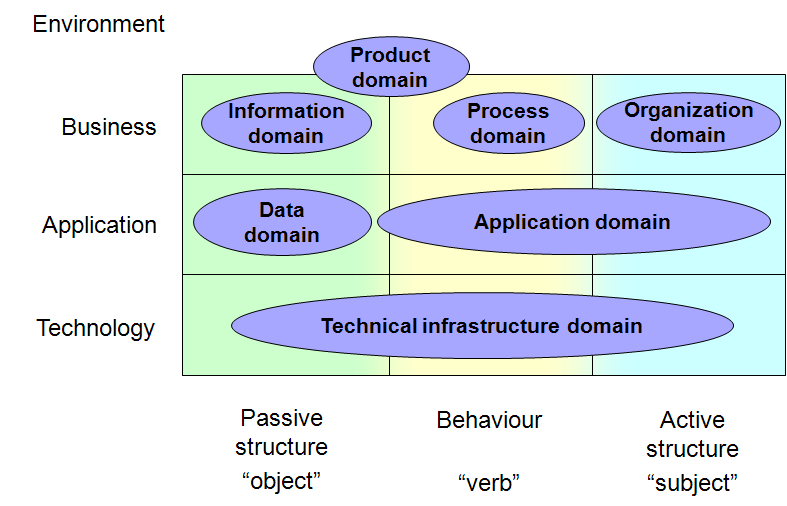

ArchiMate是一种集成多种架构的一种可视化业务分析模型语言,它从下图业务、应用和技术三个层次(Layer),对象、行为和主体三个方面(Aspect)和产品、组织、流程、信息、数据、应用、技术领域(Domain)来进行描述:

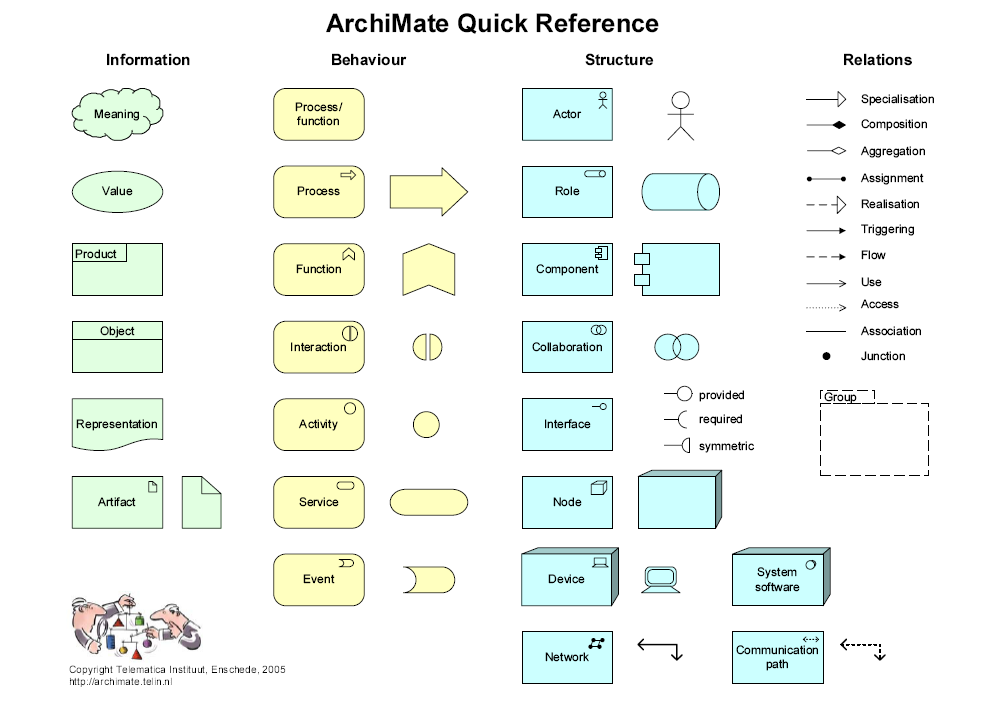

图例

每层通用描述

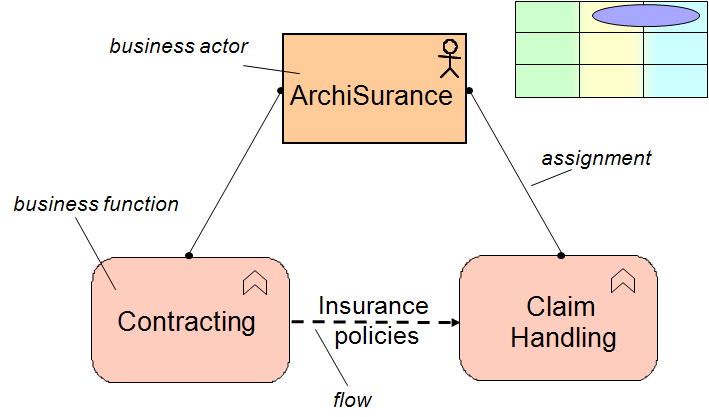

业务功能(Functions )和角色(Actors)

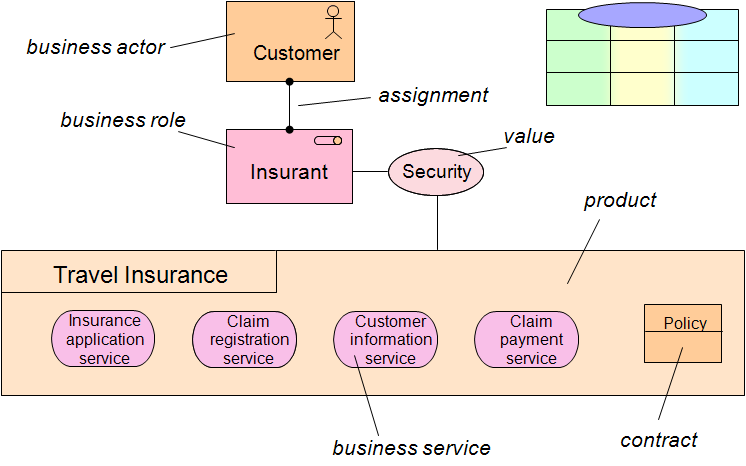

产品(Product)和服务(Services)

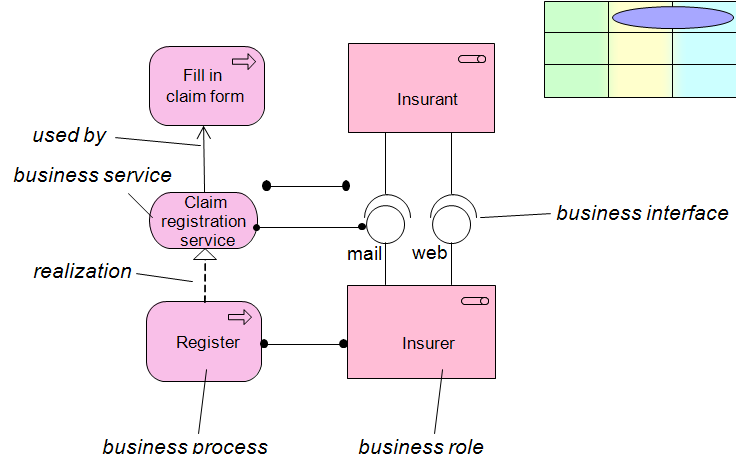

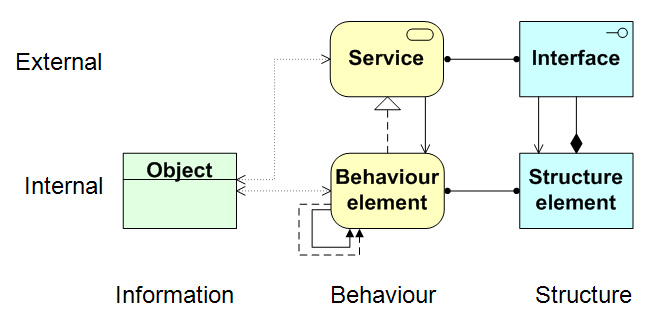

服务(Services)和接口(Interfaces)

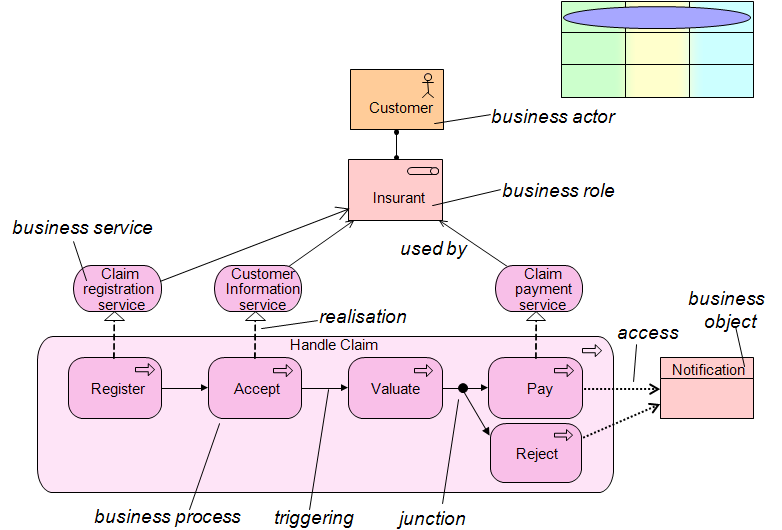

业务流程(Business Process)

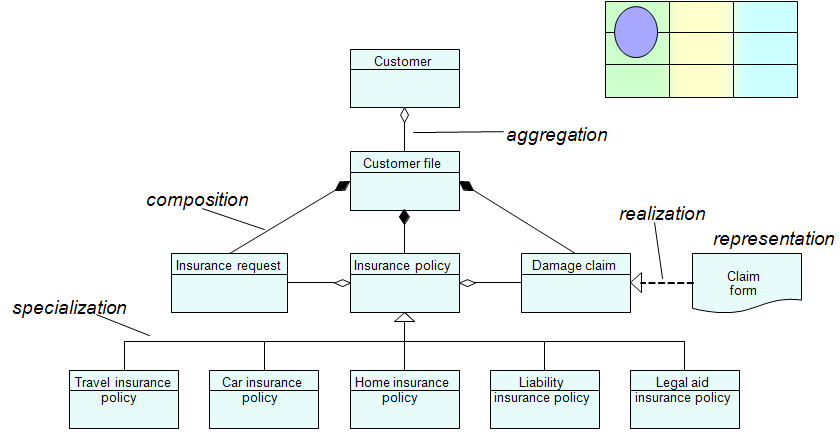

信息(Information)

应用(Application)

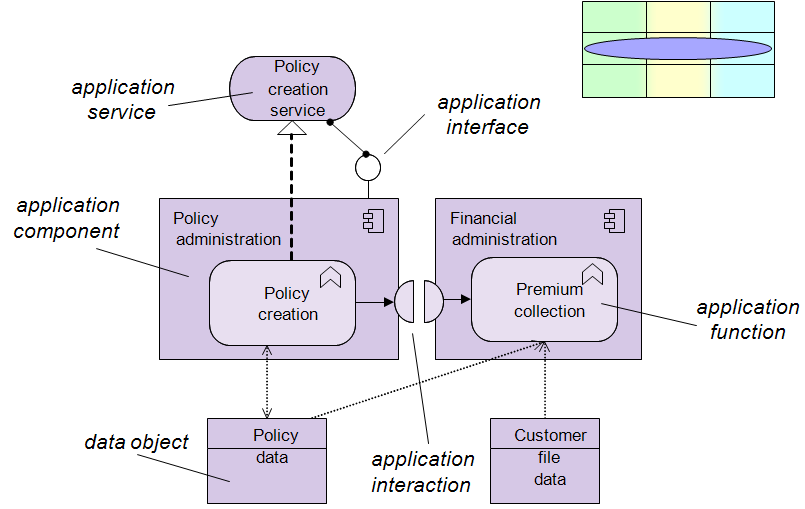

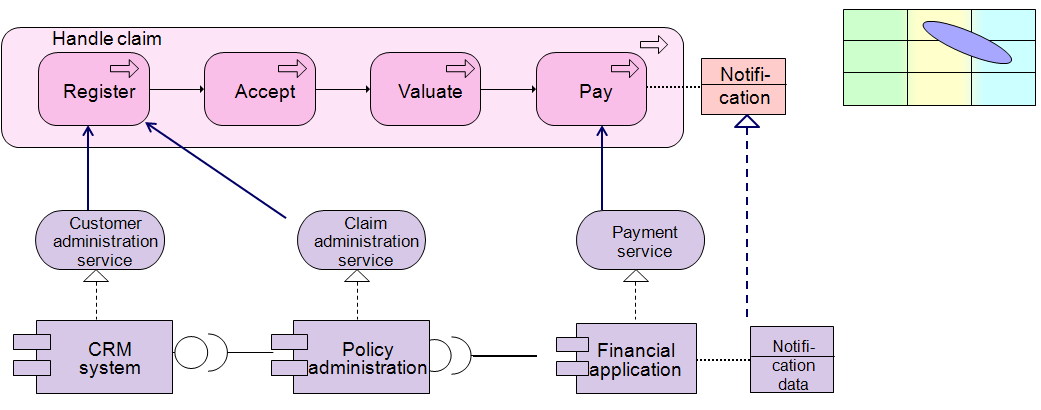

业务流程与应用

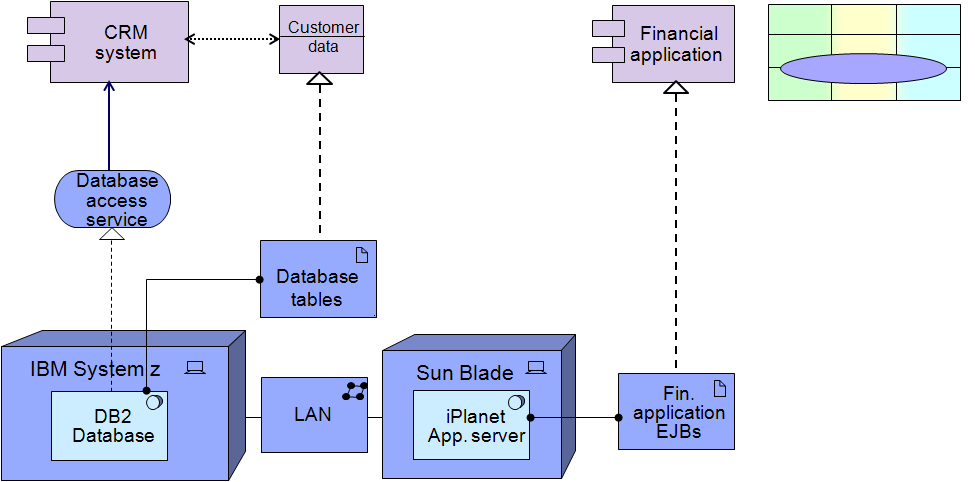

技术(Technology)

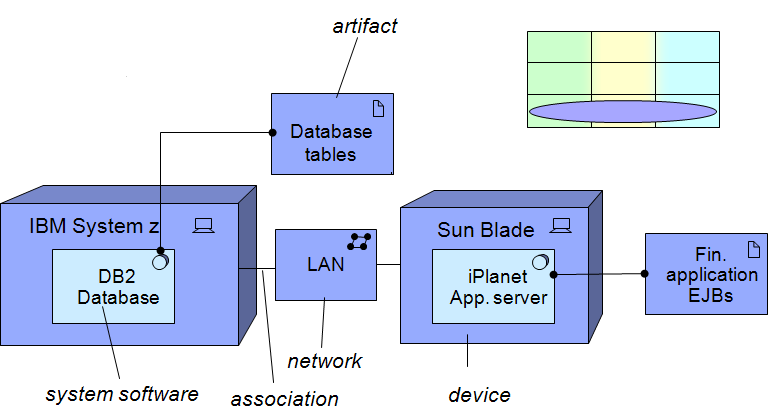

部署(Deployment)

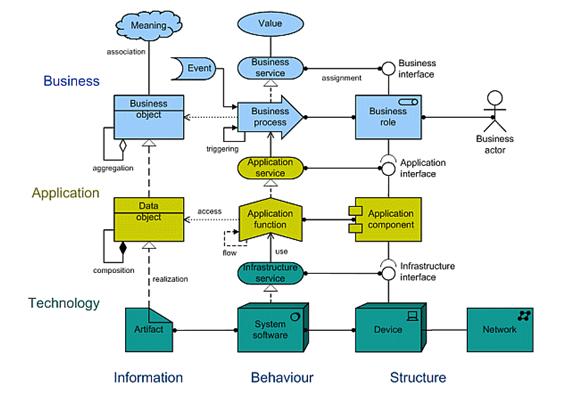

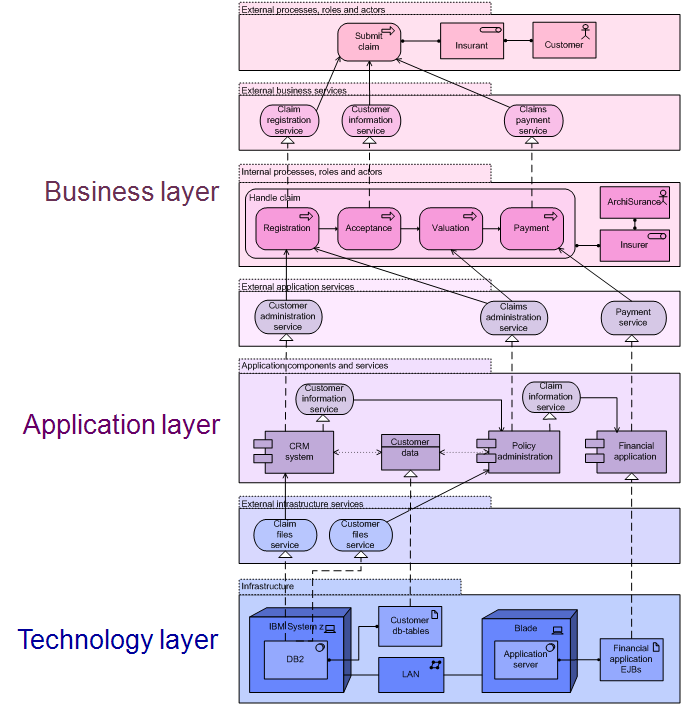

分层架构(Layered Architecture)

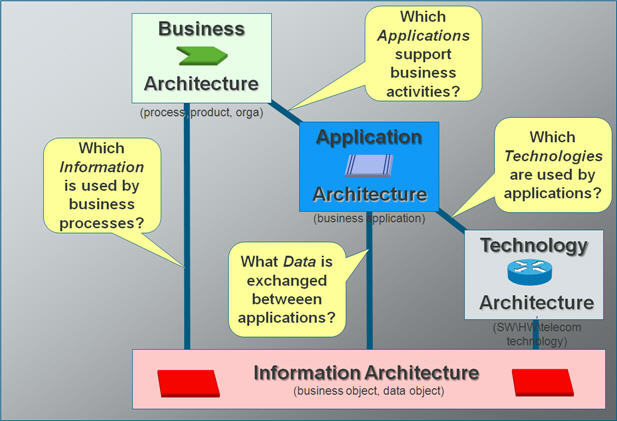

总图结构实例

以下我在一个项目应用中的总图,只是粗略应用,具体细节就不列了,以免误人子弟,但是架构需要的主要内容这张图都表现出来了。
