在EA中使用自定义图建模

作者:李澎涛,俎涛(火龙果软件工程)
443 次浏览     评价:
 2020-11-3


自定义图是什么

EA不但提供专业的建模(SysML、UML、BPMN、ArchiMate),还提供自由风格的自定义图建模。自定义图,顾名思义就是自己可以定义一个图,然后可以更改其视图的样式,并以简单直接的方式显示出该视图下的所有数据内容。

为什么要用自定义图

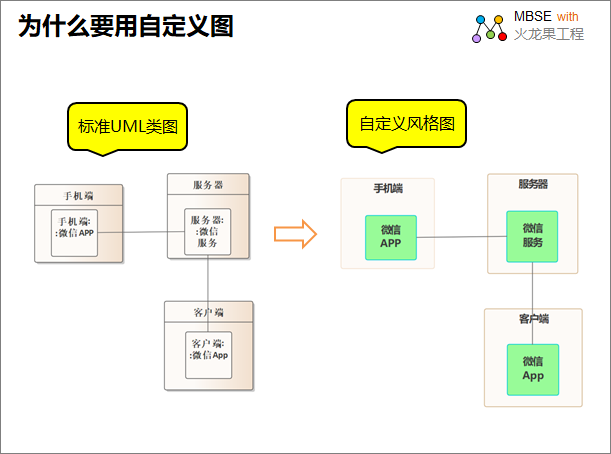

如下是标准UML类图和自定义风格图,此图描述了手机端的微信APP->服务器的微信服务->客户端的APP,通过此图对比,显示外观一目了然,自定义风格图可以更简单直观的把要表达的内容描述出来。


自定义图有什么

在EA中自定义图的本质上是类图的扩展,可以用于捕获需求、定义用户界面或设计模型。它可以创建新的图表或将现有图表转换为简单、彩色和形象的视图,类似于在Visio或PPT中创建的绘图样式。

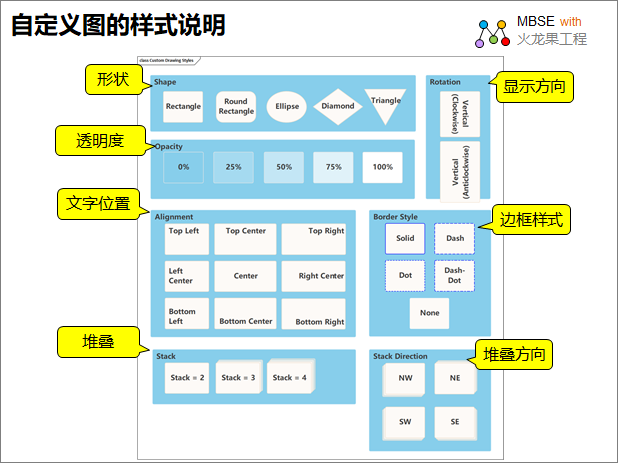

如下是在EA中自定义图样式的截图:


如下是对自定义图的元素说明:

元素 说明
Shape 形状:图上的元素可以呈现为矩形、圆角矩形、椭圆、钻石形状、三角形
Opacity 不透明度:设置元素填充的不透明度:0%,25%,50%,75%,100%
Alignment 可以在元素的形状中设置显示文字的位置
Stack 堆叠边数,可以通过在元素的一个角上添加1到4个“堆叠”,其中堆叠的边数表示一个对象的多次迭代
Rotation 可以在元素的形状中设置文字的显示方向:垂直(顺时针)、垂直(逆时针)
Border style 可以设置元素边框样式:固体、虚线、点缀、虚线
Stack direction 堆叠方向 (表示在元素的哪条边上堆叠)

EA的自定义图能做什么

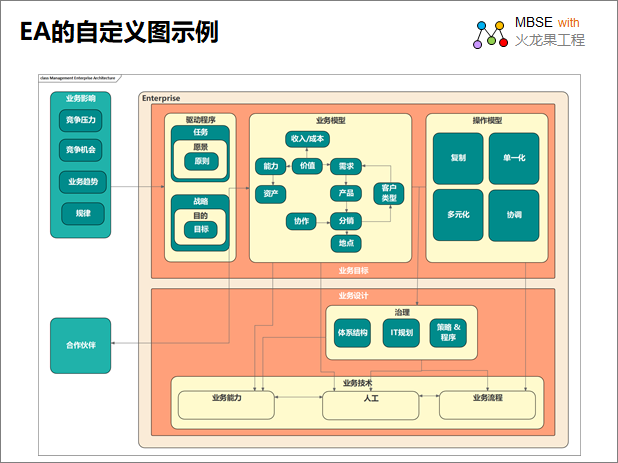

建模工具EA 提供的自定义图的样式可以应用于任何UML图,这样用户可以在自定义图和UML图之间切换显示外观,以更直接、简单的方式呈现出来。例如,可用来描述公司的战略地图,如下图所示:


上图描述了一个企业的业务架构,包括:业务影响因素、业务目标、业务模型、操作模型和业务设计。

如何在EA中进行自定义图建模

EA提供的自定义图包括:

3种自定义图的模板

  • 自定义图样式
  • 整体框架视图
  • 战略地图
  • 6种自定义图的示例

  • 应用分类视图
  • 业务能力视图
  • 企业架构管理视图
  • 业务架构运作模式视图
  • 技术参考模型
  • 子域模型视图
  • 下面看看是如何选择其中一种模板建立自定义图, 建模方法如下:

    1. 首先打开模型向导
    2. 在模型向菜单中选择Analysis
    3. 在Analysis的下级菜单中选择Custom Diagram Style,显示Custom Diagram Style
    4. 有自定义图模式中选择一个示例模板,然后点击“Create Patterns”按钮,创建自定义图框架。
    5. 根据建模需要,在工具箱选择建模元素和关系,建立自定义图

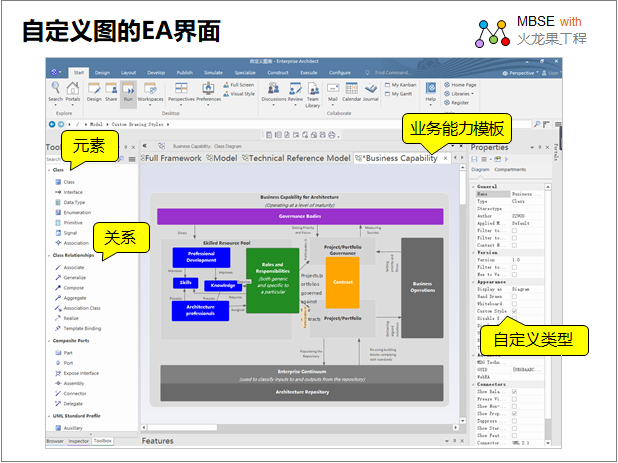

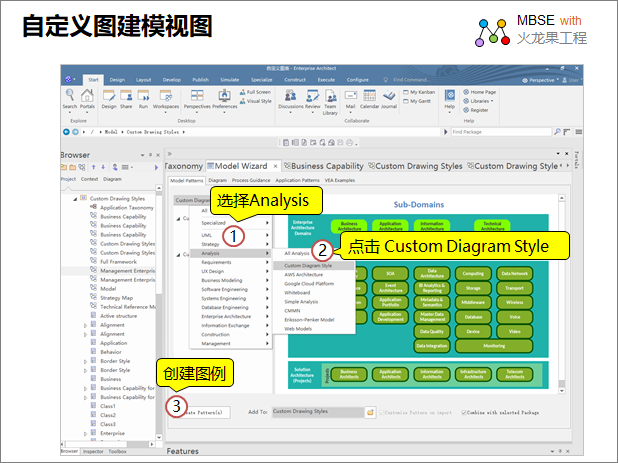

    如下是自定义图的建模操作截图:


    如下是自定义图的建模结果图示:


    此图是业务能力示例图,也是UML的类图,选中属性Properties->Appearance->Custom Style,即可来回切换图表的外观。

    在EA中进行自定义图建模示例

    使用自定义图可以描述很多事物,例如:公司战略地图、业务场景、企业架构、等等

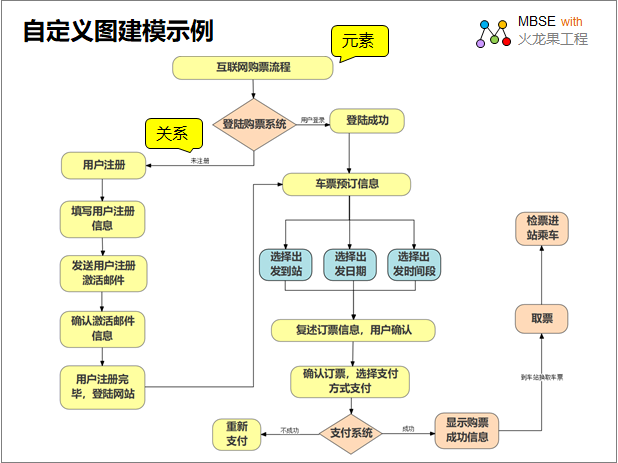

    例如以下自定义图描述了在线订票流程,表示顾客购票的业务流程:


    此图描述了互联网购票的流程:

    1. 登陆购票系统(未注册的用户填写信息注册,已注册的成功登陆)
    2. 查看车票信息,预定
    3. 确认订票信息
    4. 选择支付方式
    5. 购票成功
    6. 取票,检票进站

    在EA的自定义图中可以执行如下的操作,包括:

    1. 更改图表的名称。
    2. 更改图表字体。
    3. 更改图表的布局。
    4. 填充形状颜色。
    5. 更改形状轮廓的颜色。
    6. 更改自定义图表的形状。
    7. 可以复制粘贴图表的样式。
    8. 根据需要创建其他元素和关系。
    9. 为元素和图表创建附加文本并添加注释,以描述图表的用途和元素的含义。

    好了,上述就是”在EA中使用自定义图建模"简单的介绍,后续请继续关注我们,有更多文章,视频可供大家参考。

    如果您希望了解更多信息:

    • 欢迎访问建模者频道 http://modeler.org.cn/
    • 也欢迎直接联系我们 zhgx@uml.net.cn ,010-62670969

    下载 pdf版: 《在EA中使用自定义图建模》

    本文使用的建模工具为EA,可以下载试用版http://tool.uml.com.cn/ToolsEA/download.asp
