基于EA进行Web应用建模

王玉、俎涛 (火龙果软件工程)
  4073  次浏览      23
 2020-7-23


为什么需要Web建模

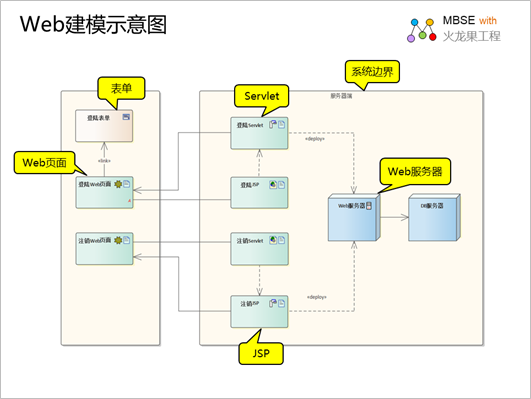

在Web应用繁多的当下,用户对应用程序的要求越来越高,需求难度的不断加大,系统复杂度不断加深,因此对业务人员和web设计、开发人员的要求也越来越高。针对这些原因,使用Web建模可以帮助我们更好的进行Web应用程序开发,如下就是一个Web建模示意图:


如下是基于Web建模的类的说明字典:

 序号  类  说明
 1.  Form  表单,用于为用户数据输入创建 HTML 表单。
 2.  Web Page  Web 页面,客户端页面。
 3.  Servlet
 Servlet,获取服务器数据向Web页面发送数据
 4.  JSP Page  JSP页面,java服务器页面
 5.  Server  服务器,系统中管理资源并为用户提供服务的计算机软件。
 6.  Boundary  边界,系统的边界。

如下是基于Web建模生成的类之间的关系目录:

 序号  起点类  关系  终点类
 1. 登陆Servlet  Deployment  Web服务器
 2. 注销Servlet  Deployment  Web服务器
 3. 注销JSP  Dependency  注销Servlet
 4. 注销Web页面  Association  注销JSP
 5. 注销Servlet  Association  注销Web页面
 6. 登陆Servlet  Association  登陆Web页面
 7. 登陆Web页面  Association  登陆JSP
 8. 登陆JSP  Dependency  登陆Servlet
 9. 登陆Web页面  Association  登陆表单
 10. Web服务器 CommunicationPath  DB服务器



Web建模有什么

在EA中提供了丰富的Web应用建模的元素,可以帮助用户建立Web应用程序模型。这些元素通常是以图形图标显示而非常见的构造型,注意:这些构造型仅适用于Class元素。

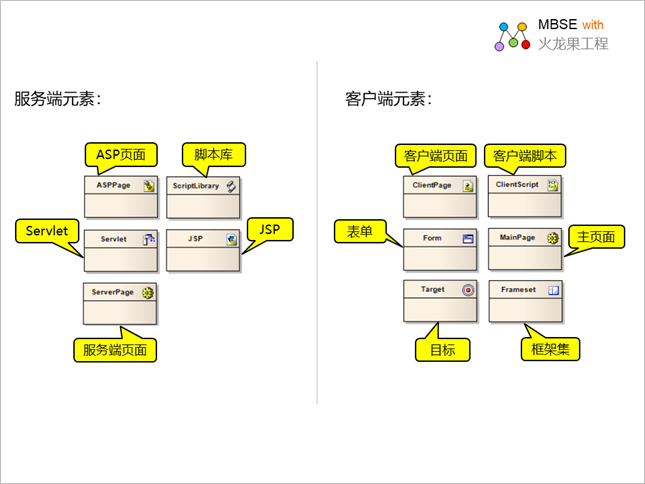

下面展示了部分图形图标及构造型:



接下来我们对Web模型中所有的相关的元素和关系进行介绍:

 关系列表  说明

Node :节点
Server:服务器
Component:组件
Web Page:web页面
ASP Page:ASP页面
JSP Page:JSP页面
Servlet: Java Servlet
Script Library:脚本库
XML Document:XML文档
Server Page:服务器页面
Client Page:客户端页面
Form:表单
Frameset:框架
Target :目标
JavaScript Object: JavaScript对象
Clientscript Object:客户端脚本对象
Input Element:输入元素
Select Element:选择元素
Text Area Element:文本域元素



 关系列表  说明

Link :链接
Targeted Link:目标链接
Frame Content:框架内容
Submints:提交
Builds:创建
Redirect:重定向
IIOP:联网内部对象请求代理协议
RMI:远程方法调用,用于实现远程过程调用的Java API



如何建立web应用模型

那么,如何建立web应用模型呢,下面,我们以一个基于JSP的登陆模型进行讲解.

Web应用的建模过程如下:

1. 首先建模客户端和服务的分布
2. 然后建模客户端和服务器上的Web页面
3. 最后建模从客户端请求再到服务器响应的Web页面交互过程


如下是操作界面截图:


如下是web应用建模的详细说明:



Web应用的部署说明:

节点 部署的内容
客户端 表单:
  • 登录表单
  • Web Page:
  • 登录Web页面
  • 注销Web页面
  • 服务端 服务器:
  • Web服务
  • 数据库服务器
  • Server Page:
  • 登录JSP
  • 注销JSP
  • 服务端组件:
  • 登录Servlet
  • 注销Servlet
  •

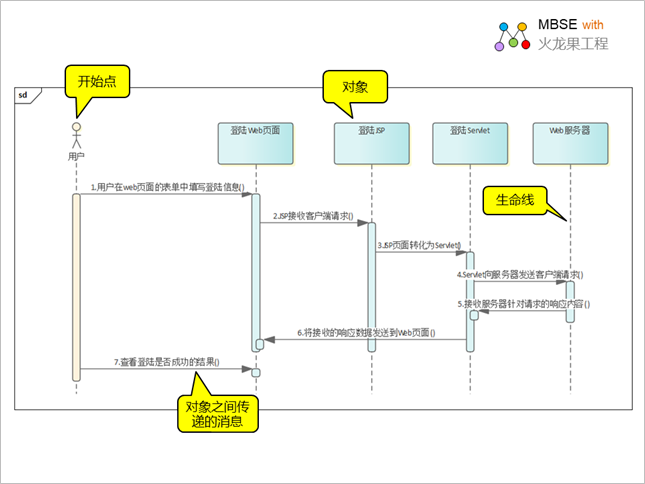

    在模型中,由系统边界(boundary)将模型中的内容划分为客户端和服务端,如下采用顺序图对登录界面的交互过程进行说明:



    具体的交互过程如下:

    1. 用户在客户端的Web页面表单中输入信息发出登陆请求;
    2. 服务器端的JSP接收客户端请求;
    3. JSP页面将接收的请求转化为Servlet;
    4. Servlet向web服务器发送客户端请求;
    5. Servlet接收Web服务器针对请求的响应内容;
    6. Servlet将接收的响应数据发送到Web页面;
    7. web页面向客户显示登陆是否成功的结果。



    有了如上的Web应用的建模,Web的动态页面、页面跳转这些很容易让人头晕的关系就可以清晰的描述出来了,对web应用的开发很有帮助。

    EA中如何进行Web建模

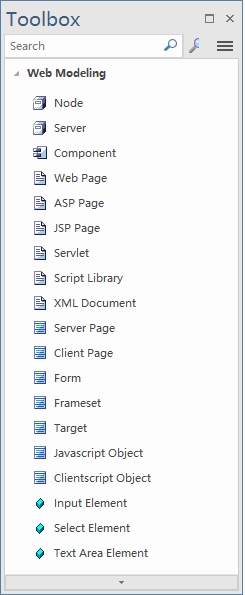

    如下是使用EA进行web建模的操作界面截图:



    具体的交互过程如下:

    1. 首先打开或新建一个模型。
    2. 在模型中添加图,类型选择Analysis。
    3. 在Analysis的下级菜单中选择Web Models,然后找到对应的图类型创建。
    4. 创建元素时,可在Web Modeling工具箱中选择元素进行创建。
    5. 除了在工具箱选择元素外,还可创建Class元素,通过修改其构造类型来设置网页图标。





    如果您希望了解更多信息:

    下载 pdf版:《基于EA进行Web应用建模》

    本文使用的建模工具为EA,可以下载试用版http://tool.uml.com.cn/ToolsEA/download.asp
