关联模型和文档,实现需求跟踪

俎涛 ,火龙果软件工程
  2554  次浏览      17
 2020-6-30


在MBSE的推荐方法中,以模型为中心进行跟踪管理,文档可以基于模型自动化生成。但是在当前现实情况是:大部分的工程信息都在文档中,因为大家目前还是基于文档进行需求和设计的描述,主要的原因是外部的用户和领导们还是习惯阅读文档。

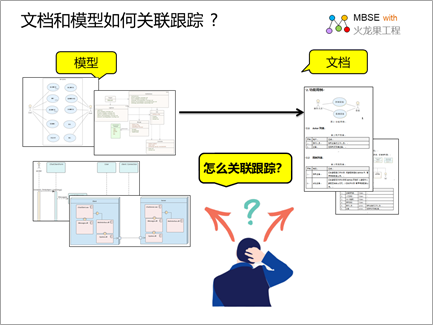

那么问题就来了:

如何基于现有的文档,实现MBSE的以模型为中心的全周期跟踪管理




文档虽然不是MBSE推荐的形式,却是我们不能够忽略的事实,而且文档的重要性,丝毫不亚于模型!

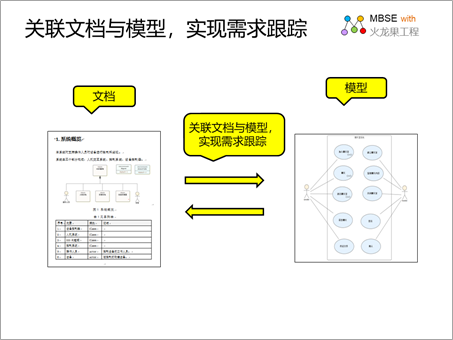

所以我们不应该简单的抛弃掉文档,而应该重视如何让模型和文档结合,实现跟踪管理。如下图所示:

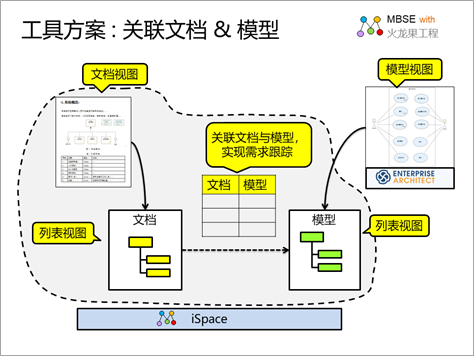

目前文档主要是word格式,建模方面 EA是主流的建模工具,为了能够让文档到模型的关联从方法落地到工具,我们专门在MBSE平台iSpace中提供了文档到模型的关联功能,如下是文档到模型的工具方案图示:



具体关联方法如下:

  • 首先把word文档解析为一个树形结构
  • 然后把EA的模型的元素也解析为一个属性结构
  • 在文档tree 和模型 tree之间建立关联,这些关联记录在iSpace中
  • 用户可以通过文档到模型的关联进行需求跟踪、变更影响分析
  • 用户可以通过文档tree定位到word的文档对应章节,进行文档编辑、修改和保存
  • 通过模型tree定位到EA模型的对应元素或者图,进行模型编辑、修改和保存

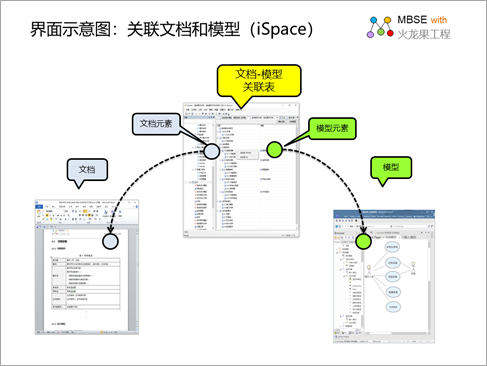

如下是 iSpace的文档-模型关联表界面,在此界面可以把word文档解析出来的目录结构关联到模型的元素列表。

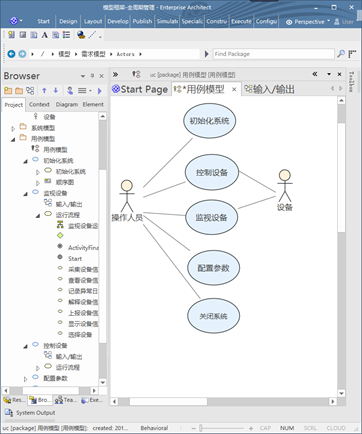

如下是EA建立的需求模型界面截图:



如下是iSpace中的EA模型元素列表界面:

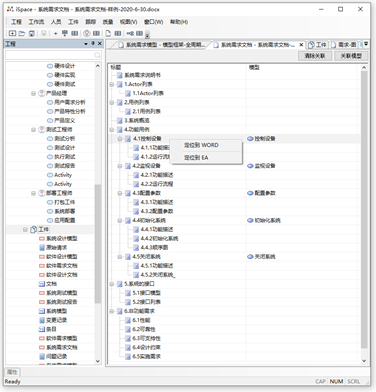

如下是 通过《文档-模型关联表》实现的跟踪分析和定位功能界面示意图:



具体的操作步骤,可以看下面的操作视频:

http://video.uml.com.cn/video/broVideoEA.asp?vidID=3254


如果您希望了解更多信息:

下载 pdf版:《关联模型到文档》
