文章大纲：
三种MBSE方法论介绍
三种方法论背后相同的“RFLP分析方法”
1.三种MBSE方法论介绍
目前，世界上主流的MBSE方法论有：IBM Harmony SE方法论、No Magic MagicGrid方法论、Thales
Acradia方法论。
这三种方法里，可能你没听说过Thales的Acradia方法论。但是如果你听说过Capella建模语言和工具，那么Acradia正是Thales公司为其设计的配套方法论。
1.1IBM Harmony SE
IBM Harmony SE是IBM公司提出的基于SysML的MBSE方法论。

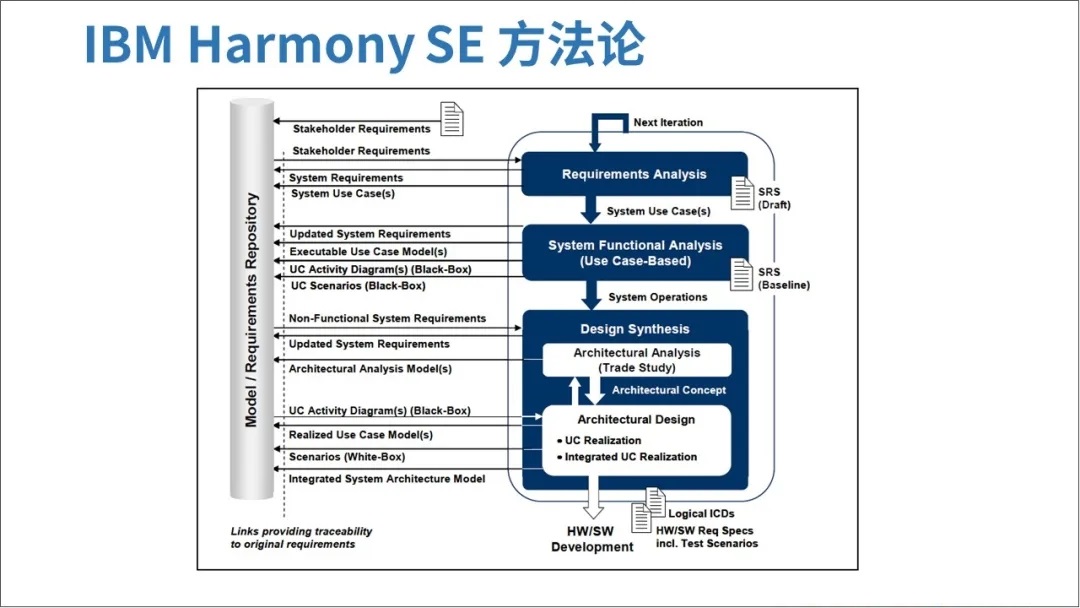

从大的流程来看，整个流程分为三个部分：需求分析、功能分析、设计综合（架构分析与设计）。Harmony
SE 方法论遵循美国国防部系统工程流程，按照需求、功能、架构三个层次展开。
从小的细节来说，IBM Harmony SE方法强调对SysML活动图、顺序图、状态图三种行为图的依次建模，减弱了参数图的重要性。
2017年的时候，IBM公司将Harmony SE方法论升级为Harmony aMBSE方法论，但其实大同小异，只是更强调了敏捷迭代开发、灵活的建模顺序、以及数据模式建模。
1.2No Magic MagicGrid
No Magic MagicGrid是No Magic公司（于2018年被Dassault公司收购）提出的基于SysML的MBSE方法论。之所以叫MagicGrid，是因为整个方法论是以矩阵的形式展示的。

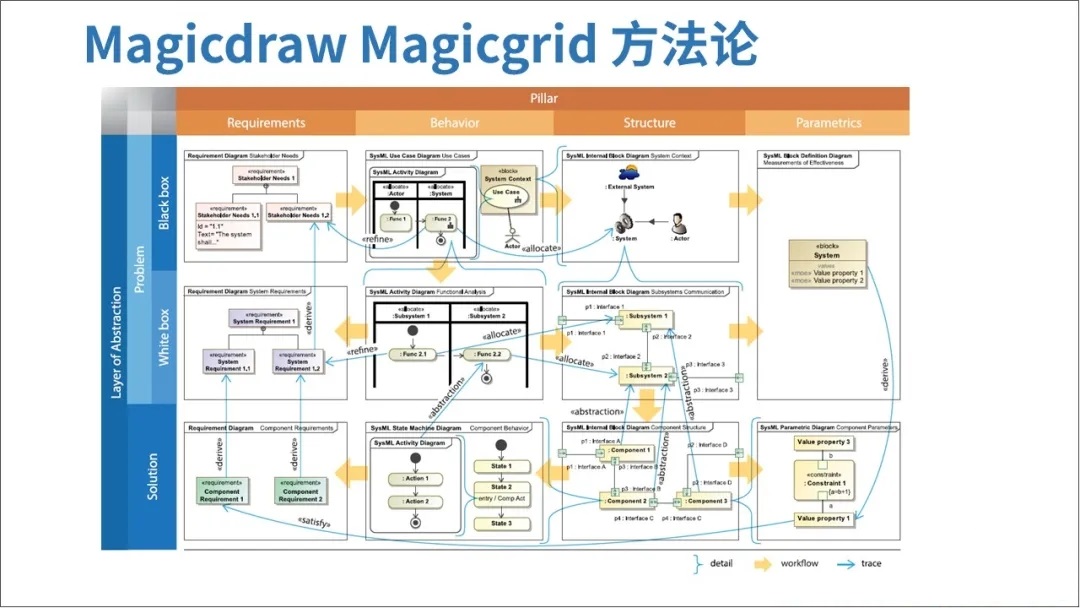

从大的流程来看，MagicGrid方法论纵向按照需求、行为、结构、参数（即SysML的四方面关键信息）分为四列，横向则分为问题域（包括白盒和黑盒）和解决域。流程从需求分析开始，依次定义系统的黑盒功能和结构、白盒功能和结构、系统的参数约束，最后提出系统的解决方案。
从小的细节来说，MagicGrid只强调活动图一种行为图的建模（虽然其工具支持三种），但是重视参数图的建模。
1.3Thales Acradia
Thales Acradia是Thales（泰雷斯）公司为Capella语言和工具创建的MBSE方法论。虽然Acradia没有使用国际标准的建模语言，而是使用了Thales自己定制开发的Capella语言。但是由于Thales公司本身丰富的航电系统研制背景，该方法也具有很高的实用性，所以也获得了很多拥趸。

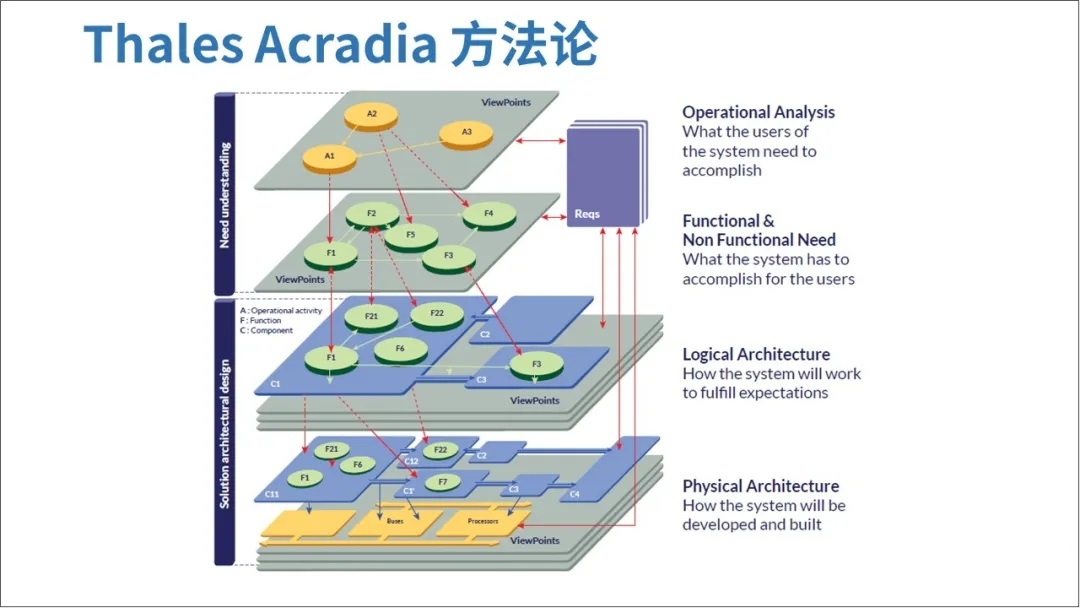

从大的流程来看，Acradia方法论分为四部分：运行分析、功能和非功能分析、逻辑架构设计、物理架构设计。其中运行分析定义用户的要求，功能和非功能分析定义系统的功能和性能要求，逻辑架构设计和物理架构设计定义系统的实现方式。
2.三种方法论背后相同的“RFLP分析方法”

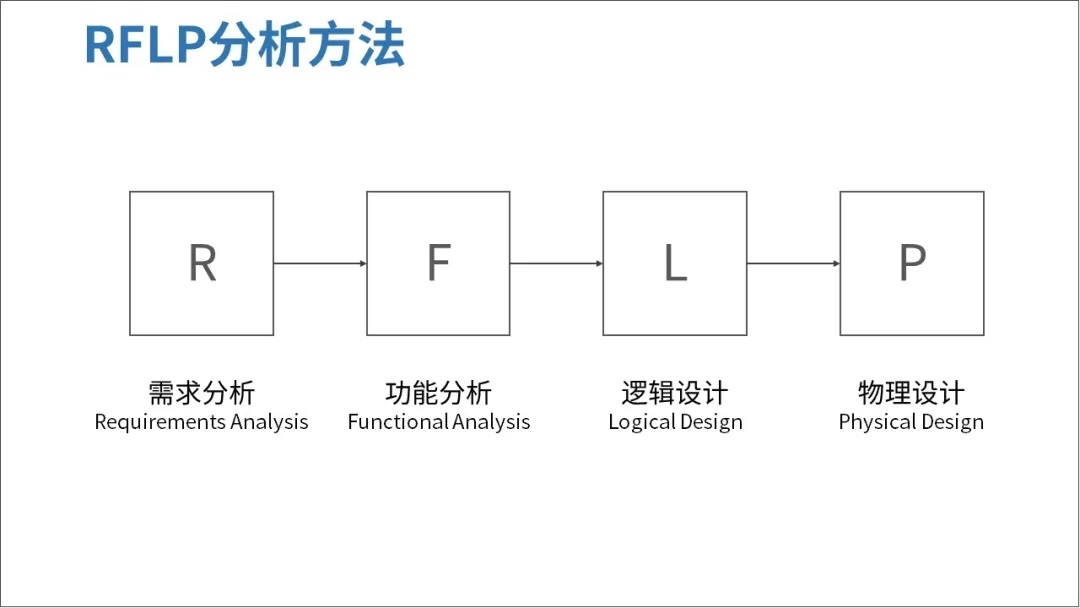

虽然上述三种方法看起来有种种差别，但是细心的读者可能已经隐隐地感受到，三者有着某种相通之处。如果我们把三个方法论的流程对齐，会发现它们都遵循一套需求-功能-逻辑-物理（RFLP）的分析过程。
事实上，RFLP分析方法是工程领域著名的正向设计方法之一，几乎所有日常所见产品的设计过程都遵循该过程，小到水杯、剪刀，大到汽车、飞机。RFLP分析方法一经提出，立刻由于其符合设计规律的思路以及简单易记的名字，为各种设计方法论所学习和借鉴。
具体来说，RFLP这四个流程要依次完成四个层次的分析。
需求分析：定义产品的需求，定义用户想要的产品和服务。
功能分析：定义并分解产品的功能，定义为满足客户需求，产品需要具有什么样的功能以及子功能。
逻辑设计：从逻辑的角度设计系统的架构，定义实现系统的逻辑组件及逻辑接口。
物理设计：从物理的角度实现系统的架构，定义最终实现系统的物理组件实体及物理接口。
举一个简单的例子来解释，以我们家里使用的水龙头为例：
需求分析：首先，我们假设“用户想要一个能控制水量和控制水温的水龙头”。若干条像这样的用户需求，构成了产品的需求集，定义了我们工程师研制产品的要实现的目标。

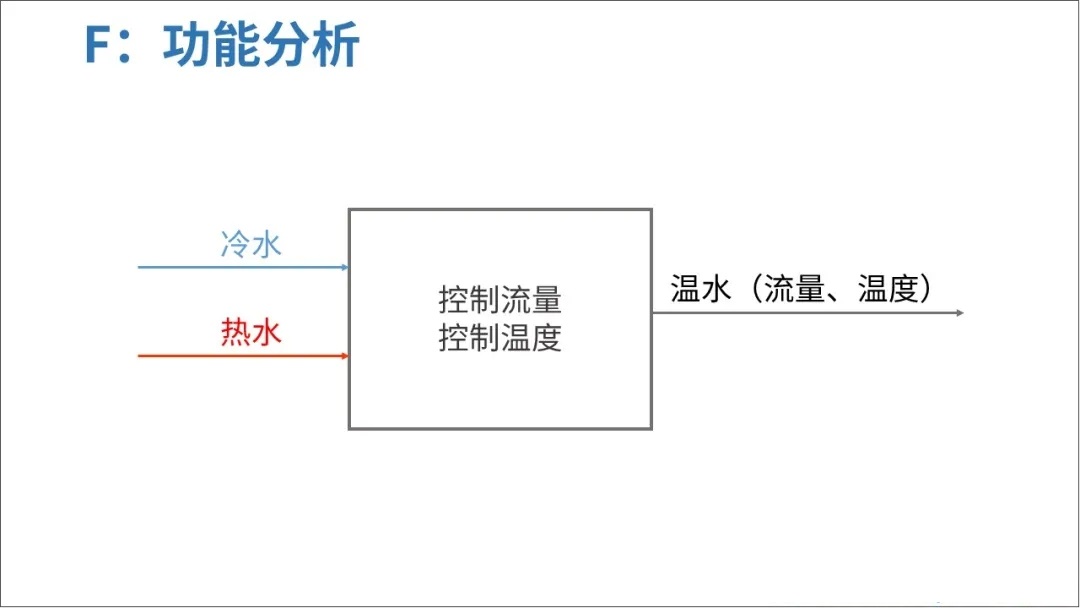

功能分析：根据上面用户提出的需求，我们识别出水龙头应该具有“控制水量”和“控制温度”两条功能。能够把输入的冷水和热水变为流量合适、温度合适的温水进行输出。

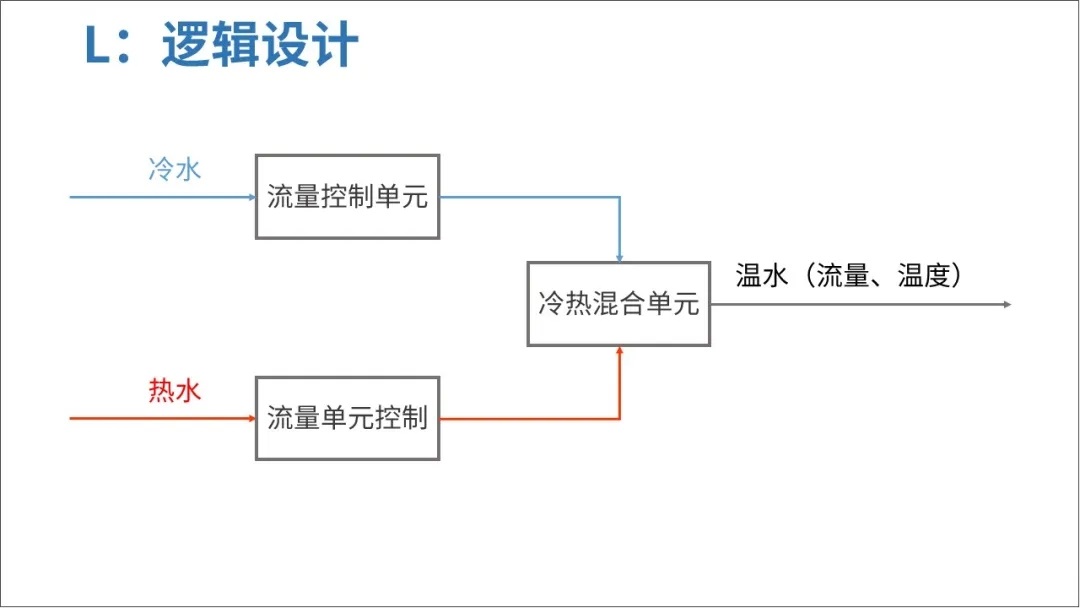

逻辑设计：控制水量和控制温度两条功能，是通过水龙头的架构实现的。在逻辑设计阶段，我们会定义水龙头的逻辑架构和逻辑组件。例如，我们定义了两个流量控制单元、一个冷热混合单元作为系统的架构组成。

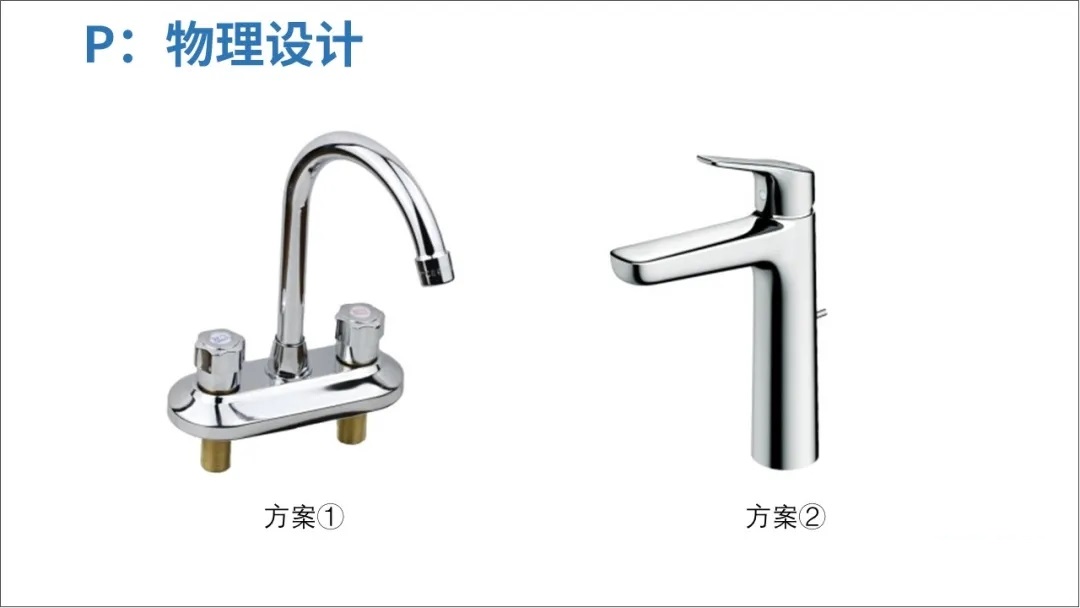

物理设计：最终，我们根据逻辑设计中定义的逻辑架构和逻辑组件，定义最终实现系统的物理实体。例如图中就是我们常见的两种水龙头物理架构。
当然，真正的工程产品研发比这个要复杂很多，但其中的基本思路却是一致的。实践证明，小到水龙头、大到飞机，都可以使用这种思路进行分析和设计。
结语
对比IBM Harmony SE、No Magic MagicGrid、Thales Acradia三种MBSE方法论，我们发现它们背后都遵循着RFLP的分析思路，甚至可以认为是RFLP的不同变体。
掌握RFLP分析方法，便掌握了三种方法论背后一以贯之的本质，可以在三种方法论之间自由切换。 |
