如何利用UML建模来编写软件任务书?

作者:王小双
423 次浏览     评价:
 2020-5-13

编辑推荐:
本篇文章介绍了如何基于UML编写软件研制任务书,并以某供电系统为例描绘其系统的用例视图、用例场景、用例规约,希望对您的学习能有所帮助。
本文来自于微信公众号IdeaofSE,由火龙果软件Luca编辑、推荐。

使用UML工具进行建模,是公认的需求分析的好方法。那它如何与我们实施GJB5000需要编写的软件研制任务书、需求规格说明结合呢?

下面就是建模和编写软件任务书结合的建议。

使用UML可以建立业务模型、分析模型和设计模型。对于软件研制任务书来说,它所对应的模型应当是业务模型。

什么是业务模型?

业务模型就是使用模型来反映用户在现实中的需求。我们可以把业务模型理解成用户需求的一种可视性更好、表达更清晰的表现形式。使用业务模型来表述用户需求,要比我们在软件研制任务书中只使用文字来表述,更清晰、准确,更容易与用户达成对需求的一致理解。

一个完整的业务模型包括以下一些内容:

·业务用例视图

·业务用例场景

·业务用例规约

·业务规则

·业务对象模型

·业务用例实现视图

·业务用例实现场景

·包图

我们在软件研制任务书中要描述功能需求、性能需求、接口需求,如果使用模型来描述,那么至少要使用到用例视图、用例场景、用例规约等内容(后面业务对象模型一般只针对关键业务才建立,而用例实现视图和实现场景与用例视图和场景只是所站的角度不同)。

用例视图

我们在编写软件研制任务书的时候,会用一段简短的文字可概括软件的一个又一个功能需求。而对于每个功能需求,我们要给它划分边界,找出业务主角,给出用例视图。

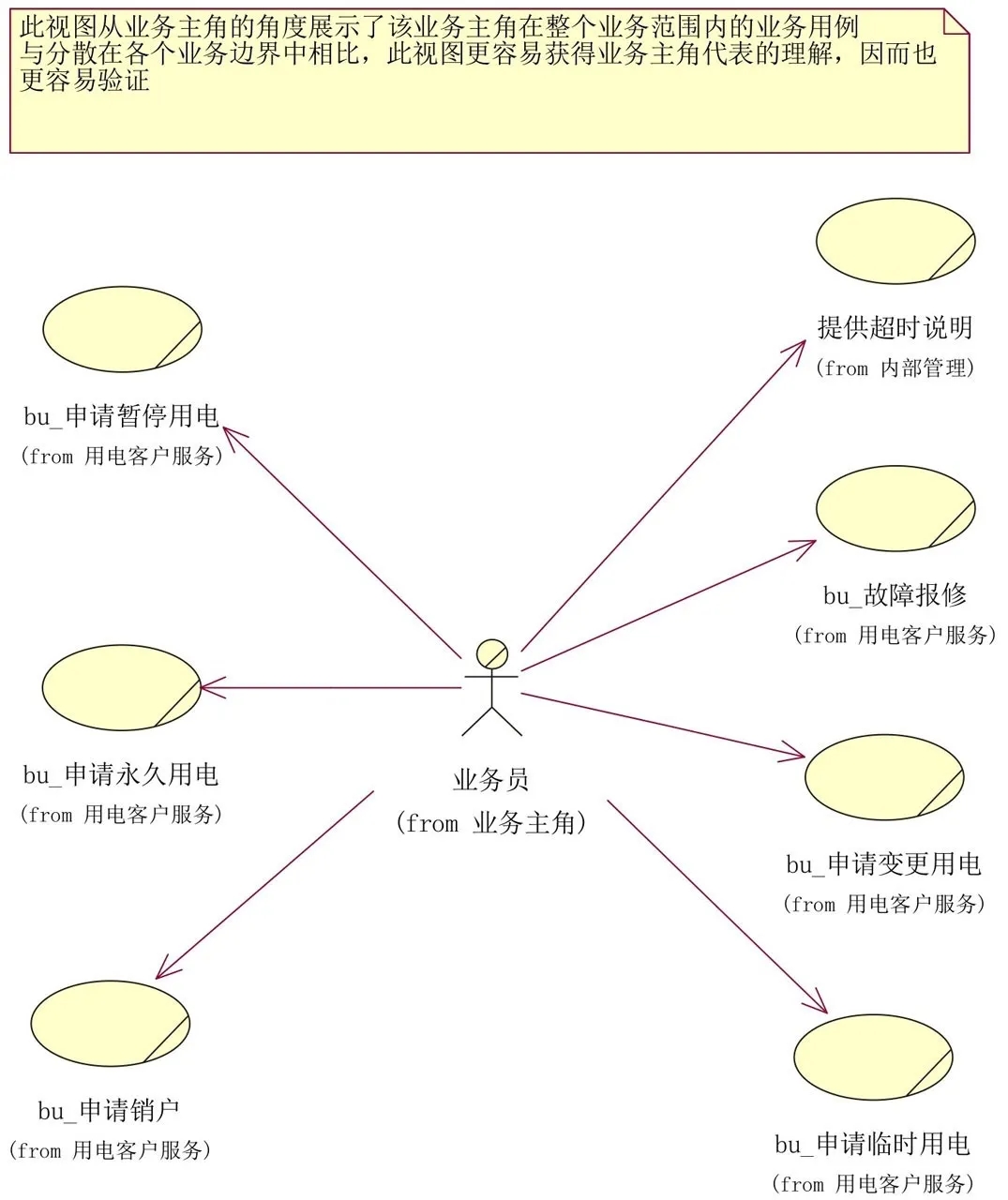

用例视图是通过展现业务的主要参与者(或称业务主角)及其在业务中的主要操作(或称用例)来表述功能需求的。比如某供电系统的业务用例视图如下:

用例场景

用例场景是用来描述该用例在该业务的实际过程中是如何做的。用例场景可以使用活动图、时序图或协作图来描述。

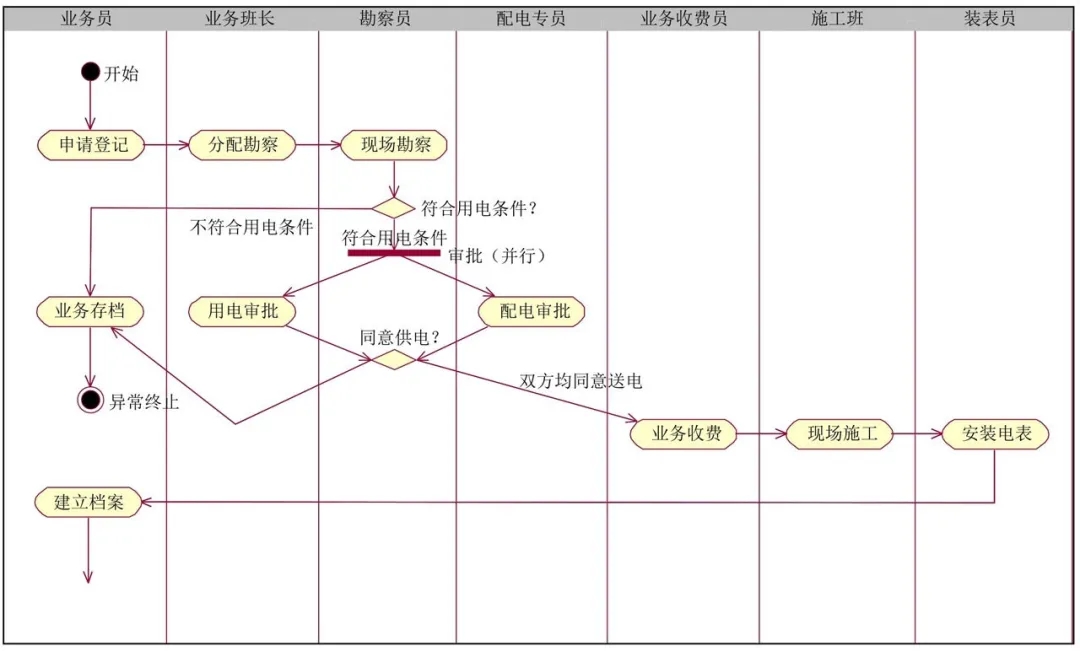

例如某供电系统的申请永久用电有低压用户和高压用户两种场景。如果用活动图来表示低压用户的场景,如下图所示:

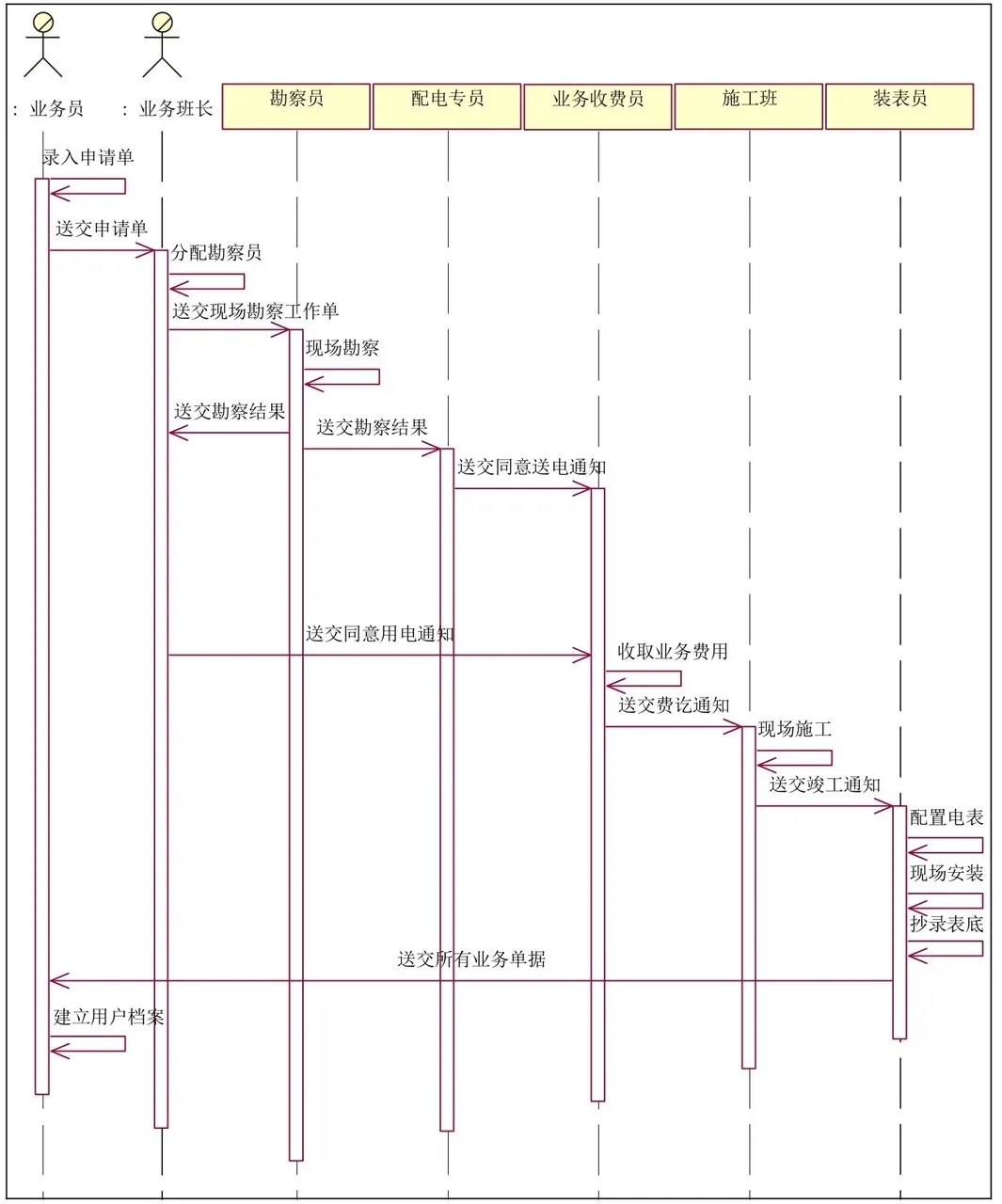

如果用时序图来表示低压用户的场景,如下图所示:

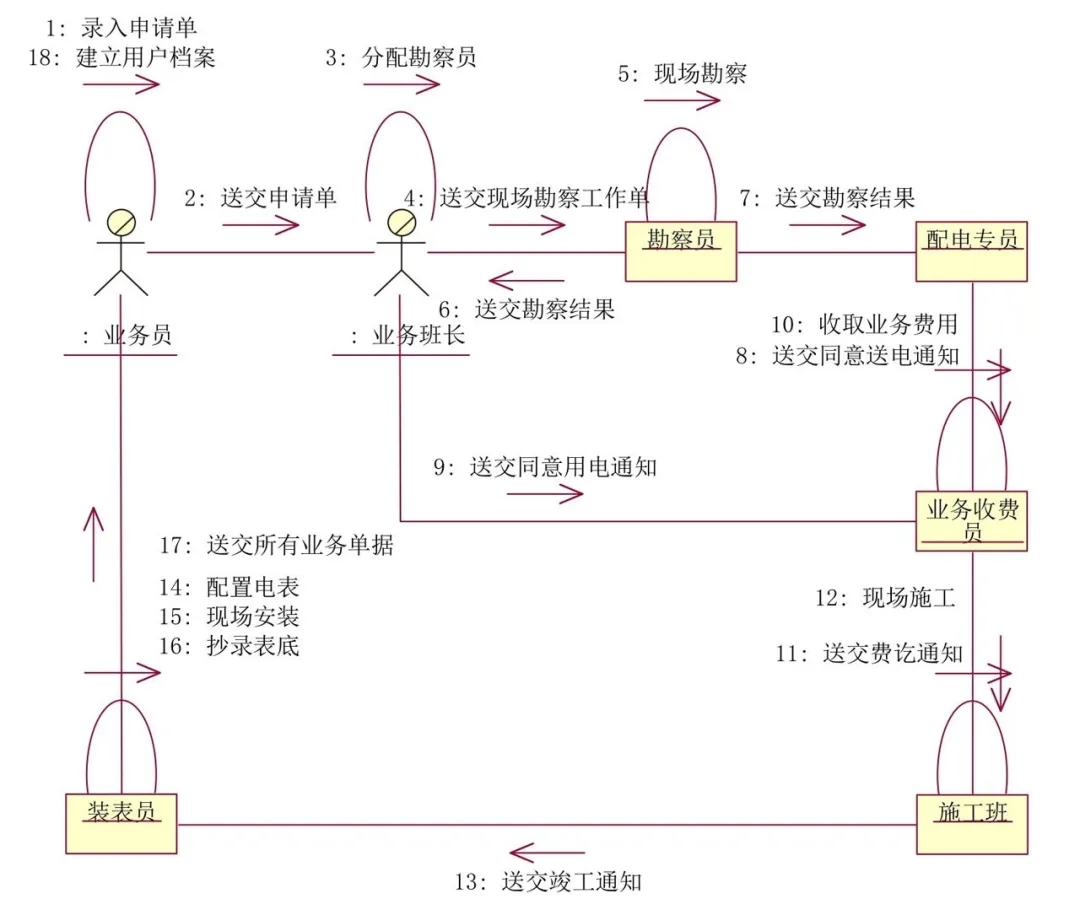

如果用协作图来表示低压用户的场景,如下图所示:

这3种图的区别是:活动图强调的是角色的职责和活动,时序图强调的是时间顺序,协作图强调的是角色间的交互过程。编写时可以根据需要选择。

用例规约

用例规约是用文字来描述业务用例场景,它通常包括用例名称、用例描述、执行者、前置条件、后置条件、主过程描述、分支过程描述、异常过程描述、业务规则、涉及的业务实体等内容。

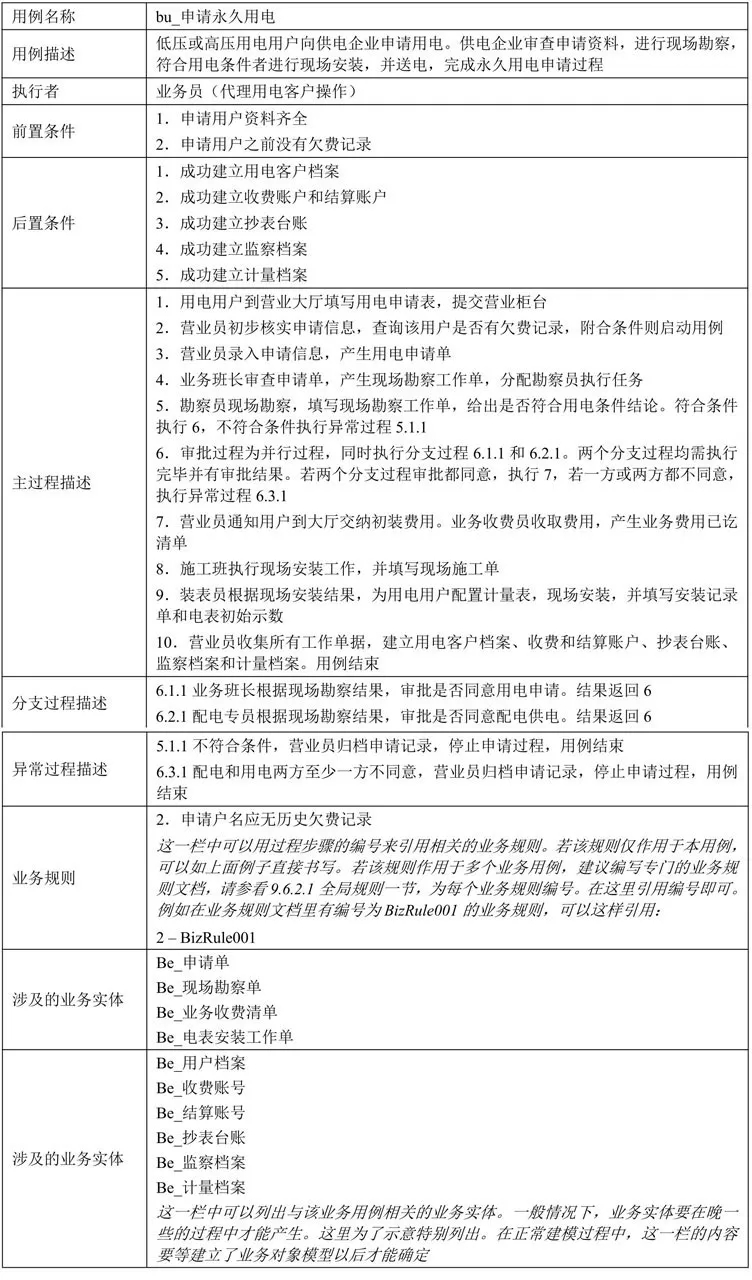

某供电系统的用例规约如下图所示:

用例规约是对视图的有效补充,它包含了更多的信息,而且篇幅短小、井井有条。

总之,利用UML建立业务模型,并且将业务模型融入到软件研制任务书中,将会使得软件研制任务书表述更清晰,对用户需求确认也会有很大帮助。

这正是:

针对业务来建模,视图场景和规约

模型融入任务书,理解确认好处多
