基于 MDA 的 BIRT Report 的开发

2008-07-29 作者:刘 伟,任 志宏 ,陈 雷,张 辉 来源:IBM

本文内容包括:
MDA (Model Driven Architecture) 的核心是模型与基于模型的软件开发。开发者使用 UML 进行建模,在模型中表现系统各方面的重要特征和细节,帮助架构师和开发者获取不同的系统透视图;基于模型的软件开发,要求定义的模型能够驱动软件的设计与实现的过程,在这个过程中,会涉及到不同模型架构的转换,由模型生成业务和数据代码,从而指导视图的生成和变化。本文基于 MDA 的目标,设计和开发程序,通过集成 BIRT 和 EMF 开源组件,实现了从模型驱动业务视图生成的真实场景。

概述

EMF(Eclipse Modeling Framework) 是基于 MOF (Meta Object Facility) 的一个具体的实现工具,是一组结构化模型的 Java 框架和代码生成器,帮助开发者创建、查询、序列化、反序列化和监控模型实例变化。

在一些基于业务、数据分析的项目中,开发者选择使用轻量级的报告设计工具--- Business Intelligence and Reporting Tools (BIRT),生成丰富直观的分析报告。BIRT 是一组用于 Eclipse 的插件,它允许从数据源(包括关系数据库、XML文件和 Java Object)中抽取数据信息,分析并转换,然后生成各种风格的文档、图表及复杂的分析报告。但是,越来越多的项目,针对自身的程序逻辑、意图把 BIRT 更好融入到代码中,而不是单纯利用 BIRT 的设计工具创建报表。BIRT 具备了良好的扩展机制,为用户提供了集成的空间。

在本文实例中:作者把 EMF 集成到 BIRT 中,指导用户设计 EMF 模型,从模型实例中抽取数据信息,利用 BIRT API 生成报表,实现了模型 -- 代码 -- 视图的创建过程。同时,说明了利用 BIRT 工具创建报表的过程完全可以由程序控制和实现,结果使 BIRT 可以灵活的被集成到用户代码中。

关于本文

本文的应用程序是在 Eclipse 平台开发的,在阅读本文前,必须对 EMF、BIRT 等插件工具有所了解和应用,能使用 BIRT Design Report 抽取数据,创建报表。作者设计了一个基于服务报告的应用场景:使用 EMF model 描述业务模型,并生成对应的 API;使用 EMF API 从模型实例中获取数据信息,并进行分析,调用 BIRT Report API生成报表。信息抽取、分析和报表生成的过程,是由程序控制实现的,BIRT 的数据源从传统的关系数据库迁移到 EMF model,验证了 BIRT 对 Java Object 的扩展。下图描述了实现这个服务报告的应用程序的架构:

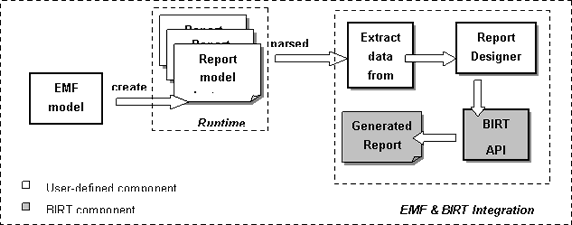

图1. 基于 EMF 和 BIRT 集成的设计框架
图1. 基于 EMF 和 BIRT 集成的设计框架

准备

本文的开发和运行环境是基于Microsoft Windows 操作系统。需要安装以下工具和插件:

Eclipse --- 使用Eclipse3.2,JDK使用J2SE1.5。

BIRT --- 使用BIRT2.1.1。

EMF --- 使用EMF2.2.0。

GEF --- 使用GEF3.2。

应用模型设计

作者使用Rational Software Architect (RSA)描述了一个基于服务报告的用例,下图展示了该用例的UML类图设计:

图2. Service Report 的类图设计
图2. Service Report 的类图设计

将设计的 UML Class Diagram, 生成对应的 serviceReportModel.ecore 文件。并将其导入到 Eclipse 平台中,创建一个 EMF 工程。打开对应的 serviceReportModel.genmodel,生成代码,并运行该插件。

作者根据该 EMF Model 设计了一个"计算员工佣金流程"的服务报告。该业务流程由 5 个活动组成,每个活动调用一个 Service,分别来自于两个服务提供商(Service Vendor)。首先,流程获取所有员工的信息记录,并通过员工的ID计算每个员工的佣金。然后,确认计算结果,并更新员工佣金。最后,发送消息通知员工。下图显示了该业务流程:

图3. 计算员工佣金业务流程
图3. 计算员工佣金业务流程

在 Eclipse Runtime 中创建一个基于 Service Report 的 EMF 工程,步骤如下:

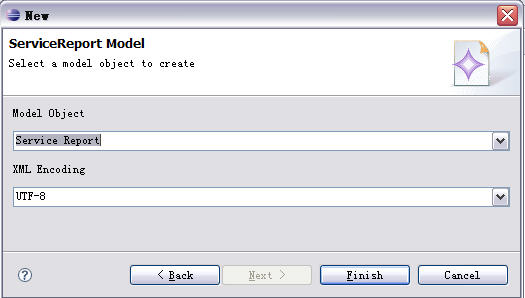

1. 创建一个 ServiceReport的model,并选择"Service Report"作为该 model 的根节点。

图4. 创建 Service Report Model
图4. 创建 Service Report Model

2. 在"Service Report"节点下,创建两个表示 Vendor 的子节点:"EmployeeVendor"和"CRMVendor"。在"EmployeeVendor"节点下,分别创建 3 个 Service:"attainStaffInfoService"、"updateStaffCommisionService"和"notifyStaffService"。在"CRMVendor"节点下,分别创建 2 个 Service:"calculateStaffCommisionService"和"confirmStaffCommisionService"。

图5. 创建 Vendor 和 Service 节点
图5. 创建 Vendor 和 Service 节点

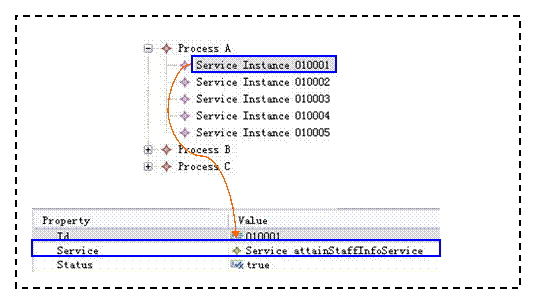

3. 在"Service Report"节点下,创建 3 个 Process 子节点,并在每个 Process 下创建 5 个 Service Instance,分别引用预先创建好的 5 个 Service。

图6. 设置Service Instance的属性
图6. 设置Service Instance的属性

获取数据

利用 EMF model 生成的 API,从应用程序中获取模型实例的数据信息。BIRT 通过解析自定义的 Script来调用该应用程序,前提需要将负责解析 EMF model 的相关 jar:

org.eclipse.emf.common_2.2.0.v200606271057.jar

org.eclipse.emf.ecore.xmi_2.2.0.v200606271057.jar

org.eclipse.emf.ecore_2.2.0.v200606271057.jar

拷贝到:

…\eclipse\plugins\org.eclipse.birt.report.viewer_2.1.0.N20060628-1351\birt\scriptlib\目录下。

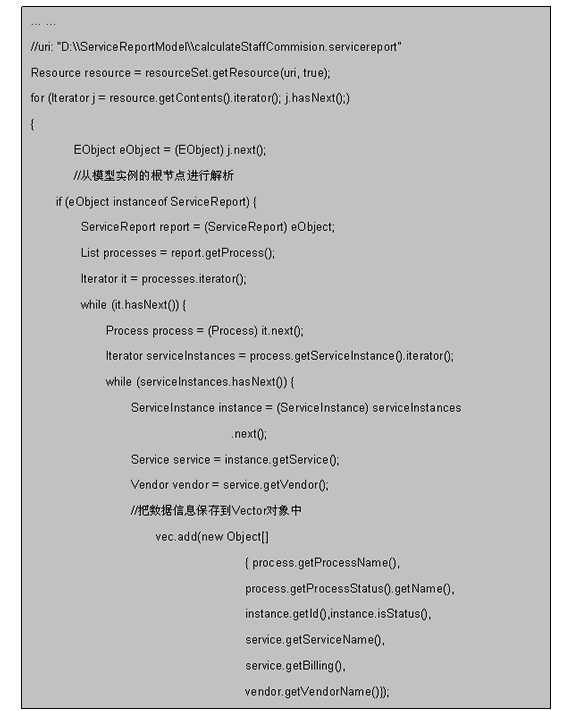

下面代码清单(ServiceReportExample.java)显示了负责解析EMF model的程序片断:

清单1
清单1


其中,该程序把从EMF model实例中解析出来的数据对象,保存在一个 Vector 对象中。BIRT 通过解析Script 可以调用该类,从 Vector 对象中获取数据信息。

创建报表设计文档

生成报表的程序逻辑比较复杂。作者创建了一个名为"DesignReport.java",实现了生成报表设计文档(*.rptdesign)的过程,即利用 BIRT Report Design API 创建设计文档中的数据源、数据集、参数和视图中每一个元素。下面代码显示了怎样应用 BIRT Report Design API 去创建一个简单的表格。

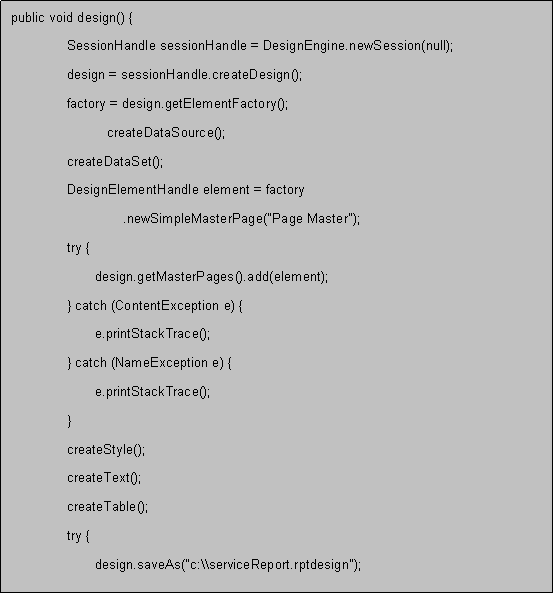

1. 成员函数"design()"包含了创建一个报表的程序逻辑

清单2.
清单2.

2. 创建数据源

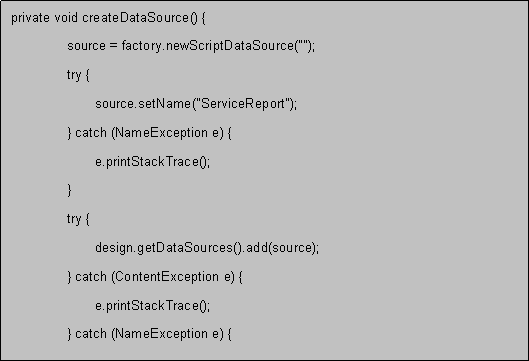

清单3.
清单3.

3. 创建数据集

创建数据集可以包含两部分操作:

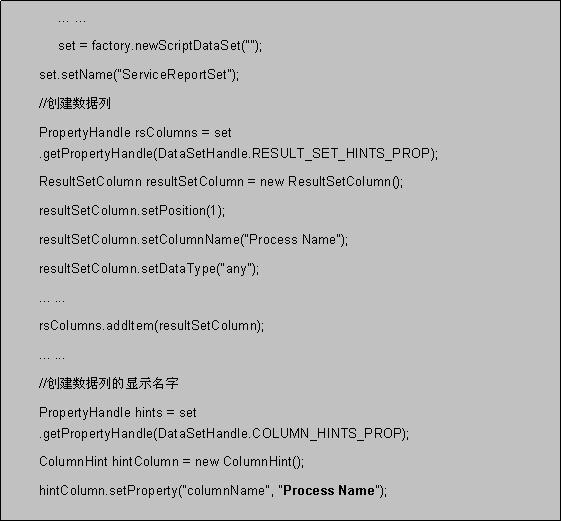

① 创建数据集中的数据列,以及要显示的名字。

清单4
清单4

② 创建 Script:BIRT 通过解析 Script,从 ServiceReportExample.class 中获取数据。

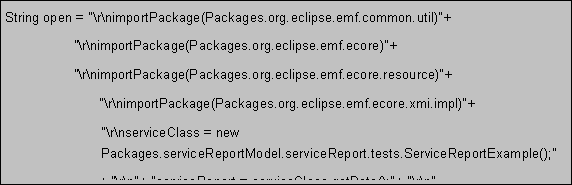

a. 创建"open"语句:把数据源指向获取数据信息的 class。在"ServiceReportExample.class"中负责解析EMF model 的一些包,需要被显示声明导入。BIRT Report Engine 通过解析 Script,调用该类中的"getData()"方法,获取数据信息。

清单5.
清单5.

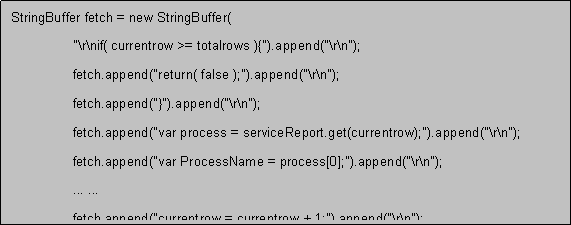

b. 创建"fetch"语句:通过解析该语句,将数据从 Vector 对象循序读出,并关联到表格的对应列中。

清单6.
清单6.

c. 创建"close"语句,并添加到Script对象中

清单7
清单7

4. 创建风格和标题

在程序中,作者创建了表格的应用风格和标题:

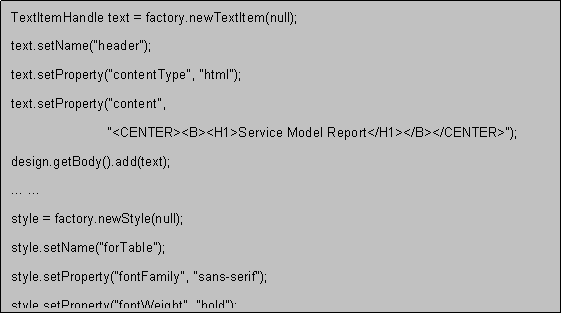

清单8.
清单8.

5. 创建表格

在BIRT report中,表格分为三个部分:表头、主体和表尾。下图显示了使用BIRT Report Design工具设计的表格例子,作者用程序实现了创建这个表格的过程,并将表格中每列显示的数据与定义的数据集中的数据列进行绑定。

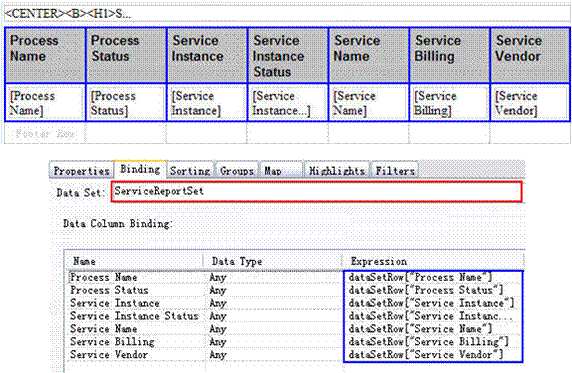

图7. 使用 Design Report 创建的表格
图7. 使用 Design Report 创建的表格

① 创建绑定信息

注意:在设置表格与数据集的绑定信息时,需要将表格中每一列与数据集中数据列进行关联。

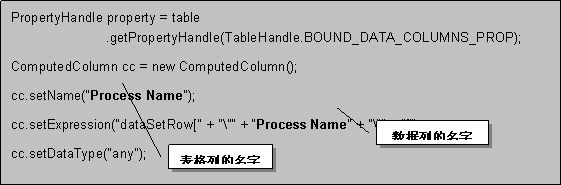

清单9.
清单9.

② 创建表头

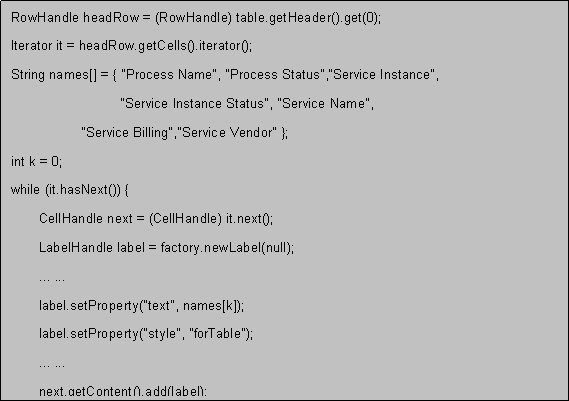

清单10.
清单10.

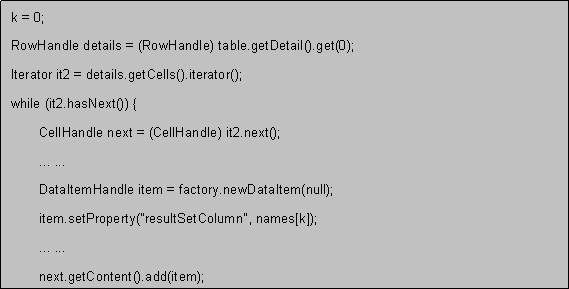

③ 创建主体

清单11.
清单11.

运行 Report

新建一个"Plugin project",把"DesignReport.java"放到这个工程中,运行该插件,调用该类生成一个报表文件:serviceReport.rptdesign。使用 BIRT Design Report 打开该文件,可以发现,用程序生成的文件和用 Design Report 工具设计的文件是完全一样的,预览该文件,可以得到我们想要的结果:

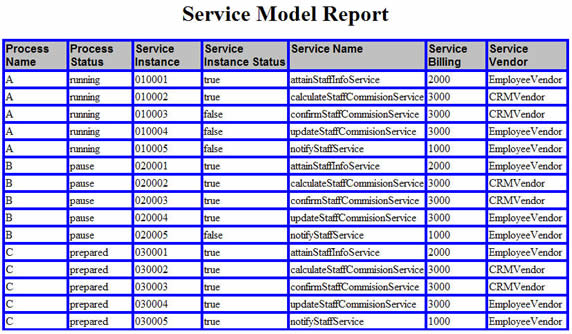

图8. 预览报表
图8. 预览报表

结束语

由于 BIRT 项目缺乏相关 API 的描述,给开发者集成 EMF 和 BIRT,使用程序实现 BIRT Report 的创建过程带来了很多问题和挑战。所以,作者给出了一个比较好的提示:使用报表设计工具(Report Design)创建一个例子,然后根据该例子的 XML Source 视图中元素自身的属性和结构,指导开发者使用 BIRT API 开发报表。
