Javascript图表库: Dojo Charting


作者:dojotoolkit,发布于2012-12-17,来源:CSDN



Dojo Charting是在Dojox目录下的一个图表工程,提供了众多的图表类型、定制选项以及各种主题。作为Dojo最强大的功能库之一,图表库(Charting)可能并没有被广泛应用, 这不得不说是一个遗憾, 所以这篇译文重点推荐一下强大的Dojo图表库,同时介绍如何利用Dojo图表库将枯燥无味的数据集转化成美观实用的图表。

导入Charting类

与许多别的Dojo功能库不同,Charting不需要导入大量的类。这归功于Charting库的松耦合设计,用户只需要添加自己需要的图表控件库即可。在这个例子里,一共添加了三个图表控件类:二维的图表类、图例类以及外观主题类。

/* required modules for the basic chart */
//Main 2d chart class
dojo.require("dojox.charting.widget.Chart2D");
//Class to create a legend for our chart
dojo.require("dojox.charting.widget.Legend");
//A theme for our chart
dojo.require("dojox.charting.themes.Tom");

两种声明方式

与Dojo其余绝大多数控件类似,Charting也支持“标签声明”和“代码创建”两种方式新建图表。接下来我们来看看对应的两个例子。

下面是例子中将用到的JSON数据:

  var pieData = [{ "x": "1", "y": "9420" }, { "x":"2", "y":"10126" }, { "x": "3", "y": "9803" }, { "x": "4", "y": "15965" },
{ "x": "5", "y": "17290" }, { "x": "6", "y": "15667" }, { "x": "7", "y": "17762" }];

使用标签声明方式创建图表

我们可以直接使用HTML标签直接创建图表,在新建的图表标签中,图表类型(柱状图,饼图,线形图等)、标尺等都可以使用HTML标签声明。下面是一个饼图的声明示例:

<!– create the chart –>
<div dojoType="dojox.charting.widget.Chart2D" id="viewsChart" theme="dojox.charting.themes.PlotKit.green"
style="width: 550px; height: 550px;">

        <!– add the plot –>
        <div class="plot" name="default" type="Pie" radius="200" fontColor="black" labelOffset="-20"></div>

        <!– pieData is the data source –>
        <div class="series" name="January" array="pieData"></div>

        <!– tooltips! –>
        <div class="action" type="Tooltip"></div>

        <!– slice animation! –>
        <div class="action" type="MoveSlice" shift="2"></div>

</div>

使用代码编程方式创建图表

编程方式创建图表同样也很简单,下面的javascript代码会创建与上面一个例子中完全相同的饼图。

  <div id="pieChart" style="height:550px;width:550px;"></div>

dojo.addOnLoad(function(){
......
var pieData = [{ "x": "1", "y": "9420" }, { "x":"2", "y":"10126" }, { "x": "3", "y": "9803" }, { "x": "4", "y": "15965" },
{ "x": "5", "y": "17290" }, { "x": "6", "y": "15667" }, { "x": "7", "y": "17762" }];
   //create the chart
var pieChart = new dojox.charting.Chart2D("pieChart");
//set the theme
pieChart.setTheme(dojox.charting.themes.Tom);
//add plot
pieChart.addPlot("default", {
        type: "Pie",
        radius: 200,
        fontColor: "black",
        labelOffset: "-20"
});
//add the data series
pieChart.addSeries("January",pieData);
//slice animation!
new dojox.charting.action2d.MoveSlice(pieChart,"default");
//tooltips!
new dojox.charting.action2d.Tooltip(pieChart,"default");
//render the chart
pieChart.render();
......
});

我们在回头看一下两种创建方式,可以发现两者的结构非常类似。在我们接下去的例子中,将使用编程方式来创建图表。而在在实际开发中,开发者可以自由选择创建方式。

手把手构建网站访问量统计图

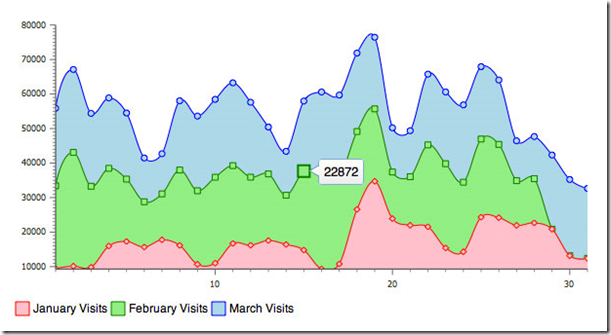

现在大家对Dojo Charting已经有了一个初步的认识,下面通过创建一个简单的图表来进一步了解Charting中各个功能。这个例子里我们使用层叠块状图(StackedAreas)展示网站访问量在3个月里的对比。

首先,要有3个月的网站访问量, 用JSON数据表示,同一个月的数据用数据表示:

var json = {
        January: [9420,10126,9803,15965,17290, /* … */  13165,12390],
        February: [23990,32975,23477,22513,18069, /* … */ 12956,12815],
        March: [22477,24014,21116,20404,19142, /* … */ 22077,20263]
};

第二,创建层叠块状图:

//we have a DIV element with an ID of "chart1";  that’s the argument
var chart1 = new dojox.charting.Chart2D(‘chart1′);
//add the default plot
chart1.addPlot("default", {
        //type of chart
        type: "StackedAreas",
        //show markers at number points?
        markers: true,
        //curve the lines on the plot?
        tension: "S",
        //show lines?
        lines: true,
        //fill in areas?
        areas: true,
        //offset position for label
        labelOffset: -30,
        //add shadows to lines
        shadows: { dx:2, dy:2, dw:2 }
});

由于在具体数字对于网站的访问量异常重要,我们需要添加标尺(Axis),x轴标尺表示日期,y轴标尺代表访问量。

chart1.addAxis("x");
chart1.addAxis("y", { vertical:true });

现在图表的框架(类型、标尺)已经搭建起来了,下一步就是绑定每个月的数据了。另外,我们还可以通过stroke和fill变量,直接声明每个月对应的颜色。

chart1.addSeries("January Visits",json["January"], { stroke: "red", fill: "pink" });
chart1.addSeries("February Visits",json["February"], { stroke: "green", fill: "lightgreen" });
chart1.addSeries("March Visits",json["March"], { stroke: "blue", fill: "lightblue" });

好了,基本的要素全到齐了,最后只需要调用render函数图表就生成了。

chart1.render();

动画、图例和标记

在基本的图表功能之外,Charting还提供了许多实用的功能。

图例

图例对于图表来说也是必不可少的,在Dojo Charting中添加一个图例也很简单。

//this legend is created within an element with a "legend1" ID.
var legend1 = new dojox.charting.widget.Legend({chart: chart1}, "legend1");

动画

为静态的图表添加动画交互效果(比如高亮、放大、滑出等效果),可以让用户更清楚地看到细节内容。不同的图表类型都支持自己的一套动画交互效果。下面的代码给图表添加了“放大”的动画效果,当鼠标在图表节点上时,放大节点。

//add the magnification animation to our chart for the default plot
var magnify = new dojox.charting.action2d.Magnify(chart1, "default");

标记

尽管有x轴和y轴上的数据标尺,我们仍然不能确认每个节点的数值,所以就需要引入标记。添加标记功能也十分简单。

var tip = new dojox.charting.action2d.Tooltip(chart1, "default");

有一点需要注意的是,添加标记(tooltip)功能,需要引入dijit的theme css文件,这里使用的是tundra主题。

缩放(Zooming)、平移(Panning)

Dojo Charting还提供支持图表缩放、移动等行为的函数。相关例子可以详见 Zooming, Scrolling, and Panning in Dojo Charting或者 view a great example of panning, scrolling, and zooming!

事件绑定

Dojo Charting有自己的事件绑定方法:connectToPlot 。通过这个方法,用户可以触发自己的事件。相关的connectToPlot函数介绍详见Dojo Charting Reference Guide

chart1.connectToPlot("default",function(e) {
       /* do something */
});

主题(Theme)

Dojo Charting库提供了超过30种不同的主题风格。可以在看到这些主题预览,之后我还将翻译一篇如何自定义Dojo Charting主题的文章 Dive Into Dojo Chart Theming

其他图表

上面的例子介绍了一个具有基本功能的图表;Dojo Charting还有非常多高级特性的图表。

  • 二维图表(例子 )
  • 三维图表(例子 )
  • 与动态数据源绑定的图表(简单例子 、股票图表 、教程 )
