从 docker 到 runC

110 次浏览     评价:
 2018-7-2

编辑推荐:
本文来自于cnblogs,介绍了Docker 的主要组件,hello world ,Docker Engine API,Docker 与 Dockerd 的交互,创建容器等。

Docker 的主要组件

安装 docker ,其实是安装了 docker 客户端、dockerd 等一系列的组件,其中比较重要的有下面几个。

Docker CLI(docker)

docker 程序是一个客户端工具,用来把用户的请求发送给 docker daemon(dockerd)。该程序的安装路径为:

/usr/bin/docker

Dockerd

docker daemon(dockerd),一般也会被称为 docker engine。该程序的安装路径为:

/usr/bin/dockerd

Containerd

详情请参考《Containerd 简介》。该程序的安装路径为:

/usr/bin/docker-containerd

Containerd-shim

它是 containerd 的组件,是容器的运行时载体,我们在 docker 宿主机上看到的 shim 也正是代表着一个个通过调用 containerd 启动的 docker 容器。该程序的安装路径为:

/usr/bin/docker-containerd-shim

RunC

详情请参考《RunC 简介》。该程序的安装路径为:

/usr/bin/docker-runc

从 hello world 开始

Docker 很贴心的为我们提供了 hello-world 镜像来验证安装是否成功,但是透过这个镜像我们还能看到更多的信息:

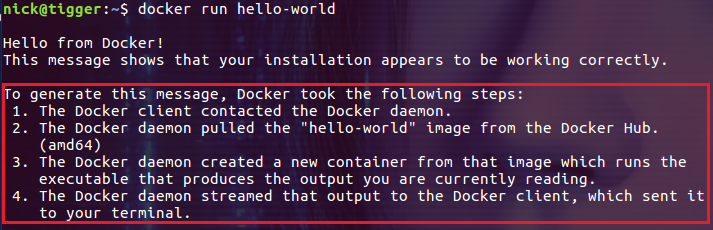

$ docker run hello- world

上面的输出信息指出,hello-world 容器的运行经历了如下四步:

1.Docker 客户端向 docker daemon 发送请求

2.Docker daemon 从 Docker Hub 上拉取镜像

3.Docker daemon 使用镜像运行了一个容器并产生了输出

4.Docker daemon 把输出的内容发送给了 docker 客户端

这是一个很抽象也很容器理解的过程,但是我们还想知道更多:docker daemon 是如何创建并运行容器的?

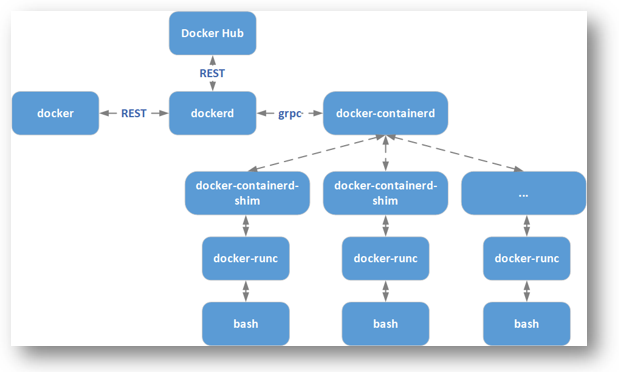

其实容器部分的操作和管理都被 dockerd 外包给 containerd 了,下图描述了运行一个容器时各个组件之间的关系:

Docker Engine API

从本质上说,docker 是一个客户端/服务器架构的应用。Dockerd 以 Engine API (REST)的方式对外提供服务,Engine API 里描述了 dockerd 支持的所有请求。Docker 客户端与 dockerd 之间就是通过 REST 的方式通信的。在 ubuntu 16.04 中,dockerd 默认是不监听 tcp 端口的,为了方便演示,我们让 dockerd 监听 tcp 端口。这样就可以使用 curl 代替 docker 客户端向 dockerd 发送请求了。具体的操作为,先修改 /lib /systemd/ system/ docker.service 文件,注释掉默认的 ExecStart 并添加新的 ExecStart 配置:

# ExecStart=/usr/bin/dockerd -H fd://
ExecStart= /usr /bin/dockerd -H tcp://0.0.0.0:2375 - H unix : // /var/run/docker.sock

然后重启 docker.service:

$ sudo systemctl daemon-reload
$ sudo systemctl restart docker.service

这样 dockerd 就开始监听 tcp 端口 2375 了:

Docker 与 Dockerd 的交互

Docker 客户端与 dockerd 之间就是通过 REST 的方式通信的。前面我们已经让 dockerd 监听 tcp 端口了,所以我们可以使用 curl 来代替 docker 客户端。这里我们简单的演示如何请求 dockerd 从 docker hub 上下载 hello-world 镜像:

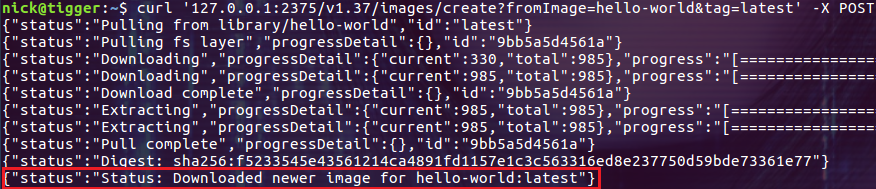

$ curl '127.0.0.1:2375 /v1.37 /images /create ? fromImage = hello- world&tag =latest' -X POST

如果去看看 Engine API,你会发现其它的请求也都是用类似方式发送的,是不是很简单啊!

创建容器

容器镜像的下载是由 dockerd 完成的,但容器的创建和运行就需要 containerd(docker-containerd) 来完成了。Dockerd 与 docker-containerd 之间是通过 grpc 协议通信的。当 docker-containerd 收到 dockerd 启动容器的请求之后,会做一些初始化工作,然后启动 docker-containerd-shim 进程,并将相关配置作为参数传给它。docker-containerd 负责管理所有本机正在运行的容器,而一个 docker-containerd-shim 进程只负责管理一个运行的容器,它相当于 docker-runc 的一个封装,充当 docker-containerd 和 docker-runc 之间的桥梁,docker-runc 能干的就交给 docker-runc 来做,docker-runc 做不了的就放到这里来做。下面我们用 ubuntu 镜像运行一个容器:

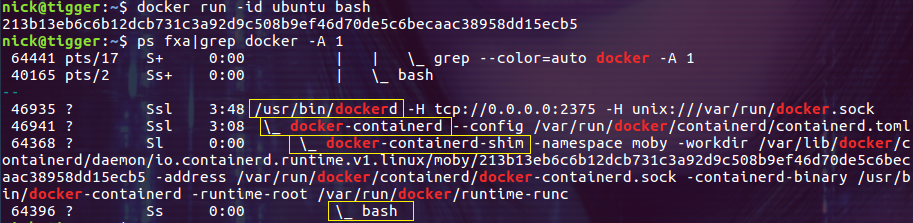

$ docker run -id ubuntu bash

上图中黄线框起来的是几个主要的进程,它们之间是有父子关系的(systemd 没有出现在上图):

systemd--- dockerd--- docker- containerd---docker-containerd - shim---bash

细心的朋友一定发现了,上图中没有出现 docker-runc 进程,这是为什么呢?

实际上,在容器启动的过程中,docker-runc 进程是作为 docker-containerd-shim 的子进程存在的。docker-runc 进程根据配置找到容器的 rootfs 并创建子进程 bash 作为容器中的第一个进程。当这一切都完成后 docker-runc 进程退出,然后容器进程 bash 由 docker-runc 的父进程 docker-containerd-shim 接管。

为什么需要 docker-containerd-shim?

也许大家会问,为什么在容器的启动或运行过程中需要一个 docker-containerd-shim 进程呢?把它移除掉整个架构会更简洁也更优美一些!事实上 docker-containerd-shim 的存在是非常有必要的,其目的有如下几点:

它允许容器运行时(即 runC)在启动容器之后退出,简单说就是不必为每个容器一直运行一个容器运行时(runC)

即使在 containerd 和 dockerd 都挂掉的情况下,容器的标准 IO 和其它的文件描述符也都是可用的

向 containerd 报告容器的退出状态

前两点尤其重要,有了它们就可以在不中断容器运行的情况下升级或重启 dockerd(这对于生产环境来说意义重大)。 从这里可以看到对 containerd-shim 的一些解释。

总结

本文通过 demo 演示了在创建、运行容器的过程中这些组件如何配合 docker engine 完成相关的任务,以及相关进程之间的关系和作用。希望本文可以帮助大家理解 docker 的整体架构及其组件间的协作方式。
