在「N-tier架构的基本模式」文章里，已经介绍5个基本的模式了。该文也强调：学习这些基本模式时，也必须学习如何修正它们，以便迅速落实于您的特殊新环境中，才算学以致用！
于是，本文就基于该5个模式而继续推演出更多模式，使其更合乎多层式(n-tier)的component-based架构之需要。请记得，您必须一边欣赏这些新模式，一边思考如何修正之，增强活用这些模式的能力，才是本文的目标。
本文的价值不在于介绍几个进阶的模式，而在于教您如何有样学样，无样自己想，举一反三，创造出无限的新模式。换句话说，本文的用意不在于钓几条鱼（模式）给您吃，而在于教您应变能力，能在不同湖泊或大海中皆能自己改进钓鱼技巧（创造新模式的能力），才会永远有鱼吃。
前言
在本期的「N-tier架构的基本模式」文章里，介绍了5个基本模式。本文将基于这些基本模式，而继续延伸出更多的实用模式。
兹回忆基本模式¹的基本结构为，如图1所示。其中的对象角色为：
s有个stateful的对象含有企业营运规则(business
rules)，可称为business对象。
s
有个stateless对象含有SQL指令负责存取数据库，可称为persist对象。
图1、基本模式¹的结构
在「N-tier架构的基本模式」一文里，也提到：学会模式并非终极目的，而必须能将模式修正成为您的特殊环境，创造出最佳的、最适用您自己的模式，才算完美。所以除了学习模式之外，也必须学习创造新模式。
于此，就跟您一起来进行一趟模式的创作之旅，将模式¹继续延伸出而创造出更多的模式，并实际应用于n-tier系统的开发工作上。
模式的修正弹性很大，连对象的名称皆是可视您的喜好而改变，只要您确定这样的改变是有利的，就行了。例如：
图2、基本模式¹的初步修正
将原来的Account改名为AccPersist会更明显表示出其负责存取数据库的角色。将原来的AccounX改名为Account更明确对应到企业领域(domain)里的「帐户」概念(concept)。
这样的名称改变，表示观点(view)有所改变。在原来的模式¹里，将persist对象取名为Account，就意味着以persist对象为重心。企业对象(business
object) ----- AccountX与DB表格只是担任辅佐persist对象，替persist对象保管其状态值(state)罢了。
现在将企业对象改名为Account，就意味着以企业对象为重心，persist对象只是把企业对象的状态存入DB表格里而已。因此persist对象是反过来辅佐企业对象的。
进阶模式»
●同时使用多个stateful对象
在上图2里﹐只有一个企业对象-----Account对象，此时您当然可以举一反三，而认知到：可以有很多个企业对象，而且都是stateful的对象。
例如，要存取数据库里的另一个表格──Customer表格﹐则可以定义一个CustPersist类别协助存取Customer表格，并定义一个Customer类别来含纳企业规则。
图3、模式»
----存取两个DB表格
如果您很欣赏模式¹的话，应该会觉得此模式»的是很自然而美好的。反之，如果您很习惯于使用MTS的SPM(shared
property manager)的话，您可能会觉得多定义了Account、Customer等类别，实在吃饱没事干的人才会如此做！
此外，如果您很熟悉传统2-tier架构的话，您会觉得Account、Customer等类别是多余的，这些类别里的企业规则(business rule)可以写在Form里就行了。
因此，这个模式»的最大弱点是：大多数的人会觉得Account、Customer等类别是多余的，而且增加程序设计者的限制，实在碍手碍脚的。然而有些人就能轻易看出Account、Customer等类别的美妙角色：
s 对企业规则加以分门别类(classify)。让企业规则不再流离失所，难以管理。例如，将企业规则全部塞到Form里，则分散在各client端，就不易管理了。
s 也对不同DB表格的资料分门别类(classify)。让资料不再统统往SPM丢，让SPM成为垃圾堆。
下图4为模式»之例子。Form程序要求AccPersist对象读取Account表格的记录资料，然后不直接将资料送往Form，也不存到SPM里，而是送往Account对象里，暂存起来。
图4、
模式»应用之例
采取模式»，不但将企业规则分类，也对资料分类，并且分别而有系统的管理，企业规则与其所需要的资料紧密结合在一起，就像Stateful的Account或Customer类别了。
假如您的系统小小的，则使用模式»是有点杀鸡用牛刀的味道。然而您的系统为3-tier架构且未来会成长到需用到数十个组件(component)的话，模式»的分类能力可确保系统在成长的过程中，一直保持企业规则的井然有序，易于管理，而不会随着系统的变大而复杂，变成无法驾驽的怪兽。因此，模式»能确保系统的稳定成长，永保青春。
上图4里的client
程序从Account对象取CustID值，然后依据CustID值要求CustPersist对象读取Customer表格的记录资料，不直接将资料送往Form，也不存到SPM里，而是送往Customer对象里，暂存起来。client程序再从Account对象取CustName值，
现再看看上图4的AccPersist及CustPersist类别之定义如下：
'Ax1c-1
'AccPersist class
'Stateless
'各App共享类别
'COM+
/ MTS version
'Requires
Transaction
Implements
ObjectControl
Private
accId As String
Private
custId As String
Private
b As Double
Private
objCtx As ObjectContext
Private
adoConn As ADODB.Connection
Private
adoRS As ADODB.Recordset
Private
Const strConn = "Provider=SQLOLEDB; Data Source=Bill_Lin; Initial
Catalog=BankDB; User Id=sa; Password="
Private
strSQL As String
Private
Function ObjectControl_CanBePooled() As Boolean
ObjectControl_CanBePooled
= True
End
Function
Private
Sub ObjectControl_Activate()
Set objCtx = GetObjectContext()
Set adoConn = CreateObject("ADODB.Connection")
adoConn.Open (strConn)
End
Sub
Private
Sub ObjectControl_Deactivate()
Set objCtx = Nothing
Set adoConn = Nothing
End
Sub
Public
Function Query(aid As
String, accx As Account) As Boolean
'On Error GoTo ErrorHandler
'从DB读取目前余额
strSQL = "SELECT * FROM AccountTable
Where id = '" + aid + "'"
Set adoRS = adoConn.Execute(strSQL)
accId = adoRS.Fields("id").Value
custId = adoRS.Fields("cid").Value
b = adoRS.Fields("Balance").Value
Call accx.SetData(accId, custId,
b)
Query = True
objCtx.SetComplete
Set adoRS = Nothing
Exit Function
ErrorHandler:
Query = False
objCtx.SetAbort
Set adoRS = Nothing
End
Function
'End
AccPersist class
'------------------------------------
'CustPersist class
'Stateless
'各App共享类别
'COM+
/ MTS version
'Requires
a transaction
Implements
ObjectControl
Private
custId As String
Private
custNa As String
Private
objCtx As ObjectContext
Private
adoConn As ADODB.Connection
Private
adoRS As ADODB.Recordset
Private
Const strConn = "Provider=SQLOLEDB; Data Source=Bill_Lin; Initial
Catalog=BankDB; User Id=sa; Password="
Private
strSQL As String
Private
Function ObjectControl_CanBePooled() As Boolean
ObjectControl_CanBePooled
= True
End
Function
Private
Sub ObjectControl_Activate()
Set objCtx = GetObjectContext()
Set adoConn = CreateObject("ADODB.Connection")
adoConn.Open (strConn)
End
Sub
Private
Sub ObjectControl_Deactivate()
Set objCtx = Nothing
Set adoConn = Nothing
End
Sub
Public
Function Query(cid As
String, custObj As Customer) As Boolean
On Error GoTo ErrorHandler
'从DB读取目前余额
strSQL = "SELECT * FROM CustomerTable
Where id ='" + cid + "'"
Set adoRS = adoConn.Execute(strSQL)
custId = adoRS.Fields("id").Value
custNa = adoRS.Fields("name").Value
Call custObj.SetData(custId,
custNa)
Query = True
objCtx.SetComplete
Set adoRS = Nothing
Exit Function
ErrorHandler:
Query = False
objCtx.SetAbort
Set adoRS = Nothing
End
Function
'End
CustPersist class
这两个类别皆是stateless对象，专司DB的存取工作。接着，兹定义stateful的看Account及Customer类别如下：
‘Ax1c-2
'Account class
'各App共享类别
'Stateful
Private
accId As String
Private
custId As String
Private
b As Double
Public
Sub SetData(aid As String, cid As String, m As Double)
accId = aid
custId = cid
b = m
End
Sub
Public
Function GetBalance() As Double
GetBalance = b
End
Function
Public
Function GetCustID() As String
GetCustID = custId
End
Function
Public
Function changeToUSD() As Double
changeToUSD = b / 31.6
End
Function
'End
Account class
'-------------------------------------
'Customer class
'各App共享类别
'Stateful
Private
custId As String
Private
custName As String
Public
Sub SetData(id As String, na As String)
custId = id
custName = na
End
Sub
Public
Function GetName() as String
GetName = custName
End
Function
‘End
Customer class
Account对象与AccPersist对象一对(pair)，它们分工且合作。而Customer对象与CustPersist对象也是一对，也分工且合作。虽然乍看起来类别个数增多了，但却是井然有序的。兹写个client程序如下：
'Ax1f
'Form
'Set
Reference to Ax1c-1 & Ax1c-2
Private
acc As Account
Private
cust As Customer
Private
accp As AccPersist
Private
custp As CustPersist
Private
Sub Form_Load()
Set acc = CreateObject("aATMex1a.Account")
Set cust = CreateObject("aATMex1a.Customer")
End
Sub
Private
Sub Form_Unload(Cancel As Integer)
Set acc = Nothing
Set cust = Nothing
End
Sub
Private
Sub Query_Click()
Dim cid As String
'读取AccountTable
Set accp = CreateObject("aATMex1a.AccPersist")
Call accp.Query("aid008",
acc)
cid = acc.GetCustID()
AccIdBtn.Text = cid
BalanceBtn.Text = acc.GetBalance()
USDBtn.Text = acc.changeToUSD()
Set accp = Nothing
'读取CustomerTable
Set custp = CreateObject("aATMex1a.CustPersist")
Call custp.Query(cid,
cust)
CustNameBtn.Text = cust.GetName()
Set custp = Nothing
End
Sub
虽然上述类别定义的Account类别跟AccPersist类别是配对的，但是根据stateless对象的特性：类别可以分合自如。您可以将AccPersist类别和CustPersist类别合并起来。至于stateful类别就不宜随意合并了。如下图5所示。

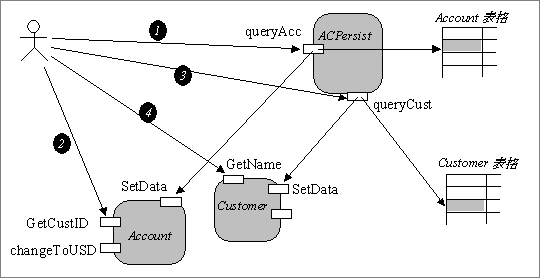

图5、
stateless对象的合并
从上图4和图5可看出，stateful对象的最大用途就是对复杂的企业规则进行分门别类，让其井然有序，以达到分而治之的目标。
也许您会有疑虑：如果有许多clients同时上线执行此应用程序，是否会诞生许多的stateful对象呢？是否会占掉许多内存空间呢？而且stateful对象的生命期是由client程序所控制，其所占内存的时间是否会很长呢？这都是使用此模式时必须要考量的副作用。
模式»的特性──
优点：企业规则已经妥善地分而治之了。
缺点：企业对象之间还没有建立关系；企业对象可能用掉许多内存资源。
现在，请继续看新的模式¼，它支持企业对象之间建立直接沟通之关系。让各企业对象具有更多的智能，成为智能型的软件组件。
进阶模式¼
●
建立Account与
Customer之关系
N-tier系统开发时，通常会采用面向对象分析与设计(OOAD)方法，此方法所得到的企业对象，皆是stateful对象。而且这些对象之间有其稳定的关系(relationship)。
OOAD所分析出来的类别图(class
diagram)的内容可落实到模式»的stateful对象，此模式¼的重点就在于：如何落实类别图里的「关系」。
当然，OOAD的类别图(class
diagram)内容也可落实到stateless对象，但需经过一些转换(translation)过程，会比较麻烦一些，所以模式¼是将类别图落实到stateful对象。于此就来说明其中的理由，例如有个简单的类别图：
图6、OOAD的类别图之例
因为在OOAD系统分析师(SA)心中，类别图里的企业对象皆是stateful，所以落实到stateful对象是很直截了当的，极为顺畅。如下的程序：
‘AA class ----stateful
Private bObj As BB
Private Sub SetLinkToBB(obj As BB)
‘从建立与BB对象之link关系
Set bObj = obj
End Sub
Private Sub Add100ToBB()
bObj.Add( 100 )
End Sub
Public Function queryBB() As Integer
queryBB = bObj.query()
End Function
‘-------------------------------------------------------
‘BB class ----stateful
Private x As Integer
Private Sub Class_Initialize()
x = 1800
End Sub
Private Sub Add( y As Integer )
x = x + y
End Sub
Private Function query() As Integer
query = x
End Function
‘--------------------------------------------------------
‘Form1
Private a As AA
Private b As BB
Private Sub Form_Load()
Set a = CreateObject(“AA”)
Set b = CreateObject(“BB”)
a.SetLinkToCust( b )
a.Add100ToBB
bbBtn.Text = a.queryBB()
End Sub
图6类别图里的AA类别有Add100ToBB()及queryBB()两个函数，在程序里的AA类别也1对1地有Add100ToBB()及queryBB()两个函数。OOAD的系统分析师心中认为在AA对象和BB对象诞生时已经存在了它们之间的关系。所以在程序里，只需提供一个SetLinkToBB()给Form在诞生AA及BB时可藉之建立关系。恰满足系统分析师的基本想法：就是在呼叫Add100ToBB()及queryBB()时，这些link关系已经存在了。执行Add100ToBB()函数时，会藉由该link关系而呼叫到BB类别的Add()函数。这是系统分析师的基本思维，程序员在撰写Add100ToBB()函数的指令时，也运用相同的思维，心心相印，所以顺畅而直截了当。
如果以stateless类别来表达图
6里的AA类别，就有所思维上的落差了。因为AA改变成为stateless了，每次呼叫AA对象的函数之后，该对象就可能会换新的个体(instance)。SetLinkToBB()函数的指令
-----
Set
bObj = obj
设定了bObj之后，bObj的值就被丢弃了，徒劳无功！所以SetLinkToBB()函数是无意义的。
当Form呼叫Add100ToBB()时，可能会是一个新的对象个体，bObj里并没有值，表示AA对象与BB对象之间的尚无link关系，必须重新建立。这与OOAD分析师的基本想法不合。
请看看stateless程序的写法：
‘AA class ----stateless object
Implements ObjectControl
Private bObj As BB
Private objCtx As ObjectContext
Private Function
ObjectControl_CanBePooled() As Boolean
ObjectControl_CanBePooled = True
End Function
Private Sub ObjectControl_Activate()
Set objCtx = GetObjectContext()
End Sub
Private Sub ObjectControl_Deactivate()
Set objCtx = Nothing
End Sub
Private Sub Add100ToBB( obj As BB )
Set bObj = obj
bObj.Add( 100 )
objCtx.SetComplete
End Sub
Public Function queryBB(obj As BB) As Integer
Set bObj = obj
queryBB = bObj.query()
objCtx.SetComplete
End Function
‘-------------------------------------------------------
‘BB class ----stateful
Private x As Integer
Private Sub Class_Initialize()
x = 1800
End Sub
Private Sub Add( y As Integer )
x = x + y
End Sub
Private Function query() As Integer
query = x
End Function
‘--------------------------------------------------------
‘Form1
Private a As AA
Private b As BB
Private Sub Form_Load()
Set a = CreateObject(“AA”)
Set b = CreateObject(“BB”)
a.Add100ToBB(b)
bbBtn.Text = a.queryBB(b)
End Sub
此程序在心理层面改变多，但程序指令的改变不多。如果把BB类别也改为stateless的话，这程序指令的改变就会相当大了。这会大大阻碍系统从系统需求到程序的侦察追踪(trace)的效率，使得系统的维护成本大幅升高！于是，您可知到：
l OOAD分析师所分析出来的企业对象(business
objects)之间常有稳定的关系。
l
如果将这些企业对象落实到stateless对象上，stateless对象之间非常难以落实OOAD所得到的企业对象关系。如果一定得落实到stateless对象上，则只能藉助于DB里的表格(table)之间的关系了。
在此模式¼里，建议您尽量将企业对象落实到stateful对象上，而且关系也落实到stateful对象之link关系上。如下图7所示。

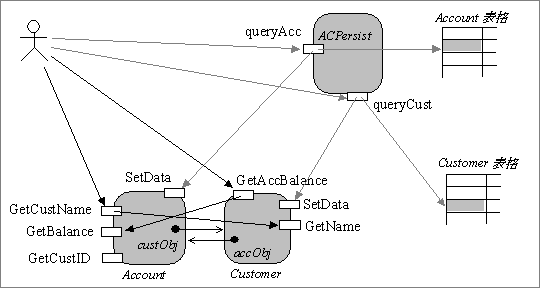

图7、stateful企业对象之关系
这采取图5的做法：只有一个persist对象，将queryAcc()及
queryCust()两个函数定义在此对象的类别里。
上图7的类别定义如下：
'Ax2c-1
'ACPersist class
'Stateless
'各App共享类别
'COM+
/ MTS version
'Requires
Transaction
Implements
ObjectControl
Private
objCtx As ObjectContext
Private
adoConn As ADODB.Connection
Private
adoRS As ADODB.Recordset
Private
Const strConn = "Provider=SQLOLEDB; Data Source=Bill_Lin; Initial
Catalog=BankDB; User Id=sa; Password="
Private
strSQL As String
Private
Function ObjectControl_CanBePooled() As Boolean
ObjectControl_CanBePooled
= True
End
Function
Private
Sub ObjectControl_Activate()
Set objCtx = GetObjectContext()
Set adoConn = CreateObject("ADODB.Connection")
adoConn.Open (strConn)
End
Sub
Private
Sub ObjectControl_Deactivate()
Set objCtx = Nothing
Set adoConn = Nothing
End
Sub
Public
Function queryAcc(aid
As String, acc As Account) As Boolean
On Error GoTo ErrorHandler
Dim accId As String
Dim custId As String
Dim b As Double
'从DB读取目前余额
strSQL = "SELECT * FROM AccountTable
Where id = '" + aid + "'"
Set adoRS = adoConn.Execute(strSQL)
accId = adoRS.Fields("id").Value
custId = adoRS.Fields("cid").Value
b = adoRS.Fields("Balance").Value
Call acc.SetData(accId, custId,
b)
Query = True
objCtx.SetComplete
Set adoRS = Nothing
Exit Function
ErrorHandler:
Query = False
objCtx.SetAbort
Set adoRS = Nothing
End
Function
Public
Function queryCust(cid
As String, custObj As Customer) As Boolean
Dim custId As String
Dim custNa As String
On Error GoTo ErrorHandler
'从DB读取目前余额
strSQL = "SELECT * FROM CustomerTable
Where id = '" + cid + "'"
Set adoRS = adoConn.Execute(strSQL)
custId = adoRS.Fields("id").Value
custNa = adoRS.Fields("name").Value
Call custObj.SetData(custId,
custNa)
Query = True
objCtx.SetComplete
Set adoRS = Nothing
Exit Function
ErrorHandler:
Query = False
objCtx.SetAbort
Set adoRS = Nothing
End
Function
'End
ACPersist class
queryAcc()读取Account表格里的资料。queryCust()读取Customer表格里的资料。由于此类别为stateless，负责执行queryAcc()的对象个体可能跟负责执行queryCust()的对象个体是不相同的。
接着定义Account和Customer类别如下：
'Ax2c-2
'Account class
'各App共享类别
'Stateful
Private
accId As String
Private
custId As String
Private
b As Double
Private
custObj As Customer
Public
Sub SetCustLink(obj As Customer)
Set custObj = obj
End
Sub
Public
Function GetCustName() As String
GetCustName = custObj.GetName()
End
Function
Public
Sub SetData(aid As String, cid As String, m As Double)
accId = aid
custId = cid
b = m
End
Sub
Public
Function GetBalance() As Double
GetBalance = b
End
Function
Public
Function changeToUSD() As Double
changeToUSD = b / 31.6
End
Function
Public
Function GetCustID() As String
GetCustID = custId
End
Function
'End
Account class
'------------------------------------
'Customer class
'各App共享类别
'Stateful
Private
custId As String
Private
custName As String
Private
accObj As Account
Public
Sub SetAccLink(obj As Account)
Set accObj = obj
End
Sub
Public
Function GetAccBalance() As Double
GetAccBalance = accObj.GetBalance()
End
Function
Public
Sub SetData(id As String, na As String)
custId = id
custName = na
End
Sub
Public
Function GetName() As String
GetName = custName
End
Function
'End
Customer class
Account的对象里有个custObj指针(reference)可指向Customer的对象。Customer的对象里有个accObj指针可指向Account的对象。Account对象的GetCustName()会呼叫custObj所指向的Customer对象的GetName()函数。同样地，
Customer对象的GetAccBalance()会呼叫accObj所指向的Account对象的GetBalance()函数。
这意味着：Account对象和Customer对象就像好朋友一般，互相有电话联络，当Form程序向Account对象问到：您的主人是谁？这
Account对象自己会打电话向Customer对象询问其名字。此刻Customer对象就成为Account对象的秘书，运用其智能来替Account对象服务，让Account对象更有智能，并能做更多的服务。
同理，当Form程序向Customer对象问到：您的帐户余额多少？这
Customer对象会打电话向Account对象询问其金额。此刻Account对象反过来成为Customer对象的秘书，运用其智能来替Customer对象服务，让Customer对象更有智能，并能做更多的服务。
兹写个client程序如下：
'Ax2f
'Form
'Set
Reference to Ax2c-1 & Ax2c-2
Private
acc As Account
Private
cust As Customer
Private
acp As ACPersist
Private
Sub Form_Load()
Set acc = CreateObject("aATMex2a.Account")
Set cust = CreateObject("aATMex2a.Customer")
Call acc.SetCustLink(cust)
Call cust.SetAccLink(acc)
End
Sub
Private
Sub Form_Unload(Cancel As Integer)
Set acc = Nothing
Set cust = Nothing
End
Sub
Private
Sub Query_Click()
Dim cid As String
Set acp = CreateObject("aATMex2a.ACPersist")
'读取AccountTable
Call acp.queryAcc("aid008",
acc)
cid = acc.GetCustID()
'读取CustomerTable
Call acp.queryCust(cid, cust)
Set acp = Nothing
'读取Set
GUI objects
AccIdBtn.Text = cid
BalanceBtn.Text = cust.GetAccBalance()
USDBtn.Text = acc.changeToUSD()
CustNameBtn.Text = acc.GetCustName()
End
Sub
从这个例子中，相信您已经了解到stateful对象在此模式里的角色和用途了。前面已经说明过，各人可能有不同的个角度来看待这stateful对象。
s
有些人认为：其角色接近MTS的SPM
(shared property manager)，能管理一些暂存的资料，让有些资料能保留在中间层，留待client程序送来下一个讯息时可以使用，一方面节省数据传输的时间，一方面增强与client程序的互动性。如果系统简单不复杂的话，直接使用SPM就足够了。
s
有些人认为：其角色相当于Form的秘书对象，让Form里的一些表达式能管理得较有条理。如果系统简单不复杂的话，直接把表达式写在Form对象里即行了。
s
有些人认为：OOAD的结果很重要，类别图里的类别及其关系将会随着不断成长，即使目前系统简单，也应该以stateful对象表达，未来系统才能稳定成长。
以上是见仁见智之事，希望您能在适当的场合采取适当的看法。
模式¼的特性──
优点：能完整落实UML类别图里的对象和关系。
缺点：Account及Customer等企业对象皆由Form诞生并建立两者之间的关系，Form含有复杂的控制逻辑。
如果您很在意上述的缺点的话，可考虑使用下面的新模式½。
进阶模式½
●支持OnDemand观念
在上一个模式¼里，Account对象和Customer对象皆是由client所诞生的，诞生完毕才将两者连结(link)起来。并且由client诞生并呼叫persist对象去DB读取资料。之后client才呼叫Account对象的GetCustName()函数。
整个诞生的任务皆归于client，则client会含有大量的控制逻辑(control
logic)。然而在N-tier架构，以及thin-client的潮流里，client程序应该简化，将一些控制逻辑授权给能胜任的企业对象，会更合乎N-tier架构的需求。
于此将从模式¼修正而衍生出另一种新模式½。在此新模式里，由Account对象诞生有关的Customer对象，并且诞生又呼叫persist对象读取DB里的Customer资料。让client程序可轻快纳凉一些！如下图8所示。

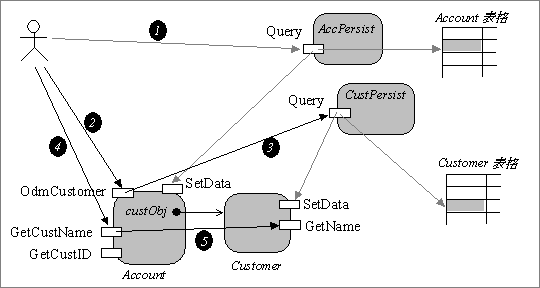

图8、OnDemand模式
当client呼叫OdmCustomer()时，client的意思是：请您自己找出有关的Customer对象，然后建立link关系。Account对象就显得很有智能，它知道先诞生Customer对象，也诞生CustPersist对象，然后将CustID传给CustPersist对象请它到DB读取顾客资料，回传到Customer对象里。这整个过程都不用client来操心，而全部委托Account对象去做了。
如果您是在规画N-tier系统，把Acoount和Customer对象摆在中间层Server里，这个模式很合乎N-tier架构的精神，让企业逻辑(business
logic)摆在中间层，统一管理，集中维护。而且您可以想象：如果Account类别是向外购买来的，而您买到的是采用模式½的Account类别，会觉得比采用模式¼的Account类别要划算多了，因为聪明多了。所以蛮合乎组件式(component-based)软件的精神。
如果您重视网络企业(net-business)管理，则Account对象就像企业系统里的知识工作者(knowledge
worker)，它很有智能，知道去寻找别的知识工作者（如Customer对象）的帮忙，分享别人的智能。所以合乎网络经济社会的精神。
现在就看看图8例子里的persist类别之定义：
'Ax3c-1
'AccPersist class
'Stateless
'COM+
/ MTS version
'Requires
Transaction
Implements
ObjectControl
Private
accId As String
Private
custId As String
Private
b As Double
Private
objCtx As ObjectContext
Private
adoConn As ADODB.Connection
Private
adoRS As ADODB.Recordset
Private
Const strConn = "Provider=SQLOLEDB; Data Source=Bill_Lin; Initial
Catalog=BankDB; User Id=sa; Password="
Private
strSQL As String
Private
Function ObjectControl_CanBePooled() As Boolean
ObjectControl_CanBePooled
= True
End
Function
Private
Sub ObjectControl_Activate()
Set objCtx = GetObjectContext()
Set adoConn = CreateObject("ADODB.Connection")
adoConn.Open (strConn)
End
Sub
Private
Sub ObjectControl_Deactivate()
Set objCtx = Nothing
Set adoConn = Nothing
End
Sub
Public
Function Query(aid As
String, accx As Account) As Boolean
On Error GoTo ErrorHandler
'从DB读取目前余额
strSQL = "SELECT * FROM AccountTable
Where id = '" + aid + "'"
Set adoRS = adoConn.Execute(strSQL)
accId = adoRS.Fields("id").Value
custId = adoRS.Fields("cid").Value
b = adoRS.Fields("Balance").Value
Call accx.SetData(accId, custId,
b)
Query = True
objCtx.SetComplete
Set adoRS = Nothing
Exit Function
ErrorHandler:
Query = False
objCtx.SetAbort
Set adoRS = Nothing
End
Function
'End
AccPersist class
'---------------------------------------
'CustPersist class
'Stateless
'COM+
/ MTS version
'Requires
Transaction
Implements
ObjectControl
Private
custId As String
Private
custNa As String
Private
objCtx As ObjectContext
Private
adoConn As ADODB.Connection
Private
adoRS As ADODB.Recordset
Private
Const strConn = "Provider=SQLOLEDB; Data Source=Bill_Lin; Initial
Catalog=BankDB; User Id=sa; Password="
Private
strSQL As String
Private
Function ObjectControl_CanBePooled() As Boolean
ObjectControl_CanBePooled
= True
End
Function
Private
Sub ObjectControl_Activate()
Set objCtx = GetObjectContext()
Set adoConn = CreateObject("ADODB.Connection")
adoConn.Open (strConn)
End
Sub
Private
Sub ObjectControl_Deactivate()
Set objCtx = Nothing
Set adoConn = Nothing
End
Sub
Public
Function Query(cid As
String, custObj As Customer) As Boolean
On Error GoTo ErrorHandler
'从DB读取目前余额
strSQL = "SELECT * FROM CustomerTable
where id = '" + cid + "'"
Set adoRS = adoConn.Execute(strSQL)
custId = adoRS.Fields("id").Value
custNa = adoRS.Fields("name").Value
Call custObj.SetData(custId,
custNa)
Query = True
objCtx.SetComplete
Set adoRS = Nothing
Exit Function
ErrorHandler:
Query = False
objCtx.SetAbort
Set adoRS = Nothing
End
Function
'End
CustPersist class
这两个persist类别跟前面模式¼是一样的，主要的差异是在于下面的stateful类别，如下：
'Ex3c-2
'Account class
'各App共享类别
'Stateful
Private
accId As String
Private
custId As String
Private
b As Double
Private
custObj As Customer
Public
Sub SetCustLink(obj As Customer)
Set custObj = obj
End
Sub
Public
Function OdmCustmer() As Customer
Set custObj = CreateObject("aATMex3a.Customer")
Dim custp As CustPersist
'读取CustomerTable
'Initialize custObj
Set custp = CreateObject("aATMex3a.CustPersist")
Call custp.Query(custId, custObj)
Set custp = Nothing
Set OdmCustmer = custObj
End
Function
Public
Function GetCustName() As String
GetCustName = custObj.GetName()
End
Function
Public
Sub SetData(aid As String, cid As String, m As Double)
accId = aid
custId = cid
b = m
End
Sub
Public
Function GetBalance() As Double
GetBalance = b
End
Function
Public
Function changeToUSD() As Double
changeToUSD = b / 31.6
End
Function
Public
Function GetCustID() As String
GetCustID = custId
End
Function
'End
Account class
'----------------------------------------
'Customer class
'各App共享类别
'Stateful
Private
custId As String
Private
custName As String
Private
accObj As Account
Public
Sub SetAccLink(obj As Account)
Set accObj = obj
End
Sub
Public
Function GetAccBalance() As Double
GetAccBalance = accObj.GetBalance()
End
Function
Public
Sub SetData(id As String, na As String)
custId = id
custName = na
End
Sub
Public
Function GetName() As String
GetName = custName
End
Function
'End
Customer class
Account类别里含有CustId值，将此值传给CustPersist对象，这persist对象就以此值为key到Customer表格里读取顾客资料。然后存入新诞生的Customer对象里。于是Customer对象就有其内容了，也跟Account对象建立出关系，两个对象就可以互相沟通合作了。因为能合作，使得两者皆显得更有智能。
兹写个client程序：
'Ex3f
'Form
'Set
Reference to Ax3c-1 & Ax3c-2
Private
acc As Account
Private
accp As AccPersist
Private
cust As Customer
Private
Sub Form_Load()
Set acc = CreateObject("aATMex3a.Account")
End
Sub
Private
Sub Form_Unload(Cancel As Integer)
Set acc = Nothing
End
Sub
Private
Sub Query_Click()
Dim cid As String
'读取AccountTable
Set accp = CreateObject("aATMex3a.AccPersist")
Call accp.Query("aid008",
acc)
Set accp = Nothing
'取得Customer对象
Set cust = acc.OdmCustmer()
'读取Set
GUI objects
AccIdBtn.Text = acc.GetCustID
CustNameBtn.Text = acc.GetCustName()
BalanceBtn.Text = acc.GetBalance()
USDBtn.Text = acc.changeToUSD()
Set cust = Nothing
End
Sub
首先由Form诞生Account对象及AccPersist对象，并送query()讯息给AccPersist对象，
请它读取DB里的资料，送到Account对象里。
图9、OdmCustomer()的前置动作
Form就删除掉AccPersist对象，然后送OdmCustomer()讯息给Account对象。Account对象就诞生Customer对象及CustPersist对象，并送query()讯息给CustPersist对象，
请它读取DB里的资料，送到Customer对象里。
图10、OdmCustomer()的内涵
CustPersist对象的任务完成了，Form就删除掉CustPersist对象，但是不删除掉Customer对象，然后把
Customer对象的指针传回给Form，如下图11。
图11、OdmCustomer()的结尾
Form拥有Account及Customer对象的指针，Form就可以送GetCustName()讯息给Account对象。此时Account对象会送GetName()讯息给Customer对象请求它的帮忙。如下图12所示。
图12、Account请求Customer的帮忙
Form拥有Customer对象的指针，Form也能直接送讯息给Customer对象。
图13、Form也能跟Customer沟通
这模式½的基本构想是：
在Account对象需要Customer对象帮忙的时刻
Customer才出现，帮忙完毕又可以离开。就像及时雨(on
demand)一般。
模式½的特性──
优点：可以由企业对象自己诞生与其有关系的对象并自动建立关系，并取的它们的合作。
缺点：由于企业对象多了一些控制逻辑，使得企业对象变得比较复杂。
以上的模式»~½皆是从基本模式¹衍生出来的，其中并没有使用到交易(transaction)对象。如何藉由交易对象来执行two-phase
commit，以确保不同表格或数据库的一致性和完整性，以上的模式»~½皆尚未考虑到。这就是所谓的分布式交易的问题。以下的新模式¾就提供您一些有用的建议。
进阶模式¾
●支持分布式交易(distributed
transaction)
在本期的「N-tier架构的基本模式」文章里，介绍了5个基本模式。其中的模式º就含有交易对象，藉由交易对象来指挥persist对象读取DB里的资料。这个交易对象也能同时指挥数个persist对象，以存取数个表格或数个DB里的资料。于是就扩充模式º而衍生出新模式¾。
兹回忆基本模式º的结构如下图14：
图14、基本模式º的结构
此模式包含3种对象：
s有个stateful的对象含有企业营运规则(business
rules)，可称为business对象。
s
有个stateless对象含有SQL指令负责存取数据库，可称为persist对象。
s
另外有个stateless对象担任交易的主要发动者，可称为transaction对象。
于此，就跟您一起来进行一趟模式的创作之旅，将模式º继续延伸出而创造出更实用的模式。交易对象担任persist对象的指挥官，可指挥数个persist对象，将企业对象的状态值储存到数个数据库里。并且由交易对象激活交易，而persist对象则支持交易，负责与资源管理者(resource
manager) ---- 即DBMS
---- 沟通。如下图15所示。
如果数据库是分散于不同的server上，则persist对象也会跟随数据库而分散到不同的server上。如果不同server上的DBMS并不相同，就成为分散的异质性数据库，此时各persist对象负责与不同的DBMS沟通，激活DBMS的交易机制。

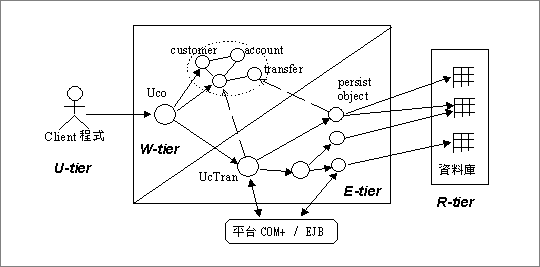

图15、分布式的交易
其中，交易对象激活交易，交易常分为数个子交易(sub-transaction)，这交易对象呼叫各Server上的persist对象去执行子交易，persist对象则激活当地(local)的DBMS的交易，执行资料的存取工作。
而COM+
/ MTS就会根据交易对象及各地的persist对象的执行报告，进行TPC
(two-phase commit)协调工作，然后指挥各地的DBMS完整而一致地完成各数据库的存取工作。
AccPrsist对象负责存取数据库里的Account表格﹐CustPersist负责存取Customer表格。而UcTrans类别可以指挥AccPersist及CustPersist等对象存取分散的数据库。
尽量由UcTrans对象来统一激活分布式交易，将有助于降低此软件系统未来的维护工作。现在请您看看下图16的例子吧！

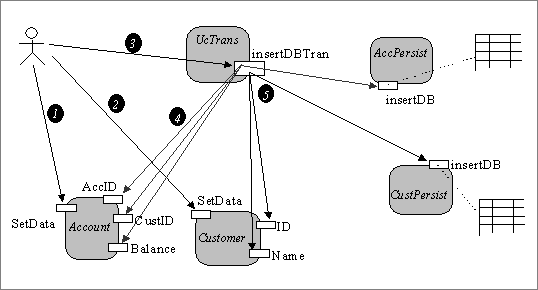

图16、分布式的交易之例
如果您的系统拥有分布式数据库，TPC观念常会扮演很吃重的角色。它是确保分布式（也可能是异质性）数据库稳定可靠的不二法宝。一个企业交易（例如银行转帐）常跨越不同地点的server上的许多不同的对象（如persist对象），当然也涉及不同的DBMS。在这幺复杂的整合环境里，程序员所最能依赖的就是交易(transaction)机制了。
交易既像「圣旨」又像「指挥棒」，是指挥众多server、对象、DBMS、表格等组件的最强有力的工具。server、对象、DBMS、表格等就像交响乐团的团员乐器，交易就像乐团指挥棒，使用得漂亮的话，能确保乐团的和谐美妙。
这个模式¾建议设定一个「指挥者」，实际拿着指挥棒取指挥乐团的演奏。它是一个stateless的对象，如下述程序里的UcTrans类别。
现在写个程序来落实上图16的例子，首先定义persist类别如下：
'Ax4c-1
'AccPersist class
'Stateless
'COM+
/ MTS version
'Requires
Transaction
Implements
ObjectControl
Private
AccID As String
Private
CustId As String
Private
b As Double
Private
objCtx As ObjectContext
Private
adoConn As ADODB.Connection
Private
adoRS As ADODB.Recordset
Private
Const strConn = "Provider=SQLOLEDB; Data Source=Bill_Lin; Initial
Catalog=BankDB; User Id=sa; Password="
Private
strSQL As String
Private
Function ObjectControl_CanBePooled() As Boolean
ObjectControl_CanBePooled
= True
End
Function
Private
Sub ObjectControl_Activate()
Set objCtx = GetObjectContext()
Set adoConn = CreateObject("ADODB.Connection")
adoConn.Open (strConn)
End
Sub
Private
Sub ObjectControl_Deactivate()
Set objCtx = Nothing
Set adoConn = Nothing
End
Sub
Public
Function insertDB(acc
As Account) As Boolean
On Error GoTo ErrorHandler
' 新增AccountTable记录
strSQL = "INSERT AccountTable
(id, cid, Balance) Values ('"
strSQL = strSQL + acc.AccID
+ "','" + acc.CustId + "','" + CStr(acc.Balance) + "')"
Call adoConn.Execute(strSQL)
objCtx.SetComplete
insertDB = True
Exit Function
ErrorHandler:
objCtx.SetAbort
insertDB = False
End
Function
'End AccPersist
class
'-------------------------------------
'CustPersist class
'Stateless
'COM+
/ MTS version
'Requires
Transaction
Implements
ObjectControl
Private
CustId As String
Private
custNa As String
Private
objCtx As ObjectContext
Private
adoConn As ADODB.Connection
Private
adoRS As ADODB.Recordset
Private
Const strConn = "Provider=SQLOLEDB; Data Source=Bill_Lin; Initial
Catalog=BankDB; User Id=sa; Password="
Private
strSQL As String
Private
Function ObjectControl_CanBePooled() As Boolean
ObjectControl_CanBePooled
= True
End
Function
Private
Sub ObjectControl_Activate()
Set objCtx = GetObjectContext()
Set adoConn = CreateObject("ADODB.Connection")
adoConn.Open (strConn)
End
Sub
Private
Sub ObjectControl_Deactivate()
Set objCtx = Nothing
Set adoConn = Nothing
End
Sub
Public
Function insertDB(cust
As Customer) As Boolean
On Error GoTo ErrorHandler
' 新增CustomerTable记录
strSQL = "INSERT CustomerTable
(id, name ) Values ('" + cust.ID + "','" + cust.Name + "')"
Call adoConn.Execute(strSQL)
objCtx.SetComplete
insertDB = True
Exit Function
ErrorHandler:
objCtx.SetAbort
insertDB = False
End
Function
'End
CustPersist class
AccPersist对象负责将资料存入Account表格里，CustPersist对象负责将资料存入Customer表格里。
而这些资料是来自stateful的Account对象及Customer对象里。如下述的企业对象类别之定义如下：
'Ex4c-2
'Account class
'各App共享类别
'Stateful
Dim
mAccID As String
Dim
mCustId As String
Dim
b As Double
Public
Sub SetData(aid As String, cid As String, m As Double)
mAccID = aid
mCustId = cid
b = m
End
Sub
Public
Property Get AccID() As String
AccID = mAccID
End
Property
Public
Property Get Balance() As Double
Balance = b
End
Property
Public
Function changeToUSD() As Double
changeToUSD = b / 31.6
End
Function
Public
Property Get CustId() As String
CustId = mCustId
End
Property
'End
Account class
'------------------------------------
'Customer class
'各App共享类别
'Stateful
Private
CustId As String
Private
custName As String
Public
Sub SetData(ID As String, na As String)
CustId = ID
custName = na
End
Sub
Public
Property Get ID() As String
ID = CustId
End
Property
Public
Property Get Name() As String
Name = custName
End
Property
'End
Customer class
在定义好persist对象及企业对象之后，就来定义交易指挥中心
---- UcTrans对象之类别定义，如下：
'Ex4c-3
'UcTrans class
'Stateless
'COM+
/ MTS version
'Requires
new transaction
Implements
ObjectControl
Private
objCtx As ObjectContext
Private
Function ObjectControl_CanBePooled() As Boolean
ObjectControl_CanBePooled
= True
End
Function
Private
Sub ObjectControl_Activate()
Set objCtx = GetObjectContext()
End
Sub
Private
Sub ObjectControl_Deactivate()
Set objCtx = Nothing
End
Sub
Public
Sub insertDBTrans(acc
As Account,
cust As Customer)
'激活一个新交易
Dim accp As AccPersist
Set accp =
CreateObject("aATMex4a.AccPersist")
If accp.insertDB(acc) = False
Then
objCtx.SetAbort
Exit
Sub
End If
Dim custp As CustPersist
Set custp =
CreateObject("aATMex4a.CustPersist")
If custp.insertDB(cust) =
False Then
objCtx.SetAbort
Exit
Sub
End If
objCtx.SetComplete
End
Sub
'End
UcTrans class
当UcTrans对象执行insertDBTrans()时，由UcTrans对象激活一个交易。此交易分为两个小交易，分别由AccPersist对象及CustPersist对象负责执行。当两个小交易皆圆满成功时，整个交易才完成。假如有任何一个小交易没有成功，则必须整个交易皆回复（roll-back）到原来的状态。这种数据库完整性的维持是透过COM+
/ MTS的TPC机制而达成的。
兹写个client程序如下：
'Ex4f
'Form
'Set
Reference to Ax4c-1,Ax4c-2 & Ax4c-3
Private
acc As Account
Private
cust As Customer
Private
Sub Form_Load()
Set acc = CreateObject("aATMex4a.Account")
Set cust = CreateObject("aATMex4a.Customer")
End
Sub
Private
Sub InertDB_Click()
Call acc.SetData(AccIdBtn.Text,
CustIdBtn.Text, BalanceBtn.Text)
Call cust.SetData(CustIdBtn.Text,
CustNameBtn.Text)
Dim uct As UcTrans
Set uct = CreateObject("aATMex4a.UcTrans")
'进行TPC
Call uct.insertDBTrans(acc, cust)
End
Sub
Private
Sub Form_Unload(Cancel As Integer)
Set acc = Nothing
Set cust = Nothing
End
Sub
这个模式¾建议：交易起头(root
of transaction)尽量摆在UcTrans对象里，系统的维护工作会减轻许多。当然这只是个建议与指引而已，并非硬性规定。希望程序员在安排交易的起头时，能优先考虑摆在UcTrans里，将会是N-tier架构里的一个及美好的风范(style)。对于系统的美感及未来的维护性皆有极大的贡献。
模式¾的特性──
优点：交易对象配合COM+
/ MTS的TPC机制，进行分布式交易之处理。
缺点：由Form诞生企业对象及交易对象，使得Form程序变得复杂了。
目前，Form程序的简化问题尚未有效解决。下述的新模式¿提供个可行的方案。
进阶模式¿
●
建立企业流程(business
process)对象
这个模式是从基本模式¹而衍生而来的。回忆模式¹的基本结构，也回忆本文前面的图2，兹重复之如下图17：
图17、基本模式¹的结构
如果您规画的是N-tier结构，而且将Account等stateful对象摆在中间层的Server上，则Form跟Account对象或AccPersist对象之间的沟通经常是跨计算机的，甚至是跨越WAN
/ Internet网络的。
此时，为了降低网络沟通的频率，client端的Form应该设有一位「大使」派驻在中间层的Server上，就近跟Account及AccPersist等对象保持原来的频繁沟通。至于Form跟这位大使之间的沟通将视网络特性、使用者对Form的需求、企业流程控制的需要、网络安全考量等等因素的变化而弹性调整。于是得出新模式的结构如下：
图18、新模式¿之结构
关于Uco对象的用途，也请您参阅本期杂志的「Web-based系统之架构、开发与管理」一文，有很详细的说明。此模式¿把Form里的GUI互动部份留在client端的Form里，而把跟企业对象及persist对象的互动部份独立出来成为Uco对象，而且安置于遥远的server上。
因而Uco对象有蛮高的重复使用性(reuasblity)，能供不同的Form使用。例如，有个Uco对象能负责调度Account及AccPersist对象进行「提款交易」，则此Uco能够提供服务给不同的client
端，如ATM提款机画面、分行柜台teller使用的画面、顾客家中上网的计算机画面等等，如下图19所示。
图19、可重复使用(reuse)的Uco对象
有时候，一个Form也会使用到多个Uco对象。例如，Uco1类别的对象担任「提款」工作，Uco2类别的对象担任「存款」工作。而这两个Uco类别皆共享Account及AccPersist类别，但是不共享Account及AccPersist的对象个体，如下图20所示：

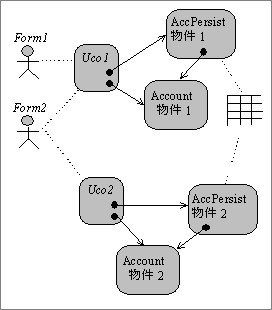

图20、一个Form用到多个Uco对象
如何看待Uco对象呢？这是随着各人从不同的观点(view)而有所不同。
s
有人把它视为企业对象的首领，领导与指挥一群企业对象，还包括指挥transaction对象，然后transaction对象指挥persist对象。
s
有人把它看成Form的代理者(agent)，就像驻在外国的大使一般。
s
如果您采取OOAD方法分析您的系统，则您会将之对应到use
case上，每个use
case会有一个Uco对象代表之。
s
如果您很熟悉Gamma的Design
Patterns的话，则您可以将之对应到Facade
模式
(pattern)上，Uco对象成为中间层对象与Form沟通的接口对象(facade)。
您可以选择您认为最合理而实用的观点。接下来，请看个例子，如下图21所示：

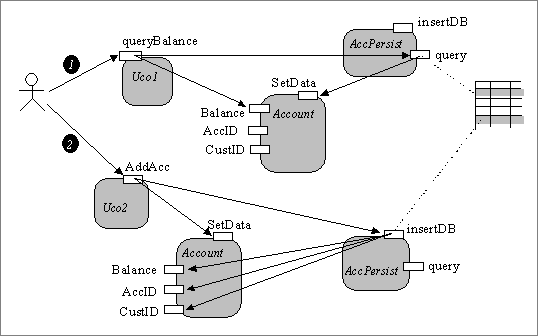

图21、一个Form用到多个Uco对象
从上图21里，可看到两个
Uco对象时来自于不同的类别：一个是Uco1类别的对象，另一个是Uco2类别的对象。但是也看到了两个Account对象是来自同一个类别，而两个AccPersist对象也来自同一个类别。
为什幺Uco1和Uco2不合并起来成为一个类别呢？为什幺Account类别不分开为Account1及Account2两个类别呢？为什幺AccPersist类别不分开成为两个类别呢？
这是个常见、有趣而严肃的问题！如果分得好、分得漂亮，系统将会结构清晰，有弹性而易维护。反之，如果分得不妥善，系统将可能日益杂乱，不意增修维护和成长。这也是OOAD的崇高价值所在。
如果您依循OOAD过程，所得出的UML的
Use Case图，将会告诉您必须定义多少个Uco类别。同时，UML的Class图会告诉您应该定义多少个stateful的企业对象。而从数据库的ER表格模式(ER
model)，可提示您应该定义多少persist对象。
换句话说，如果您很讲究上述这些的话，表示您蛮讲究系统架构，则OOAD及UML会是您的极佳利器。
请看看如何写程序来落实图21的例子：
'Ex5c-1
'AccPersist class
'Stateless
'COM+
/ MTS version
'Requires
Transaction
Implements
ObjectControl
Private
AccID As String
Private
CustID As String
Private
b As Double
Private
objCtx As ObjectContext
Private
adoConn As ADODB.Connection
Private
adoRS As ADODB.Recordset
Private
Const strConn = "Provider=SQLOLEDB; Data Source=Bill_Lin; Initial
Catalog=BankDB; User Id=sa; Password="
Private
strSQL As String
Private
Function ObjectControl_CanBePooled() As Boolean
ObjectControl_CanBePooled
= True
End
Function
Private
Sub ObjectControl_Activate()
Set objCtx = GetObjectContext()
Set adoConn = CreateObject("ADODB.Connection")
adoConn.Open (strConn)
End
Sub
Private
Sub ObjectControl_Deactivate()
Set objCtx = Nothing
Set adoConn = Nothing
End
Sub
Public
Function insertDB(acc As Account) As Boolean
On Error GoTo ErrorHandler
' 新增AccountTable记录
strSQL = "INSERT AccountTable
(id, cid, Balance) Values ('"
strSQL = strSQL + acc.AccID
+ "','" + acc.CustID + "','" + CStr(acc.Balance) + "')"
Call adoConn.Execute(strSQL)
objCtx.SetComplete
insertDB = True
Exit Function
ErrorHandler:
objCtx.SetAbort
insertDB = False
End
Function
Public
Function query(aid As String, acc As Account) As Boolean
On Error GoTo ErrorHandler
'从DB读取目前余额
strSQL = "SELECT * FROM AccountTable
Where id = '" + aid + "'"
Set adoRS = adoConn.Execute(strSQL)
AccID = adoRS.Fields("id").Value
CustID = adoRS.Fields("cid").Value
b = adoRS.Fields("Balance").Value
Call acc.SetData(AccID, CustID,
b)
query = True
objCtx.SetComplete
Set adoRS = Nothing
Exit Function
ErrorHandler:
query = False
objCtx.SetAbort
Set adoRS = Nothing
End
Function
'End
AccPersist class
这个AccPersist类别定义了insertDB()及query()两个函数，担任存取DB资料的任务。接下来，请您看看企业对象之类别定义如下：
'Ex5c-2
'Account class
'各App共享类别
'Stateful
Private
mAccID As String
Private
mCustID As String
Private
b As Double
Public
Sub SetData(aid As String, cid As String, m As Double)
mAccID = aid
mCustID = cid
b = m
End
Sub
Public
Property Get AccID() As String
AccID = mAccID
End
Property
Public
Property Get Balance() As Double
Balance = b
End
Property
Public
Property Get CustID() As String
CustID = mCustID
End
Property
'End
Account class
这里的Account类别只是诞生对象来暂存资料之用。现再看看Uco1类别及Uco2类别之定义吧！
'Ex5c-3
'Uco1 class
'各App「不」共享之类别
'Stateful
Private
acc As Account
Private
Sub Class_Initialize()
Set acc = CreateObject("aATMex5a.Account")
End
Sub
Public
Function queryBalance(aid As String) As Double
Dim accp As AccPersist
Set accp = CreateObject("aATMex5a.AccPersist")
Call accp.query(aid, acc)
Set accp = Nothing
queryBalance = acc.Balance
End
Function
Private
Sub Class_Terminate()
Set acc = Nothing
End
Sub
'End
Uco1 class
还记得吗？queryBalance()里的指令原来是摆在Form里面，此时被移到Uco1对象里。Form只要呼叫这queryBalance()即行了，一方面让Form较简化了，另一方面则降低client端跟中间层server的数据沟通频率。至于Uco2对象的用途也是相同的，如下之类别定义：
'Ex5c-4
'Uco2 class
'各App「不」共享之类别
'Stateful
Private
acc As Account
Private
Sub Class_Initialize()
Set acc = CreateObject("aATMex5a.Account")
End
Sub
Public
Function AddAcc(aid As String, cid As String, m As Double)
Call acc.SetData(aid, cid,
m)
Dim accp As AccPersist
Set accp = CreateObject("aATMex5a.AccPersist")
Call accp.insertDB(acc)
Set accp = Nothing
End
Function
Private
Sub Class_Terminate()
Set acc = Nothing
End
Sub
兹写个Form程序如下：
'Ex5f-1
'Form
'Set
Reference to Ex5c-1, Ex5c-2,
Ax5c-3 & Ax5c-4
Private
u1 As Uco1
Private
u2 As Uco2
Private
Sub Command2_Click()
Form2.Show 1
End
Sub
Private
Sub Form_Load()
Set u1 = CreateObject("aATMex5a.Uco1")
Set u2 = CreateObject("aATMex5a.Uco2")
End
Sub
Private
Sub Start_Click()
Dim b As Double
b = u1.queryBalance("aid008")
Call u2.AddAcc("aid777", "cid1000",
b)
End
Sub
Private
Sub Form_Unload(Cancel As Integer)
Set u1 = Nothing
Set u2 = Nothing
End
Sub
Form诞生时，就诞生Uco1对象及Uco2对象。当Uco1对象接到queryBalance()讯息时，就诞生一个Account对象，也诞生一个persist对象，读取DB资料暂存于Account对象里。此时就删除了AccPersist对象。但是保留着Account对象。再来Uco1的queryBalance()呼叫Account对象的Get
Balance()取得帐户余额的值，传回到Form。
接着Uco2对象接到AddAcc()讯息时，就诞生一个Account对象，并将新的帐户资料存入Account对象里，也诞生一个persist对象，将Account对象里的资料存入DB的表格里。
此时就删除了AccPersist对象。但是保留着Account对象。目前在中间层server的内存里，共有两的Account的对象，有一个Uco1对象，有一个Uco2对象。
最后Form删除掉Uco1对象，此时Uco1先删除掉Account对象。Form也接着删除掉Uco2及其幕后的Account对象。
如果您希望节省内存空间的话，可先删除掉Uco1对象及其幕后的Account对象。如下述的Form程序：
'Ex5f-2
'Form
'Set
Reference to Ex5c-1, Ex5c-2,
Ax5c-3 & Ax5c-4
Private
u1 As Uco1
Private
u2 As Uco2
Private
Sub Start_Click()
Dim b As Double
Set u1 = CreateObject("aATMex5a.Uco1")
b = u1.queryBalance("aid008")
Set u1 = Nothing
Set u2 = CreateObject("aATMex5a.Uco2")
Call u2.AddAcc("aid777", "cid1000",
b)
Set u2 = Nothing
End
Sub
因为Uco1及Account皆为stateful对象，如果不立即删除，COM+
/ MTS不会像对待stateless对象般自动将之删除的。所以此程序用完了Uco1就删除之，然后才诞生Uco2对象，用完了Uco2就删除之，让Uco1、Uco2及Account对象占用最少的内存空间。提升了中间层Server资源的运用效率。
模式¿的特性──
优点：简化的client程序，与thin-client的潮流相结合。
缺点：又多出一种对象----
Uco，对于不熟悉组件式系统架构者而言，又徒增一些不习惯的事情。
俗语说：习惯成自然。希望您能逐渐熟悉N-tier、组件式、分散交易等系统之思维及技术，一日复一日，一旦旧习惯已经新陈代谢，换成习惯之后，就会驾轻就熟了。自然而然就养成新习惯了。
结语
本文从模式¹及º衍生出进阶模式»~¿，如图22所示。
图22、从基本模式¹及º衍生出进阶模式
本文只是举例说明如何从基本模式「衍生」出较适合N-tier架构，也较能落实OOAD分析结果的应用模式。别忘了，本文的目的并不在于这些模式本身，而在于举例说明「衍生」的思考过程，培养您自己的衍生兴趣和能力。希望您能熟悉「衍生」的思维和技巧，能继续基于模式¶~¿而衍生出更多花样、更实用的新模式，然后与别人共享之。俗语说：独乐乐，不如众乐乐。希望您也能乐于与别人分享。
例如，国内有数家软件公司，就将上述模式¿里的Uco对象由原来的stateful对象，更改为stateless对象，其主要理由和条件是：clint端Web
page之间的共享资料并不需要存放在Uco对象内，Uco对象就不需要储存跨function的资料，所以Uco可定义为stateless对象。您觉得这个修正之后的新模式好不好呢？其实模式没有绝对好或不好，端看上述的背景条件(context)而定。如上述，依据您的特殊背景条件而修正模式，这个做法是正确的，然而您必须再仔细分析：
©
这个背景条件的稳定性如何？
©
是不是公司里的其它Web
Application都满足这个背景条件？
©
过了数个月，或数年之后，此背景调件是否仍然存在呢？
©
假如背景条件不再成立了，Uco对象必须改为stateful时，对其后面的Account等对象会影响多大？需要修改多少对象？容易修改吗？
©
背景条件不成立的机会如果很小，是否能够视为稀有的例外状况，而采用另一种模式特别处理之呢？新模式对系统的整体效率影响如何？
只要您的开发团队仔细考虑了这些问题之后，并取得共识就可以了。
再如，有许多团队将上述的模式¾和模式¿结合搭配，如下图23所示。
图23、新模式之结构（模式¾+¿）
这是个理想的模式，将对象分为四种角色：Uco控制流程；企业对象管理企业规则：交易对象指挥交易；persist对象负责管理分散的企业资源料（资料）。
其中，Uco对象及企业对象可视为支持client程序所需的信息，储存了跟client互动所需的资料。而交易对象及persist对象可视为负责管理企业资源(enterprise
resource)，让分散的企业资源能做最有效率的运用。
在著名的书籍
----- Herzum & Sims 所着[Her2000]
的：
“Business
Component Factory: A
Comprehensive Overview of Component-Based Development for the Enterprise”
就将组件式软件架构分为4个tier，如下图19所示。
图24、4-tier分层方式
如果进一步将上图23的新模式里的对象，依据
Herzum & Sims的分层方式加以区分，其建构出来的组件式软件结构就如下图25所示。
本文的重点在于介绍N-tier架构模式的基础观念与活用，也说明这些模式与Herzum
& Sims等组件式架构之间的基本关系。至于Herzum
& Sims的4-tier架构的细节，就不在本文的范围之内。谢谢您了。n
参考资料
[Misoo98] Misoo对象教室,
「如何实作N-tier
系统的企业对象」，物件导向杂志No.11,
1998.
[Gamma95] Erich Gamma, Design Patterns:Elements of Reusable Object-Oriented
Software, Addition-Wesley, 1995.
[Hillier99] Scot Hillier, MTS Programming with Visual Basic, SAMS,
1999.
[Lilly00] Susan Lilly, “How to Avoid Use-Case Pitfalls”, Software Development, Jan 2000.
[Geler98] David Gelernter, Machine Beauty:Elegance
and the Heart of Technology,
Basic Books, 1998.
[Her2000] Peter Herzum and Oliver Sims,
Business Compnent Factory, Wiley, 2000.
[Con2000] Jim Conallen, Building Web Applications with UML, Addition
Wesley, 2000.
图25、依据Herzum的4-tier结构将模式与对象加以分层
