在 dot Net应用开发中，如何利用对象的概念，方便、快速、灵活地创建稳定的软件系统，是许多软件开发公司的目标，本文基于一个通用的 dot Net开发框架——Class Engine，简要阐述对象技术的使用，以及Class如何与界面结合，组成整个软件开发流程,下面简称此框架为NGSDF,要了解更多的信息，请发Email至（jiangjian2002_cn@sina.com）
l 前言 l Class Engine的体系结构 l Class Engine 的特性 l Class Engine 的使用 l O/R 映射定义 l Class Engine 在ASP.Net开发中的应用 l 由NGSDF实现零代码开发 l NGSDF提供的其他功能 l 总结
一、前言随着 dot Net 技术的推广，越来越多的公司正在向 dot Net 转型，采用 dot Net 开发系统，但是如何方便、快速、灵活地创建稳定的软件系统，是许多软件开发公司追求的目标。为实现这个梦想，通用的 dot Net开发框架——Class Engine孕育而生。设计人员可以专注于部件的功能设计，也就是Class的定义 。
二、Class Engine 的体系结构Class Engine 被设计成由客户端来管理对象状态，持久化管理器（DataObjectManager,负责持久化对象获取、创建、更新、删除）不管理持久化对象的状态，也就是说不存在一个"容器"来保存所有管理器创建的对象，而是根据客户端的请求进行对象的获取、创建、更新、删除等操作。这使得开发者只需要定义一个可序列化的实体对象，即可实现分布式应用的对象持久化。
Class Engine 客户/服务器模式 O/R Mapping
Class Engine考虑在Microsoft Windows平台下分布式应用存在不同的应用模式，典型的如Entity-Collection-Class模式(简称为ECC模式)，这些构架模式代表了整个应用的结构，它根据不同的应用特征变化。Class Engine不期望提供一个通用的分布式应用的构架模式，而是允许在Class Engine持久化框架的核心服务上扩展不同的应用模式来满足系统的要求。
基于Class Engine的应用框架
三、Class Engine 的特性1、支持的数据源Class Engine仅支持数据源为关系型数据库的对象持久化，目标数据库需要提供相应的Microsoft .Net Data Provider引擎，支持的数据库包括Oracle, Sybase, SQLServer, DB2, Access, Dabase, Foxpro, VFP 2、映射定义Class Engine目前支持的映射配置
3、事务支持Class Engine本身并不管理事务，但当在事务环境中时，支持事务的完成标志(Complete)和异常时取消(Abort)。 4、其他特性
当前Class Engine还不支持"懒装载"(Lazy Loading)或"按需装载"(On-Demand Loading)。
四、Class Engine 使用1、定义一个持久化类持久化类实际上是一个定义了属性(Property)或字段(Field)的类，因此持久化类的定义非常简单，但持久化类不能是抽象类并且需要有一个无参数的public的构造化函数。 字段或属性只有被定义为持久化属性时才会进行持久化，持久化属性的数据类型必须定义为:
下面是一个简单的持久化类"Customer"的定义： [C#] public class Customer {
//必须定义无参数的构造函数 public Customer() {
} public string Id { get; set; }
public string Name {get; set; }
public string Phone {get; set; }
} 持久化类的映射配置可以使用属性在类上定义。类映射必须定义至少一个主键。有关对象映射配置的定义参见O/R映射定义 Customer类的采用属性进行映射配置的定义如下： [C#] [ObjectMapping("customer","customer")] //定义映射的表名
public class Customer {
//必须定义无参数的构造函数 public Customer() {
} [PropertyMapping("id",true)] //定义对象属性映射的数据库字段,true表示本属性为主键
public string Id { get; set; }
[PropertyMapping("name")]
public string Name {get; set; }
[PropertyMapping("phone")]
public string Phone {get; set; }
} Class Engine并不定义属性映射的字段类型，Class Engine采用自动匹配的方式进行处理。. 2、管理持久化对象持久化对象通过数据对象管理器(DataObjectManager)来进行访问。DataObjectManager提供了对象的获取、新增、更新和删除接口。 新增持久化对象实例新增对象到持久存储中，首先必须创建一个新持久化对象实例，然后利用DataObjectManager接口将新对象保存到持久存储中 下面的示例简单演示了一个创建新Customer对象到持久存储中： [C#] Customer customer = new Customer(); //创建持久化对象实例 customer.Id = "0001"; //设置对象属性 customer.Name = "john"; customer.Phone = "555-55555"; customer.Complete(); //保存到持久化存储中 获取持久化对象实例持久化对象实例必须通过对象的主键获取，如果主键只有一个属性，则可以直接利用属性定义的类型的对象；如果主键有多个属性，则需要定义一个主键对象来访问。 下面的示例简单演示了存在在持久存储中的Customer实例，因为Customer的主键只定义个一个属性：Id属性，因此可以直接用Id值获取对象实例： [C#] //因为同一个DataObjectManager可以为多个持久化类服务，因此需要指定要返回的对象类型,这里通过 typeof(Customer)获得。 Customer customer = (Customer) DataObjectManager.Instance.GetObject(typeof(Customer),"0001"); 更新持久化对象实例当一个持久化对象被修改后需要更新，已保存这种修改。 下面的示例演示了保存修改后的Customer实例： [C#] //首先获得对象实例。这步不是必需的，也可以用new的方式创建新对象，但这个对象必须存在，否则将出错。 Customer customer = (Customer) DataObjectManager.Instance.GetObject(typeof(Customer),"0001"); customer.Name = "Will Smith"; //修改Name属性 customer.Complete(); //保存修改 删除持久化对象删除存在于持久化存储中的对象实例 下面的示例演示了删除Customer实例： [C#] //首先获得对象实例。这步不是必需的，也可以用new的方式创建新对象，但这个对象必须存在，否则将出错。 Customer customer = (Customer) DataObjectManager.Instance.GetObject(typeof(Customer),"0001"); customer.Complete(); //删除对象 3、定义关联关系类对象系统中，各个实体对象之间常常存在关系，它们需要相互协作，持久化类之间可以建立关联，用于定义父类与子类的关系称之为关联关系,用于代表子对象的类属性称为关联属性。关联关系必须在父类定义（RelationKeyMappingAttribute）.
4、使用持久化控制接口持久化管理器DataObjectManager支持IPersistenceControllable接口，实现IPersistentControllable接口持久化对象会被DataObjectManager的持久化操作回调，以提供持久化对象对持久化操作的控制。 IPersistenceControllable接口定义控制持久化操作新增、更新、删除、获取的接口。 下面的例子演示实现IPersistenceControllable接口的Student类利用BeforeNew接口在新增前检查是否有null值，并将null值设置为缺省置，以避免写入数据库时产生异常(表的字段被定义为不允许为空)： [C#] //学生类定义 [ObjectMapping("student")]
public class Student:IPersistenceControllable {
[PropertyMapping("student_id",true)]
public int StudentId { get; set; }
[PropertyMapping("name")]
public string Name; [PropertyMapping("homeplace")]
public string HomePlace; //学生的出生地,映射表不允许为空 //实现IPersistenceControllable接口 public void BeforeNew(){
//在新增对象到持久化存储前检出对象数据的有效性 if (Name == null || Name.Trim()=="") throw new ArgumentNullException("Name不允许为空");
if (HomePlace == null) HomePlace = ""; } public void AfterNew(){};
public void AfterLoad(){};
public void BeforeUpdate(){};
public void AfterUpdate(){};
public void BeforeDelete(){};
public void AfterDelete(){};
} //下面的代码演示新增了实现IPersistentControllable接口的持久化对象 //首先创建一个新的学生 Student student = new Student(); student.Id = 2; //未设置Name属性 //student.Name = "Mark"; //下面的代码出现异常,因为未设置Name属性 dom.NewObject(student); //下面的代码将不会出现异常，因为HomePlace在BeforeNew方法中设置了缺省值 student.Name = "Mark"; student.Complete(); IPersistentControllable在事务环境中因为事务可能被回滚，但对IPersistentControllable的调用 不能回滚，因此不能在事务环境中使用IPersistentControllable接口来处理对持久化成功依赖的要求。 5、O/R映射定义定义类映射持久化类需要定义保存数据的表。对象映射定义映射的表名，属性与表字段的映射参见定义属性映射。 属性定义ObjectMappingAttribute用于定义对象映射的表名，属性只能定义在类上。 下面例子演示了持久化类定义ObjectMapping属性: [C#] [ObjectMapping("customer")] //Customer映射数据库的表"customer" public class Customer
{
//...
}
持久化类也可定义数据源属性(DataSourceAttribute)，该数据源仅用于该类，如下: [C#] [ObjectMapping("customer")] //Customer映射数据库的表"customer" [DataSource("accessdb","OleDb",@"Provider=Microsoft.Jet.OLEDB.4.0;Data Source=test.mdb")] //定义用于Customer类的数据源 public class Customer
{
//...
}
定义属性映射持久化类通过属性映射定义类属性与表字段的映射。Class Engine并不要求定义属性的数据类型，持久化处理器自动进行数据类型的匹配。 属性定义属性映射使用PropertyMappingAttribute进行设置，PropertyMappingAttribute只能定义在类的Field和Property上。 PropertyMappingAttribute可以设置以下属性:
下面的例子演示属性的映射定义: [C#] [ObjectMapping("customer")]
public class Customer
{
[PropertyMapping("id",true)] //映射表字段id，并且是对象主键 public string CustomerId;
[PropertyMapping("name")] //映射字段name public string Name;
//映射字段valid，并且需要数字化布尔值的转换 [PropertyMapping("valid",DataTransform = DataTransformFormat.NumbericBoolean)]
public bool Valid;
}
定义关联关联定义持久化对象之间的关系，在Class Engine中关联由父端和子端组成，父端和子端均可以定义关联对方的属性，可以通过关联属性来访问关联的对象。 定义父类和子类之间的关联，需要定义关联关系,关联键、和在持久化类的关联属性。 关联关系定义关联定义持久化类与持久化类的关系，关系的定义端为父类，父类连接子类，子类也可以连接父类。持久化管理器在装载父类时将自动装载关联子类对象，但装载子类时则不会装载父类，则主要是为了避免循环装载。 关联关系定义包括关系的名称和父类、子类以及关联的键定义、关联表等关联信息。 RelationKeyMappingAttribute定义关联关系，一般定义在父类上，可以设置以下属性:
实体对象的状态管理
Class Engine库在进行持久化实体对象的管理操作时，依赖于对象的状态。为了管理对象的状态，实体类需要实现IPeristentObject接口，IPeristentObject提供了查询状态、设置状态的接口。 对象状态由类ObjectState定义，包括以下几种状态：
实体对象可以通过State属性获得对象的状态。 除此之外，IPersistentObject还提供了一个用于标记预备删除的属性DeletionMark，当属性为true时表明对象请求从持久化存储中删除。 客户端维护的对象状态为了支持客户/服务器方式的应用，Class Engine持久化管理器并不提供对象的状态管理，在Class Engine库中持久化管理器同样不提供对象的状态的管理，而由客户端负责维护其对象的状态，这意味着客户端调用管理器的Save接口后，客户端的实体类的状态并不会变为"Persisted"，客户端必须通过调用IPersistent的Complete接口来同步状态。 设计支持对象状态管理的实体类对象正确的状态变化应当如下： 在一个对象被创建时对象的状态为"New"；对象在保存后通过调用Complete接口同步对象的状态，此时对象的状态应当为"Persisted"或"Deleted"(DeletionMark为true)；已保存的对象(状态为"Persisted")的持久化属性修改后，其对象状态应当为"Dirty"。 在Class Engine中为了管理实体对象状态，实体类必须实现IPersistObject接口。Class Engine库提供了了实体类基类BasePersistentObject，该类已经实现了IPersistObject接口，因此可以直接从BasePersistentObject继承来产生自己的实体类。 正确地实现对象管理，实体类必须符合以下原则：
· [C#] · Customer customer = new Customer();
· [C#] · //下面是Customer类定义，演示如何在对象持久化属性修改后，修改对象状态 · //(持久化类映射定义略) · public class Customer · { · [PropertyMapping("id",true)] · public string Id; · · private string name; · [PropertyMapping("name")] · public string Name · { · get { return name; } · set { · name = value; · //Name属性修改后,设置对象状态为"脏" · this.MakeDirty("Name"); · } · } · } 持久化管理器处理对象状态的方式要设置对象的删除标记，只需将DeletionMark设置为true，DeletionMark标记优先于State，Class Engine库的持久化管理器在进行Save操作，遵循以下原则(优先级从上到下)：
6、视图持久化定义在Class Engine 中，视图的持久化对象定义和普通表的定义相同，Class Engine支持视图更新
五、Class Engine 在ASP.Net开发中的应用1、说明

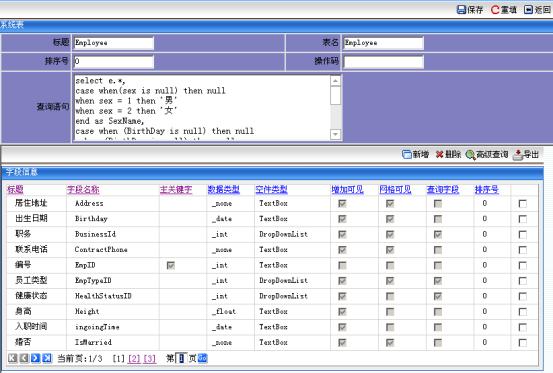

2、开发步骤在开发过程中，开发者只要专注于组件的定制，以及UI的配置（DataGrid的Columns和WayControlTable的Items）。NGSDF提供了快速组件生成工具和UI配置工具，使得整个开发效率加倍提高。 配置流程如下，假设开发者需要做一个员工信息维护模块: 在数据库中创建表（Employee）及其关联表例如员工信息、民族，政治面貌，家庭成员等，并在应用程序项目中建立EmployeeForm.Aspx页面(页面的界面风格和CS代码可以利用NGSDF附带的例子),此页面的相应类必须继承Forceland.Web.AbstractPageBase，实际使用中可以建立一个PageBase类，用于继承Forceland.Web.AbstractPageBase作为桥接，之后只要继承PageBase类即可。 利用NGSDF的 “框架表信息”配置Employee数据界面如下,通过“系统表和框架表数据匹配”，把Employee表的信息自动导入NGSDF框架表的TableItem 和 FieldItem表中, 通过点击Employee记录配置对应的字段信息
1、
通过代码生成器自动产生Employee的类代码，拷贝Employee类代码，并应用到项目中（记得在CS文件头加上using Forceland.DataMapping;）
通过列生成器自动产生UI界面可以根据需要产生显示记录的DataGrid的Columns和显示详细信息用的WayControlTable 的Items

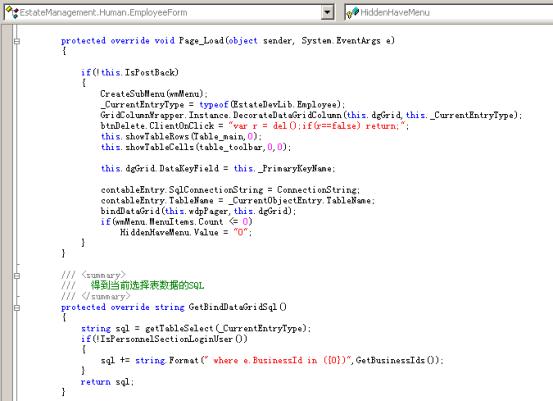

修改_CurrentEntryType = typeof(Employee)即可这样就完成了整个Employee添加，删除，修改，导出，查询等功能，还有权限控制， 操作跟踪，非法输入验证等，代码页面如下

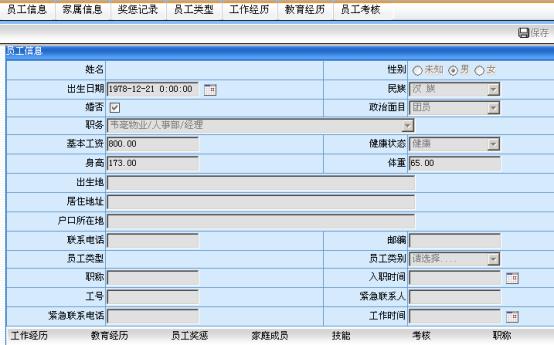

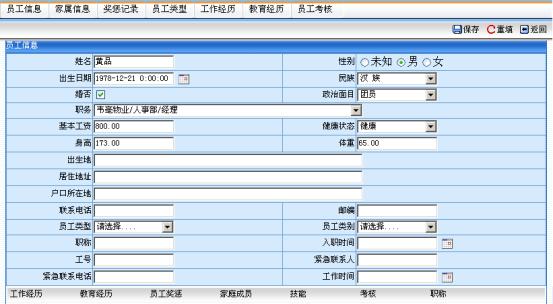

浏览EmployeeForm界面配置好的EmployeeForm运行页面如下
3、业务逻辑的封装考虑到实际项目应用的复杂性，框架预留了大量的控制接口，列表如下，都可以根据实际的开发需要来重载系统功能 登陆用户信息//当前登陆用户信息,根据用户登陆时设置的HttpContext.Current.Session["AccountID"]值来设置LoginUser内容，可以重载此属性 protected virtual User LoginUser //根据指定的用户ID和类型获取用户名称，具体实现由特定的系统决定 protected virtual string GetUserName(int uId,int uType) 持久化接口// 在将实体从数据库删除之后调用的接口。 public virtual void AfterDelete() // 在准备将实体从数据库删除之前调用的接口。 public virtual void BeforeDelete() // 在新实体创建到数据库之前被调用的接口。实现类可以在本方法实现持久属性的初始化。 public virtual void BeforeNew() // 在新实体创建到数据库之后被调用的接口。 public virtual void AfterNew() // 在准备将实体更新到数据库之前调用的接口。 public virtual void BeforeUpdate() // 在将实体更新到数据库之后调用的接口。 public virtual void AfterUpdate() // 在准备将实体更新到数据库之前调用的接口。 protected virtual void BeforeSave() // 在将实体更新到数据库之后调用的接口。 protected virtual void AfterSave() // 在将实体从数据库装载之后调用的接口。 public virtual void AfterLoad() // 持久化对象被更新时触发 protected virtual void Updateing(BasePersistentObject persistentObj) // 持久化对象被呈现时触发 protected virtual void Showing(BasePersistentObject persistentObj) // 记录被选择之前触发 protected virtual void BeforeGridSelecting() // 记录被选择之后触发 protected virtual void AfterGridSelecting() // 按钮被点击之前触发的事件 protected virtual void BeforeDoClick(object sender, System.EventArgs e) // 按钮被点击之后触发的事件 protected virtual void AfterDoClick(object sender, System.EventArgs e) // 在准备将实体更新到数据库之前调用的接口。 protected virtual void BeforeSave() {} // 在将实体更新到数据库之后调用的接口。 protected virtual void AfterSave() {} 数据绑定方法// 绑定数据到DataGrid，同时初始化Grid的选择列信息 protected virtual void bindDataGrid(WayDataGridPager pager,DataGrid grid) /// 得到需要绑定到 _CurrentDataGrid上的Sql语句，在Grid数据绑定时被调用， /// 可以重载此方法 protected virtual string GetBindDataGridSql() 初始信息设置// 初始化基础信息 protected virtual void IniInformations() //模板方法，封装所有页面的公共操作,在每个继承AbstractPageBase类及其子类的Page中都会被调用， 主要用来初始化一些基础数据，包括权限设置，安全检查 protected virtual void BaseTemplateMethod() /// 设置控件权限 protected virtual void BaseInitialzeControlEvent() //数据库连接字符串，定义在Web.confg 的 "ConnString1",可以根据需要重载此属性 protected virtual string ConnectionString //网格页数，定义在Web.confg 的 "PageSize",可以根据需要重载此属性 protected virtual int _GridPageSize
/// 页面装载之前触发的事件 protected virtual void BeforePageLoad() /// 页面装载之后触发的事件 protected virtual void AfterPageLoad() 六、由NGSDF实现零代码开发通过NGSDF，您还可以不用编程同样可以搭建系统，比喻我们要建立Employee模块，你只要通过NGSDF提供的系统功能（系统框架->框架表信息）配置要您期望Employee需要显示的界面，如界面控件类型，控件长度，界面风格等，配置好之后即可增加Employee的菜单项，同时指定操作码为Employee，导航地址为”../FrameWork/AutoGenerateByTableNameForm.aspx”即可。 同样NGSDF还支持主从表，你只要对操作码(在主表后以分隔符’|’加子表名称即可，对子表数量没有限制)和导航地址(../FrameWork/AutoGenerateByTableNameMaster.aspx)做简单的改变即可，下面是主从表的应用
七、NGSDF提供的其他功能

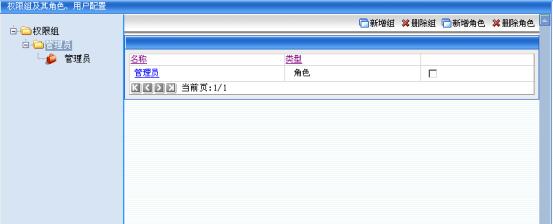

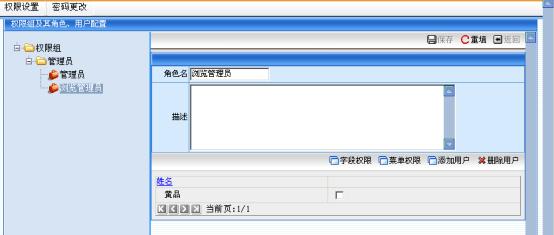

1、权限控制本框架提供了默认的权限管理模块，模块的设计基于组和角色，与具体的业务无关，可以通过此权限控制菜单（添加、删除、修改、导出、高级查询、报表）和数据表字段的修改和可见性，具体页面如下：

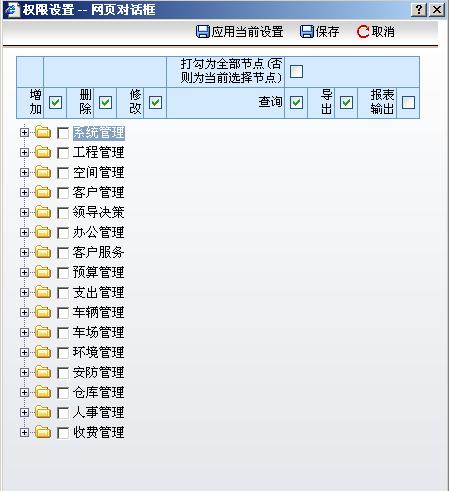

菜单权限控制例如如果需要设置角色“浏览管理员”（只有查看）的权限，只需要通过“菜单权限”进入如下界面，按照需求设置即可

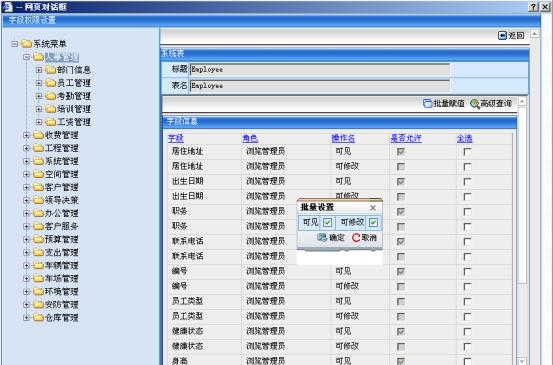

字段权限控制通过“字段权限”按钮进入字段控制界面，针对某一字段的权限控制，
如果对角色“浏览管理员”的人员基础信息的“姓名”字段设置为不可见，模块设置为不可修改，则控制后的界面如下：

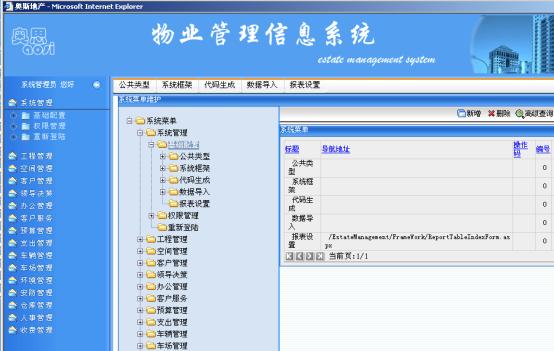

2、菜单层次结构利用本框架不用考虑任何功能菜单的显示问题，只要利用本框架的“系统菜单”模块配置好菜单层次结构和连接即可.

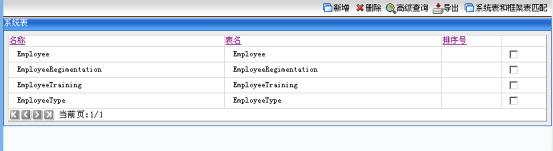

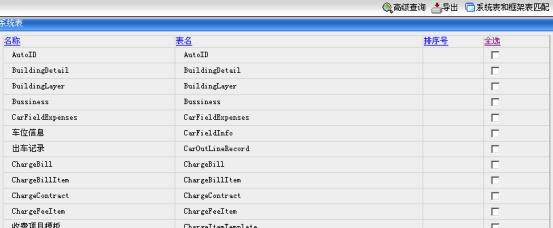

3、框架表信息维护通过NGSDF 提供的 系统框架表配置应用系统的表信息，由于在实际应用开发中，系统数据库存在大量的表，通过提供的“系统表和框架表匹配”，自动同步数据库表（包括视图）和框架表字典信息，完成大部分的基础设置工作，包括表信息和字段信息（字段名、字段信息，PK信息、使用控件等）

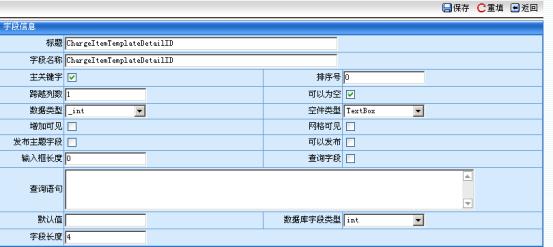

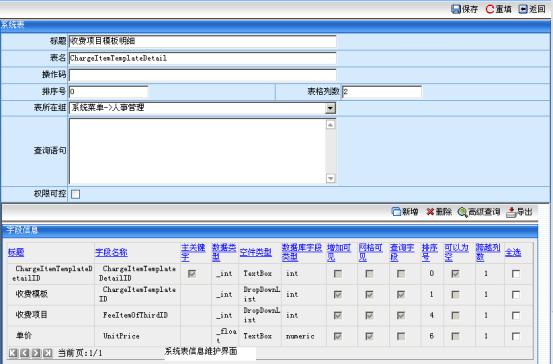

还可以通过如下界面来设置表和字段信息

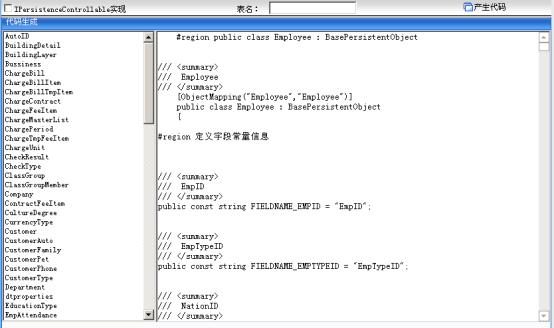

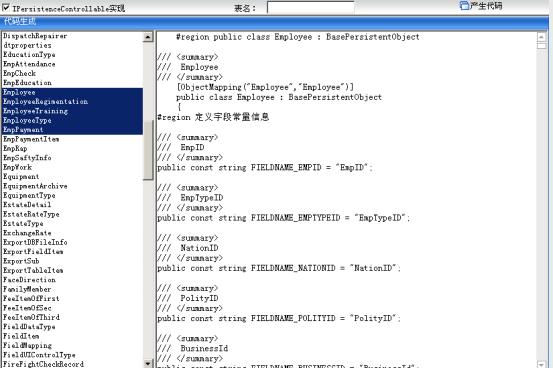

4、持久化对象代码生成器通过框架提供的类代码生成器，你可以实现快数持久化对象类代码实现，大量节省编码和调试配置时间，操作界面如下，代码生成有两种方法，其实是通过选择界面ListBox的一个或者多个Item项，然后执行产生代码即可，也可以同时通过输入框直接键入表名。选择框“IPersistenceControllable实现”表示是否自动产生接口IpersistenceControllable的实现代码，在此接口中可以封装业务逻辑，期望在持久化对象状态改变或者同步数据库时做的工作。

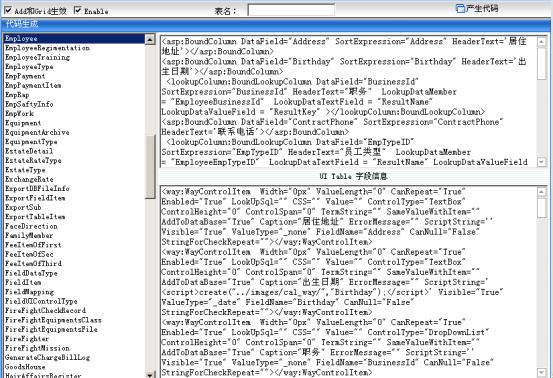

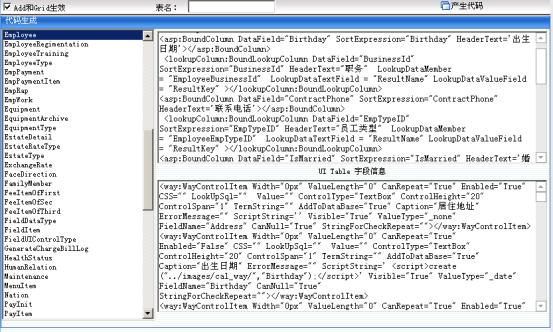

5、界面代码生成器你可以通过框架提供的“列生成器”来产生DataGrid的Columns的代码和表格控件WayControlTable的Items代码，你可以通过选择表名和直接键入来生成，界面如下。在利用此页面产生代码时最好先通过“系统框架表信息”模块配置好需要产生的表的表信息和字段信息。其中选择框“Add和Grid生效”表示是否启用框架表字段的“增加可见”和“网格可见”的设置，“Enable”表示对WayControlTable的Items的Enable属性是否设置

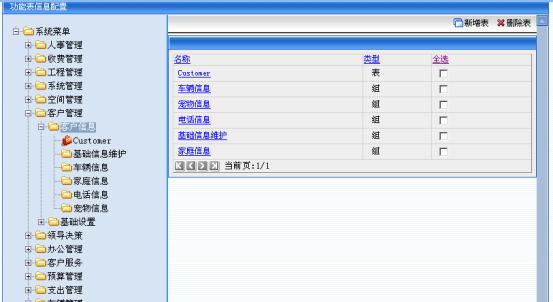

6、增加表可以通过框架提供的“功能表信息配置”来增加表和字段信息，并自动和数据库表同步，页面如下：

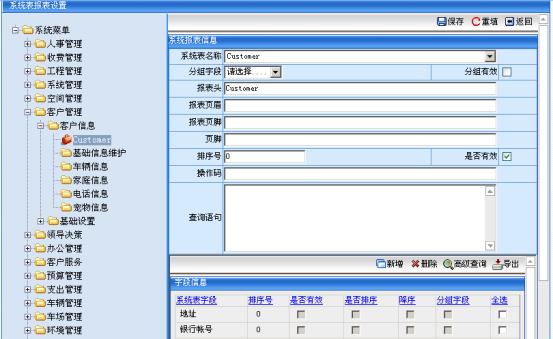

7、自定义报表输出通过框架提供的“报表设置”模块可以实现自定义报表，本功能支持分组报表和小计合计报表，配置界面如下：

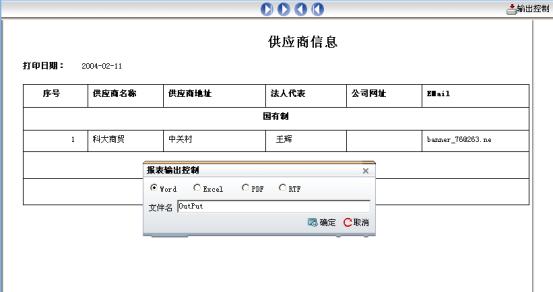

this.Response.Redirect(string.Format(@"..\FrameWork\ReportMainFormByTableName.aspx?MenuId={0}&TableName={1}",Forceland.Web.WebUtilityCore.QueryIDFromRequest("MenuId"), “表名”)) 报表页面例子如下：
8、数据自动导入可以通过框架提供的“数据导入”模块从Access文件中自动导入数据，在导入数据时操作步骤如下： 第一：通过“数据库导入”模块上传Access文件到服务器。
第二：数据到自动导入“同步数据库表结构”自动产生上传数据库表结构信息
第三：通过“数据导入”映射模块配置好由“第二”步产生的表结构和系统数据库表结构的关系（包括表和字段的对应关系） 第四：在通过“数据库导入”模块中的导入数据按钮自动把数据导入当前数据库。
9、用户操作跟踪用户操作跟踪，本框架对用户所有操作都进行Log处理 八、总结总的来说，利用NGSDF可以超常的提高软件开发速度，基本每个页面开发速度保持在10～20分钟,整个系统的体系结构清晰，维护扩展容易，减少设计成本。经过大量的项目使用和评估，NGSDF可以使得通常的ASP.Net项目开发节约50～70％的成本。
|
配置好后只要在模块页面上加入报表按钮（
