Visual Studio 2005 类设计器
来源:微软 作者:Matthew A. Stoecker

摘要:使用 Visual Studio 类设计器可以直观显示类的结构以及它们之间的关系,使用可视化设计环境创建新类,并可方便地重构类。本白皮书将引导您完成这些任务。

注意:在开发本文档时,其产品尚未发行,因此,您可能会发现此处包含的某些细节与提供的产品中包含的信息不一致。本文信息基于文档创建时的产品,仅供您在规划时参考使用。信息如有更改,恕不另行通知。Microsoft 对本文档中的主题持有专利权、专利申请权、商标权、版权或其他相关的知识产权。Microsoft 只提供在任何书面许可协议中明确规定的权利,而不授予您本文档的上述专利权、商标权、版权或其他知识产权。

本页内容
引言 引言
为什么要使用可视化类设计器? 为什么要使用可视化类设计器?
Visual Studio 类设计器 Visual Studio 类设计器
集成 Visual Studio 集成 Visual Studio
结论 结论

引言

Visual Studio 类设计器是通用语言运行库的多功能、可视化设计环境。使用 Visual Studio 类设计器可以显现类和其他类型的结构,还可以通过可视化表示方法编辑它们的源代码。对类图的更改将直接反映在代码中,且对代码的更改会直接影响设计器的外观。设计器和代码之间的同步关系,使得可视化创建和配置复杂的 CLR 类型变得容易。

类设计器包含一些专门设计的功能,这些功能将有助于重构代码、方便地重命名标识符以及重载方法。您可以自动生成类和结构,并通过自动生成存根可以实现接口。

最后,类设计器也可作为通信工具使用,您可以使用它与同事共享代码库区域。类图可以打印成硬拷贝或另存为图像,以便在 HTML 页或 PowerPoint 演示文稿中显示。

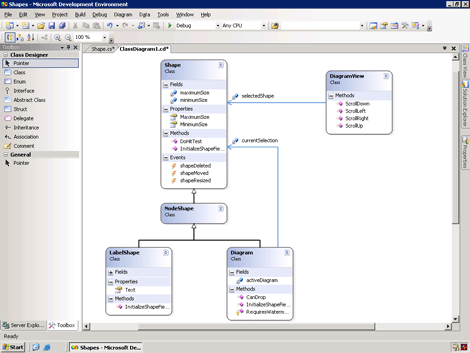

图 1. 类设计器

为什么要使用可视化类设计器?

软件设计是一项困难而复杂的任务。开发周期中随时都会出现挑战,从早期的设计阶段、到代码复查阶段、以及最终产品的文档整理阶段。在整个开发周期中,可视化类设计器非常有用,例如用于以下情况:

理解现有代码:现有代码库可能很复杂且混乱。使用可视化类设计器,能够以图形方式浏览现有类结构并掌握类之间的关系。

类设计:可视化类设计器允许您以图形方式从较高级别设计和实现软件。

复查和重构代码:可视化类设计器是用于代码复查和重构的一种功能强大的工具。可以对现有代码图添加注释以供查阅,并使用设计器重构代码,这些都很节省时间。

文档类图:类图可用于记录现有类的层次结构,它以图形方式显示继承树。对于通过电子邮件或可视演示文稿与同事交流思想,类图也非常有用。

Visual Studio 类设计器

Visual Studio 类设计器是一种可视化代码设计工具,具有 .NET Framework 的集成设计效果。类设计器的可视效果与通用语言运行库密切相关。CLR 图形(如类、结构和接口)由可视化独特图形表示,用于对其进行标识。而且,图中的术语是针对特定语言的,例如,在 Visual Basic 中,您可以使用 Public、Private 和 Friend 访问级别,而在 C# 中,它们将显示为 public、private 和 internal。与 CLR 紧密集成,类设计器已成为使用 .NET Framework 设计类的理想工具。

Visual Studio 类设计器在整个开发周期中都很有用,它提供了上述所有主要方面的功能。例如:

理解现有代码:Visual Studio 类设计器使您能够快速、轻松地检查类之间的关系。不仅可以检查现有代码的继承层次结构,还可以检查引用类型和 NET 程序集,这允许您能够可视浏览并熟悉现有类型。

类设计:Visual Studio 类设计器有利于快速设计类和类层次结构。使用熟悉的拖放功能,您可以通过图来编辑类,同时与代码编辑器保持同步。对类图的更改会直接反映在代码中,反之亦然。类图始终显示代码的实时视图。

复查和重构代码:Visual Studio 可视化类设计器是用于代码复查和重构的一种功能强大的工具。可以对现有代码图添加注释以便日后操作,使用内置代码重构功能可以快速、方便地完成日常任务(如重命名符号或封装属性中的字段)。

文档类图:可以用不同的方式显示类图,例如打印或者另存为图像,以便在 HTML 页或 Microsoft PowerPoint 演示文稿中显示。

使用类设计器创建类

类设计器使得在项目中创建和配置类变得非常简单。类图实际上是代码的实时视图。图的更改自动与代码保持同步,反之亦然。将类从工具箱拖到类设计器的表面,即可创建一个简单的类。一旦在项目中创建了类,就可以打开代码编辑器,直接向新类中添加代码。您所做的任何更改都会在类图中有所反应。

一旦创建了类,便可使用“类详细信息”窗口添加成员。例如,若要添加方法,则可单击“类详细信息”窗口的“<添加方法>”,并键入方法的名称。然后可以指出返回类型、访问级别,并添加有关方法的任何注释。一旦创建了方法,即可以向方法名称添加参数(与添加方法的过程十分类似) - 首先指出参数名,然后指出类型、修改者和任何注释。可以按照添加方法的方式来添加属性、字段和事件。使用树形控件编辑方法的过程非常类似于在代码编辑器中进行键入 - 均使用相同的击键在各单元之间导航,并且都可以使用 IntelliSense 帮助。

实现接口

使用类设计器可以在类中方便地实现接口。实际上,如果接口显示在类设计器表面,则可以使用继承类时所使用的过程来实现接口,即画一条从类到接口的继承线。如果接口未显示在类设计器中,实现它仍然很简单。只需简单从“类”视图将接口拖到要实现的类上即可。会自动生成在接口中定义的方法的方法存根。一旦实现接口,您就可以在代码编辑器中添加特定实现代码。

可视化继承层次结构

可以使用类设计器来可视化项目中的继承层次结构。要显示继承类的基类,右键单击类的顶部区域,单击“显示基类”。基类即会出现在图表上。

要显示从现有类继承的类,右键单击类的顶部区域,单击“显示派生类型”。图表上即会出现派生类,通过继承线与类连接。

集成 Visual Studio

类设计器与 Visual Studio 2005 Team System 的无缝集成。可以按照与使用常规 Visual Studio 工具相同的间距和相同的熟悉方式使用类设计器。使用类设计器时,工具箱用类设计器工具(通过熟悉的拖放操作即可访问)填充,“类详细信息”窗口和“属性”窗口将提供对类型成员的访问权限。拖放操作也可从标准“Visual Studio 工具”窗口(例如“解决方案资源管理器”或“类视图”)获得。类设计器中进行的所有更改都会直接在相应的代码文件中做出修改。使用 Visual Studio 代码编辑器可以定期打开这些代码文件并进行编辑。

类图

类图是代码(始终以更改进行更新)的实时视图。类图显示了现有项目的类。使用类图,可以可视化项目中类之间的关系,也可以编辑成员及将成员添加到单个类中。作为项目的一部分存在的类图文件,是持久存在的,可以经常用于以图形方式查看代码。

通过选择“项目”菜单中的“新项目”,然后选择类图,可以向现有项目添加新的类图。类图不是项目的可编译部分,而是帮助处理构建和编辑类的工具。一旦创建了类图,通过将其从“类”视图拖到类设计表面,可以将现有类添加到类设计器。通过将其从工具箱拖到类设计器,也可添加新类和其他类型。

一旦添加到类设计器,类和其他类型由可以选择和操作的用图形表示,可以选择和操纵其图形。在类设计器中选择图形会使其相关信息显示在“类详细信息”窗口中。类图本身只存储可视信息,不包含任何关于代码内容的信息。删除类图文件不会丢失任何代码。

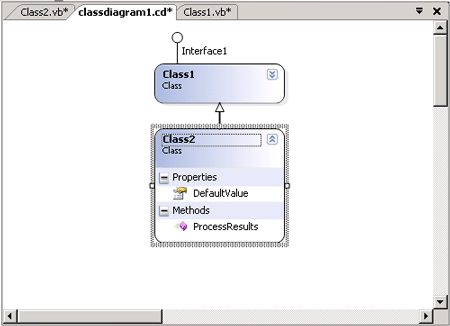

图 2. 类图

工具箱

查看类图时,可能会从工具箱向类图添加新成员。工具箱包括类、结构、委派、枚举和可以添加到类图的其他类型。从工具箱添加类型时,相应代码和代码文件会添加到项目。

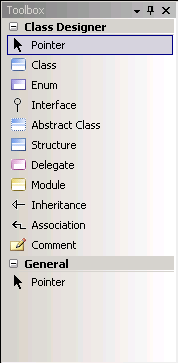

图 3. 工具箱

类详细信息窗口

“类详细信息”窗口显示方法、属性、字段和在类设计器权限显示的类型的事件。可以使用“类详细信息”窗口快速编辑类设计器中类或结构的成员。例如,可以更改方法的返回类型、添加参数、或更改访问级别。对“类详细信息”窗口的所有更改都会直接反映在代码中。

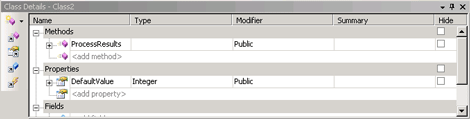

图 4. 类详细信息窗口

结论

类设计器是 Visual Studio 2005 的一项新工具,使用它可以快速创建和配置项目中的类和接口。本白皮书涉及可用于类设计器的大多数方案中的部分方案,例如了解现有代码、类设计、复查和重构代码、以及使用文档图。鼓励您进一步浏览类设计器的功能,充分利用这项新工具进行软件开发。
