图解利用Eclipse3+Lomboz3+Tomcat开发JSP
飞茂
  我最近看了不少有关Lomboz的资料,发现有不少网友都对这个eclipse插件感兴趣,但苦于入门。感觉有必要把自己学习Lomboz的心得写下来,以便后来人不至于走太多的弯路。

一.环境需求:

1. Lomboz的相关资源
  由于这篇文章重点是放在Lomboz上,所以有必要强调一下。lomboz是Eclipse的一个J2EE的插件,它将很多Java应用服务器、J2EE组件和Web应用开发集成到Eclipse中,可以帮助Java开发者使用Eclipse建立、测试、部署J2EE应用。

  注意 下载的时候需要下载两个文件,一个是Lomboz3.0.1 一个是emf-sdo-runtime-2.0.0.zip(这个程序也可以从eclipe官方网站上下载最新版本http://www.eclipse.org/emf/

  教程和论坛都是属于Lomboz官方网站的,虽然都是英文资料,但是对于学习Lomboz有很大的帮助。对于想真正了解Lomboz的话(当然最好是直接看源码了),英文又过得去,还是应该看看教程和论坛上的资料。


2. 我的配置
  Winxp SP1,
  JDK 1.4.2-04  可以从SUN官方网站下载
  Eclipse 3.0.1 和语言包
  Tomcat 5.0.28
  Lomboz 3.0.1

3. 目录结构
  F:\\\\j2sdk                    JDK目录
  D:\\\\eclipse                  Eclipse 目录
  F:\\\\java\\\\jakarta-tomcat      Tomcat 5.0.28 目录
  D:\\\\plug-in\\\\lomboz.301       Lomboz目录(我这里是采用links方式安装的,

二. 配置开发环境

  打开Eclipse,点击菜单“窗口”->首选项,以下都在“首选项”中配置:

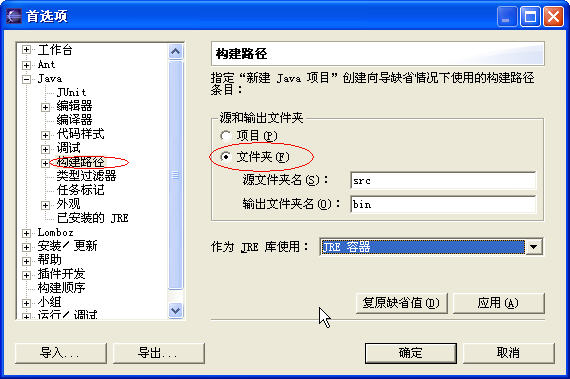

  1. Java->构建路径

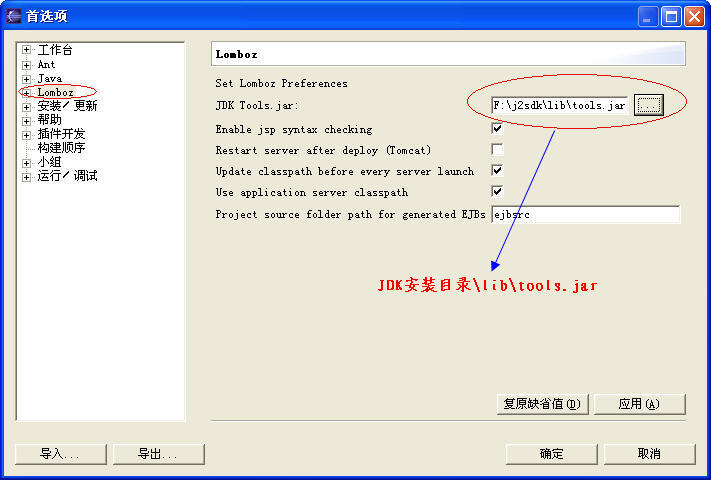

  2. Lomboz

  3.Lomboz->Server Definitions->Properties

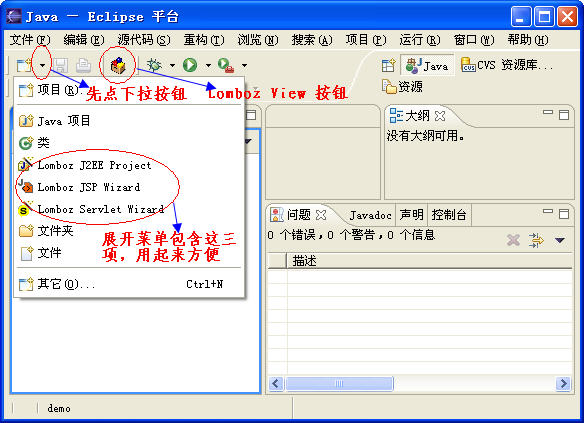

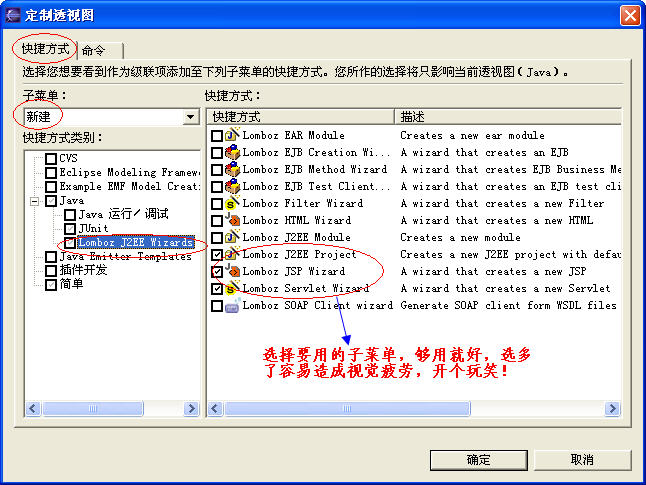

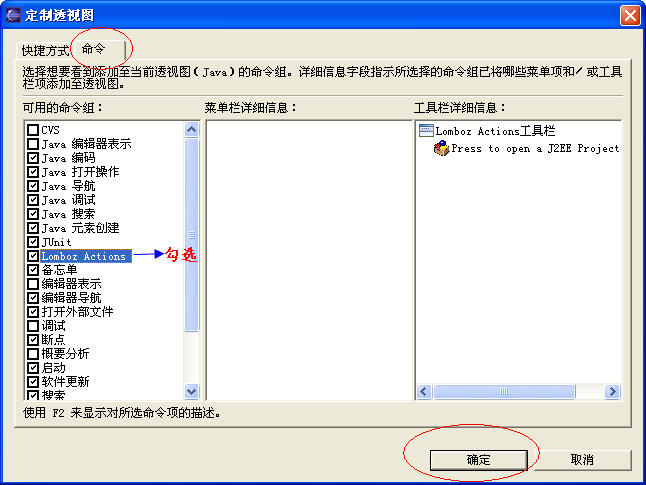

  4. 切换到主界面,点击“窗口”菜单->定制透视图

  切换到“命令”菜单

  5. 配置后的效果

  注意:
  由于Tomcat 5.0.27、5.0.28版本在Lomboz中无法启动,故需要一些修改。
  找到“D:\\\\plug-in\\\\lomboz.301\\\\eclipse\\\\plugins\\\\com.objectlearn.jdt.j2ee_3.0.1\\\\servers”目录(我采用的是links安装方式);如果采用的是直接把Lomboz解压到Eclipse来安装的,那么要找到“eclipse的安装目录\\\\plugins\\\\com.objectlearn.jdt.j2ee_3.0.1\\\\servers”目录。
  这个目录里面都是相关服务器的配置文件,如果有些配置文件用不到,尽管删除,避免造成视觉疲劳。
如,我只留下了几个文件。

  先把“tomcat50x.server”文件改名为“tomcat5028.server”(我用的是5.0.28版本),看起来方便。

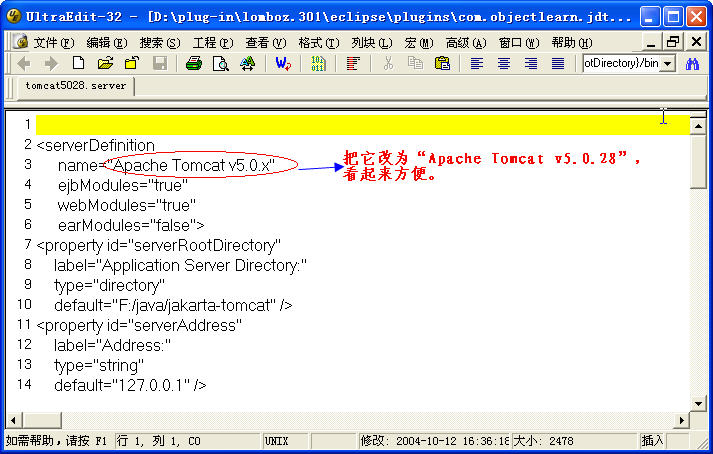

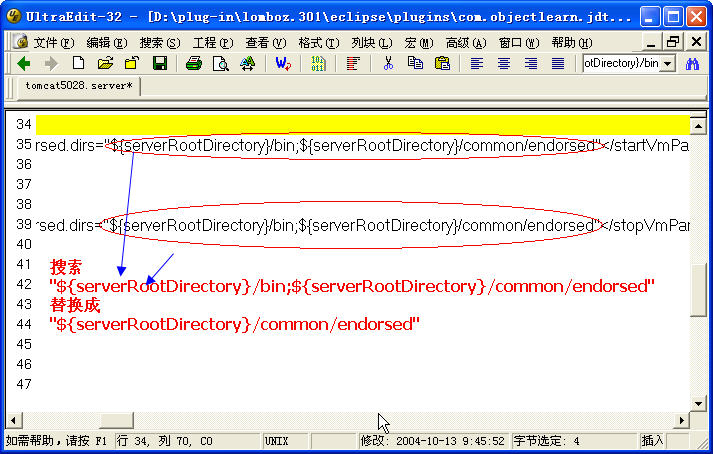

打开这个文件,做如下修改:

  最后保存即可。


三. 编辑一个JSP实例

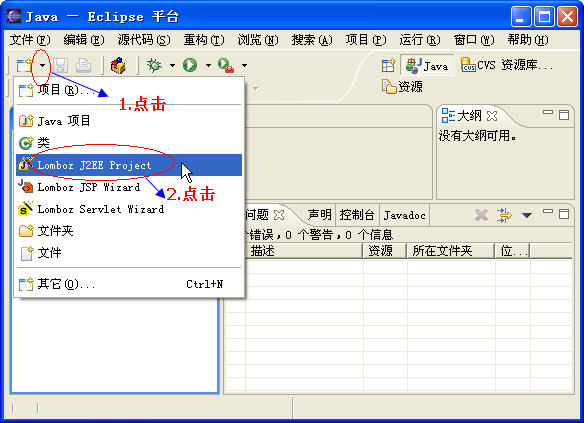

  1.新建一个“Lomboz J2EE Project”。 在“项目名称”中填入“JspSample”,点击“下一步”,再点击“下一步”。

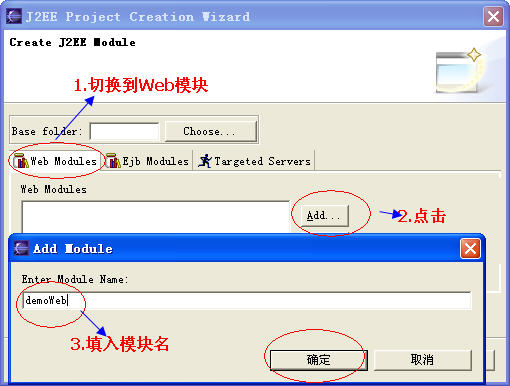

  2.填写Web模块

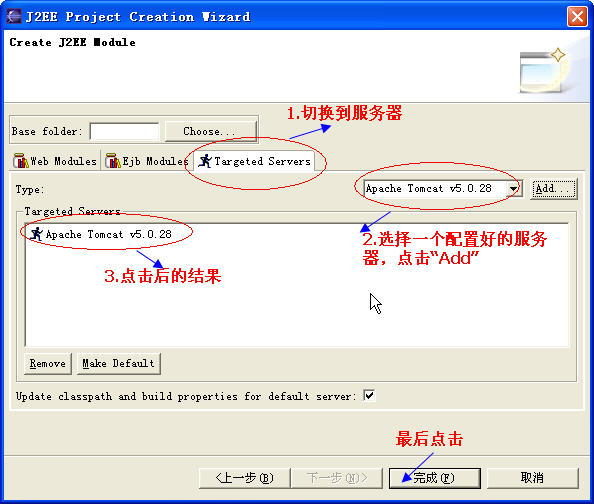

  3.增加一个服务器(可以增加多个服务器,其中有一个是默认的)

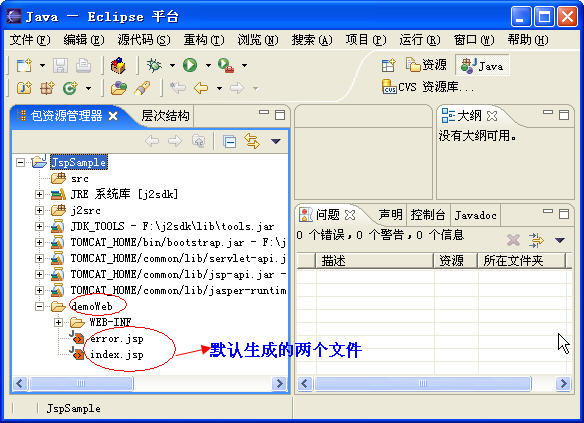

  4. 效果如下:

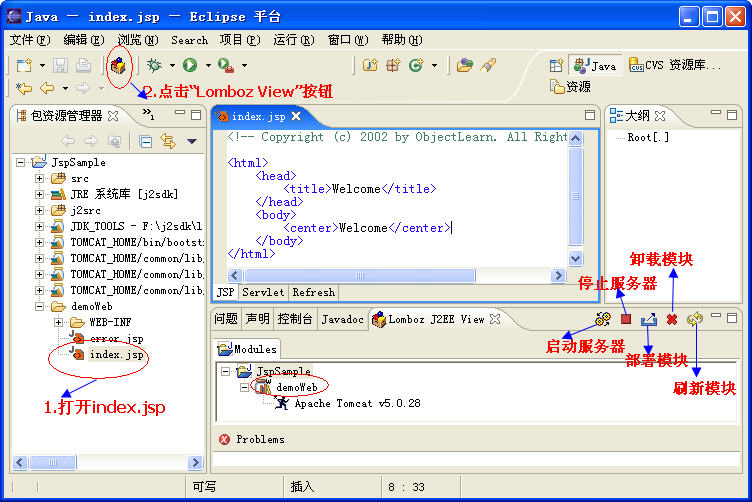

  5.双击打开index.jsp,点击“Lomboz View”按钮,如下图:

  先点击“启动服务器”按钮(或在“Apache Tomcat v5.0.28”右击,选择“Run Server”),如果一切正常,在“控制台窗口”会输出“信息:Server startup in ... ms”。

  然后切换到“Lomboz J2EE View”栏,选中“demoWeb”,点击“部署模块”按钮,可以看到输出信息,
大致内容是生成了一个“demoWeb.war”文件,并且部署到“F:\\\\java\\\\jakarta-tomcat\\\\webapps”(这是我的电脑上的Tomcat目录)的目录中,接着,Tomcat服务器自动解压并初始化“demoWeb.war”。

  打开浏览器,在地址栏中输入“http://127.0.0.1:8080/demoWeb/index.jsp”

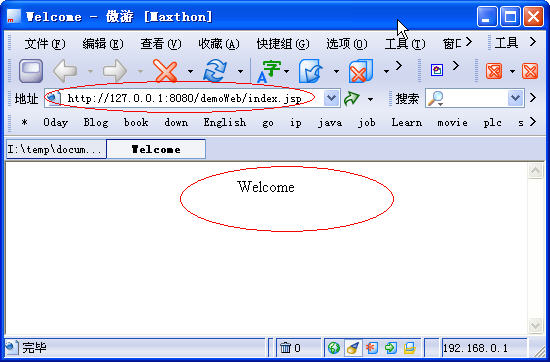

  OK! 你应该可以看到以下界面:

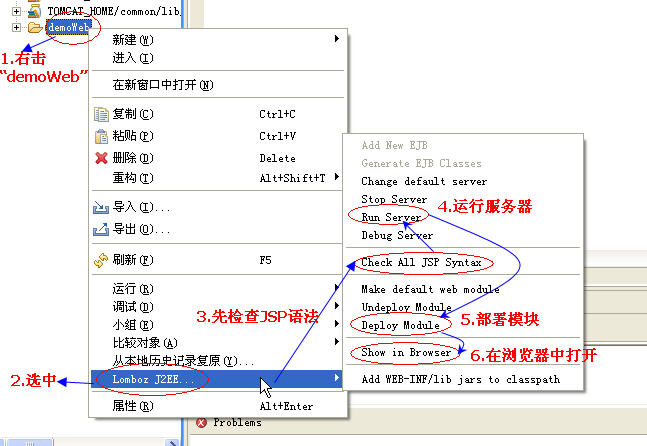

  也可以右击“包资源管理器”中的“demoWeb”文件夹,然后采用以下步骤,如图:

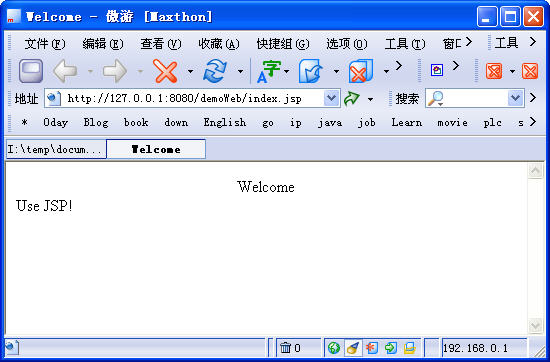

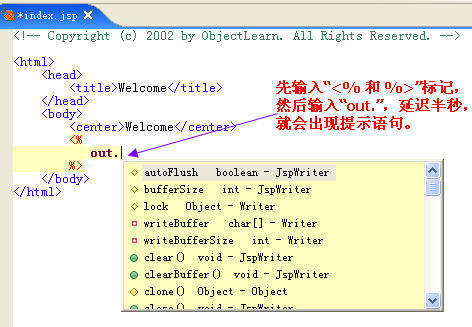

   6.在“index.jsp”中增加一条语句“<%   out.println("Use JSP!");  %>”,然后保存,点击“部署模块”,刷新浏览器,应该可以看到以下界面:

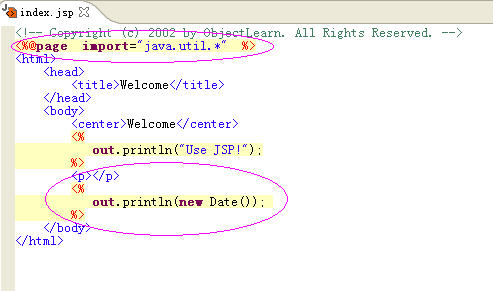

  7. 再增加以下语句,保存,部署模块,刷新浏览器。

1. 需要的软件
  JSTL 1.1.1
  主页 http://jakarta.apache.org/taglibs/doc/standard-doc/intro.html
  下载 http://www.apache.org/dist/jakarta/taglibs/standard/binaries/jakarta-taglibs-standard-1.1.1.zip


  XML Buddy
  主页 http://xmlbuddy.com
  下载http://xmlbuddy.com/2.0/58904908428240984589/409502405985075764578/3.0M9/xmlbuddy_2.0.10.zip
  这是一个eclipse插件,可以帮助编辑xml文件(可选安装)。

2.环境配置

  新建一个Lomboz J2EE Project,
  工程名称:“JSTL Sample”;
  填写Web Modules:“demoWeb2”;
  添加的Servers:“Tomcat 5.0.28”,
  由于我的上篇文章对eclipse新建工程介绍的比较详细,这里从简。


  目录结构
  F:\\\\j2sdk                    JDK目录
  D:\\\\eclipse                  Eclipse 目录
  F:\\\\java\\\\jakarta-tomcat      Tomcat 5.0.28 目录
  D:\\\\plug-in\\\\lomboz.301       Lomboz目录(我这里是采用links方式安装的,
  D:\\\\java\\\\jstl                jakarta-taglibs-standard-1.1.1.zip的解压目录
  D:\\\\eclipse\\\\workspace\\\\JSTL Sample     刚建立的JSTL Sample工程目录
    根据安装的软件,自己作个合适的配置。


3. 加入库文件

  找到jslt\\\\lib目录,复制其中的jstl.jar、standard.jar文件到刚建立的“JSTL Sample”工程目录中的lib目录(这里为“D:\\\\eclipse\\\\workspace\\\\JSTL Sample\\\\demoWeb2\\\\WEB-INF\\\\lib”)。

  找到jstl\\\\tld目录,复制其中的c.tld文件到“JSTL Sample”目录中的“\\\\demoWeb2\\\\WEB-INF”目录。

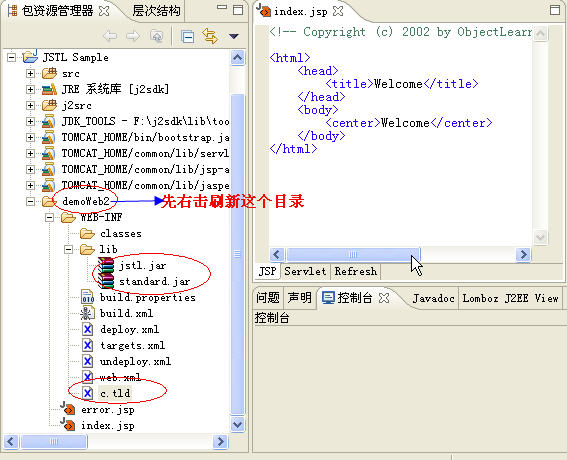

  刷新demoWeb2目录,展开如图,可以看到加入的三个文件已经显示出来了:



4.修改程序


注意

由于Lomboz只支持JSTL1.1以上版本,EL 是在JSP 2.0 中正式纳入规范的,所以web.xml 应该使用2.4的Schema, 而不是2.3的DTD。

  打开WEB-INF目录下的web.xml文件,修改如下:

WEB-INF/web.xml

 <?xml version="1.0" encoding="ISO-8859-1"?>
<web-app xmlns="http://java.sun.com/xml/ns/j2ee"
    xmlns:xsi="http://www.w3.org/2001/XMLSchema-instance"
    xsi:schemaLocation="http://java.sun.com/xml/ns/j2ee web-app_2_4.xsd"
    version="2.4">
 <welcome-file-list>
  <welcome-file>index.jsp</welcome-file>
 </welcome-file-list>
 <error-page>
  <error-code>404</error-code>
  <location>/error.jsp</location>
 </error-page>
</web-app>


注意

如果你安装了XMLBuddy插件,并且是用它来打开“web.xml”文件,有可能会出现以下的错误“Cannot find the declaration of the element \\\'web-app\\\'”,关闭“web.xml”文件,错误消失。它不妨碍程序的运行。
  下面修改index.jsp文件

demoWeb2/index.jsp

<%@page contentType="text/html;charset=gbk" %>
<%@ taglib uri="http://java.sun.com/jsp/jstl/core" prefix="c" %>

<html>
  <head>
    <title>Count to 10 Example (using JSTL and scriptlet)</title>
  </head>
  <body>

    <%-- 这是利用JSTL 打印1到10 --%>
      利用JSTL 打印1到10 <p>
    <c:forEach var="i" begin="1" end="10" step="1">
      <c:out value="${i}" />
      <br/>
    </c:forEach>

    <%-- 这是利用JSP的scriptlet 打印1到10 --%>
    <p>    利用JSP的scriptlet 打印1到10   <p>
    <%  for(int i=1;i<=10;i++)  {%>
      <%=i%><br/>
    <%  } %>

 </body>
</html>

注意
在Lomboz中,只支持JSTL 1.1版本,所以其核心标签库的uri默认为http://java.sun.com/jsp/jstl/core。
因为JSTL 1.1同时支持JSTL 1.0和1.1,所以假若核心标签库的uri为http://java.sun.com/jstl/core,则将会使用到JSTL 1.0的核心标签库,此时Lomboz将出现错误。


5.运行程序
  保存文件后,部署demoWeb2模块,运行服务器,然后在浏览器窗口输入地址:
  http://localhost:8080/demoWeb2

  OK! 应该可以看到如下界面:
