JBoss3.0 下配置和部署EJB简介
作者:赵晨希

1.JBoss简介

JBoss是一个运行EJB的J2EE应用服务器。它是开放源代码的项目,遵循最新的J2EE规范。从JBoss项目开始至今,它已经从一个EJB容器发展成为一个基于的J2EE的一个web 操作系统(operating system for web),它体现了J2EE规范中最新的技术,并且它还在the JavaWorld Editors' Choice 2002评选中获得“最佳Java应用服务器”大奖。无论是学习还是应用,JBoss为我们提供了一个非常优秀的平台。有关JBoss的详细信息请参阅其主页http://www.jboss.org

刚开始使用JBoss进行EJB开发时,由于可供参考的资源不是很多,所以有一个比较困难的起步阶段。JBoss的配置和使用没有提供图形向导界面,所以开发部署EJB相对比较复杂。本文通过尽量具体的演示来对JBoss3.0下的EJB开发和部署的进行一个简单的介绍,从而使刚开始使用JBoss的用户可以很快地进入到真正的J2EE应用开发中。

由于本文主要介绍JBoss3.0中不同类型EJB的配置和部署,不对基本的EJB开发做太多的描述,所以希望读者具有J2EE和EJB的经验。想要了解有关信息请查阅参考资料1。

2.JBoss3.0中基本的ejb配置和部署

根据J2EE规范的要求,一个基本的ejb jar包使用的描述文件是ejb-jar.xml。web应用的war包使用的是web.xml。企业应用的ear包使用的是application.xml。这些配置文件都是中性的和平台无关的。同时应用服务器可以使用一些其他的配置文件用于描述特定服务器的相关信息。在JBoss中这样的文件有jboss.xml,jboss-web.xml等。JBoss容器中这些文件不是必须的,如果提供了那么jboss.xml和ejb-jar.xml放在同一目录下,jboss-web.xml和web.xml放在同一目录下。关于jboss.xml和jboss-web.xml的规范请参考JBoss安装目录下docs/dtd/目录下的对应的DTD文件。

2.1 JBoss中关于EJB客户端的配置:

调用EJB的客户端可以是JSP、Servlet或客户端应用程序。如果客户端和服务器不在同一个Java VM上,那么在客户端必须提供一个jndi.properties文件告诉客户端进行有关JNDI命名服务的信息,并且把这个文件所在目录设定到环境变量classpath中。

以下是一个jndi.properties的样例:

java.naming.factory.initial=org.jnp.interfaces.NamingContextFactory
java.naming.provider.url=localhost:1099  (服务器地址和端口号)
java.naming.factory.url.pkgs=org.jboss.naming:org.jnp.interfaces

通过这个文件和JBoss的一些客户端类库,就可以使用JBoss提供的EJB对象服务了。

2.2 JBoss中部署EJB:

首先介绍JBoss容器中部署各类EJB对象的两种方法。下面的演示以Session Bean为例,客户端是一个本机上的web应用。这里不对演示程序进行具体介绍。

第一种方式:

把开发好的ejb jar包和web应用的war包公共放在deploy目录下。

演示1:不需要jboss.xml文件和其他任何特殊的设置。

ejb-jar.xml:

<ejb-jar>

       ······

              <ejb-name>ejbtest</ejb-name>

       ······

</ejb-jar>

客户端:web应用中对web.xml不需要添加ejb信息,不需要jboss-web.xml文件。引用ejb对象的jsp文件如下:

       ······

       InitialContext ctx = new InitialContext();

       Object objref  = ctx.lookup("ejbtest");        //使用<ejb-name>                              beanHome=(zcxejb1Home)PortableRemoteObject.narrow(objref,ejbtestHome.class);

       ······

演示2:使用jboss.xml文件。

在缺省情况下JBoss的JNDI服务将通过ejb-jar.xml中<ejb-name>XXX</ejb-name>中的XXX来使用EJB的home interface。但是如果有多个ejb对象在相同的ejb jar包中,在ejb-jar.xml中通过<ejb-name>XXX</ejb-name>就可能不能很好的表示某一个ejb对象,所以一般我们希望可以提供一些附加的信息,例如采用这样的格式"[应用名]/[bean名]"来引用一个EJB对象。这时JNDI服务就可能不能正确地找到你的ejb对象,我们就需要使用jboss.xml文件,通过它实现jndi 名到ejb名的重定向。这个文件必须和ejb-jar.xml一起放到META-INFO目录下。

ejb-jar.xml:

<ejb-jar>

       ······

       <ejb-name>ejbtest</ejb-name>

       ······

</ejb-jar>

jboss.xml:

<jboss>

       <ejb-name>ejbtest</ejb-name>

       <jndi-name>example/ejbtest</jndi-name>

</jboss>

客户端:需要使用新的jndi名进行ejb定位。

······

       InitialContext ctx = new InitialContext();

       Object objref  = ctx.lookup("example/ejbtest");   //使用<jndi-name>                             beanHome=(zcxejb1Home)PortableRemoteObject.narrow(objref,ejbtestHome.class);

······

第二种方式:

把ejb和web应用包装成一个企业应用包。部署ear时可以简单地把通过application.xml描述ejb jar包和web应用的war包,同样在web.war中不需要提供特殊的信息就可以和第一种方式一样使用ejb对象。客户端代码也不需要进行改动。这里不再举例说明。

此外我们可以进行更进一步的部署,这时需要使用到web.xml和jboss-web.xml。jboss-web.xml是JBoss提供的一个针对web应用进行配置的文件。jboss-web.xml和web.xml一起放在web应用的WEB-INF目录下。

演示1:改动web.xml文件,添加<ejb-ref>标记,不使用jboss-web.xml文件。

(注意<ejb-ref>包括内部引用和外部引用。如果是同一个单元的可以通过<ejb-link>直接进行引用,而不用提供其他信息。)

web.xml:

······

<ejb-ref>

           <ejb-ref-name>ejb/ejbtest</ejb-ref-name>  <!--采用sun推荐的命名方式-->

        <ejb-ref-type>Session</ejb-ref-type>

        <home>org.zcx.test.zcxejb1Home</home>

        <remote>org.zcx.test.zcxejb1</remote>

        <ejb-link>ejbtest</ejb-link>    <!--必须和被应用的ejb-name匹配-->

</ejb-ref>

······

客户端:由于在web.xml中引入ejb引用描述这时ejb定位发生了变化:

······

       InitialContext ctx = new InitialContext();

       Object objref  = ctx.lookup("java:comp/env/ ejb/ejbtest "); //使用java:comp/env命名空间       beanHome=(zcxejb1Home)PortableRemoteObject.narrow(objref,ejbtestHome.class);

······

演示2:联合使用web.xml和jboss-web.xml

web.xml

······

<ejb-ref>

<ejb-ref-name>ejb/ejbtest</ejb-ref-name>  <!--采用sun推荐的命名方式-->

        <ejb-ref-type>Session</ejb-ref-type>

        <home>org.zcx.test.zcxejb1Home</home>

        <remote>org.zcx.test.zcxejb1</remote>

</ejb-ref>

······

jboss-web.xml

<ejb-ref>

<ejb-ref-name> ejb/ejbtest </ejb-ref-name>

<jndi-name> example/ejbtest </jndi-name> <!-- 这里对应ejb对象的jndi名-->

</ejb-ref>

客户端:

       nitialContext ctx = new InitialContext();

       Object objref  = ctx.lookup("java:comp/env/ ejb/ejbtest ");                                           beanHome=(zcxejb1Home)PortableRemoteObject.narrow(objref,ejbtestHome.class);

以上的所有演示说明了ejb-jar.xml、jboss.xml、web.xml、jboss-web.xml之间的基本关系和它们的使用方式。它们是部署各类ejb对象的关键文件。接下来介绍针对不同类型的ejb对象所需要的特殊配置。

3.JBoss3.0中对于CMP2.0 Entity Bean的有关配置

JBoss3.0中JBossCMP引擎实现了EJB2.0 CMP2.0规范。JBoss3.0以前的版本CMP的引擎是Jaws,它通过standardjaws.xml和jaws.xml进行有关的配置。在新的JBossCMP引擎中Jboss3.0通过standardjbosscmp-jdbc.xml和josscmp-jdbc.xml来配置Entity Bean。JBoss3.0首先处理standardjbosscmp-jdbc.xml然后根据ejb jar中是否提供jbosscmp-jdbc.xml来做进一步处理。通过standardjbosscmp-jdbc.xml和jbosscmp-jdbc.xml可以为entity bean的部署提供如下的功能有:

  • 指定所使用的数据源和对应的类型映射
  • 指定一些引擎关心的属性
  • 指定引擎如何创建和管理数据库表的原则
  • 描述finder和ejbSelect方法
  • 指定属性和字段的类型映射

这里主要根据standardjbosscmp-jdbc.xml/jbosscmp-jdbc.xml介绍CMP2.0的配置方法。JBoss中原有的Jaws引擎的配置方法和新的JBossCMP的配置方法类似。这些文件的具体的信息可以参考JBoss安装路径下\docs\dtd中对应的DTD文件。

3.1增加新的数据源

JBoss自带的数据库是Hypersonic数据库,我们可以增加一些新的数据源。具体的步骤很简单,参照Jboss安装目录下\docs\examples\jca中的*-service.xml文件可以增加找到对应类型的数据库配置样本文件。以mysql-service.xml文件为例,它可以配置一个MySQL数据库作为Entity Bean的数据源。以下演示创建一个名为MySQLDS的MySQL数据源。

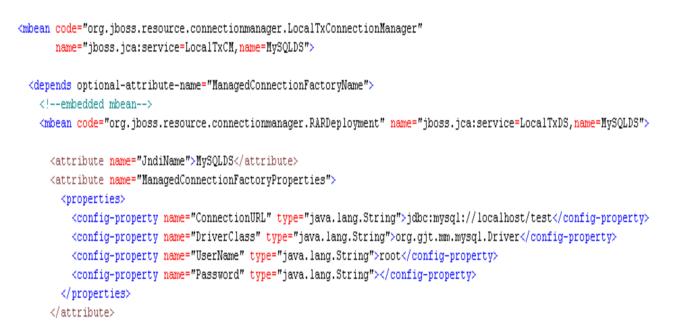

图一是配置好的mysql-service.xml文件的一段代码样本,通过属性设置可以定制数据源的名称和有关连接的其他属性。注意该文件中所有name属性必须保持一致。

图一 mysql-servic.xml的样本代码

在配置好这个文件后,把它部署在JBoss的deploy目录下,把对应的jdbc驱动也放在lib目录下。重新启动Jboss就会加载这个新的数据源。

3.2 Entity Bean 对数据源的使用

第一种方式:

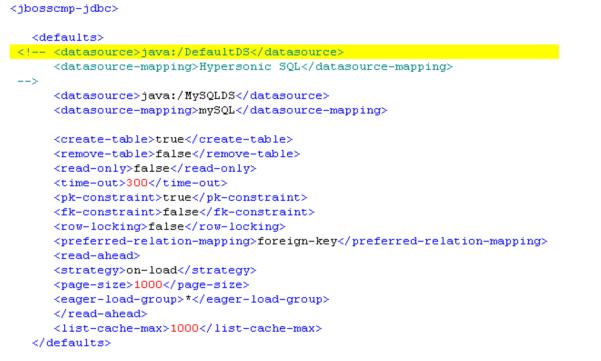

直接改动standardjbosscmp-jdbc.xml。把原有的数据源java:/DefautlDS屏蔽掉使用新的数据源java:/MySQLDS。(Java前缀是必须的。)不需在其他地方作改动。JBoss会实现新的数据源做为缺省的数据源。图二是一个配置好的文件片断。

图二 standardjbosscmp-jdbc.xml的样本代码

第二种方式:

由于有可能不同的Entity Bean使用不同的数据源,而不是都使用同样的缺省配置,所以必须为单独的Entity Bean提供定制数据源信息的支持。这时不需要改动standardjbosscmp-jdbc.xml文件,可以通过在Entity Bean的jar包中META-INFO目录下添加新的部署文件jbosscmp-jdbc.xml来完成。通过这个文件可以描述特定的Entity Bean的关于数据源的配置信息。图三是一个配置好的文件片断。

图三 jbosscmp-jdbc.xml的样本代码

4.JBoss3.0中对于Message Driven Bean的配置

在JBoss中开发MDB需要使用JMS功能。JMS是Sun公司开发的面向消息的中间件API。它的主要目的是创造一种统一的面向消息编程的JavaAPI,从而避免使用提供商特定的API。现在有几种不同的JMS系统可供使用。JBoss3.0中提供的是JBossMQ。

4.1 JBoss3.0中配置JMS服务

在JBoss3.0中与JMS服务相关的配置文件包括两个文件:jbossMQ-service.xml和jbossMQ-destinations-service.xml。jbossMQ-service.xml配置了jbossMQ服务中的核心对象信息。一般我们不需要处理这个配置文件。jbossMQ-destinations-service.xml用于定义具体应用所需的目的地信息。通过编辑它我们可以创建新的Topic和Queue用于具体的JMS应用的目的地。在JBoss中创建应用特定的Topic和Queues的步骤比较简单,参照jbossMQ-destinations-service.xml文件格式在该文件中添加自己应用程序所需的Topic名为myTestAppTopic和Queue名为myTestAppQueue。如图四所示。

图四  jbossMQ-destinations-service.xml的样本代码

4.2 JBoss3.0中EJB使用JMS服务的配置

在开发MDB 时要在部署文件中指定所使用的JMS服务中的目的地信息。JBoss中通过ejb-jar.xml和jboss.xml共同说明。在jboss.xml中通过<destination-jndi-name>标记描述所使用的目的地信息。

Ejb-jar.xml

<message-driven>

      <ejb-name>HelloTopicMDB</ejb-name>

      <ejb-class>org.zcx.test.HelloMDB</ejb-class>

      <message-selector></message-selector>

      <transaction-type>Container</transaction-type>

      <message-driven-destination>

        <destination-type>javax.jms.Topic</destination-type>

        <subscription-durability>NonDurable</subscription-durability>

      </message-driven-destination>

</message-driven>

jboss.xml

  <message-driven>

      <ejb-name>HelloTopicMDB</ejb-name>

      <configuration-name>Standard Message Driven Bean</configuration-name>

      <destination-jndi-name>topic/myAppTestTopic</destination-jndi-name>

    </message-driven>

客户端:

······

Context context = new InitialContext();

      // Get the connection factory

      // Create the connection

      // Create the session

······

// Look up the destination

      topic = (Topic)context.lookup("topic/myTestAppTopic");

      // Create a publisher

// Publish the message

······

5.JBoss3.0中EJB使用JavaMail服务的配置。

由于JBoss提供了JavaMail服务的实现,所以在JBoss中使用JavaMail是非常方便地。它所需要配置的是mail.service文件。这个文件非常地简单不用多介绍。按照mail.service文件的的注释就可以顺利地完成配置。



图五是使用JavaMail服务的一个sessionBean的代码片断

以上通过例子简单的介绍了JBoss3.0中Session Bean、Entity Bean 和Message Drive Bean 最基本的配置和部署方法,通过这些介绍现在已经可以在JBoss中进行基本的EJB应用的开发了。本文中对于EJB应用中比较复杂的一些配置像权限设置、资源管理和CMP2.0中的众多配置等都没有涉及到,希望大家可以在不断的实践和交流中更好地掌握JBoss的使用和配置。
