Eclipse入门：开发Eclipse插件
作者：倪大鹏

Eclipse最有魅力的地方就是它的插件体系结构。在这个体系中重要的概念是扩展点（extension points），也就是为插件提供的接口。每一个插件都是在现有的扩展点上开发，并可能还留有自己的扩展点，以便在这个插件上继续开发。
由于有了插件，Eclipse系统的核心部分在启动的时候要完成的工作十分简单：启动平台的基础部分和查找系统的插件。在Eclipse中实现的绝大部分功能是由相应的插件完成的，比如WrokBench UI插件完成界面的外观显示，Resource Management插件完成维护或生成项目或文件等资源管理工作（在下面的第二个例子就会用到这个插件），而Version and Configuration Management (VCM)插件则负责完成版本控制功能，等等。虽然以上提到的每一个功能都是绝大多数IDE环境所必备的功能，Eclipse却也把它们都做成了插件模式，甚至用来开发Java程序的开发环境（Java development tooling，JDT）也只不过是Eclipse系统中的一个普通插件而已。整个Eclipse体系结构就象一个大拼图，可以不断的向上加插件，同时，现有插件上还可以再加插件。下面的插件开发示例就是在WorkBench UI插件中的观察窗口扩展点上开发的。

本文第一部分介绍过Eclipse的开发界面其中之一就是观察窗口，它通常配合编辑窗口显示一些有用的信息，在这里我们只简单生成一个显示欢迎信息的观察窗口，假设新插件的名子叫Welcome。

第一步，先用向导新建一个Java项目。我们可以在菜单栏选择FileàNew，或用工具栏的向导按键，或是在资源窗口用鼠标右键菜单中的New，打开向导对话框，然后用缺省方式创建项目。并在项目中建立一个Welcome.java文件，代码如下：

package com.nidapeng.eclipse.plugin;
import org.eclipse.swt.widgets.Composite;
import org.eclipse.swt.widgets.Label;
import org.eclipse.swt.SWT;
import org.eclipse.ui.part.ViewPart;
public class Welcome extends ViewPart {
	Label label;
	public Welcome() {
	}
	public void createPartControl(Composite parent) {
		label = new Label(parent, SWT.WRAP);
		label.setText("Welcome to Eclipse");
	}
	public void setFocus() {
	}
}


为使这个程序能正常编译，要配置它的编译环境，即指定所需的CLASSPATH。在Eclipse中可以用几种方法，常用的是两种：第一是在资源窗口或Java包窗口选中该项目，点击鼠标右键，在打开的菜单中选择属性（Properties），之后在属性对话框中选择Java Build PathàLibraries，用Add External JARs功能添加三个包，它们都是Eclipse的现有插件的类包，可以在"你的Eclipse安装路径\plugins"下面的相应路径中找到。分别是org.eclipse.core.runtime插件中的runtime.jar，org.eclipse.swt中的swt.jar和org.eclipse.ui中的workbench.jar。第二种指定CLASSPATH的方法是先将以上提到的三个包直接导入到Eclipse中的某下一个项目中。如果导入到和Welcome.java相同的项目中，则无需进一步指定CLASSPATH，否则需要在项目的属性菜单中选择Java Build PathàProjects，然后选中这三个包所在的项目。

在我们的项目中还要生成一个XML文件，它的名字必须plugin.xml。代码如下：

<?xml version="1.0" encoding="UTF-8"?>
<plugin
   id="com.nidapeng.eclipse.plugin"
   name="Welcome to Eclipse"
   version="1.0"
   provider-name="Ni Dapeng">
<requires>
   <import plugin="org.eclipse.ui"/>
</requires>
<runtime>
   <library name="welcome.jar"/>
</runtime>
<extension
      point="org.eclipse.ui.views">
   <category
         name="Welcome"
         id="com.nidapeng.eclipse.plugin.category1">
  </category>
   <view
         name="Welcome to Eclipse"
         category="com.nidapeng.eclipse.plugin.category1"
         class="com.nidapeng.eclipse.plugin.Welcome"
         id="com.nidapeng.eclipse.plugin.view1">
  </view>
</extension>
</plugin>


在plugin.xml中一共有四个主要的标签：plugin，requires，runtime，extension。其中plugin标签的属性提供的是我们要开发的Welcome插件的基本信息，除了name，version，provider-name等，最重要的是id，它要求不能和现有的Eclipse插件id有冲突，因此我们用包名作为插件的id。requires标签中所列出的是需要的插件，这里我们要用到Eclipse Workbench和SWT API，因此导入了org.eclipse.ui插件。runtime标签指明的是我们开发的插件所在JAR包的文件名。extension标签是插件扩展点的信息。org.eclipse.ui.views是Eclipse系统提供的观察窗口扩展点，我们的例子是一个观察窗口（View），这表明我们是要在 org.eclipse.ui.views扩展点上进一步开发。extension中还包括category和view两个标签，在后续的启动Welcome插件步骤中，我们就会知道这两个标签的含义。要注意的是category和view标签的id的唯一性，并且在view的属性中声明了Welcome插件的类名。

在Eclipse中为plugin.xml提供了缺省可视化的编辑器，在编写plugin.xml过程中可以借助这个编辑器完成一些工作。如果你直接录入了plugin.xml文件源代码，还可以用这个编辑器校验你的代码：如果编辑器不能正确读入，就表明你的plugin.xml有一些问题。

在确认Weclome.java和plugin.xml都正确无误之后，可以用Eclipse菜单栏中的Export命令将Weclome.java导出为JAR文件，它的名子应该和plugin.xml中runtime声明的JAR相一致。同时导出plugin.xml。安装Welcome插件的方法和本文第一部分介绍的安装Tomcat插件方法是一样的：首先在"Eclipse的安装路径\plugins"路径下面建立一个com.nidapeng.eclipse.plugin路径，然后将Weclome.jar和plugin.xml拷到这个路径下。之后必需重新启动Eclipse，在Eclipse启动的时候，它会搜索所有在插件路径下的插件并注册它们（仅仅是注册，只有在需要某个插件的时候，Eclipse才会启动它）。在重新启动的Eclipse的菜单栏中选择PerspectiveàShow ViewàOthers，在打开的对话框中我们会找到在plugin.xml中extension的category标签中声明的name属性：Welcome。在Welcome的支结点中包含了view标签name属性：Welcome to Eclipse。选中它并确认，Welcome窗口就会显示在Eclipse Workbench上的某个位置 。如果在执行了以上操作，但没有显示新窗口，可以再次打开Show View菜单，此时在菜单中应该有新一顶选择：Welcome to Eclipse，然后选中它。

上面我们完成了一个观察窗口的插件，但这个操作过程对开发稍微复杂一些的插件就显得不太方便了：每次测试都要将代码打包，发布，再重新启动Eclipse系统！为此Eclipse提供了一个专门为开发插件而做插件（有点绕嘴）：Plug-in Development Environment（PDE）。本文前面曾提到，目前Eclipse的Release或Stable版本缺省提供了这个插件，因此如果安装的Eclipse是这两个版本中的一个就可以直接进行下面的步骤。下面我们再用PDE环境开发一个稍微复杂一些的插件。

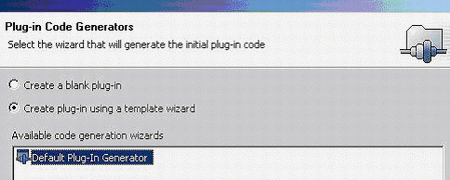

第一步仍然要新建一个项目，只是在向导中不是用Java项目，而是Plug-in Development中的Plug-in Project。在应用向导生成新项目的时候，要注意两点：第一是PDE的项目名称就是plugin的id，因此要保证它的唯一性，这里我们的项目名是com.nidapeng.eclipse.plugin.pde。其次为了进一步说明Eclipse插件的结构，在Plug-in Code Generators中，选择用向导模板生成一个缺省的插件，如图六：



图六


这个用缺省方式生成的插件类对于我们将要的代码并不是必需的，也可以用生成空插件的方式建立我们的项目，这样做只是为进一步说明Eclipse的插件结构。

项目生成之后，在我们的项目中会包含一个PdePlugin.java文件，它就是以缺省方式生成的插件类。注意到它继承了AbstractUIPlugin类，而AbstractUIPlugin类实现了org.eclipse.ui.plugin接口。事实上，所有的Eclipse插件都会有一个相应的实现plugin接口的类，这个类将是新插件的主类（类似于有main()函数的Java类），它负责管理插件的生存期。在我们的AbstractUIPlugin继承子类中，可以用singleton模式来保存在Eclipse中的生成的该插件的第一个也是唯一实例，一般来说，在该继承子类中也要实现一个getDefault()方法以返回当前插件的实例。而且，当Eclipse首次使用该插件的时候，这个主类将是第一个被调用的类，因此我们也可以在它的代码中执行一些初始化的工作。而且如果插件需要使用Preferences，Dialogs或Images资源，也可以通过这个类中的相应方法来得到它们的实例，如用其中的getDialogSettings()，getPreferenceStore()，getImageRegistry()方法。

但是象前面提到的，PdePlugin.java对下面的例子并不是必需的，我们不用对它进行任何修改。在我们第一个例子中的Weclome插件，根本就没有生成AbstractUIPlugin的继承子类，此时系统会自动为Weclome插件生成一个缺省的主类（类似于Java类构造函数，如果没有声明，系统会指定一个默认的构造函数）。

下面的代码是才真正实现了我们新插件的功能，假设这个插件名子是NoticeView：

package com.nidapeng.eclipse.plugin.pde;
import org.eclipse.core.resources.*;
import org.eclipse.core.resources.IResourceChangeEvent;
import org.eclipse.core.runtime.CoreException;
import java.util.ResourceBundle;
import org.eclipse.swt.widgets.Label;
import org.eclipse.swt.widgets.Composite;
import org.eclipse.ui.part.ViewPart;
import org.eclipse.swt.SWT;
import org.eclipse.swt.widgets.Display;
public class NoticeView extends ViewPart implements　
Runnable,IResourceChangeListener ,IResourceDeltaVisitor{
	private ResourceBundle resourceBundle;
	private Label label;
	private Display disp;
	private String dispTxt;
	public NoticeView() {
    ResourcesPlugin.getWorkspace().addResourceChangeListener(this,
      IResourceChangeEvent.PRE_CLOSE
      | IResourceChangeEvent.PRE_DELETE
      | IResourceChangeEvent.PRE_AUTO_BUILD
      | IResourceChangeEvent.POST_AUTO_BUILD
      | IResourceChangeEvent.POST_CHANGE);
	}
	public static IWorkspace getWorkspace() {
		//ResourcesPlugin插件的主类！
 		return ResourcesPlugin.getWorkspace();
 	}
	public void createPartControl(Composite parent) {
   		label = new Label(parent, SWT.WRAP);
		label.setText("change your project status...");
         disp = Display.getDefault();
 	}
	public void setFocus() {
 	}
	// 实现IResourceChangeListener接口中的resourceChanged方法
	public void resourceChanged(IResourceChangeEvent event) {
  		IResource res = event.getResource();
  		switch (event.getType()) {
   			case IResourceChangeEvent.PRE_CLOSE :
    				dispTxt = res.getFullPath() + " is about to closed!";
    				break;
   			case IResourceChangeEvent.PRE_DELETE :
    				dispTxt = res.getFullPath() + " is about to be deleted!";
   				break;
   			case IResourceChangeEvent.POST_CHANGE :
    				try {
     				event.getDelta().accept(this);
    				} catch (CoreException e) {
    					 e.printStackTrace();
    				}
    				break;
   			case IResourceChangeEvent.PRE_AUTO_BUILD :
    				try {
     				event.getDelta().accept(this);
    				} catch (CoreException e) {
     				e.printStackTrace();
    				}
    				break;
   			case IResourceChangeEvent.POST_AUTO_BUILD :
    				try {
     				event.getDelta().accept(this);
    				} catch (CoreException e) {
     					e.printStackTrace();
    				}
    				break;
  		}
  		disp.syncExec(this);
 	}
 	// 实现IResourceDeltaVisitor接口中的visit方法
 	public boolean visit(IResourceDelta delta) {
  		IResource res = delta.getResource();
  		switch (delta.getKind()) {
   		case IResourceDelta.ADDED :
    			dispTxt = "Resource "+res.getFullPath()+" was added.";
    			break;
   		case IResourceDelta.REMOVED:
    			dispTxt = "Resource "+res.getFullPath()+" was removed.";
   			break;
   		case IResourceDelta.CHANGED :
    			dispTxt = "Resource "+res.getFullPath()+" has changed.";
   			break;
  		}
  		return true; // visit the children
 	}
	// 实现Runnable接口中的run方法
 	public void run() {
  		try {
   			label.setText(dispTxt);
  		} catch (Exception e) {
   			e.printStackTrace();
  		}
	}
}


象上面的第一个Welcome插件，这个新插件同样继承了ViewPart，不同的是实现了三个接口：Runnable,IResourceChangeListener ,IResourceDeltaVisitor。其中的Runnable大家应该很熟悉：多线程的接口。而IResourceChangeListener和IResourceDeltaVisitor是Eclipse系统中的资源接口，这里的资源是指Eclipse中的项目或文件等。在下面运行NoticeView插件的过程中你可以通过添加、打开、删除项目或文件来触发这两个接口中的事件，并在我们的观察窗口中显示相关信息。

在程序中比较奇怪部分的是在resourceChanged()函数里面，并没有象大家想象的那样直接调用label.setText()方法来显示信息，而是调用了disp.syncExec(this)，其中的disp是Display类型的对象。这是因为resourceChanged()方法运行的线程和lable所在插件运行的Eclipse主线程并不是同一个线程，如果直接调用label.setText()方法，会抛出一个异常。

下面还需要对项目中的plugin.xml进行一些改动，主要就是加上扩展点声明：

<?xml version="1.0" encoding="UTF-8"?>
<plugin
   id="com.nidapeng.eclipse.plugin.pde"
   name="Pde Plugin"
   version="1.0.0"
   provider-name="NIDAPENG"
   class="com.nidapeng.eclipse.plugin.pde.PdePlugin">
<requires>
   <import plugin="org.eclipse.core.runtime"/>
   <import plugin="org.eclipse.core.resources"/>
   <import plugin="org.eclipse.ui"/>
</requires>
<runtime>
   <library name="pde.jar"/>
</runtime>
<extension
      id="NoticeView"
      name="Notice View"
      point="org.eclipse.ui.views">
   <category
         name="Notice"
         id="com.nidapeng.eclipse.plugin.pde.category1">
   </category>
   <view
         name="Notice Resource View"
         category="com.nidapeng.eclipse.plugin.pde.category1"
         class="com.nidapeng.eclipse.plugin.pde.NoticeView"
         id="com.nidapeng.eclipse.plugin.pde.view1">
  </view>
</extension>
</plugin>


这个xml文件和Welcome插件的plugin.xml非常接近，这里就不做过多的说明了。

要运行这个插件，可以直接用Eclipse中的运行按钮，因为这个项目是一个Plug-in Project，此时项目会自动以Run-time Workbench方式运行。运行后，会生成一个和当前Eclipse完全一致的平台，在这个平台上可以直接运行NoticeView插件，查看这个插件到底会执行什么功能，也可以用直接Run-time Workbench方式调试插件。这里省去了安装插件，重启动Eclipse等过程，可以看到用PDE开发插件的过程比直接用Java开发环境简洁了很多！

Eclipse的开发不仅仅限于插件的开发，它还可以取代Java中的标准Swing，进行基于Java的独立应用程序GUI开发。它带来的好处是显而易见的：高速，资源占用低，跨平台，代码开放，有大公司的支持等等。

由于Eclipse目前还在开发阶段，笔者在用它调试程序时发现有些性能还不是十分的稳定，一些地方会遇到奇怪的问题，要求使用者能想一些办法解决。不过，以现在Eclipse的开发速度，相信过不了多久，它的各种功能会逐步完善。目前Eclipse虽然有种种不足，但瑕不掩玉，笔者对Eclipse的总体印象还是非常不错的，运行速度，资源占用都要好于IVJ，操作起来也大多顺手，而且即使在现阶段也很少有意外退出等重大的Bug发生，希望未来的Eclipse能真正达到IVJ的功能，VisualCafe的速度，成为广大程序员开发软件的一大利器！

参考资源：

www.eclipse.org是Eclipse的资源总站。

关于作者

倪大鹏，有五年的软件开发经验，其中的近四年时间里是在从事与Java相关技术的应用与开发。你可以通过e-mail: ndp@21cn.com与他联系。
