JMeter性能测试3.0时代之-多维度的图形化HTML报告

来源:简书 发布于: 2017-7-14
来自于要资料   96 次浏览     评价:


本文主要介绍JMeter3.0引入的新特性:Dashboard Report,图形化的HTML格式多维度测试报告。借助这个特性,可以很大程度上降低我们搭建基于JMeter的性能测试平台时,在结果展示上的难度,将更多的经历放在后端的平台功能而不是去临时学习前端图表库。

一.为什么谈这个新特性

在JMeter3.0之前,官方只提供在工具的UI上对测试结果部分维度的图形化展示,这对我带来了两方面的困扰:

在实际使用中,在平台中集成JMeter后需要页面展示TPS曲线,平均响应时间曲线等图表时,需要我们手动操刀摆弄如Hightcharts/Echarts等前端图表库。

要查看历史的测试结果,需要启动JMeter的图形化界面,导入保存的CSV结果,过程繁琐,并且当结果集较大时,JMeter需要耗费相当多的时间在界面上展示图形化报告。

本文讨论的新特性为这两个问题带来了较好的解决办法:

新特性良好的实现了结果数据可视化,生成的报告是HTML页面形式,并且包含大多数实际测试中关心的度量维度的,可以便捷地嵌入到平台,从浏览器来查看每次测试运行的。

只要保留生成的HTML页面,后期要查看该次测试的结果,只需要在浏览器打开即可,方便快捷。

二.新特性简介

JMeter3.0提供一个用于生成HTML页面格式图形化报告的扩展模块。该模块支持通过两种方式生成多维度图形化测试报告:

在JMeter性能测试结束时,自动生成本次测试的HTML图形化报告

使用一个已有的结果文件(如CSV文件)来生成该次结果的HTML图形化报告

其默认提供的度量维度包括:

APDEX(Application Performance Index)指数

聚合报告

类似于UI上的Aggregate Report

Errors报告

展示不同错误类型的数量以及百分比

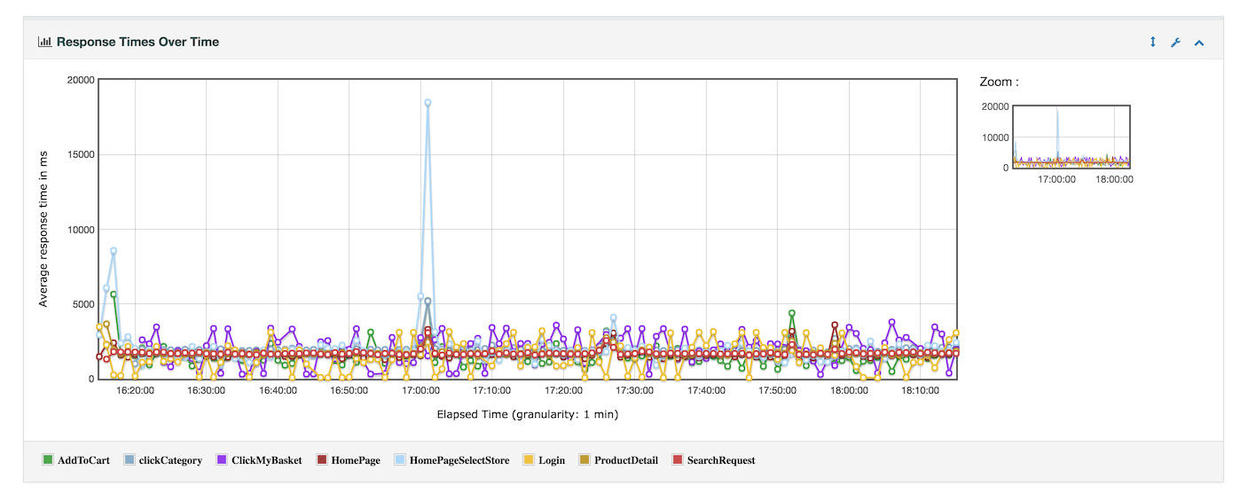

响应时间变化曲线

展示平均响应时间随时间变化情况

类似于JMeter Plugins在UI上的jp@gc - Response Times Over Time

数据吞吐量时间曲线

展示每秒数据吞吐量随时间变化的情况

类似于JMeter Plugins在UI上的jp@gc - Bytes Throughput Over Time

Latency time变化曲线

展示Latency time随时间变化的情况

类似于JMeter Plugins在UI上的jp@gc - Response Latencies Over Time

每秒点击数曲线

类似于JMeter Plugins在UI上的jp@gc - Hits per Second

HTTP状态码时间分布曲线

展示响应状态码随时间的分布情况

类似于JMeter Plugins在UI上的jp@gc - Response Codes per Second

事务吞吐量时间曲线(TPS)

展示每秒处理的事务数随时间变化情况

类似于JMeter Plugins在UI上的jp@gc - Transactions per Second

平均响应时间与每秒请求数的关系图

展示平均响应时间与每秒请求数(可以理解为QPS)的关系

Latency time与每秒请求数的关系图

展示Latency time与每秒请求数的关系

响应时间百分位图

响应时间的百分位分布图

活动线程数变化曲线

展示测试过程中活动线程数随时间变化情况

平均响应时间与线程数的关系图

展示平均响应时间与线程数的关系

类似于JMeter Plugins在UI上的jp@gc - Response Times vs Threads

柱状响应时间分布图

展示落在各个平均响应时间区间的请求数情况

注1:Latency time没有翻译成中文,这里对其计算方式做注解:

- Latency time = 接收到响应的第一个字节的时间点 - 请求开始发送的时间点

from just before sending the request to just after the first response has been received

-- Apache JMeter Glossary

- 响应时间(JMeter术语中的Elapsed time) = 接收完所有响应内容的时间点 - 请求开始发送的时间点

from just before sending the request to just after the last response has been received

-- Apache JMeter Glossary

注2:Apdex 标准从用户的角度出发,将对应用响应时间的表现,转为用户对于应用性能的可量化为范围为 0-1 的满意度评价。。

Apdex (Application Performance Index) is an open standard developed by an alliance of companies. It defines a standard method for reporting and comparing the performance of software applications in computing.

-- wikipedia

三.快速入门

1.确认基本配置

在jmeter.properties或者user.properties确认如下配置项:

jmeter.save.saveservice.bytes = true
jmeter.save.saveservice.label = true
jmeter.save.saveservice.latency = true
jmeter.save.saveservice.response_code = true
jmeter.save.saveservice.response_message = true
jmeter.save.saveservice.successful = true
jmeter.save.saveservice.thread_counts = true
jmeter.save.saveservice.thread_name = true
jmeter.save.saveservice.time = true
# the timestamp format must include the time and should include the date.
# For example the default, which is milliseconds since the epoch:
jmeter.save.saveservice.timestamp_format = ms
# Or the following would also be suitable
jmeter.save.saveservice.timestamp_format = yyyy/MM/dd HH:mm:ss 。

如果希望在Errors报告中展示更详细数据,需要确保如下配置

如果使用了事务控制器(Transaction Controller),确认Generate parent sample为未勾选状态

2.生成报告

a. 在压力测试结束时报告

基本命令格式:

样例:

b. 使用已有的压力测试CSV日志文件生成报告

基本命令格式:

样例:

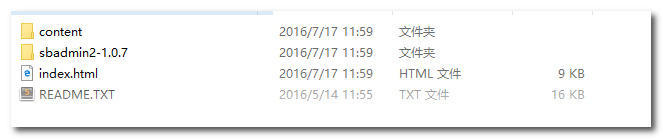

两个样例都会在\apache-jmeter-3.0\bin\output目录下产生如下文件(夹):

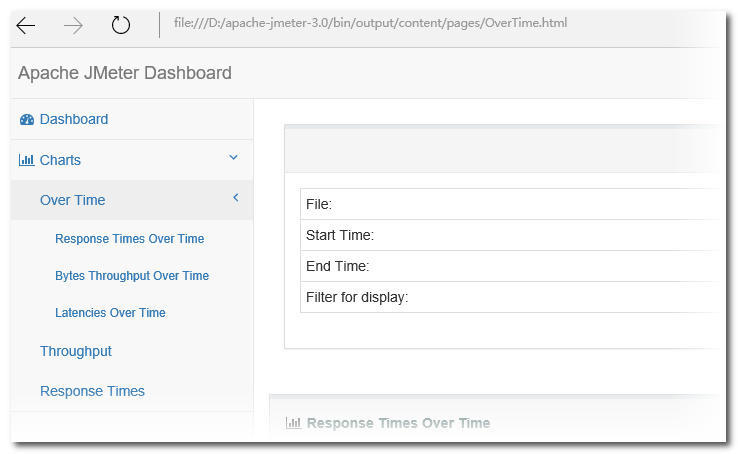

用浏览器打开index.html文件,即可查看各种图形化报告:

注1:在3.0版本,由于源码中字符编码的问题,可能会遇到生成的报告中,中文标签展示为乱码的问题,因篇幅限制,解决办法请戳这里看我另一篇文章。

2016-12 update :在3.1版本中,该问题已修复

四.自定义配置

JMeter3.0在bin目录新增了reportgenerator.properties文件保存了所有关于图形化HTML报告生成模块的默认配置,要变更配置,建议不要直接编辑该文件,而是推荐在user.properties中去配置和覆盖。

1.总体配置

总体配置都是以jmeter.reportgenerator.为前缀,如:jmeter.reportgenerator.overall_granularity=60000

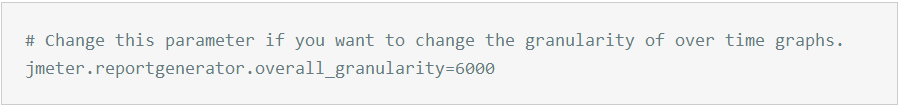

overall_granularity:定义采样点粒度,默认为60000ms,通常在稳定性以外的测试中,我们可能需要定义更细的粒度,比如1000ms,我们可以在user.properties文件末尾添加如下配置:

report_title:定义报告的标题,我们可能需要将标题定义为实际测试项名称

apdex_satisfied_threshold:定义Apdex评估中满意的阈值(单位ms)

apdex_tolerated_threshold: 定义Apdex评估中可容忍的阈值

Apdext = (Satisfied Count + Tolerating Count / 2) / Total Samples

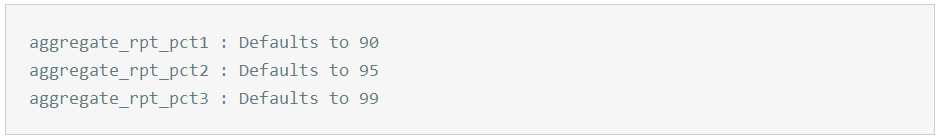

另外,在jmeter.properties中,有关于集合报告中的三个百分位的默认值:

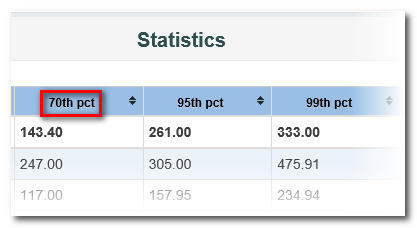

可以在user.properties中对其进行覆盖,如:aggregate_rpt_pct1 = 70,效果如下:

2.图表配置

每个图表配置都是以jmeter.reportgenerator.graph.<图表名称>.为前缀。

classname 图表的实现类,如果有自己定制的实现,将该配置的值写为自定义实现类的类名

title 图标标题,比如要汉化的时候,在这里配置中文标题

property.set_granularity 设置图标的采样点粒度,不配置时默认使用总体配置中的粒度设置

3.输出配置

输出配置都以jmeter.reportgenerator.exporter为前缀。

property.output_dir 配置默认的报告输出路径。在命令行可以用-o选项来设置特定的路径覆盖该配置。

html.series_filter 用于过滤展示内容。如在user.properties添加如下配置:

则最后的报告只展示名为Login这个取样器的数据。该配置包含两部分,(-success|-failure)?是Transactions per second图表所依赖的配置。前面部分接受一个正则表达式用来过滤。

五.总结

本次介绍的Dashboard Report特性本质上是Apache JMeter对于测试结果数据可视化方式的顺应时代的更新,虽然算是姗姗来迟,虽然并不酷炫,但至少,对于要需要基于它来执行性能测试的人来说,仍然是一个福音。
